2017 TOYOTA C-HR Návod na použití (in Czech)

761
9
Technické údaje
vozidla
C-HR_OM_Europe_OM10528CZ9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 762
Informace o palivu ............. 774
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 776
9-3. Inicializace
Zařízení pro inicializaci ...... 789

7629-1. Technické údaje
C-HR_OM_Europe_OM10528CZ
Údaje o údržbě (palivo, hladina oleje, atd.)
*1: Vozidla bez zatížení
*2: Vozidla se systémem Stop & Start
*3: Vozidla bez systému Stop & Start
*4: Vozidla s Multidrive
*5: Vozidla s manuální převodovkou
Rozměry a hmotnosti
Celková délka 4 360 mm
Celková šířka 1 795 mm
Celková výška*11 555 mm*2
1 565 mm*3
Rozvor 2 640 mm
RozchodVpředu 1 550 mm
Vzadu 1 560 mm
Celková hmotnost
vozidlaModely 2WD1 865 kg*4
1 845 kg*5
Modely AWD 1 930 kg
Maximální přípustné
zatížení nápravyPřední 1 050 kg
Vzadu 1 080 kg
Zatížení na tažný hák 75 kg
Přípustná hmotnost
přípojného vozidlaS brzdou
Mimo Guadeloupe a Martinik
1 100 kg
*4
1 300 kg*5
Pro Guadeloupe a Martinik
600 kg
*4
1 100 kg*5
Bez brzdy 720 kg

7639-1. Technické údaje
9
Technické údaje vozidla
C-HR_OM_Europe_OM10528CZ■
Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo na horní
levé části přístrojového panelu.
Toto číslo je vyznačeno pod
pravým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku.
Identifikace vozidla

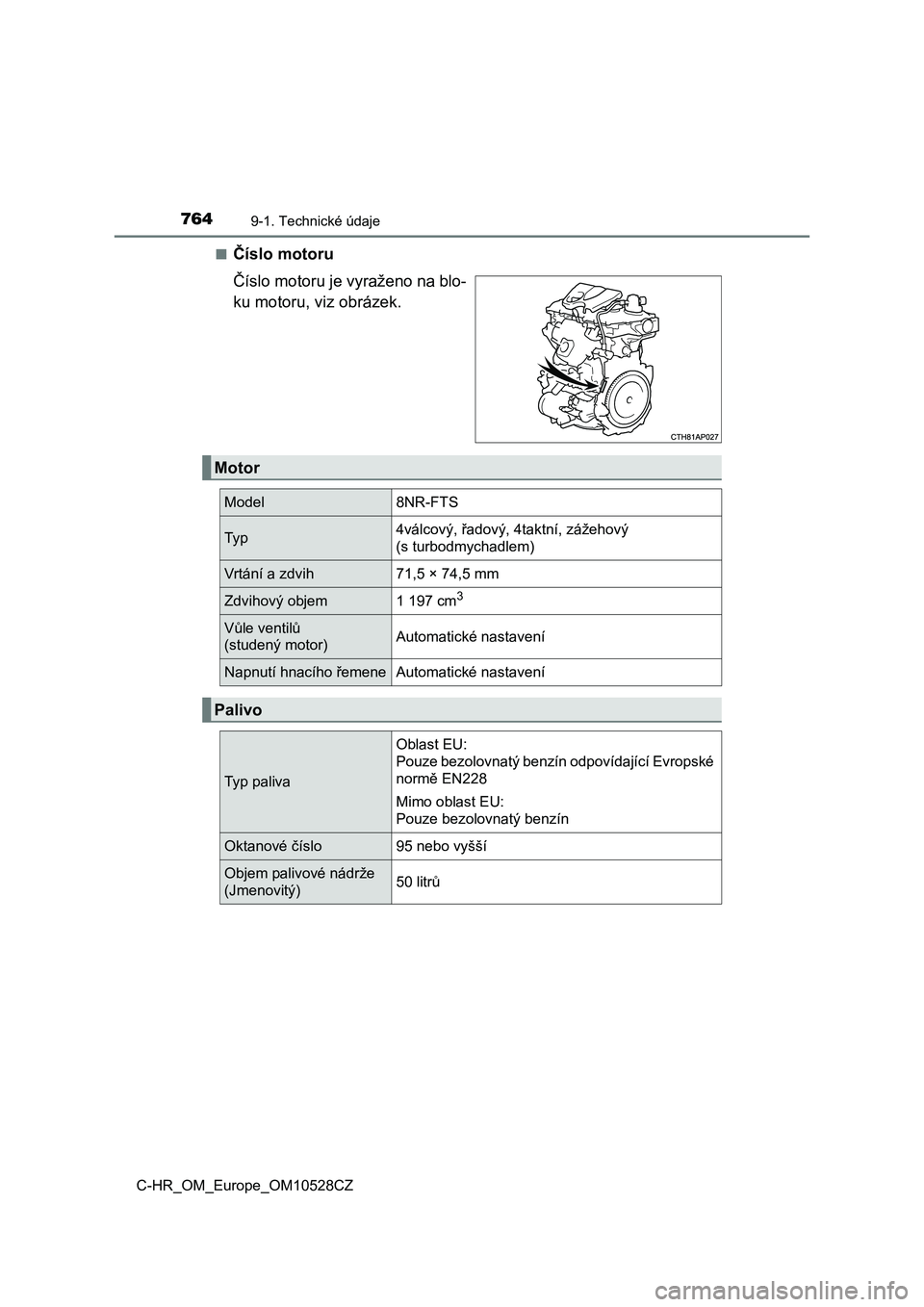

7649-1. Technické údaje
C-HR_OM_Europe_OM10528CZ■
Číslo motoru
Číslo motoru je vyraženo na blo-
ku motoru, viz obrázek.
Motor
Model 8NR-FTS
Ty p4válcový, řadový, 4taktní, zážehový
(s turbodmychadlem)
Vrtání a zdvih 71,5 × 74,5 mm
Zdvihový objem 1 197 cm3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího řemene Automatické nastavení
Palivo
Typ paliva
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů

7659-1. Technické údaje
9
Technické údaje vozidla
C-HR_OM_Europe_OM10528CZ
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil SAE 0W-20
for Downsized Turbo Gasoline Engines". Používejte Toyotou schvá-
lený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo
Gasoline Engines" nebo ekvivalentní motorový olej, aby odpovídal
následující třídě a viskozitě.
Třída oleje:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines" nebo vícerozsahový motorový olej API třídy SL "Energy
Conserving", SM "Energy-Conserving" nebo SN "Resource-Con-
serving", nebo ILSAC.
Stupeň viskozity:
SAE 0W-20 a 5W-30
Systém mazání
Objem oleje
(Vypuštění a naplnění  jme-
novitý
*)
S filtrem 3,95 litru
Bez filtru 3,65 litru

7669-1. Technické údaje
C-HR_OM_Europe_OM10528CZ
Doporučená viskozita (SAE):
"Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines", kterým je
z výroby plněno vaše vozidlo,
a SAE 0W-20 je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chlad-
ném počasí.
Pokud není dostupný olej SAE 0W-20, může být použit olej SAE
5W-30. Při příští výměně oleje by však měl být nahrazen olejem
SAE 0W-20.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

7679-1. Technické údaje
9
Technické údaje vozidla
C-HR_OM_Europe_OM10528CZ
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

7689-1. Technické údaje
C-HR_OM_Europe_OM10528CZ
Systém chlazení
Objem (jmenovitý)
Benzínový motor
MezichladičVozidla s Multidrive
6,7 litru
Vozidla s manuální převodovkou
6,4 litru
1,9 litru
Typ chladicí kapalinyPoužívejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
VýrobceNGK DILKAR8J9G
Mezera0,9 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
