2017 TOYOTA AVENSIS Betriebsanleitungen (in German)

5778-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
WARNUNG
■Beim Reparieren des platten Reifens
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel versprit-
zen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
● Befolgen Sie bei der Reparatur des Reifens die Bedienungshinweise. Werden
diese Hinweise nicht beachtet, kann das Dichtmittel unter Umständen heraussprit-
zen.
● Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht,
dass der Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Ver-
formungen am Reifen bemerken, schalten Sie den Kompressorschalter aus und
beenden Sie den Reparaturvorgang sofort.
● Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Repa-
raturset nicht länger als 40 Minuten durchgehend.
● Teile des Reparatursets werden während des Betriebs heiß. Lassen Sie beim
Umgang mit dem Reparaturset während des Betriebs und nach dem Betrieb Vor-
sicht walten. Berühren Sie nicht das Metallteil im Verbindungsbereich zwischen
Flasche und Luftkompressor. Es wird extrem heiß.
● Bringen Sie den Geschwindigkeitswarnaufkleber nicht in einem anderen Bereich
als dem angegebenen an. Wird der Aufkleber in einem Bereich angebracht, in dem
sich ein SRS-Airbag befindet, zum Beispiel auf dem Lenkradpolster, kann er die
ordnungsgemäße Funktion des SRS-Airbags behindern.
■ Das flüssige Dichtmittel durch Fahren gleichmäßig verteilen
Beachten Sie folgende Vorsichtsmaßregeln, um die Unfallgefahr zu minimieren.
Anderenfalls kann es zu einem Verlust der Fahrzeugbeherrschung und damit zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim
Abbiegen und in Kurven besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das Lenkrad
spüren, halten Sie das Fahrzeug an und überprüfen Sie Folgendes:
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck 130 kPa (1,3 kgf/cm
2 oder bar) oder weniger
beträgt, ist der Reifen möglicherweise schwer beschädigt.
AVENSIS_OM_OM20C68M_(EM).book Page 577 Wednesday, June 15, 20 16 11:21 AM

5788-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Reifenreparaturset repariert werden, wenn der
Schaden durch das Eindringen eines spitzen Gegenstands wie eines Nagels oder
einer Schraube in die Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen des
Gegenstands kann sich das Loch vergrößern, sodass eine Notreparatur mit dem
Reparaturset nicht mehr möglich ist.
● Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparaturset
bei Einsatz im Regen nicht nass wird.
● Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funktions-
störungen kommen.
● Drehen Sie die Flasche bei Gebrauch nicht auf den Kopf; anderenfalls kann der
Luftkompressor beschädigt werden.
■ Vorsichtsmaßregeln bei der Verwendung des Reifenreparatursets
●Die Stromversorgung für das Reparaturset muss 12 V DC für Fahrzeuge betragen.
Schließen Sie das Reparaturset an keine andere Stromquelle an.
● Das Reparaturset kann durch Benzinspritzer beschädigt werden. Achten Sie dar-
auf, dass es nicht mit Benzin in Kontakt kommt.
● Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt ist.
● Bewahren Sie das Reparaturset außerhalb der Reichweite von Kindern im Werk-
zeugfach unter der Gepäckraumbodenabdeckung auf.
● Verändern oder zerlegen Sie das Reparaturset nicht. Setzen Sie Teile wie den Rei-
fendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■ So vermeiden Sie Beschädigungen der Ventile und Sender des Reifendruck-
kontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der
Sender des Reifendruckkontrollsystems funktionsunfähig werden. Wenden Sie sich
bei der Verwendung von flüssigem Dichtmittel so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt. Stellen Sie nach der Verwendung von flüssi-
gem Dichtmittel sicher, dass bei der Reparatur oder dem Wechsel des Reifens auch
das Ventil und der Sender des Reifendruckkontrollsystems ausgetauscht werden.
(→ S. 474)
AVENSIS_OM_OM20C68M_(EM).book Page 578 Wednesday, June 15, 20 16 11:21 AM

5798-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit Reser verad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P ” (Multidrive-Getriebe) bzw. “R”
(Schaltgetriebe).
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 524)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem
platten Reifen kann durch d as Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 472
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs
AVENSIS_OM_OM20C68M_(EM).book Page 579 Wednesday, June 15, 20 16 11:21 AM

5808-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
XFahrzeuge mit Notrad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen (Stu-
fenheckmodell)
Notabschleppöse
Wagenheber
WagenheberkurbelReserverad
Radmutternschlüssel
Freigabewerkzeug für die Fest-
stellbremse1
2
3
4
5
6
AVENSIS_OM_OM20C68M_(EM).book Page 580 Wednesday, June 15, 20
16 11:21 AM

5818-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
XFahrzeuge mit normalem Reserverad
Wagenheber
Notabschleppöse
ReserveradWagenheberkurbel
Freigabewerkzeug für die Fest-
stellbremse
Radmutternschlüssel1
2
3
4
5
6
AVENSIS_OM_OM20C68M_(EM).book Page 581 Wednesday, June 15, 20
16 11:21 AM

5828-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)

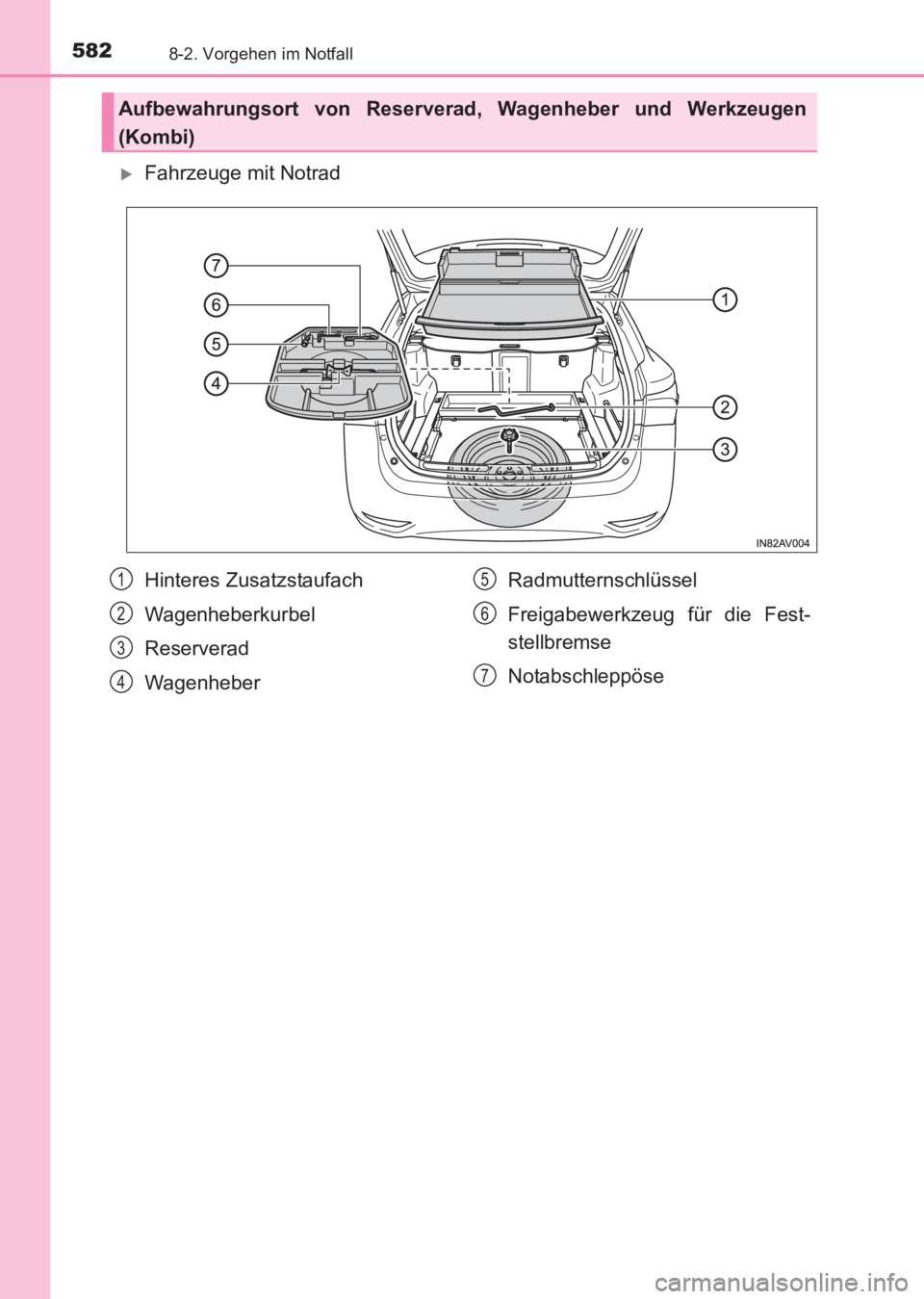

XFahrzeuge mit Notrad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
(Kombi)
Hinteres Zusatzstaufach
Wagenheberkurbel
Reserverad
WagenheberRadmutternschlüssel
Freigabewerkzeug für die Fest-
stellbremse
Notabschleppöse1
2
3
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 582 Wednesday, June 15, 20
16 11:21 AM

5838-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten

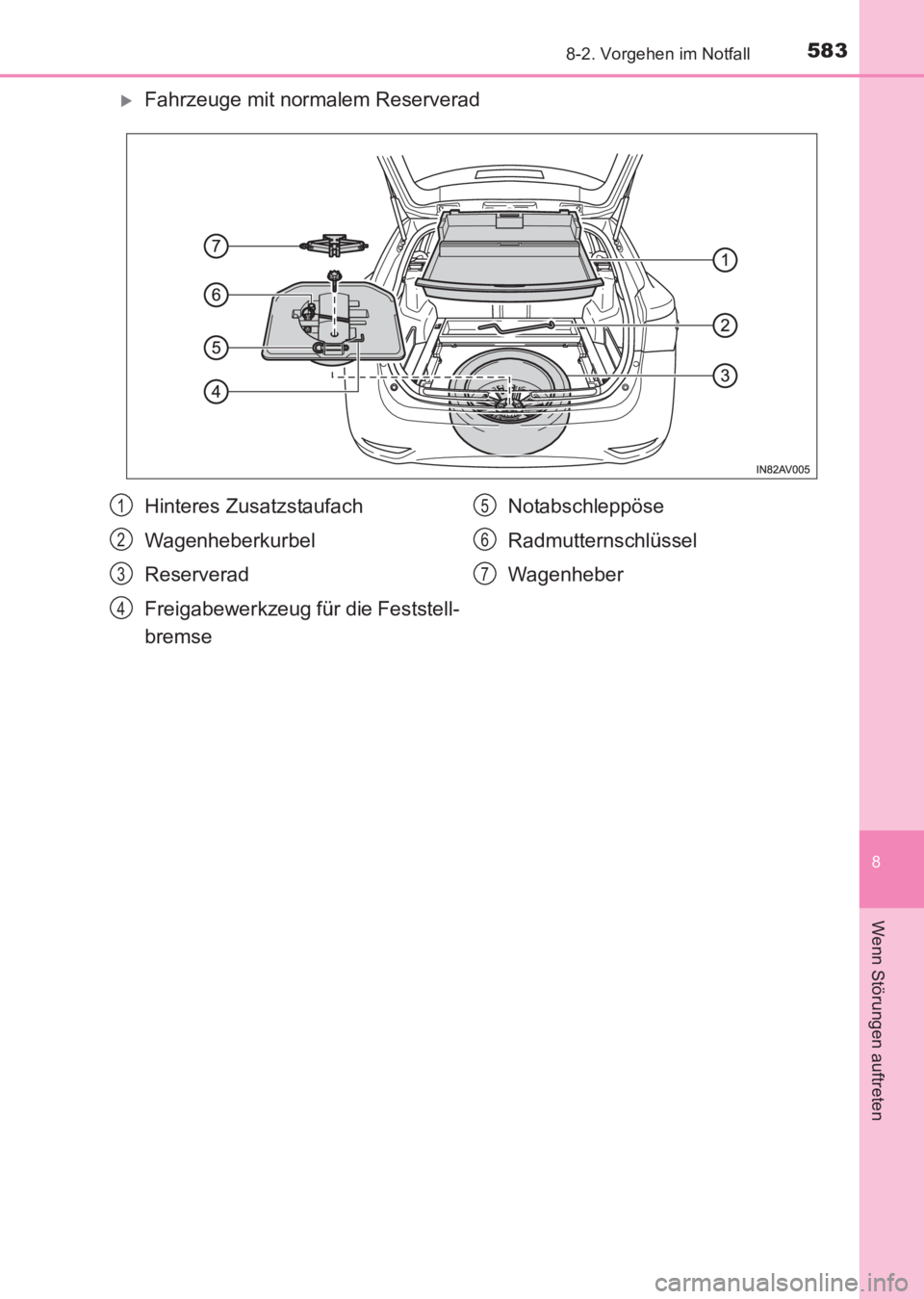

XFahrzeuge mit normalem Reserverad
Hinteres Zusatzstaufach
Wagenheberkurbel
Reserverad
Freigabewerkzeug für die Feststell-
bremseNotabschleppöse
Radmutternschlüssel
Wagenheber1
2
3
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 583 Wednesday, June 15, 20
16 11:21 AM

5848-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)

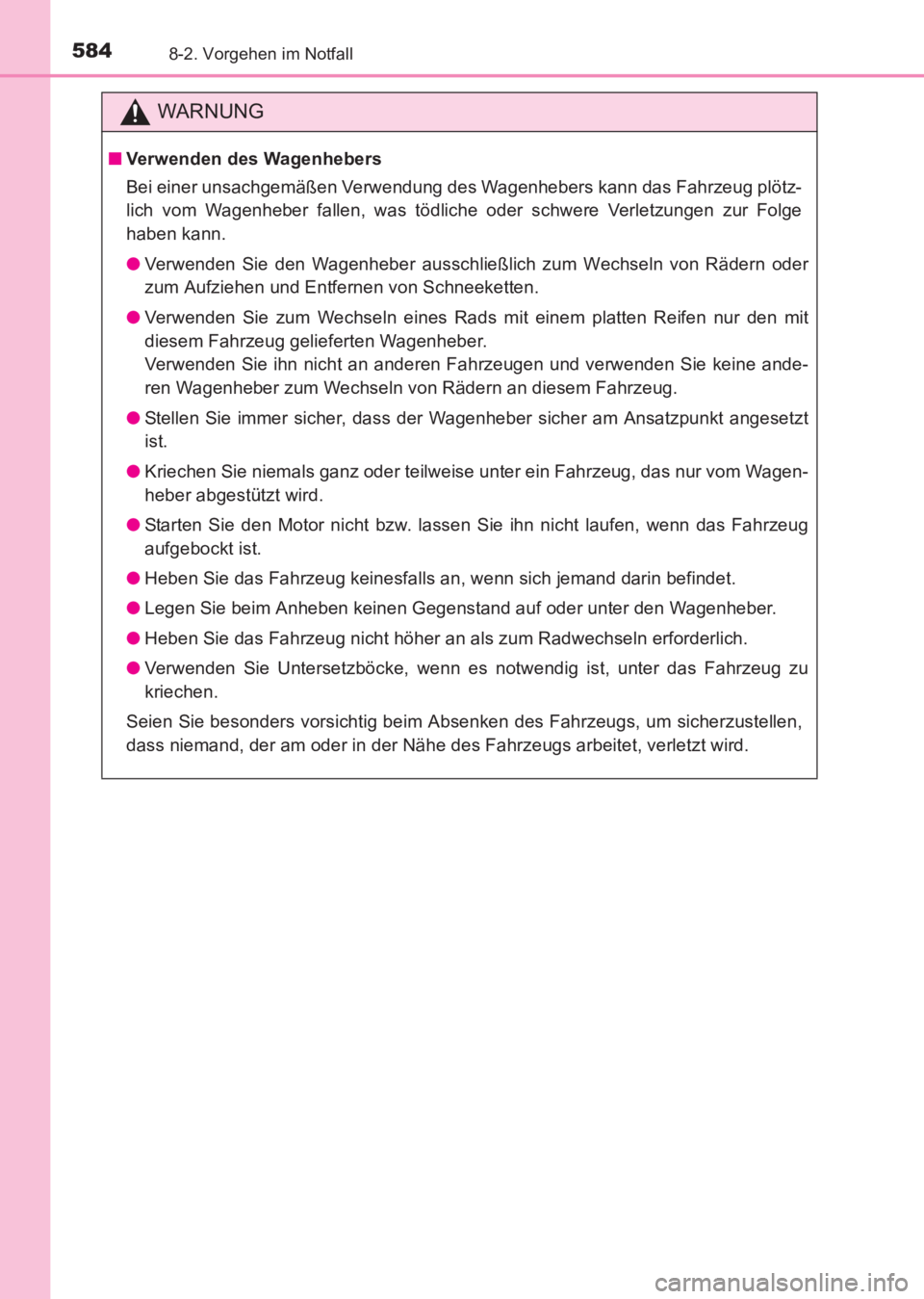

WARNUNG
■Verwenden des Wagenhebers
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Stellen Sie immer sicher, dass der Wagenheber sicher am Ansatzpunkt angesetzt
ist.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie den Motor nicht bzw. lassen Sie ihn nicht laufen, wenn das Fahrzeug
aufgebockt ist.
● Heben Sie das Fahrzeug keinesfalls an, wenn sich jemand darin befindet.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
Seien Sie besonders vorsichtig beim Absenken des Fahrzeugs, um sicherzustellen,
dass niemand, der am oder in der Nähe des Fahrzeugs arbeitet, verletzt wird.
