2017 TOYOTA AURIS TOURING SPORTS Manual del propietario (in Spanish)

3214-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

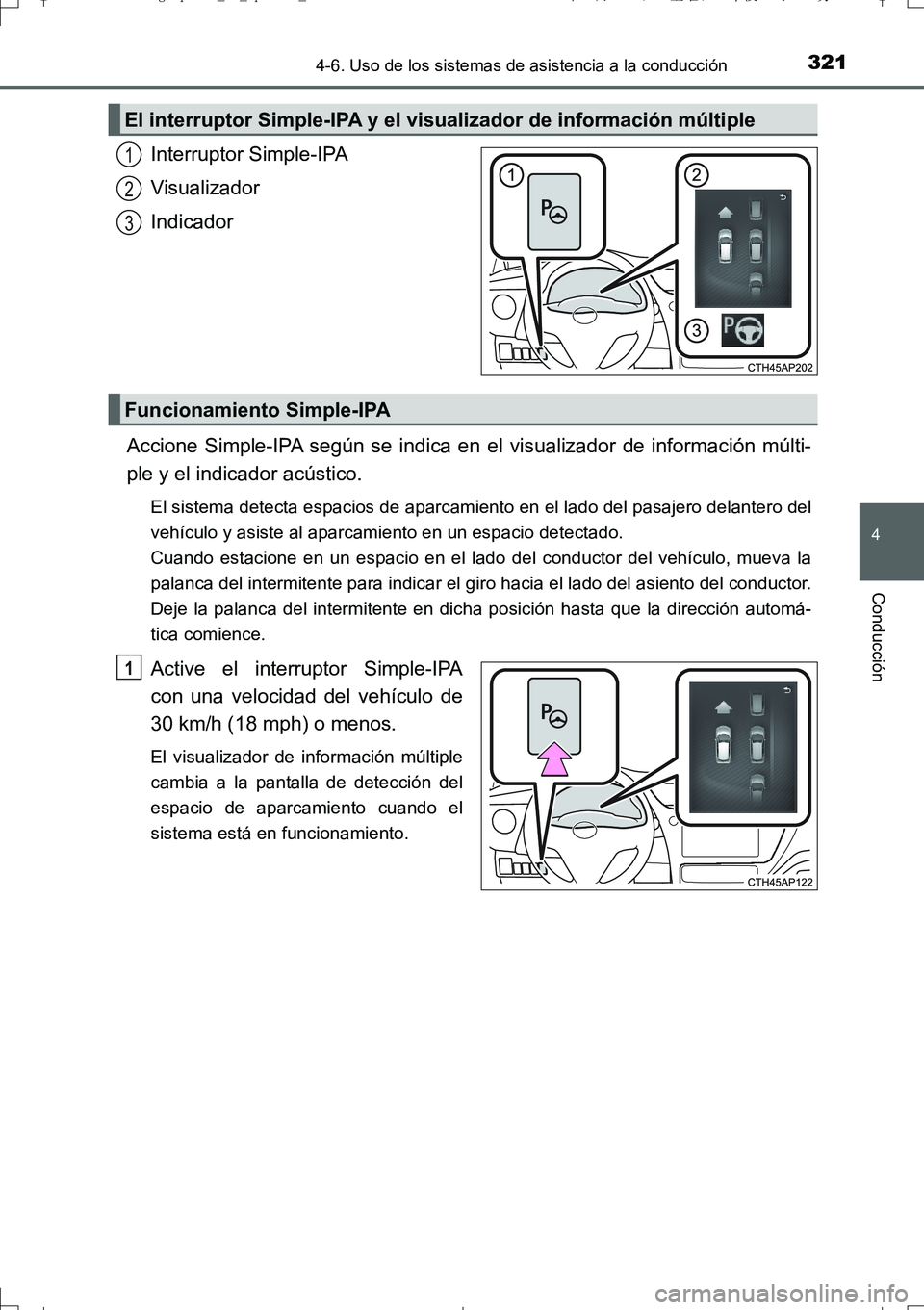

Interruptor Simple-IPA
Visualizador
Indicador
Accione Simple-IPA según se indica en el visualizador de información múlti-
ple y el indicador acústico.
El sistema detecta espacios de aparcamiento en el lado del pasajero delantero del
vehículo y asiste al aparcamiento en un espacio detectado.
Cuando estacione en un espacio en el lado del conductor del vehículo, mueva la
palanca del intermitente para indicar el giro hacia el lado del asiento del conductor.
Deje la palanca del intermitente en dicha posición hasta que la dirección automá-
tica comience.
Active el interruptor Simple-IPA
con una velocidad del vehículo de
30 km/h (18 mph) o menos.
El visualizador de información múltiple
cambia a la pantalla de detección del
espacio de aparcamiento cuando el
sistema está en funcionamiento.
El interruptor Simple-IPA y el visualizador de información múltiple
1
2
3
Funcionamiento Simple-IPA
1
AURIS Touring Sports_OM_Spanish_OM12L16S.book 321 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3224-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

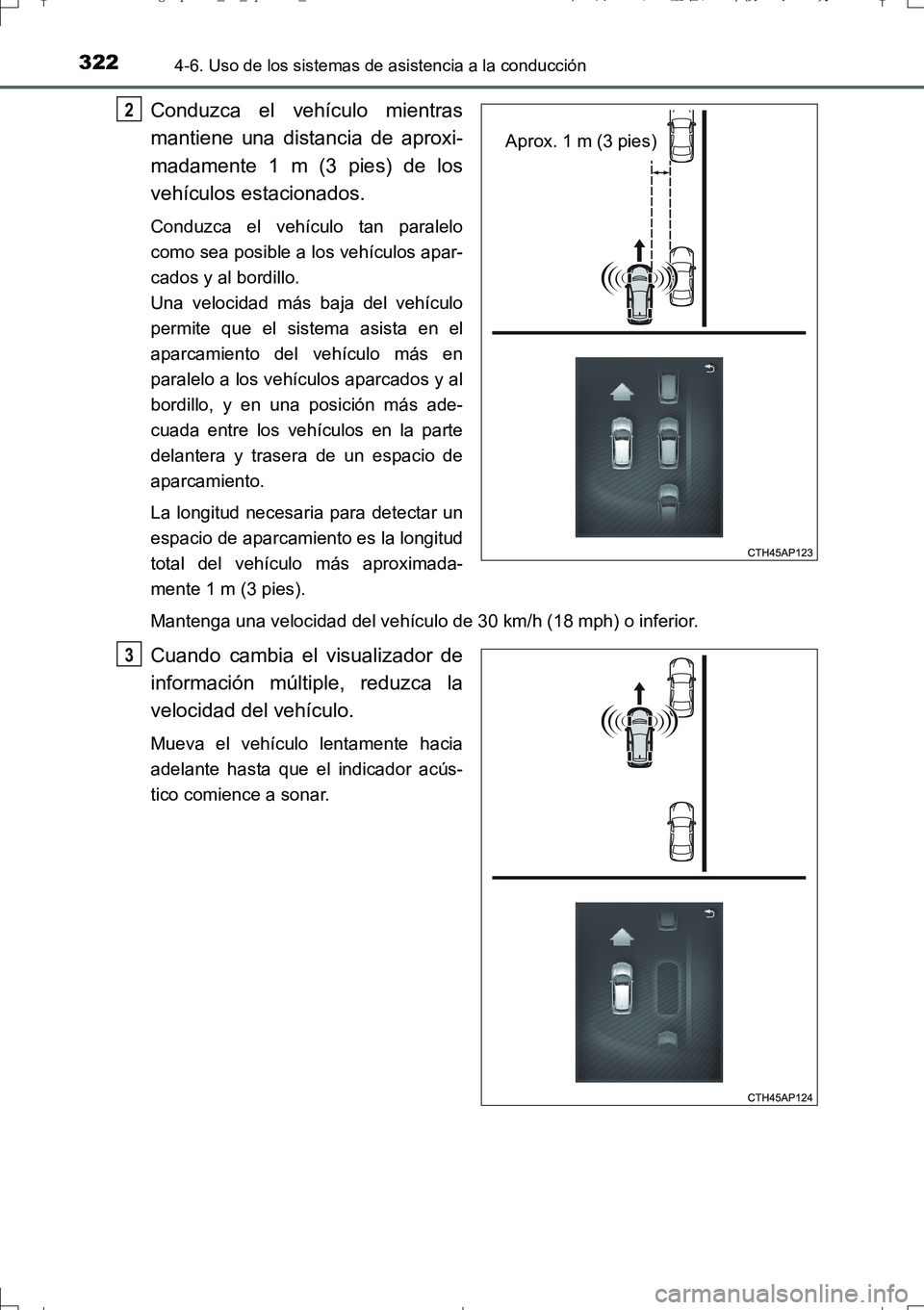

Conduzca el vehículo mientras
mantiene una distancia de aproxi-
madamente 1 m (3 pies) de los
vehículos estacionados.
Conduzca el vehículo tan paralelo
como sea posible a los vehículos apar-
cados y al bordillo.
Una velocidad más baja del vehículo
permite que el sistema asista en el
aparcamiento del vehículo más en
paralelo a los vehículos aparcados y al
bordillo, y en una posición más ade-
cuada entre los vehículos en la parte
delantera y trasera de un espacio de
aparcamiento.
La longitud necesaria para detectar un
espacio de aparcamiento es la longitud
total del vehículo más aproximada-
mente 1 m (3 pies).
Mantenga una velocidad del vehículo de 30 km/h (18 mph) o inferior.
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Mueva el vehículo lentamente hacia
adelante hasta que el indicador acús-
tico comience a sonar.
Aprox. 1 m (3 pies)
2
3
AURIS Touring Sports_OM_Spanish_OM12L16S.book 322 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3234-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

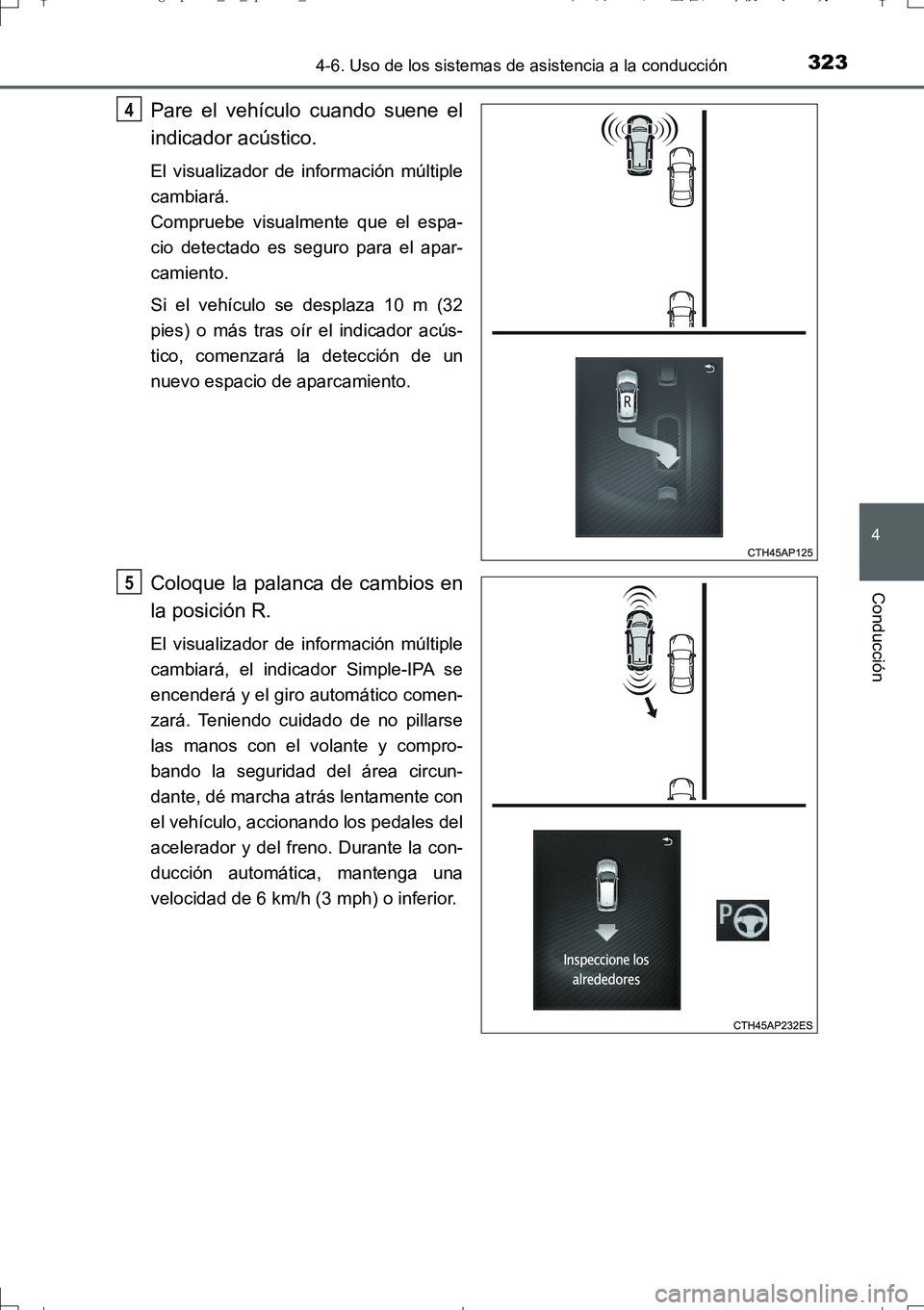

Pare el vehículo cuando suene el
indicador acústico.
El visualizador de información múltiple
cambiará.
Compruebe visualmente que el espa-
cio detectado es seguro para el apar-
camiento.
Si el vehículo se desplaza 10 m (32
pies) o más tras oír el indicador acús-
tico, comenzará la detección de un
nuevo espacio de aparcamiento.
Coloque la palanca de cambios en
la posición R.
El visualizador de información múltiple
cambiará, el indicador Simple-IPA se
encenderá y el giro automático comen-
zará. Teniendo cuidado de no pillarse
las manos con el volante y compro-
bando la seguridad del área circun-
dante, dé marcha atrás lentamente con
el vehículo, accionando los pedales del
acelerador y del freno. Durante la con-
ducción automática, mantenga una
velocidad de 6 km/h (3 mph) o inferior.
4
5
AURIS Touring Sports_OM_Spanish_OM12L16S.book 323 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3244-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

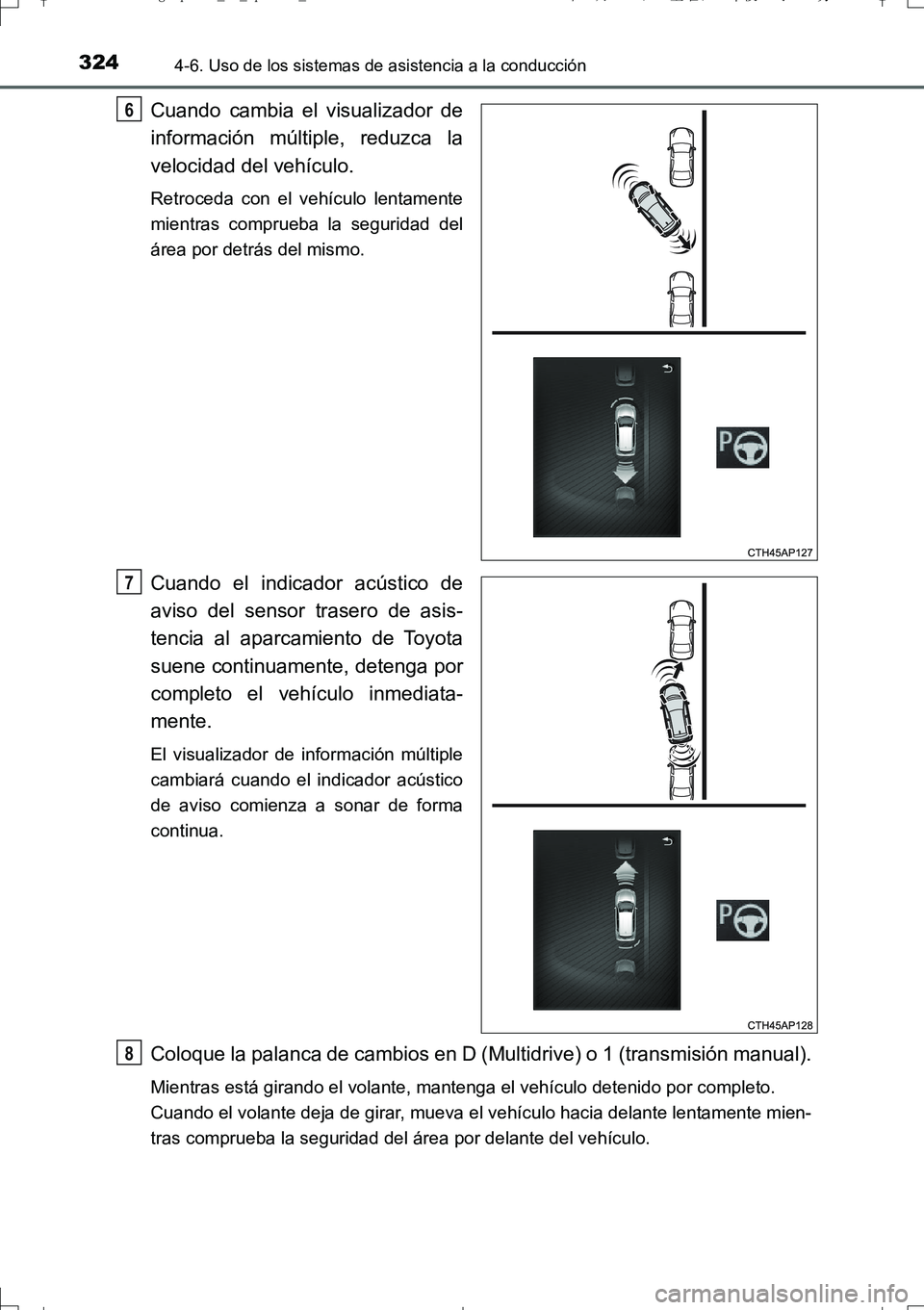

Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Retroceda con el vehículo lentamente
mientras comprueba la seguridad del
área por detrás del mismo.
Cuando el indicador acústico de
aviso del sensor trasero de asis-
tencia al aparcamiento de Toyota
suene continuamente, detenga por
completo el vehículo inmediata-
mente.
El visualizador de información múltiple
cambiará cuando el indicador acústico
de aviso comienza a sonar de forma
continua.
Coloque la palanca de cambios en D (Multidrive) o 1 (transmisión manual).
Mientras está girando el volante, mantenga el vehículo detenido por completo.
Cuando el volante deja de girar, mueva el vehículo hacia delante lentamente mien-
tras comprueba la seguridad del área por delante del vehículo.
6
7
8
AURIS Touring Sports_OM_Spanish_OM12L16S.book 324 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3254-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)
Cuando el indicador acústico de
aviso del sensor delantero de asis-
tencia al aparcamiento de Toyota
suene continuamente, detenga por
completo el vehículo inmediata-
mente.
El visualizador de información múltiple
cambiará cuando el indicador acústico
de aviso comienza a sonar de forma
continua.
Coloque la palanca de cambios en la posición R.
Mientras está girando el volante, mantenga el vehículo detenido por completo.
Cuando el volante deja de girar, haga retroceder el vehículo lentamente mientras
comprueba la seguridad del área por detrás del vehículo.
Repita los pasos a hasta
que la operación de asistencia al
aparcamiento haya finalizado.
Cuando la operación de asistencia al
aparcamiento ha finalizado, suena el
indicador acústico, el indicador Simple-
IPA se apaga y el visualizador de infor-
mación múltiple cambia.
Ajuste la posición del vehículo y/o el
ángulo según sea necesario para ter-
minar de estacionar el vehículo.
9
10
11710
AURIS Touring Sports_OM_Spanish_OM12L16S.book 325 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3264-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

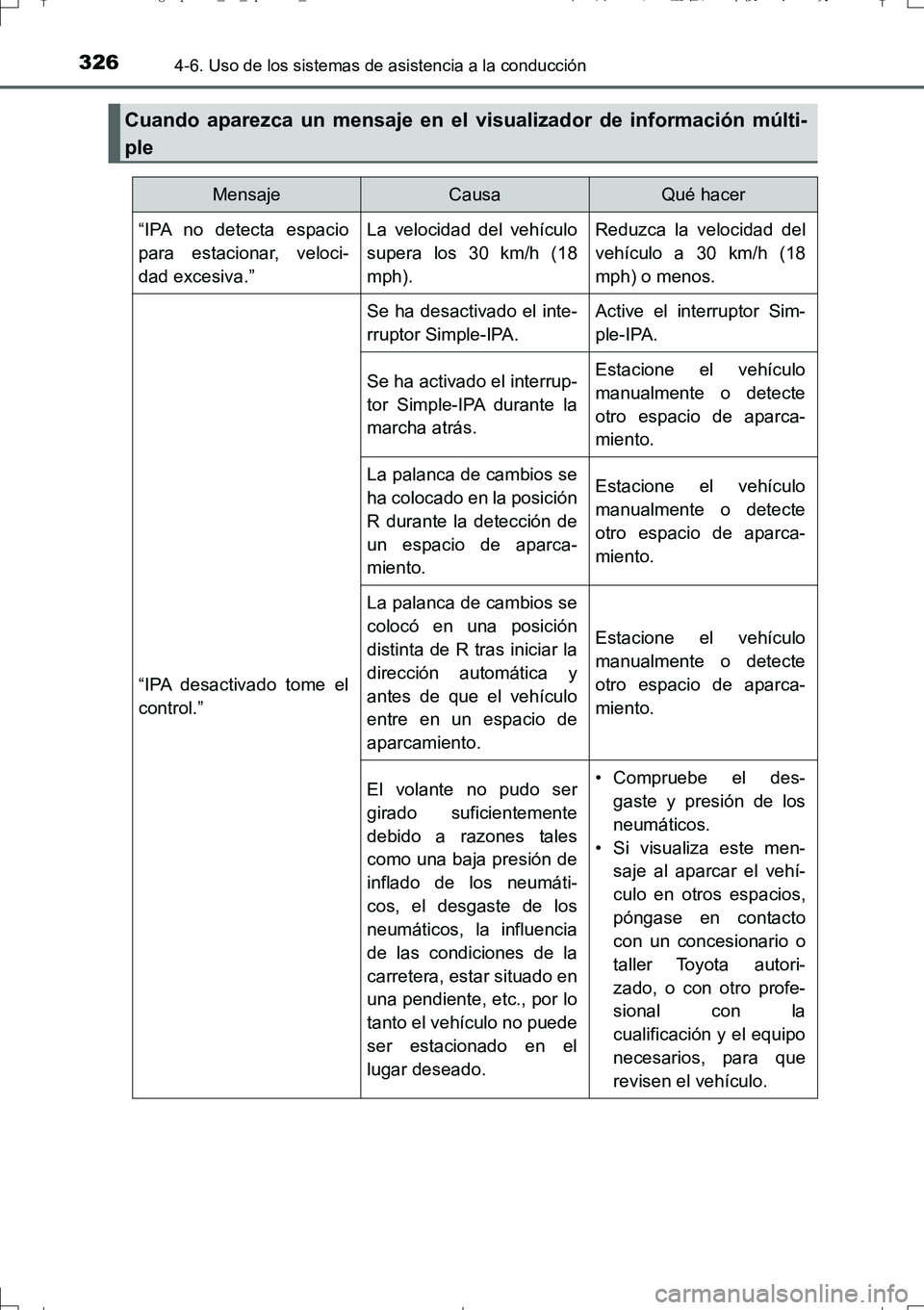

Cuando aparezca un mensaje en el visualizador de información múlti-
ple
MensajeCausaQué hacer
“IPA no detecta espacio
para estacionar, veloci-
dad excesiva.”La velocidad del vehículo
supera los 30 km/h (18
mph).Reduzca la velocidad del
vehículo a 30 km/h (18
mph) o menos.
“IPA desactivado tome el
control.”
Se ha desactivado el inte-
rruptor Simple-IPA.Active el interruptor Sim-
ple-IPA.
Se ha activado el interrup-
tor Simple-IPA durante la
marcha atrás.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
La palanca de cambios se
ha colocado en la posición
R durante la detección de
un espacio de aparca-
miento.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
La palanca de cambios se
colocó en una posición
distinta de R tras iniciar la
dirección automática y
antes de que el vehículo
entre en un espacio de
aparcamiento.
Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
El volante no pudo ser
girado suficientemente
debido a razones tales
como una baja presión de
inflado de los neumáti-
cos, el desgaste de los
neumáticos, la influencia
de las condiciones de la
carretera, estar situado en
una pendiente, etc., por lo
tanto el vehículo no puede
ser estacionado en el
lugar deseado. • Compruebe el des-
gaste y presión de los
neumáticos.
• Si visualiza este men-
saje al aparcar el vehí-
culo en otros espacios,
póngase en contacto
con un concesionario o
taller Toyota autori-
zado, o con otro profe-
sional con la
cualificación y el equipo
necesarios, para que
revisen el vehículo.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 326 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3274-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

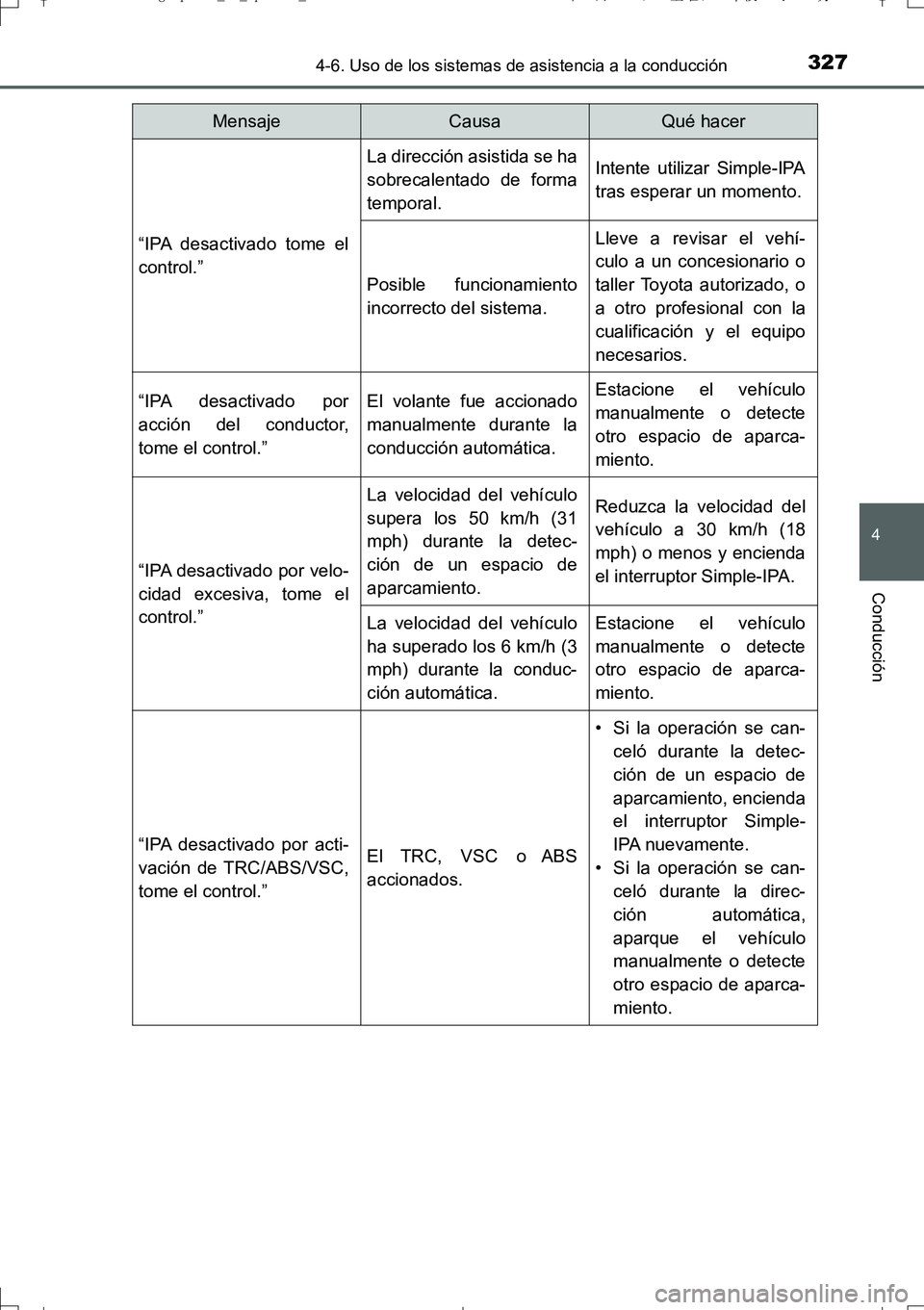

“IPA desactivado tome el
control.”
La dirección asistida se ha
sobrecalentado de forma
temporal.Intente utilizar Simple-IPA
tras esperar un momento.
Posible funcionamiento
incorrecto del sistema.
Lleve a revisar el vehí-
culo a un concesionario o
taller Toyota autorizado, o
a otro profesional con la
cualificación y el equipo
necesarios.
“IPA desactivado por
acción del conductor,
tome el control.”El volante fue accionado
manualmente durante la
conducción automática.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
“IPA desactivado por velo-
cidad excesiva, tome el
control.”
La velocidad del vehículo
supera los 50 km/h (31
mph) durante la detec-
ción de un espacio de
aparcamiento.Reduzca la velocidad del
vehículo a 30 km/h (18
mph) o menos y encienda
el interruptor Simple-IPA.
La velocidad del vehículo
ha superado los 6 km/h (3
mph) durante la conduc-
ción automática.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
“IPA desactivado por acti-
vación de TRC/ABS/VSC,
tome el control.”El TRC, VSC o ABS
accionados.
• Si la operación se can-
celó durante la detec-
ción de un espacio de
aparcamiento, encienda
el interruptor Simple-
IPA nuevamente.
• Si la operación se can-
celó durante la direc-
ción automática,
aparque el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
MensajeCausaQué hacer
AURIS Touring Sports_OM_Spanish_OM12L16S.book 327 ページ ２０１６年７月２９日　金曜日　午後２時２０分

3284-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_Touring_Sport_ES (OM12L16S)

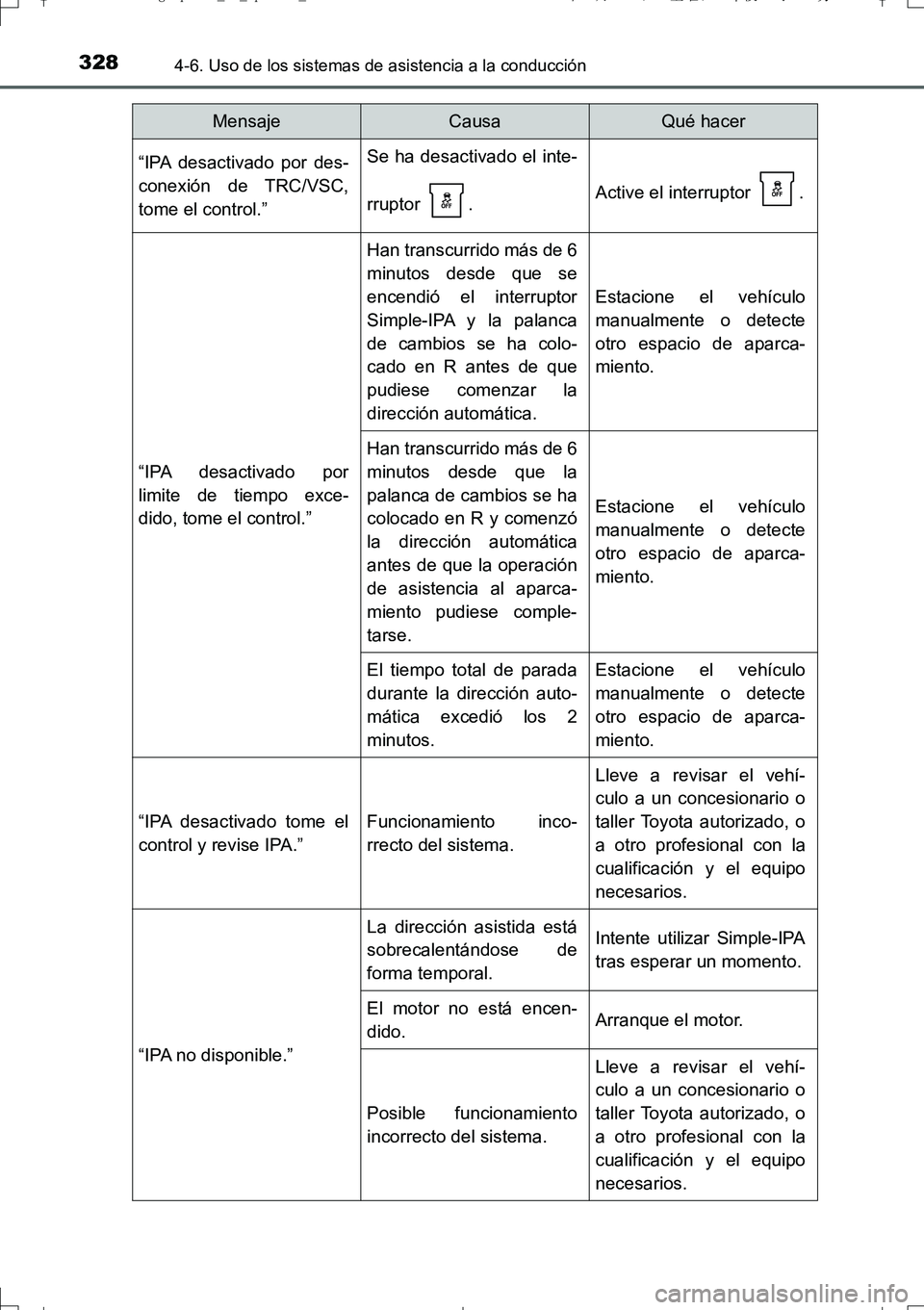

“IPA desactivado por des-
conexión de TRC/VSC,
tome el control.”Se ha desactivado el inte-
rruptor .
Active el interruptor .
“IPA desactivado por
limite de tiempo exce-
dido, tome el control.”
Han transcurrido más de 6
minutos desde que se
encendió el interruptor
Simple-IPA y la palanca
de cambios se ha colo-
cado en R antes de que
pudiese comenzar la
dirección automática.
Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
Han transcurrido más de 6
minutos desde que la
palanca de cambios se ha
colocado en R y comenzó
la dirección automática
antes de que la operación
de asistencia al aparca-
miento pudiese comple-
tarse.
Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
El tiempo total de parada
durante la dirección auto-
mática excedió los 2
minutos.Estacione el vehículo
manualmente o detecte
otro espacio de aparca-
miento.
“IPA desactivado tome el
control y revise IPA.”Funcionamiento inco-
rrecto del sistema.
Lleve a revisar el vehí-
culo a un concesionario o
taller Toyota autorizado, o
a otro profesional con la
cualificación y el equipo
necesarios.
“IPA no disponible.”
La dirección asistida está
sobrecalentándose de
forma temporal.Intente utilizar Simple-IPA
tras esperar un momento.
El motor no está encen-
dido.Arranque el motor.
Posible funcionamiento
incorrecto del sistema.
Lleve a revisar el vehí-
culo a un concesionario o
taller Toyota autorizado, o
a otro profesional con la
cualificación y el equipo
necesarios.
MensajeCausaQué hacer
AURIS Touring Sports_OM_Spanish_OM12L16S.book 328 ページ ２０１６年７月２９日　金曜日　午後２時２０分
