2017 TOYOTA AURIS TOURING SPORTS Manual del propietario (in Spanish)

625
9
9-1. Especificaciones
Especificaciones del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)
*1: Vehículos sin carga
*2: Vehículos con neumáticos 195/65R15
*3: Vehículos con neumáticos 205/55R16
*4: Vehículos con neumáticos 215/45R17
*5: Vehículos con neumáticos 225/45R17
*6: Vehículos con Multidrive
*7: Vehículos con transmisión manual

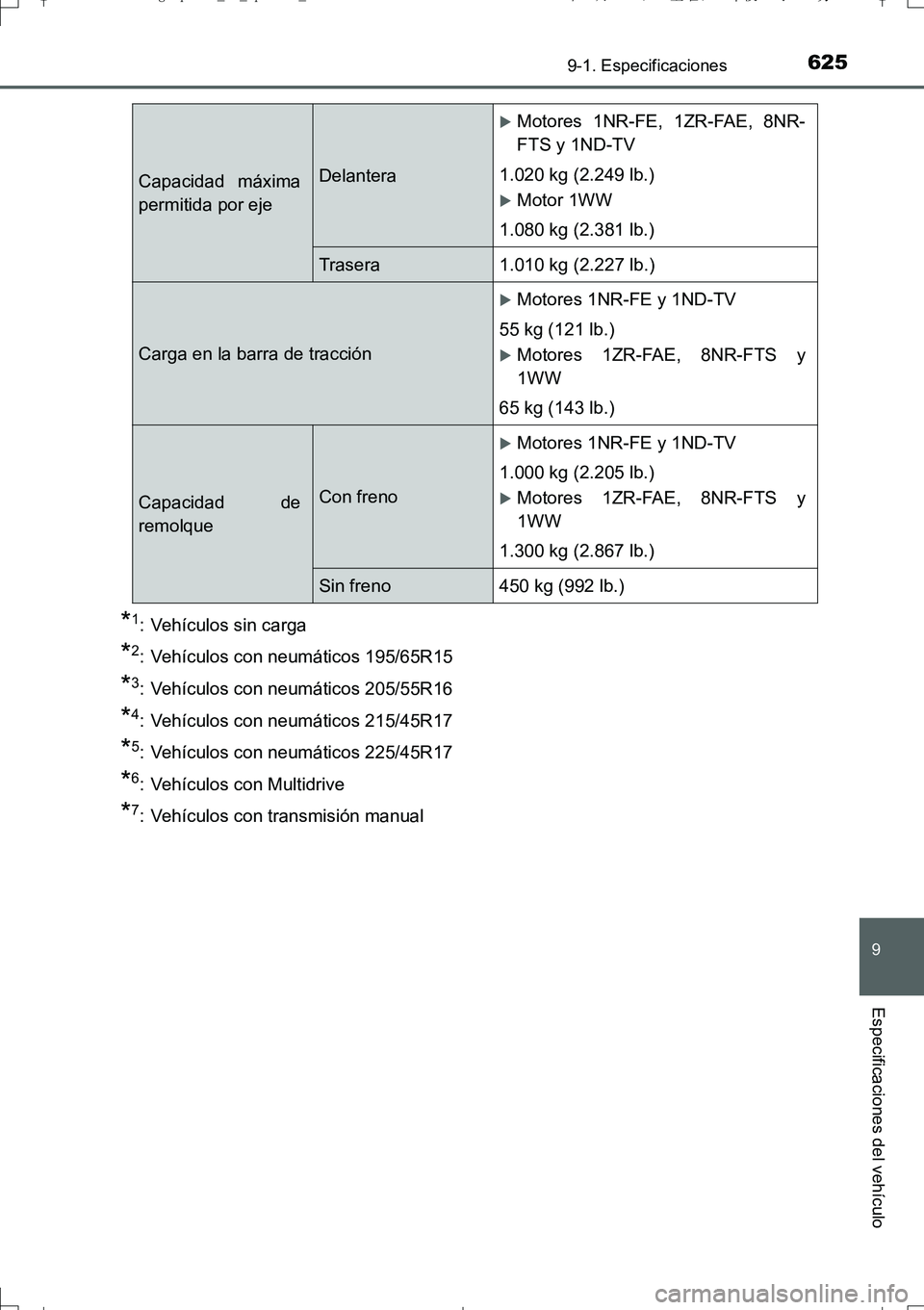

Capacidad máxima
permitida por ejeDelantera
Motores 1NR-FE, 1ZR-FAE, 8NR-
FTS y 1ND-TV
1.020 kg (2.249 lb.)
Motor 1WW
1.080 kg (2.381 lb.)
Trasera 1.010 kg (2.227 lb.)
Carga en la barra de tracción
Motores 1NR-FE y 1ND-TV
55 kg (121 lb.)
Motores 1ZR-FAE, 8NR-FTS y
1WW
65 kg (143 lb.)
Capacidad de
remolqueCon freno
Motores 1NR-FE y 1ND-TV
1.000 kg (2.205 lb.)
Motores 1ZR-FAE, 8NR-FTS y
1WW
1.300 kg (2.867 lb.)
Sin freno 450 kg (992 lb.)
AURIS Touring Sports_OM_Spanish_OM12L16S.book 625 ページ ２０１６年７月２９日　金曜日　午後２時２０分

6269-1. Especificaciones
UK_AURIS_Touring_Sport_ES (OM12L16S)■

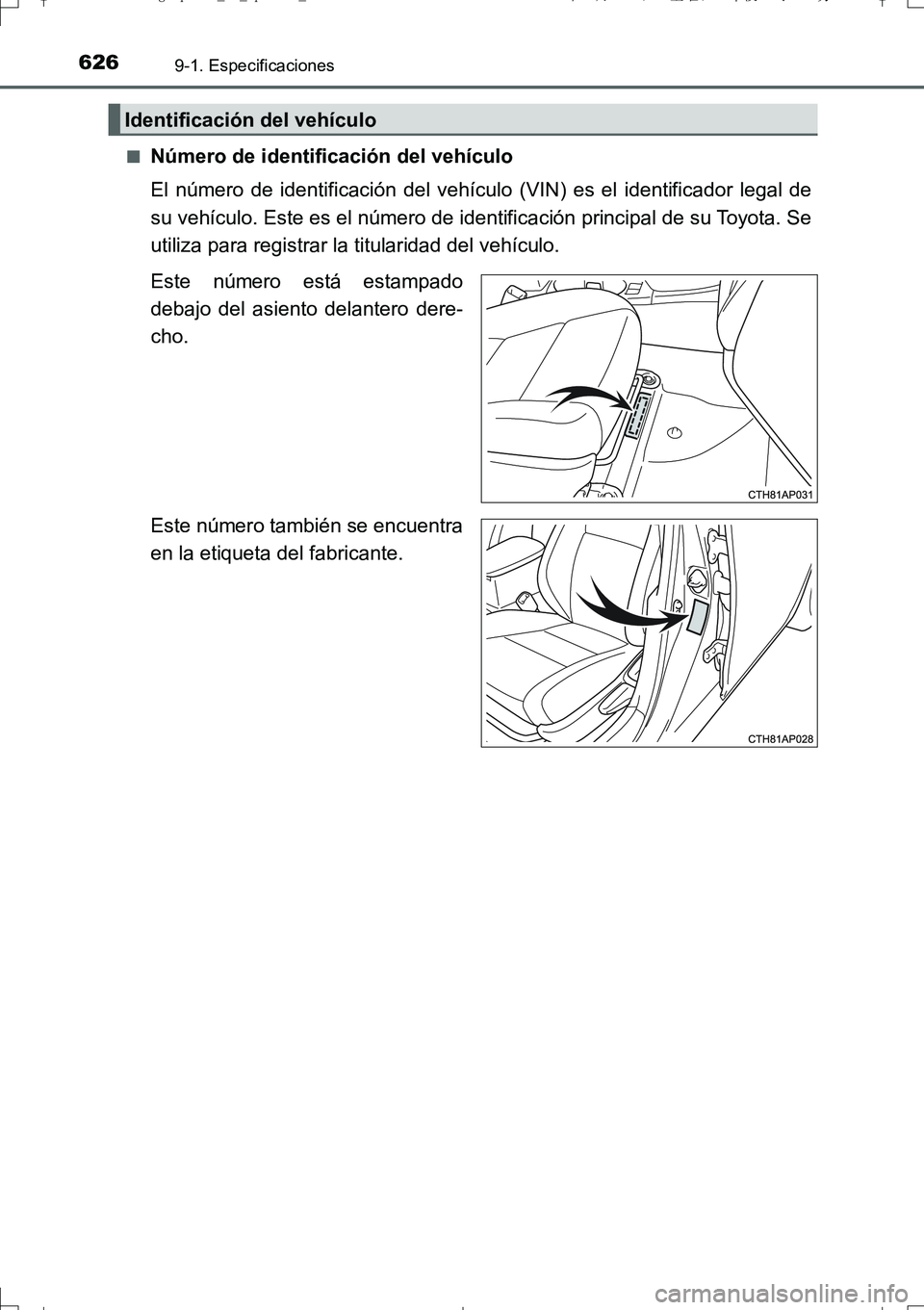

Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está estampado
debajo del asiento delantero dere-
cho.
Este número también se encuentra
en la etiqueta del fabricante.
Identificación del vehículo
AURIS Touring Sports_OM_Spanish_OM12L16S.book 626 ページ ２０１６年７月２９日　金曜日　午後２時２０分

627
9
9-1. Especificaciones
Especificaciones del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

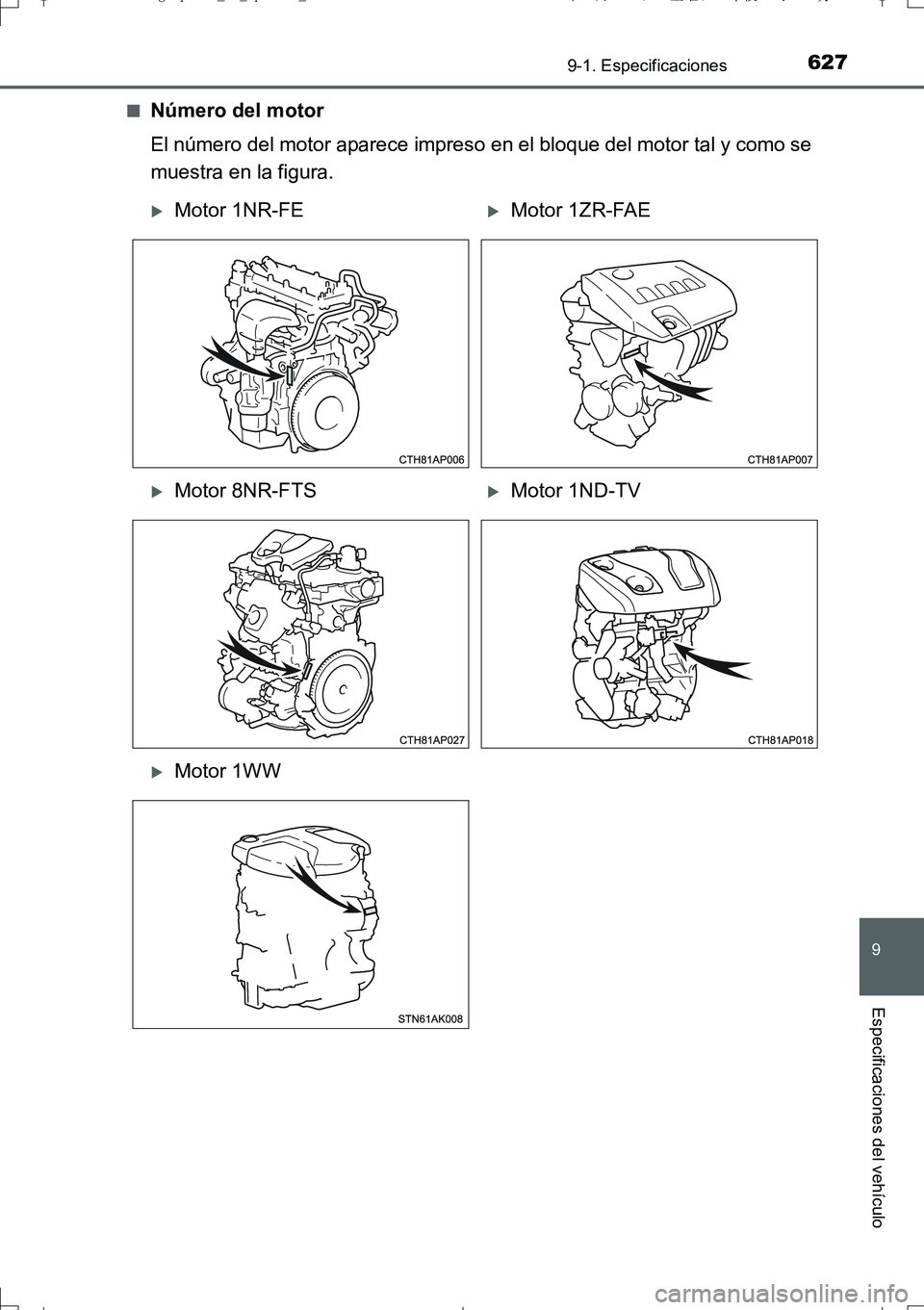

Número del motor
El número del motor aparece impreso en el bloque del motor tal y como se
muestra en la figura.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW
AURIS Touring Sports_OM_Spanish_OM12L16S.book 627 ページ ２０１６年７月２９日　金曜日　午後２時２０分

6289-1. Especificaciones
UK_AURIS_Touring_Sport_ES (OM12L16S)

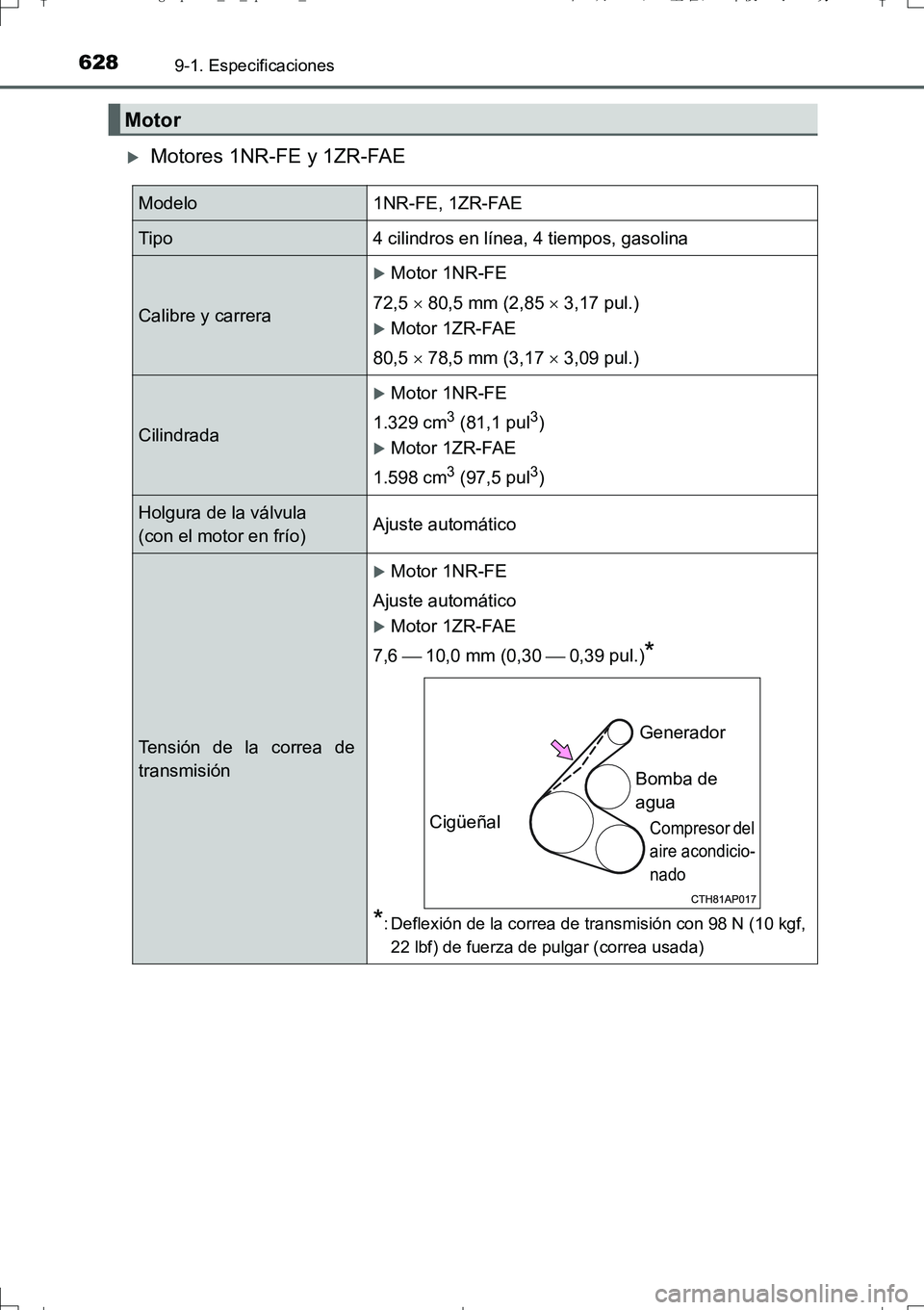

Motores 1NR-FE y 1ZR-FAE
Motor
Modelo1NR-FE, 1ZR-FAE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera
Motor 1NR-FE
72,5  80,5 mm (2,85  3,17 pul.)
Motor 1ZR-FAE
80,5  78,5 mm (3,17  3,09 pul.)
Cilindrada
Motor 1NR-FE
1.329 cm
3 (81,1 pul3)
Motor 1ZR-FAE
1.598 cm
3 (97,5 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisión
Motor 1NR-FE
Ajuste automático
Motor 1ZR-FAE
7,6 10,0 mm (0,30 0,39 pul.)
*
*
: Deflexión de la correa de transmisión con 98 N (10 kgf,
22 lbf) de fuerza de pulgar (correa usada)
Generador
Bomba de
agua
Compresor del
aire acondicio-
nadoCigüeñal
AURIS Touring Sports_OM_Spanish_OM12L16S.book 628 ページ ２０１６年７月２９日　金曜日　午後２時２０分

629
9
9-1. Especificaciones
Especificaciones del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)

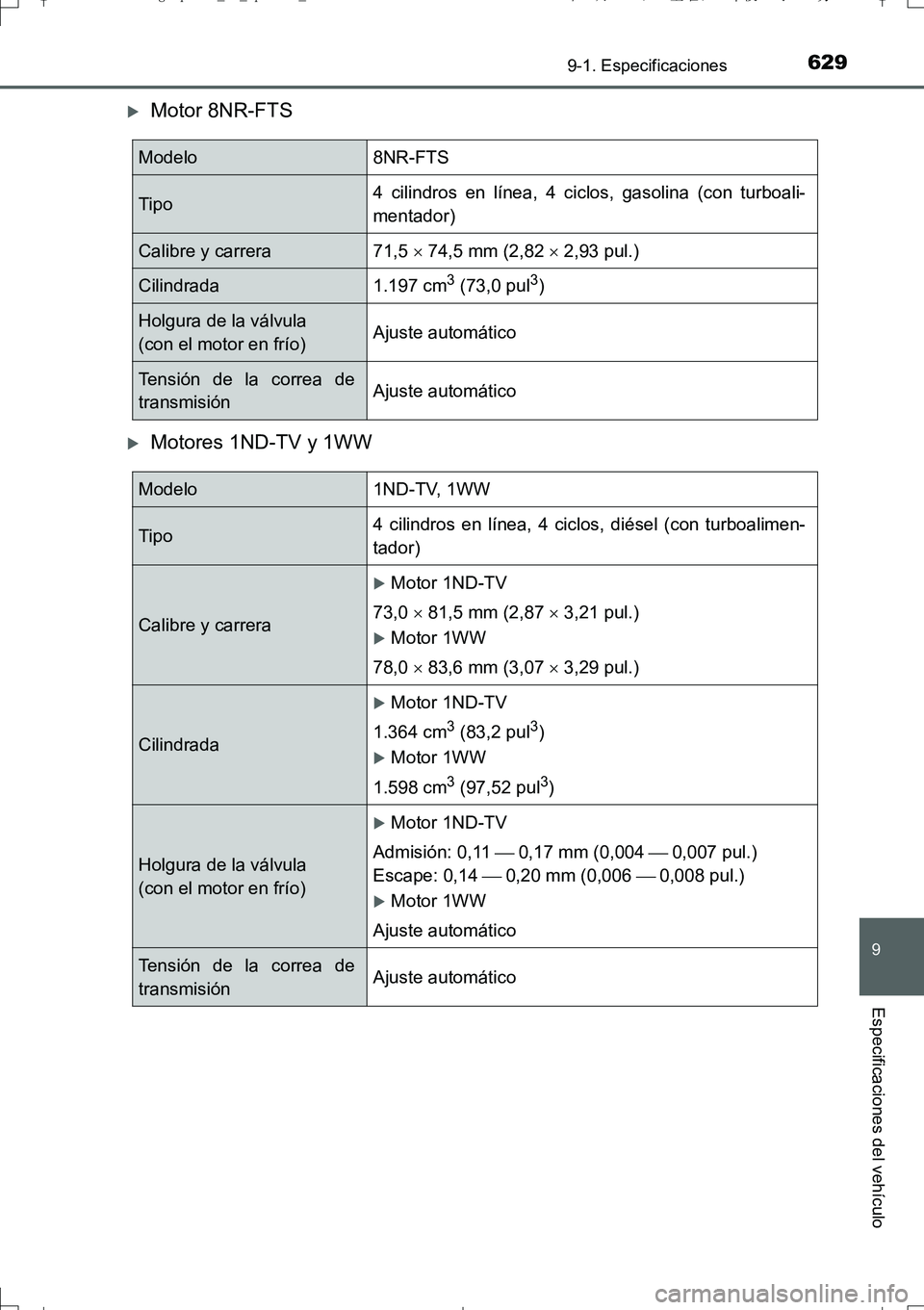

Motor 8NR-FTS
Motores 1ND-TV y 1WW
Modelo8NR-FTS
Tipo4 cilindros en línea, 4 ciclos, gasolina (con turboali-
mentador)
Calibre y carrera71,5  74,5 mm (2,82  2,93 pul.)
Cilindrada1.197 cm3 (73,0 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
Modelo 1ND-TV, 1WW
Tipo4 cilindros en línea, 4 ciclos, diésel (con turboalimen-
tador)
Calibre y carrera
Motor 1ND-TV
73,0  81,5 mm (2,87  3,21 pul.)
Motor 1WW
78,0  83,6 mm (3,07  3,29 pul.)
Cilindrada
Motor 1ND-TV
1.364 cm
3 (83,2 pul3)
Motor 1WW
1.598 cm
3 (97,52 pul3)
Holgura de la válvula
(con el motor en frío)
Motor 1ND-TV
Admisión: 0,11 0,17 mm (0,004 0,007 pul.)
Escape: 0,14 0,20 mm (0,006 0,008 pul.)
Motor 1WW
Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
AURIS Touring Sports_OM_Spanish_OM12L16S.book 629 ページ ２０１６年７月２９日　金曜日　午後２時２０分

6309-1. Especificaciones
UK_AURIS_Touring_Sport_ES (OM12L16S)
Motor de gasolina
Motor diésel
AV I S O

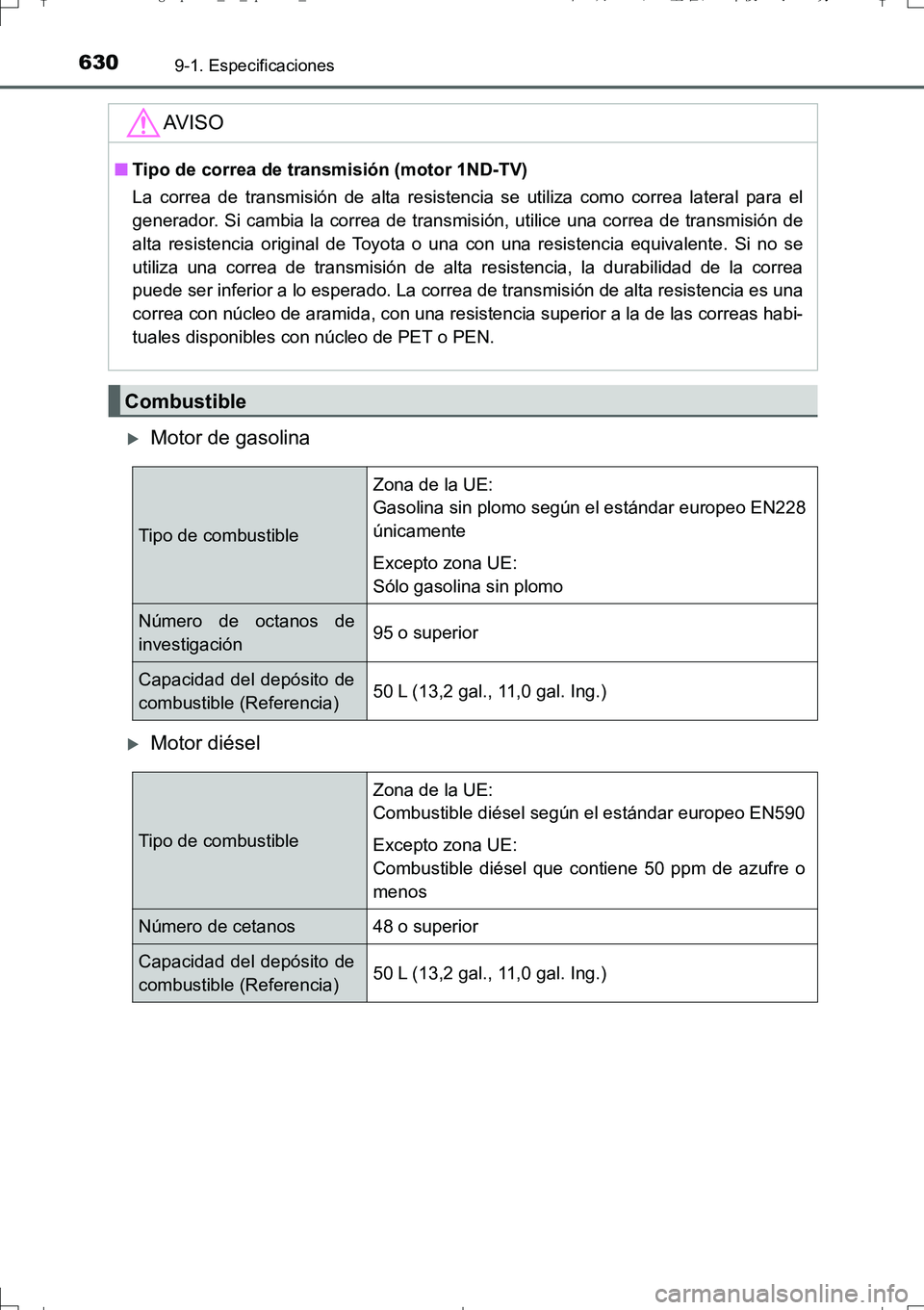

■Tipo de correa de transmisión (motor 1ND-TV)
La correa de transmisión de alta resistencia se utiliza como correa lateral para el
generador. Si cambia la correa de transmisión, utilice una correa de transmisión de
alta resistencia original de Toyota o una con una resistencia equivalente. Si no se
utiliza una correa de transmisión de alta resistencia, la durabilidad de la correa
puede ser inferior a lo esperado. La correa de transmisión de alta resistencia es una
correa con núcleo de aramida, con una resistencia superior a la de las correas habi-
tuales disponibles con núcleo de PET o PEN.
Combustible
Tipo de combustible
Zona de la UE:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (Referencia)50 L (13,2 gal., 11,0 gal. Ing.)
Tipo de combustible
Zona de la UE:
Combustible diésel según el estándar europeo EN590
Excepto zona UE:
Combustible diésel que contiene 50 ppm de azufre o
menos
Número de cetanos48 o superior
Capacidad del depósito de
combustible (Referencia)50 L (13,2 gal., 11,0 gal. Ing.)
AURIS Touring Sports_OM_Spanish_OM12L16S.book 630 ページ ２０１６年７月２９日　金曜日　午後２時２０分

631
9
9-1. Especificaciones
Especificaciones del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)
*: La capacidad del aceite de motor es una cantidad de referencia que se debe usar
cuando cambie el aceite de motor. Caliente y apague el motor, espere más de 5
minutos y compruebe el nivel de aceite en la varilla del aceite.
■
Elección del aceite de motor
Motores 1NR-FE y 1ZR-FAE
En su vehículo Toyota se usa “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También se puede
usar otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de grado API SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de grado API SL, SM o SN

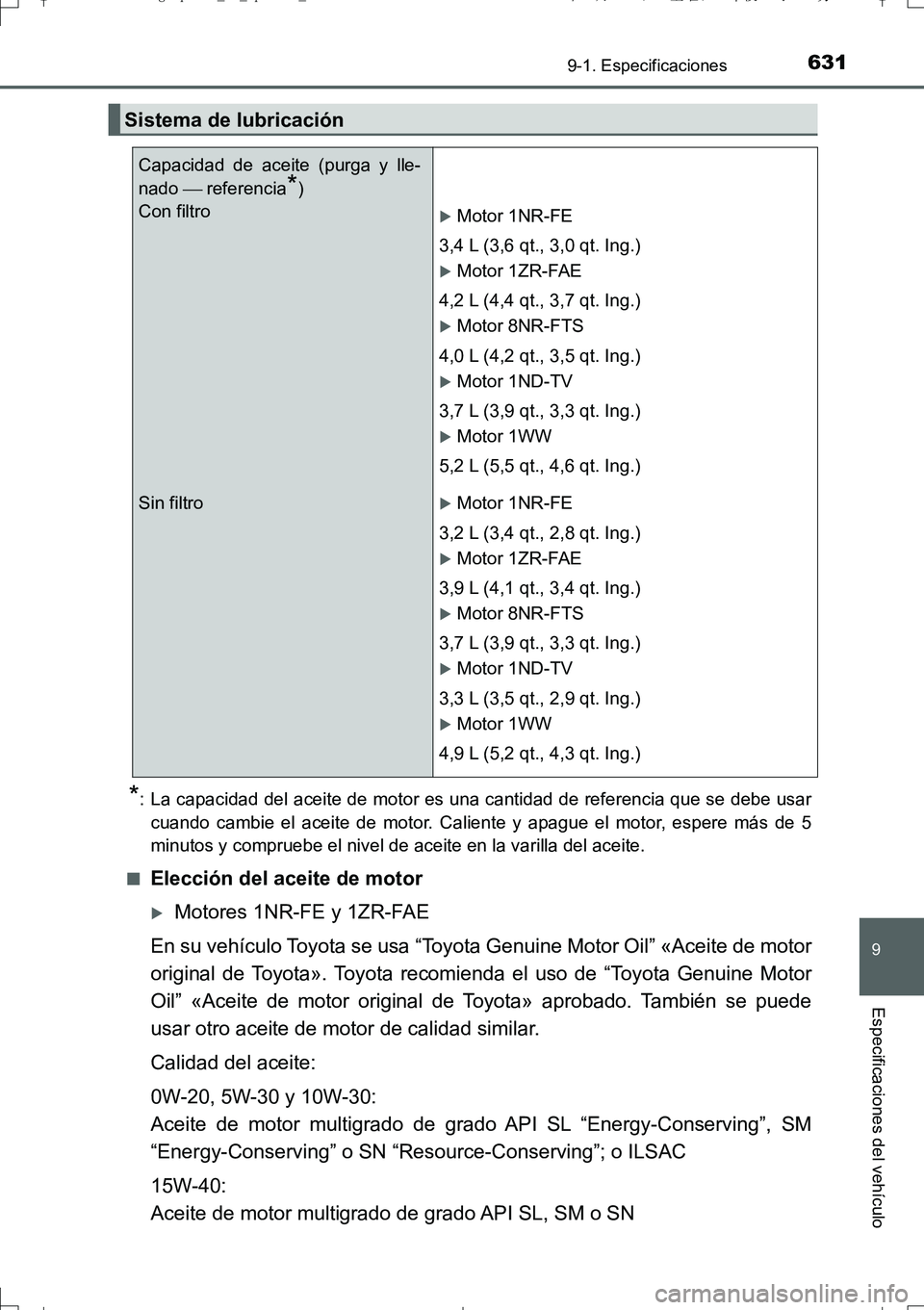

Sistema de lubricación
Capacidad de aceite (purga y lle-
nado  referencia
*)
Con filtro
Motor 1NR-FE
3,4 L (3,6 qt., 3,0 qt. Ing.)
Motor 1ZR-FAE
4,2 L (4,4 qt., 3,7 qt. Ing.)
Motor 8NR-FTS
4,0 L (4,2 qt., 3,5 qt. Ing.)
Motor 1ND-TV
3,7 L (3,9 qt., 3,3 qt. Ing.)
Motor 1WW
5,2 L (5,5 qt., 4,6 qt. Ing.)
Sin filtroMotor 1NR-FE
3,2 L (3,4 qt., 2,8 qt. Ing.)
Motor 1ZR-FAE
3,9 L (4,1 qt., 3,4 qt. Ing.)
Motor 8NR-FTS
3,7 L (3,9 qt., 3,3 qt. Ing.)
Motor 1ND-TV
3,3 L (3,5 qt., 2,9 qt. Ing.)
Motor 1WW
4,9 L (5,2 qt., 4,3 qt. Ing.)
AURIS Touring Sports_OM_Spanish_OM12L16S.book 631 ページ ２０１６年７月２９日　金曜日　午後２時２０分

6329-1. Especificaciones
UK_AURIS_Touring_Sport_ES (OM12L16S)

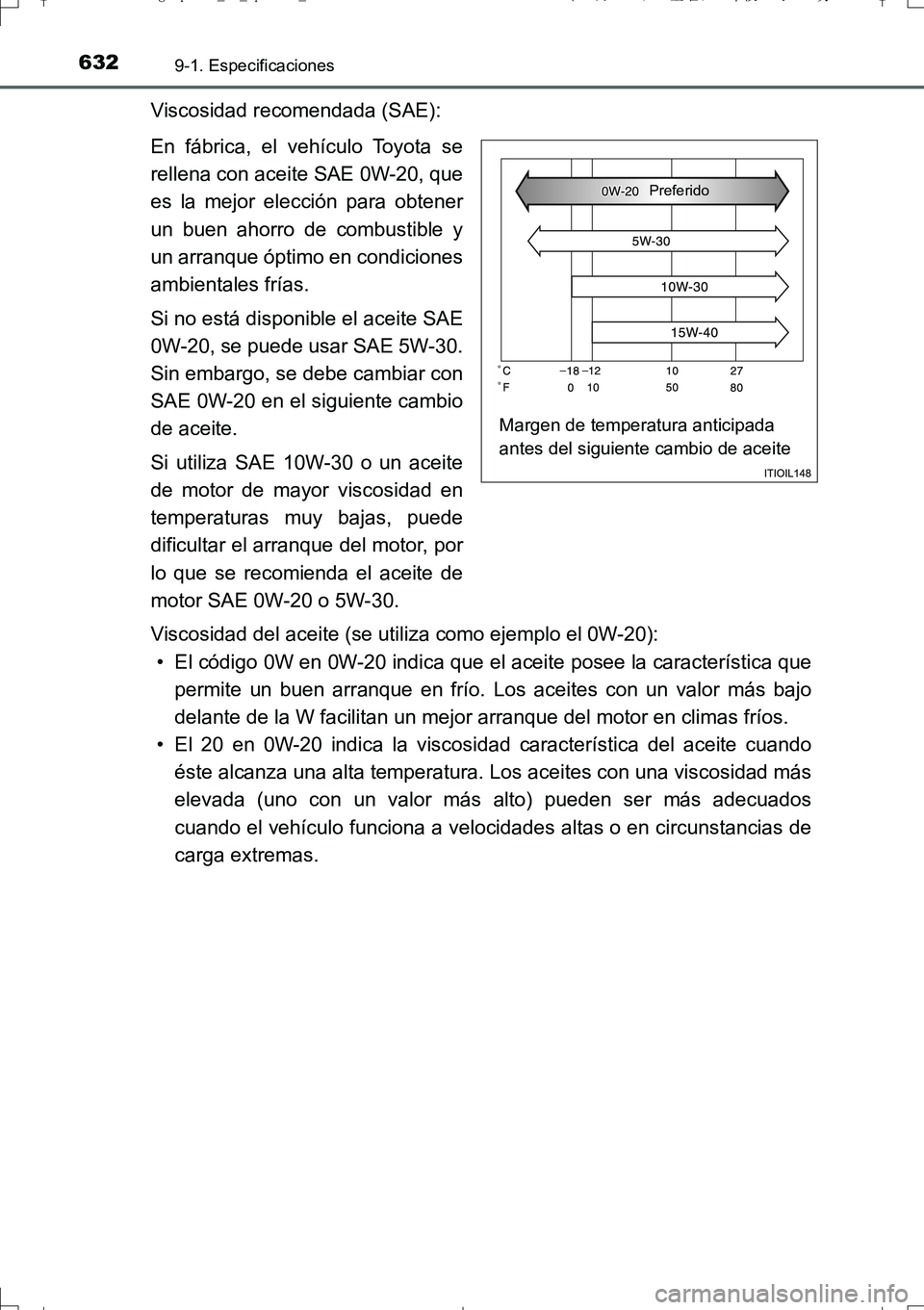

Viscosidad recomendada (SAE):
En fábrica, el vehículo Toyota se
rellena con aceite SAE 0W-20, que
es la mejor elección para obtener
un buen ahorro de combustible y
un arranque óptimo en condiciones
ambientales frías.
Si no está disponible el aceite SAE
0W-20, se puede usar SAE 5W-30.
Sin embargo, se debe cambiar con
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza SAE 10W-30 o un aceite
de motor de mayor viscosidad en
temperaturas muy bajas, puede
dificultar el arranque del motor, por
lo que se recomienda el aceite de
motor SAE 0W-20 o 5W-30.
Viscosidad del aceite (se utiliza como ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el aceite posee la característica que
permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad característica del aceite cuando
éste alcanza una alta temperatura. Los aceites con una viscosidad más
elevada (uno con un valor más alto) pueden ser más adecuados
cuando el vehículo funciona a velocidades altas o en circunstancias de
carga extremas.
Margen de temperatura anticipada
antes del siguiente cambio de aceite
Preferido
AURIS Touring Sports_OM_Spanish_OM12L16S.book 632 ページ ２０１６年７月２９日　金曜日　午後２時２０分
