2017 TOYOTA AURIS TOURING SPORTS Manual del propietario (in Spanish)

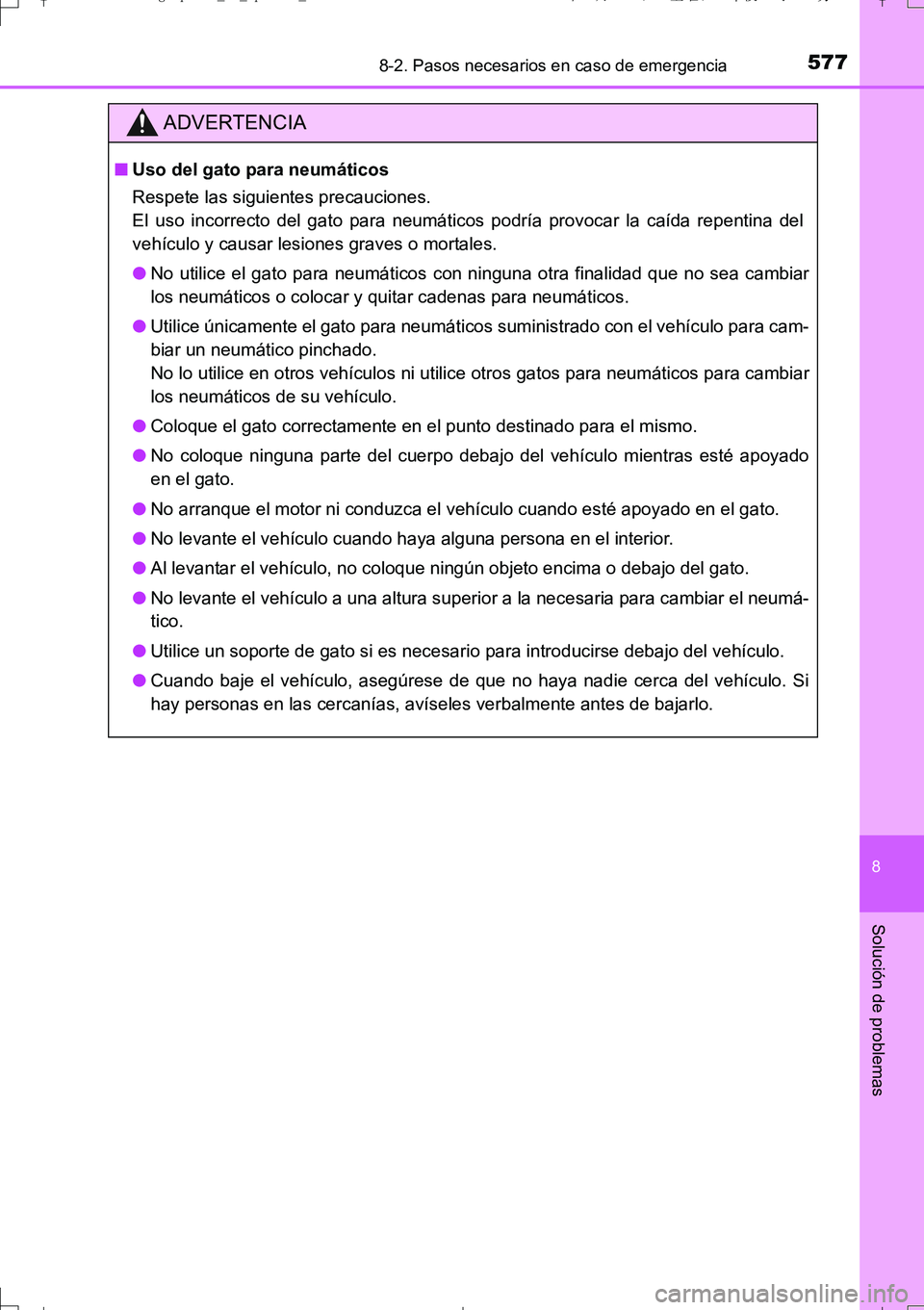

5778-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_Touring_Sport_ES (OM12L16S)
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato para neumáticos podría provocar la caída repentina del
vehículo y causar lesiones graves o mortales.
●No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar cadenas para neumáticos.
●Utilice únicamente el gato para neumáticos suministrado con el vehículo para cam-
biar un neumático pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para neumáticos para cambiar
los neumáticos de su vehículo.
●Coloque el gato correctamente en el punto destinado para el mismo.
●No coloque ninguna parte del cuerpo debajo del vehículo mientras esté apoyado
en el gato.
●No arranque el motor ni conduzca el vehículo cuando esté apoyado en el gato.
●No levante el vehículo cuando haya alguna persona en el interior.
●Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
●No levante el vehículo a una altura superior a la necesaria para cambiar el neumá-
tico.
●Utilice un soporte de gato si es necesario para introducirse debajo del vehículo.
●Cuando baje el vehículo, asegúrese de que no haya nadie cerca del vehículo. Si
hay personas en las cercanías, avíseles verbalmente antes de bajarlo.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 577 ページ ２０１６年７月２９日　金曜日　午後２時２０分

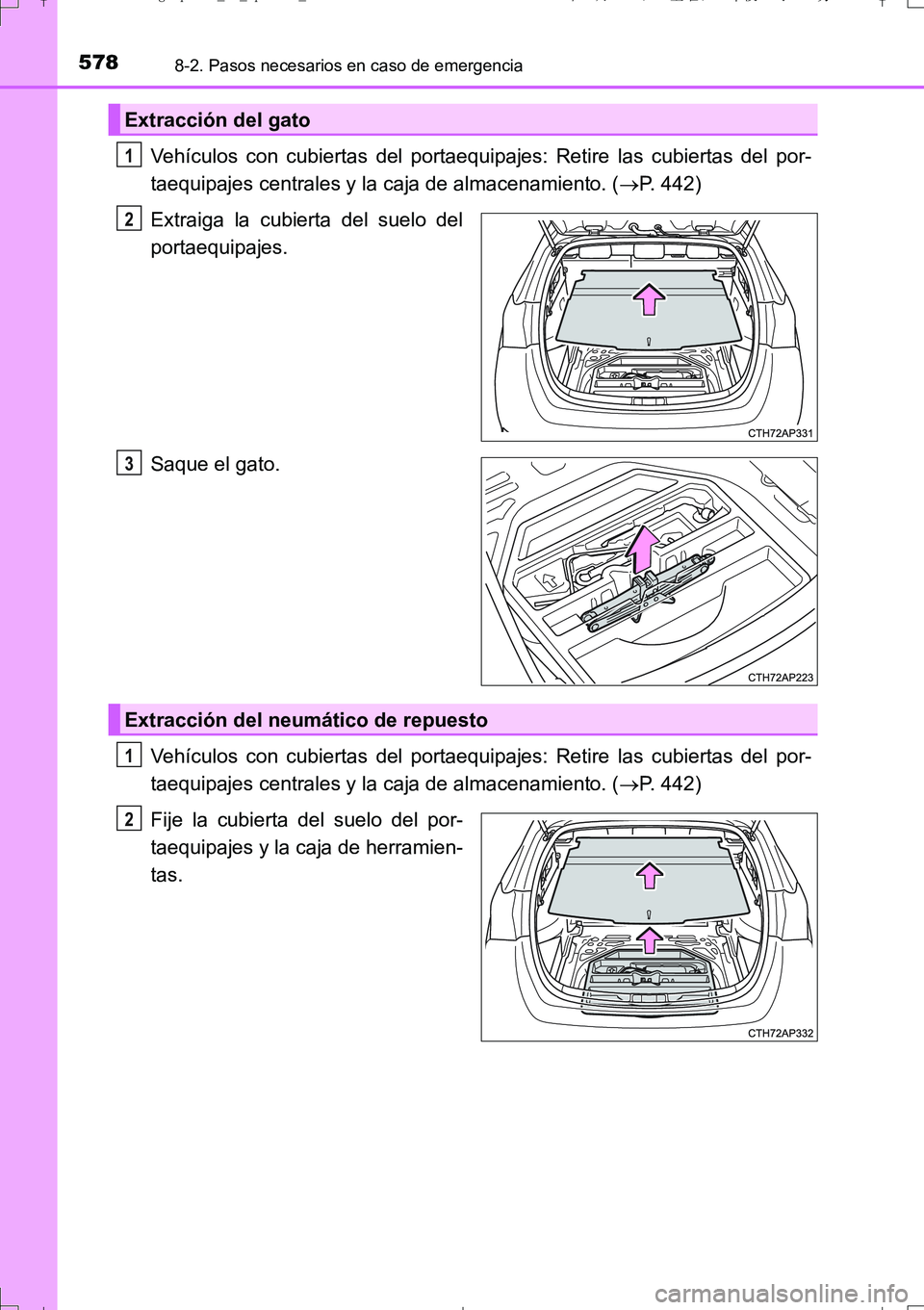

5788-2. Pasos necesarios en caso de emergencia
UK_AURIS_Touring_Sport_ES (OM12L16S)
Vehículos con cubiertas del portaequipajes: Retire las cubiertas del por-
taequipajes centrales y la caja de almacenamiento. (P. 442)
Extraiga la cubierta del suelo del
portaequipajes.
Saque el gato.
Vehículos con cubiertas del portaequipajes: Retire las cubiertas del por-
taequipajes centrales y la caja de almacenamiento. (P. 442)
Fije la cubierta del suelo del por-
taequipajes y la caja de herramien-
tas.
Extracción del gato
1
2
3
Extracción del neumático de repuesto
1
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 578 ページ ２０１６年７月２９日　金曜日　午後２時２０分

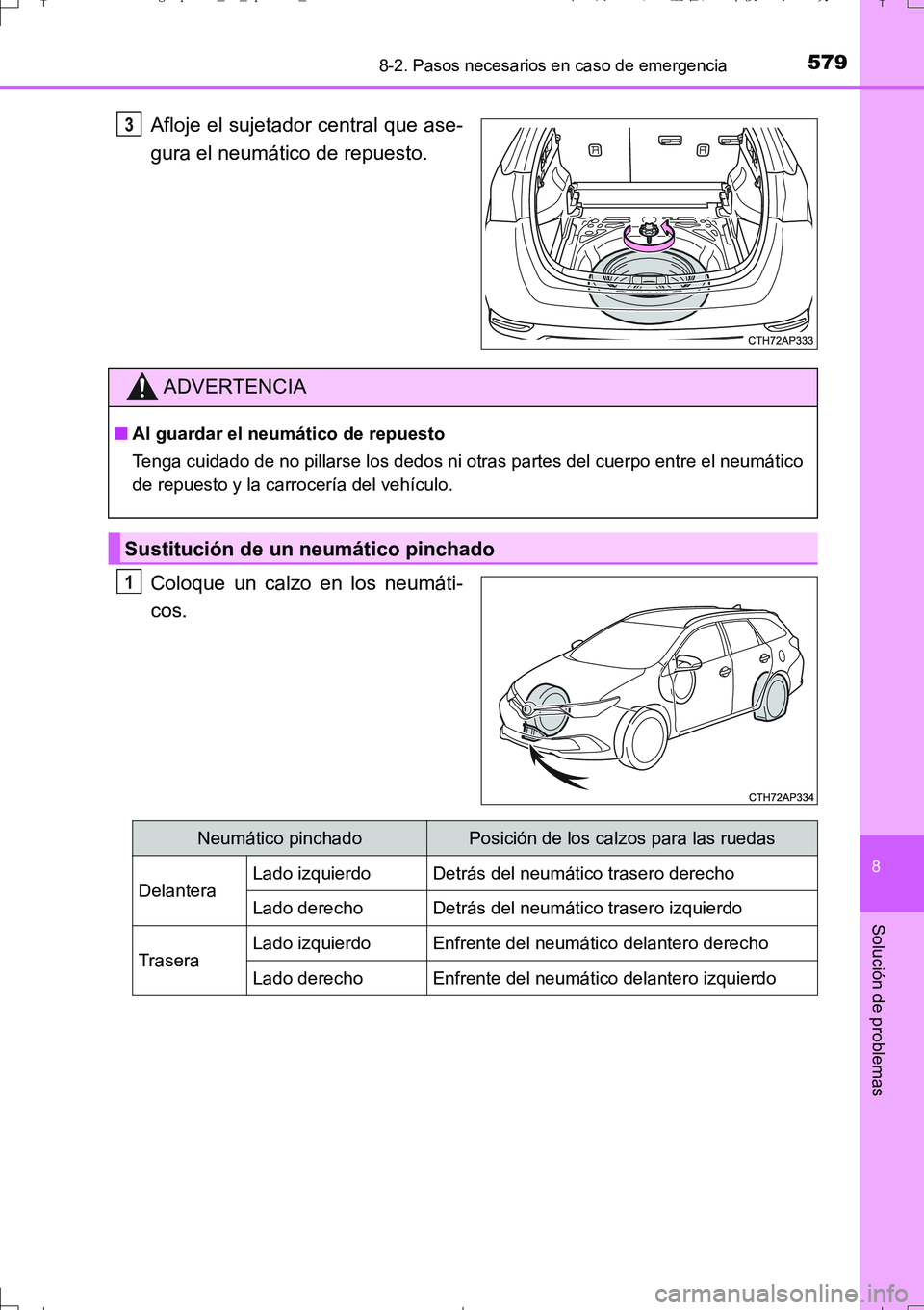

5798-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_Touring_Sport_ES (OM12L16S)
Afloje el sujetador central que ase-
gura el neumático de repuesto.
Coloque un calzo en los neumáti-
cos.3
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
DelanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
TraseraLado izquierdoEnfrente del neumático delantero derecho
Lado derechoEnfrente del neumático delantero izquierdo
AURIS Touring Sports_OM_Spanish_OM12L16S.book 579 ページ ２０１６年７月２９日　金曜日　午後２時２０分

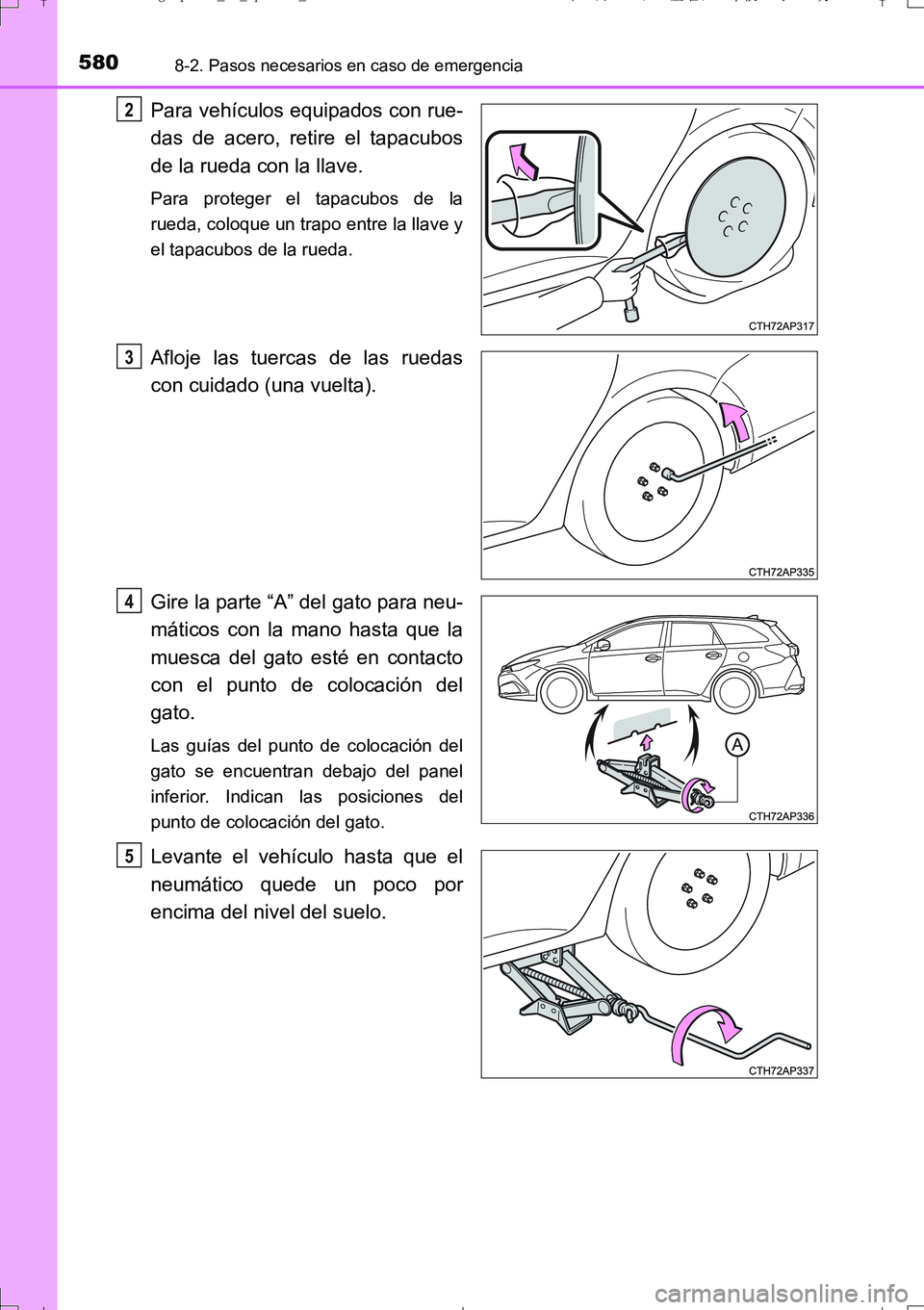

5808-2. Pasos necesarios en caso de emergencia
UK_AURIS_Touring_Sport_ES (OM12L16S)
Para vehículos equipados con rue-
das de acero, retire el tapacubos
de la rueda con la llave.
Para proteger el tapacubos de la
rueda, coloque un trapo entre la llave y
el tapacubos de la rueda.
Afloje las tuercas de las ruedas
con cuidado (una vuelta).
Gire la parte “A” del gato para neu-
máticos con la mano hasta que la
muesca del gato esté en contacto
con el punto de colocación del
gato.
Las guías del punto de colocación del
gato se encuentran debajo del panel
inferior. Indican las posiciones del
punto de colocación del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
2
3
4
5
AURIS Touring Sports_OM_Spanish_OM12L16S.book 580 ページ ２０１６年７月２９日　金曜日　午後２時２０分

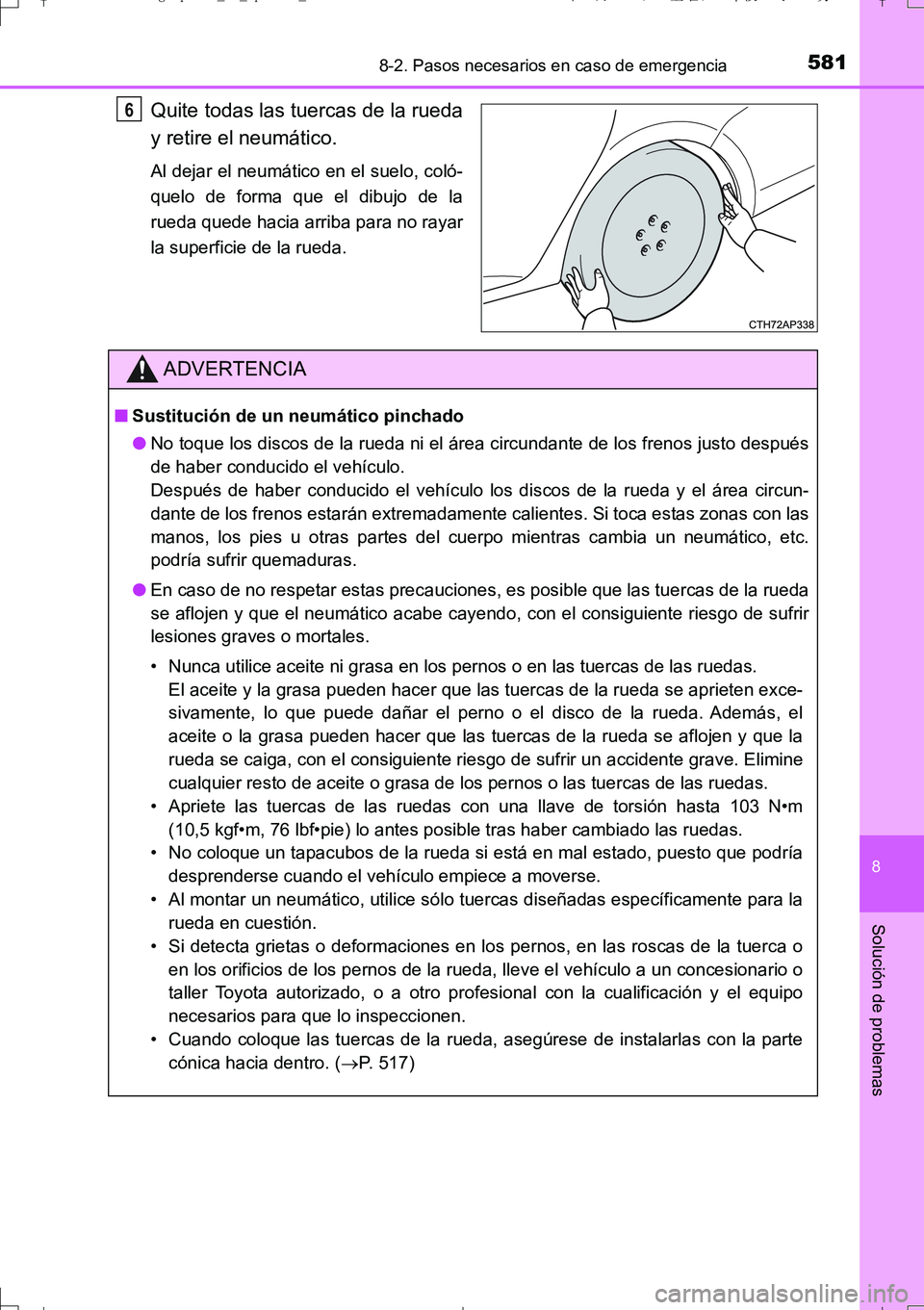

5818-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_Touring_Sport_ES (OM12L16S)
Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, coló-
quelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
6
ADVERTENCIA
■Sustitución de un neumático pinchado
●No toque los discos de la rueda ni el área circundante de los frenos justo después
de haber conducido el vehículo.
Después de haber conducido el vehículo los discos de la rueda y el área circun-
dante de los frenos estarán extremadamente calientes. Si toca estas zonas con las
manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc.
podría sufrir quemaduras.
●En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de sufrir
lesiones graves o mortales.
• Nunca utilice aceite ni grasa en los pernos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que las tuercas de la rueda se aprieten exce-
sivamente, lo que puede dañar el perno o el disco de la rueda. Además, el
aceite o la grasa pueden hacer que las tuercas de la rueda se aflojen y que la
rueda se caiga, con el consiguiente riesgo de sufrir un accidente grave. Elimine
cualquier resto de aceite o grasa de los pernos o las tuercas de las ruedas.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• No coloque un tapacubos de la rueda si está en mal estado, puesto que podría
desprenderse cuando el vehículo empiece a moverse.
• Al montar un neumático, utilice sólo tuercas diseñadas específicamente para la
rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, en las roscas de la tuerca o
en los orificios de los pernos de la rueda, lleve el vehículo a un concesionario o
taller Toyota autorizado, o a otro profesional con la cualificación y el equipo
necesarios para que lo inspeccionen.
• Cuando coloque las tuercas de la rueda, asegúrese de instalarlas con la parte
cónica hacia dentro. (P. 517)
AURIS Touring Sports_OM_Spanish_OM12L16S.book 581 ページ ２０１６年７月２９日　金曜日　午後２時２０分

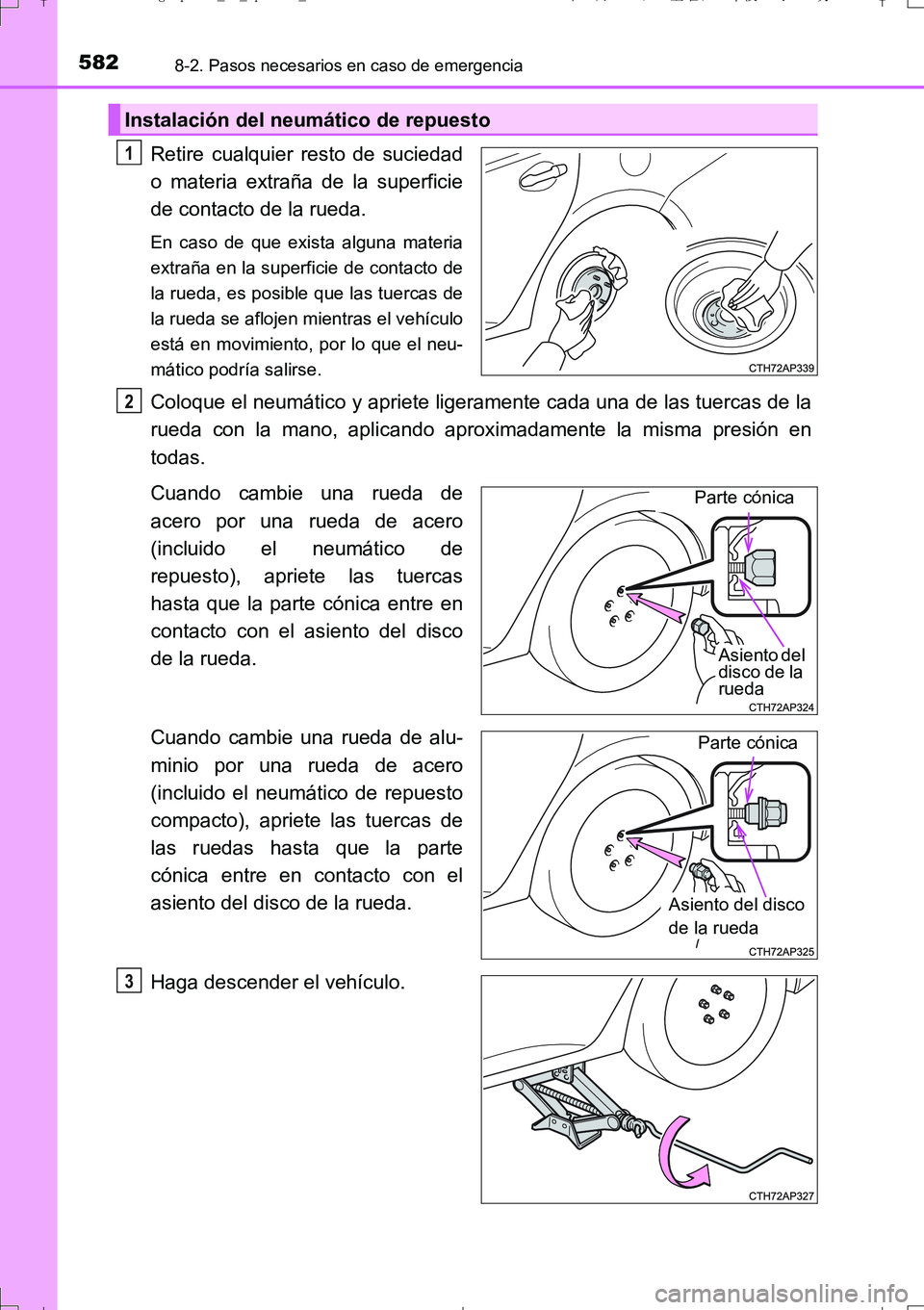

5828-2. Pasos necesarios en caso de emergencia
UK_AURIS_Touring_Sport_ES (OM12L16S)
Retire cualquier resto de suciedad
o materia extraña de la superficie
de contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, por lo que el neu-
mático podría salirse.
Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas.
Cuando cambie una rueda de
acero por una rueda de acero
(incluido el neumático de
repuesto), apriete las tuercas
hasta que la parte cónica entre en
contacto con el asiento del disco
de la rueda.
Cuando cambie una rueda de alu-
minio por una rueda de acero
(incluido el neumático de repuesto
compacto), apriete las tuercas de
las ruedas hasta que la parte
cónica entre en contacto con el
asiento del disco de la rueda.
Haga descender el vehículo.
Instalación del neumático de repuesto
1
2
Parte cónica
Asiento del
disco de la
rueda
Parte cónica
Asiento del disco
de la rueda
3
AURIS Touring Sports_OM_Spanish_OM12L16S.book 582 ページ ２０１６年７月２９日　金曜日　午後２時２０分

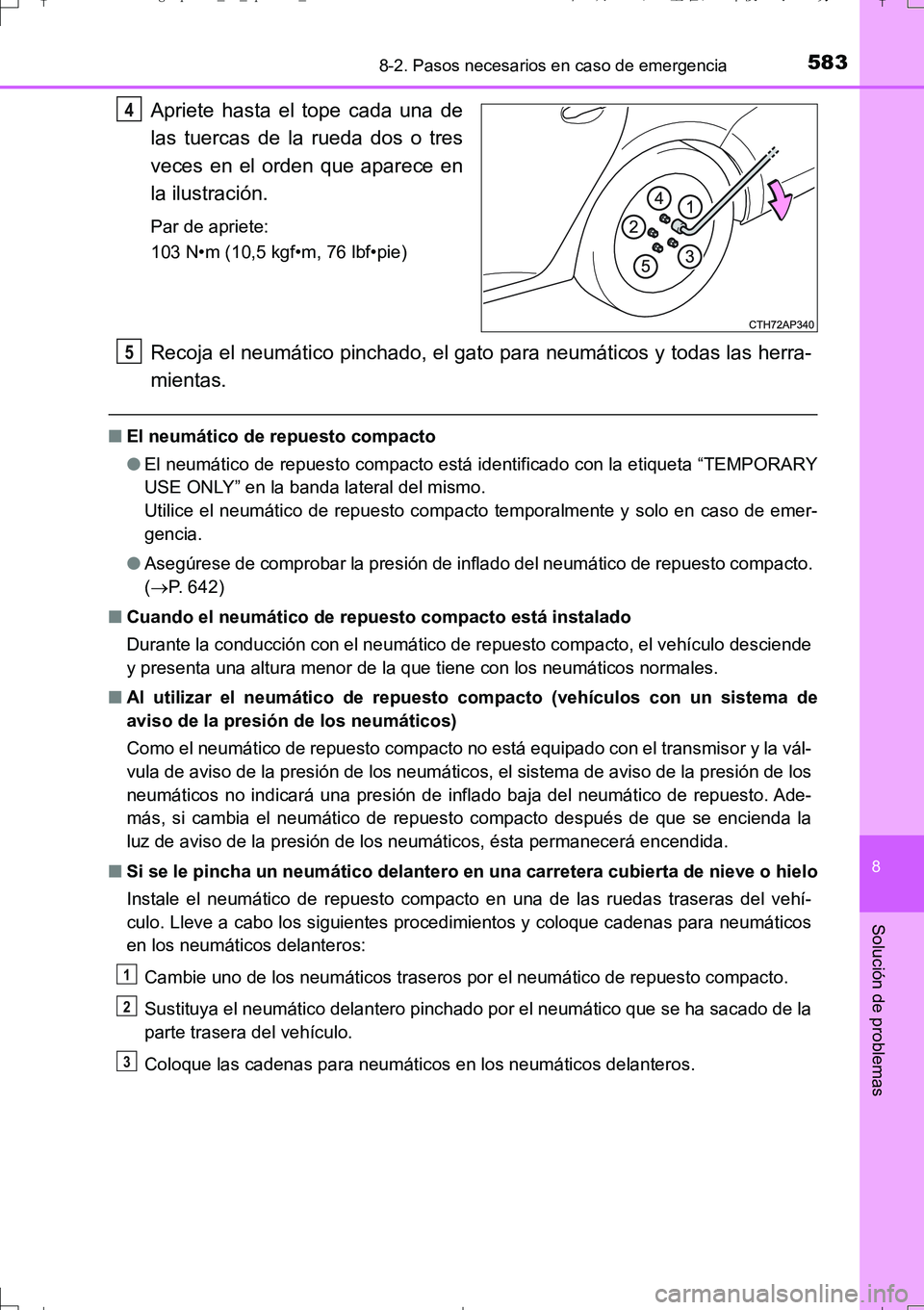

5838-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_Touring_Sport_ES (OM12L16S)
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que aparece en
la ilustración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
Recoja el neumático pinchado, el gato para neumáticos y todas las herra-
mientas.
■El neumático de repuesto compacto
●El neumático de repuesto compacto está identificado con la etiqueta “TEMPORARY
USE ONLY” en la banda lateral del mismo.
Utilice el neumático de repuesto compacto temporalmente y solo en caso de emer-
gencia.
●Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
(P. 6 4 2 )
■Cuando el neumático de repuesto compacto está instalado
Durante la conducción con el neumático de repuesto compacto, el vehículo desciende
y presenta una altura menor de la que tiene con los neumáticos normales.
■Al utilizar el neumático de repuesto compacto (vehículos con un sistema de
aviso de la presión de los neumáticos)
Como el neumático de repuesto compacto no está equipado con el transmisor y la vál-
vula de aviso de la presión de los neumáticos, el sistema de aviso de la presión de los
neumáticos no indicará una presión de inflado baja del neumático de repuesto. Ade-
más, si cambia el neumático de repuesto compacto después de que se encienda la
luz de aviso de la presión de los neumáticos, ésta permanecerá encendida.
■Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
Instale el neumático de repuesto compacto en una de las ruedas traseras del vehí-
culo. Lleve a cabo los siguientes procedimientos y coloque cadenas para neumáticos
en los neumáticos delanteros:
Cambie uno de los neumáticos traseros por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático que se ha sacado de la
parte trasera del vehículo.
Coloque las cadenas para neumáticos en los neumáticos delanteros.
4
5
1
2
3
AURIS Touring Sports_OM_Spanish_OM12L16S.book 583 ページ ２０１６年７月２９日　金曜日　午後２時２０分

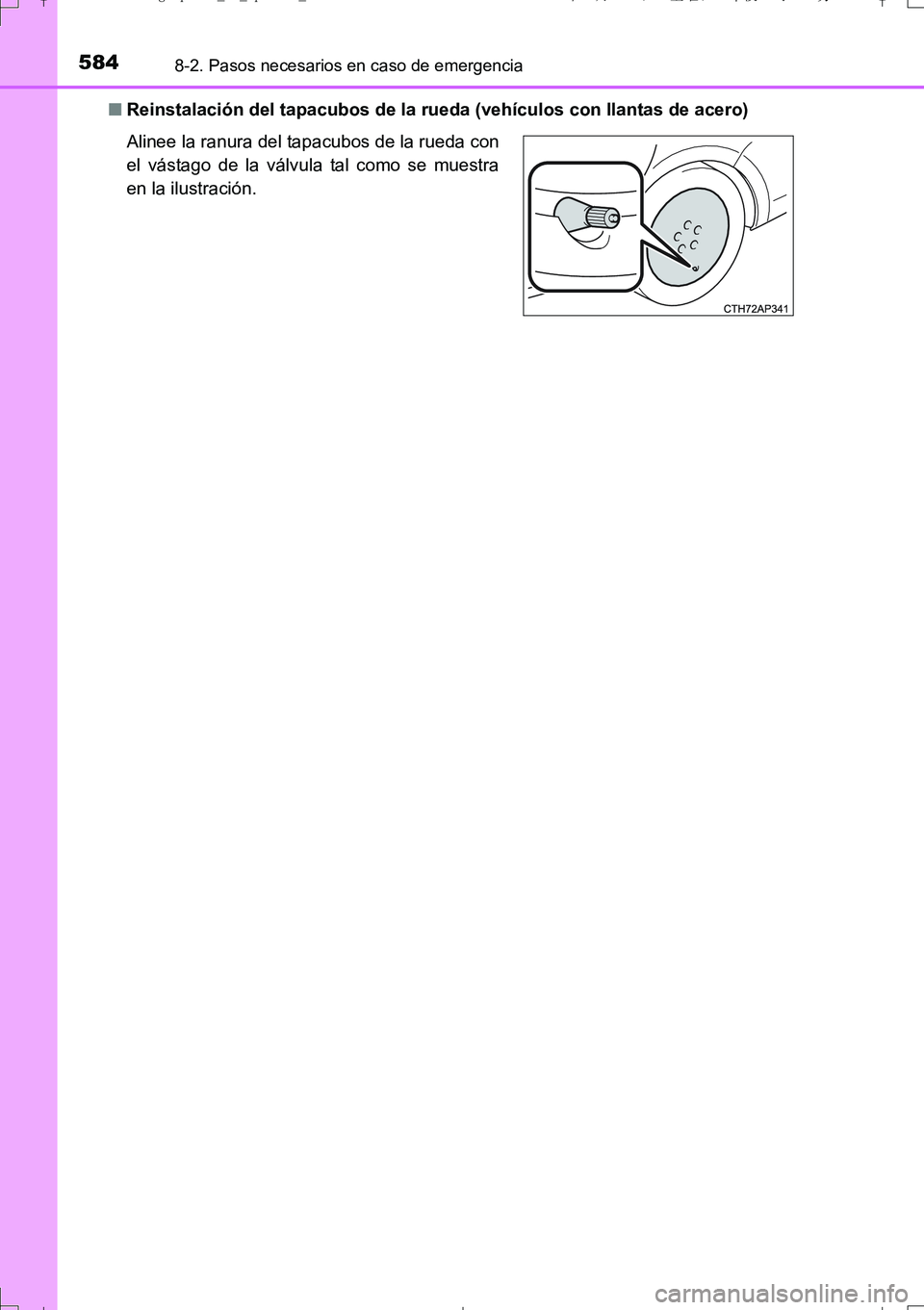

5848-2. Pasos necesarios en caso de emergencia
UK_AURIS_Touring_Sport_ES (OM12L16S)■Reinstalación del tapacubos de la rueda (vehículos con llantas de acero)
Alinee la ranura del tapacubos de la rueda con
el vástago de la válvula tal como se muestra
en la ilustración.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 584 ページ ２０１６年７月２９日　金曜日　午後２時２０分
