2017 TOYOTA AURIS TOURING SPORTS Manual del propietario (in Spanish)

5217-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)
●Destornillador de cabeza plana
●Destornillador de cabeza plana pequeño
●Pila de litio CR2016 (vehículos sin sistema de llave inteligente) o CR2032
(vehículos con sistema de llave inteligente)
Vehículos sin sistema de llave inteligente
Retire la cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la pila agotada.
Introduzca una pila nueva con el termi-
nal “+” orientado hacia arriba.

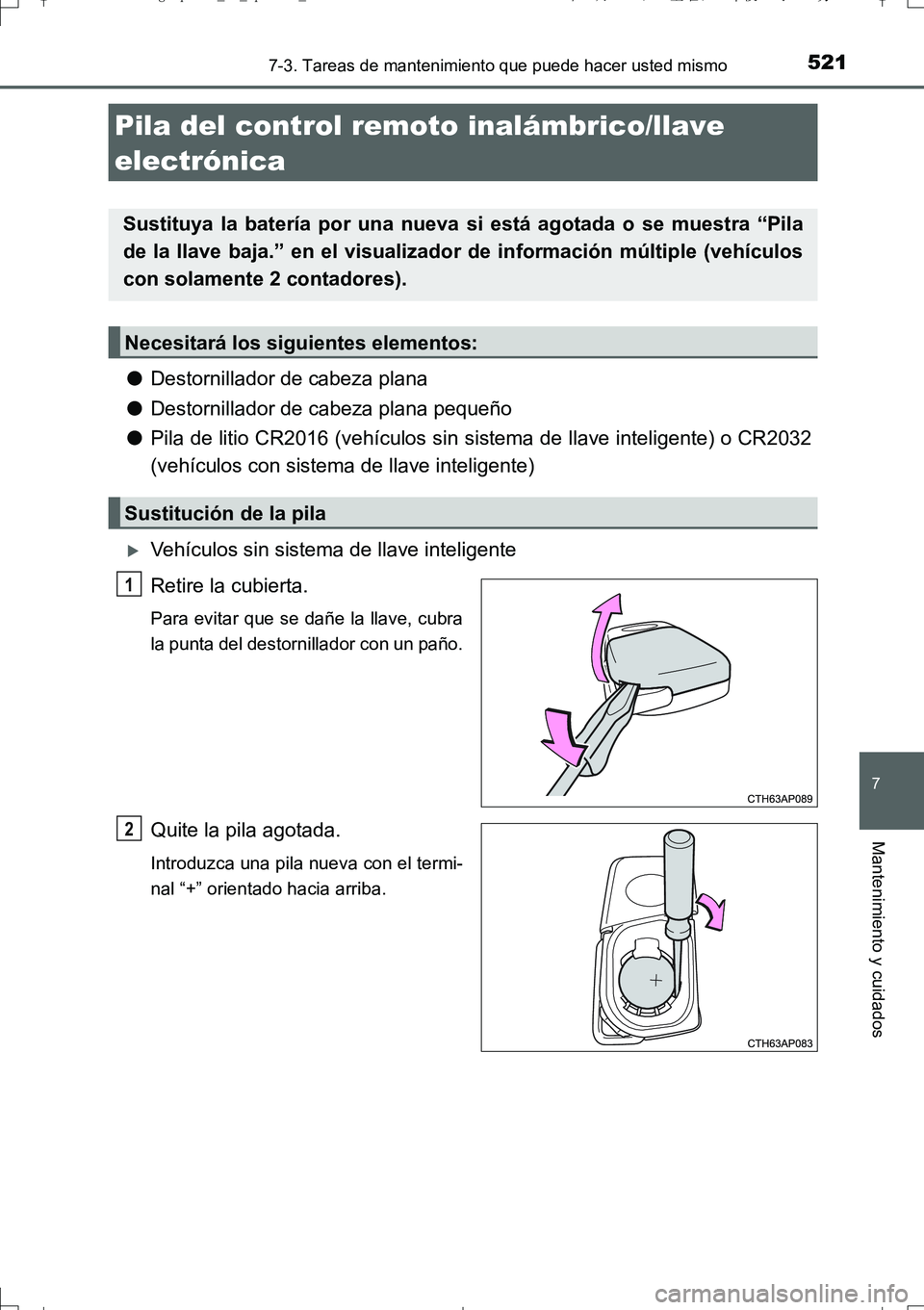

Pila del control remoto inalámbrico/llave
electrónica
Sustituya la batería por una nueva si está agotada o se muestra “Pila
de la llave baja.” en el visualizador de información múltiple (vehículos
con solamente 2 contadores).
Necesitará los siguientes elementos:
Sustitución de la pila
1
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 521 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5227-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)

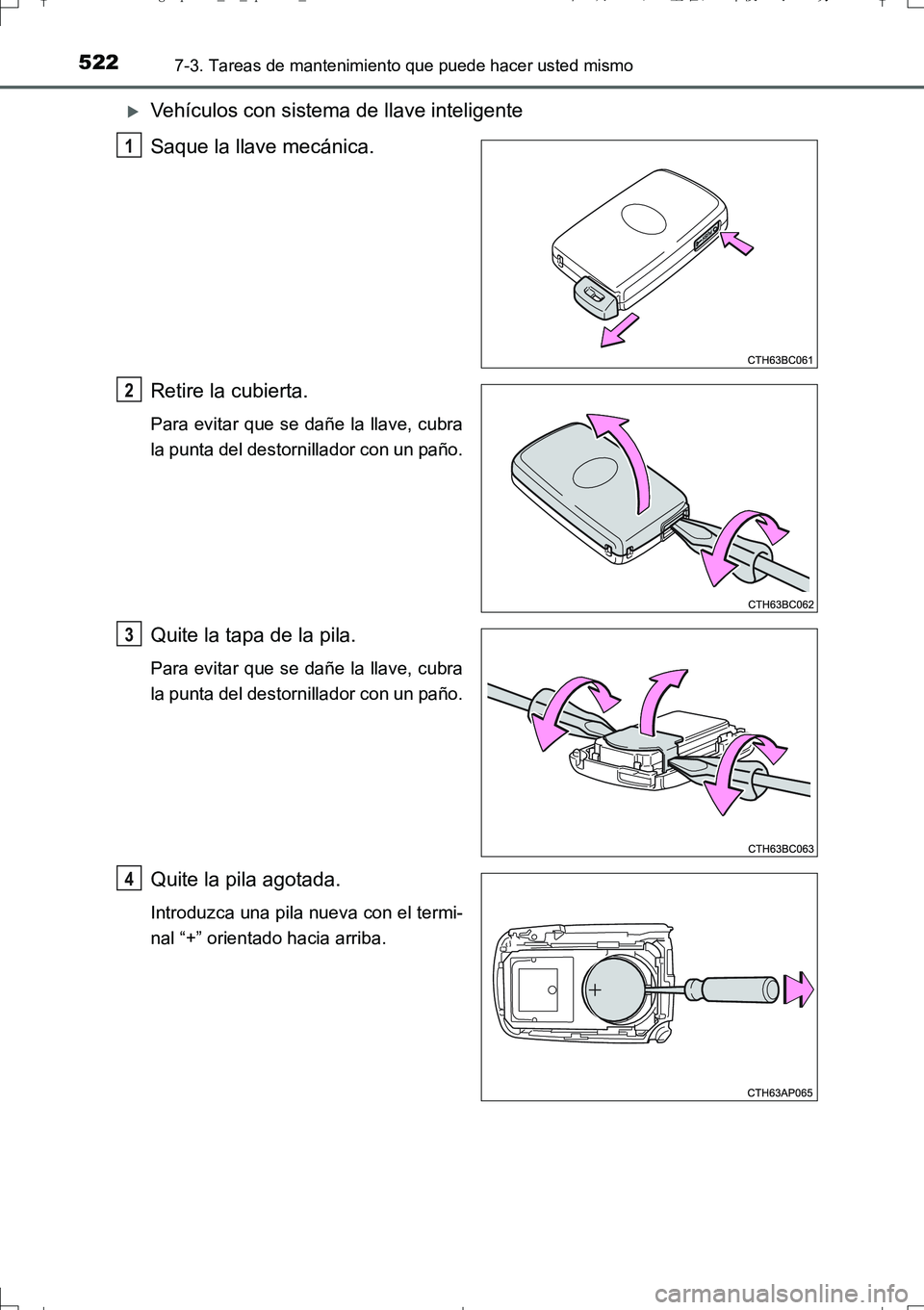

Vehículos con sistema de llave inteligente
Saque la llave mecánica.
Retire la cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la tapa de la pila.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la pila agotada.
Introduzca una pila nueva con el termi-
nal “+” orientado hacia arriba.
1
2
3
4
AURIS Touring Sports_OM_Spanish_OM12L16S.book 522 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5237-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)

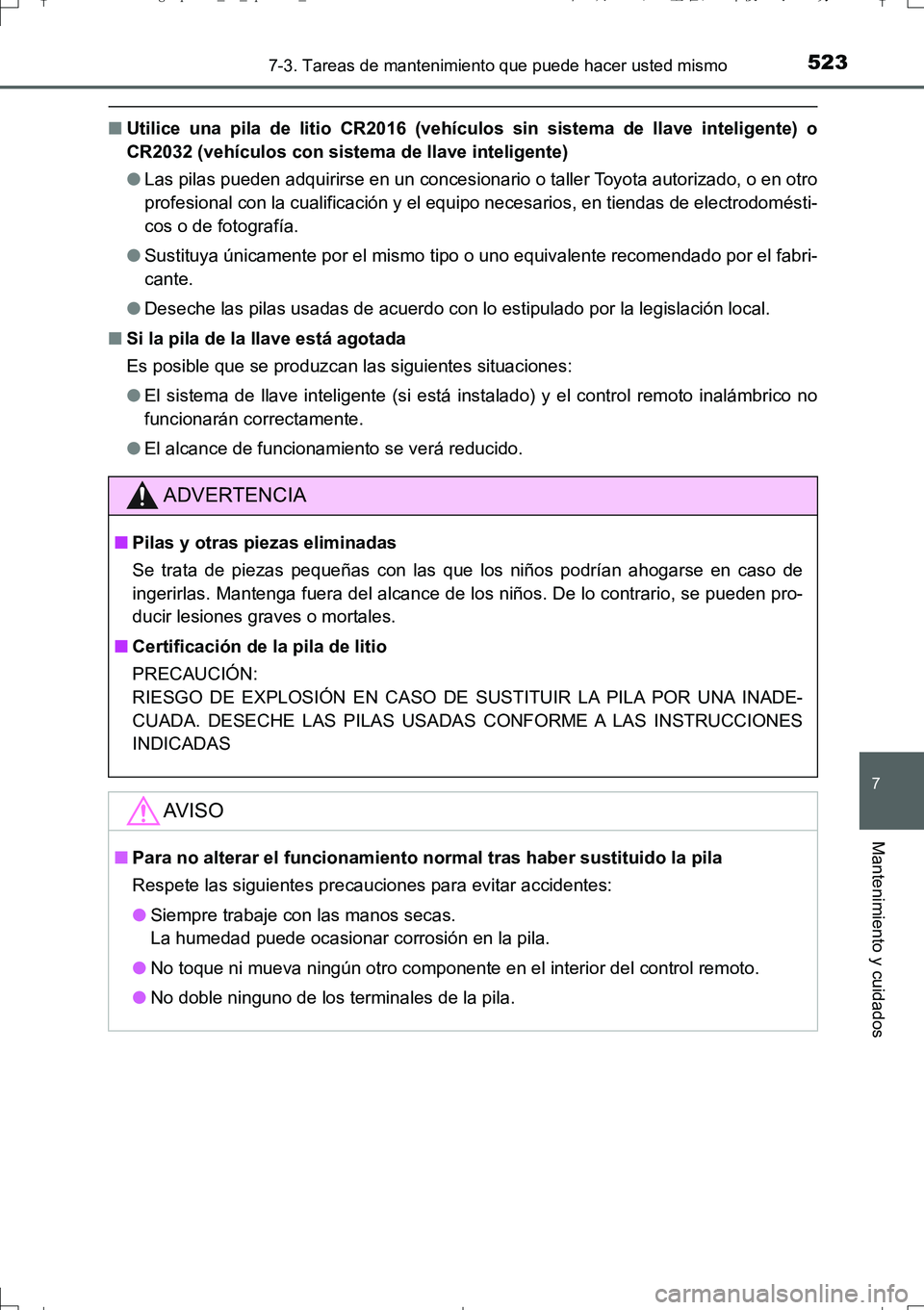

■Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
●Las pilas pueden adquirirse en un concesionario o taller Toyota autorizado, o en otro
profesional con la cualificación y el equipo necesarios, en tiendas de electrodomésti-
cos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado por el fabri-
cante.
●Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
●El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
●El alcance de funcionamiento se verá reducido.
ADVERTENCIA
■Pilas y otras piezas eliminadas
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantenga fuera del alcance de los niños. De lo contrario, se pueden pro-
ducir lesiones graves o mortales.
■Certificación de la pila de litio
PRECAUCIÓN:
RIESGO DE EXPLOSIÓN EN CASO DE SUSTITUIR LA PILA POR UNA INADE-
CUADA. DESECHE LAS PILAS USADAS CONFORME A LAS INSTRUCCIONES
INDICADAS
AV I S O
■Para no alterar el funcionamiento normal tras haber sustituido la pila
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
●No toque ni mueva ningún otro componente en el interior del control remoto.
●No doble ninguno de los terminales de la pila.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 523 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5247-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)

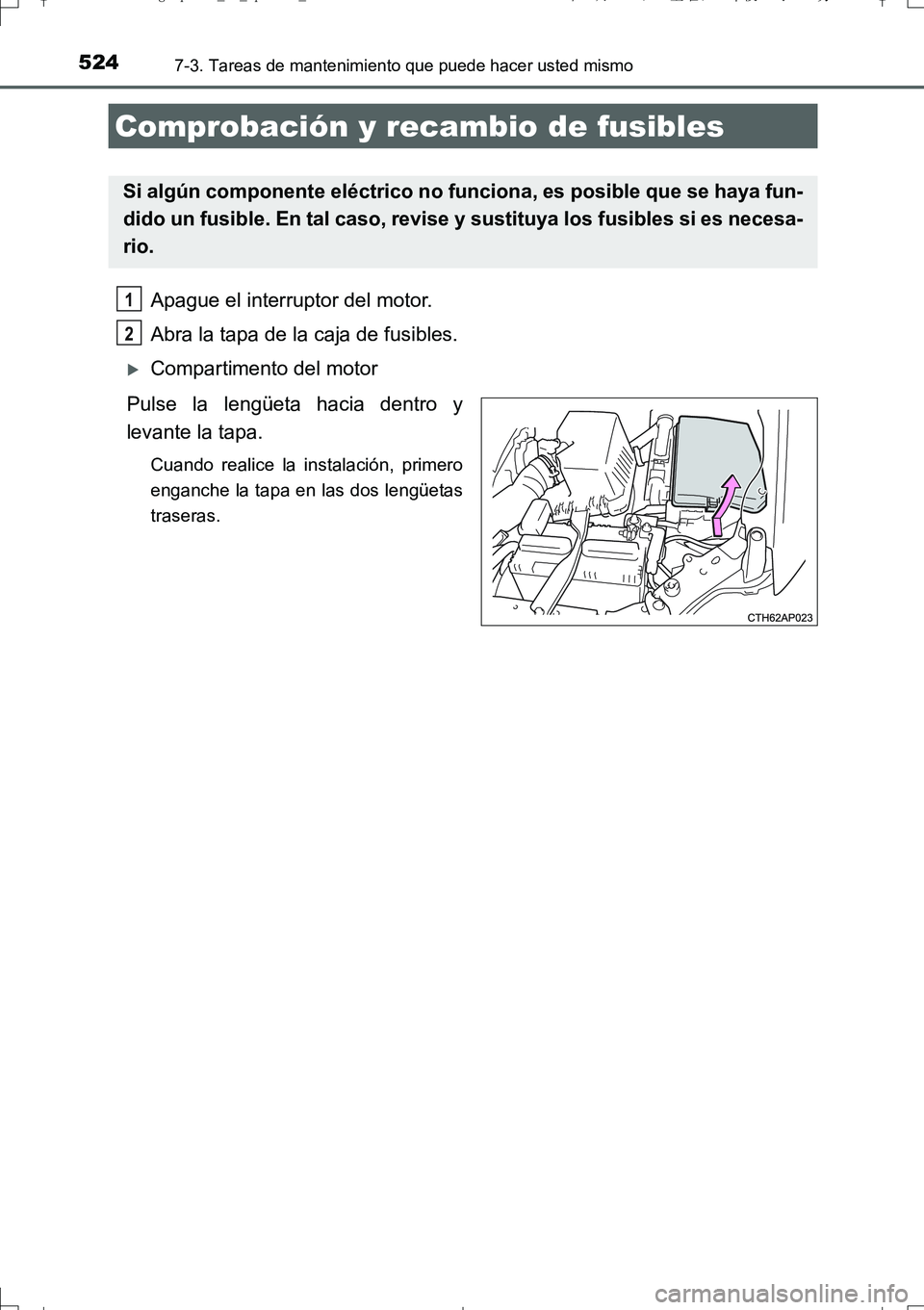

Apague el interruptor del motor.
Abra la tapa de la caja de fusibles.
Compartimento del motor
Pulse la lengüeta hacia dentro y
levante la tapa.
Cuando realice la instalación, primero
enganche la tapa en las dos lengüetas
traseras.
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fun-
dido un fusible. En tal caso, revise y sustituya los fusibles si es necesa-
rio.
1
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 524 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5257-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)

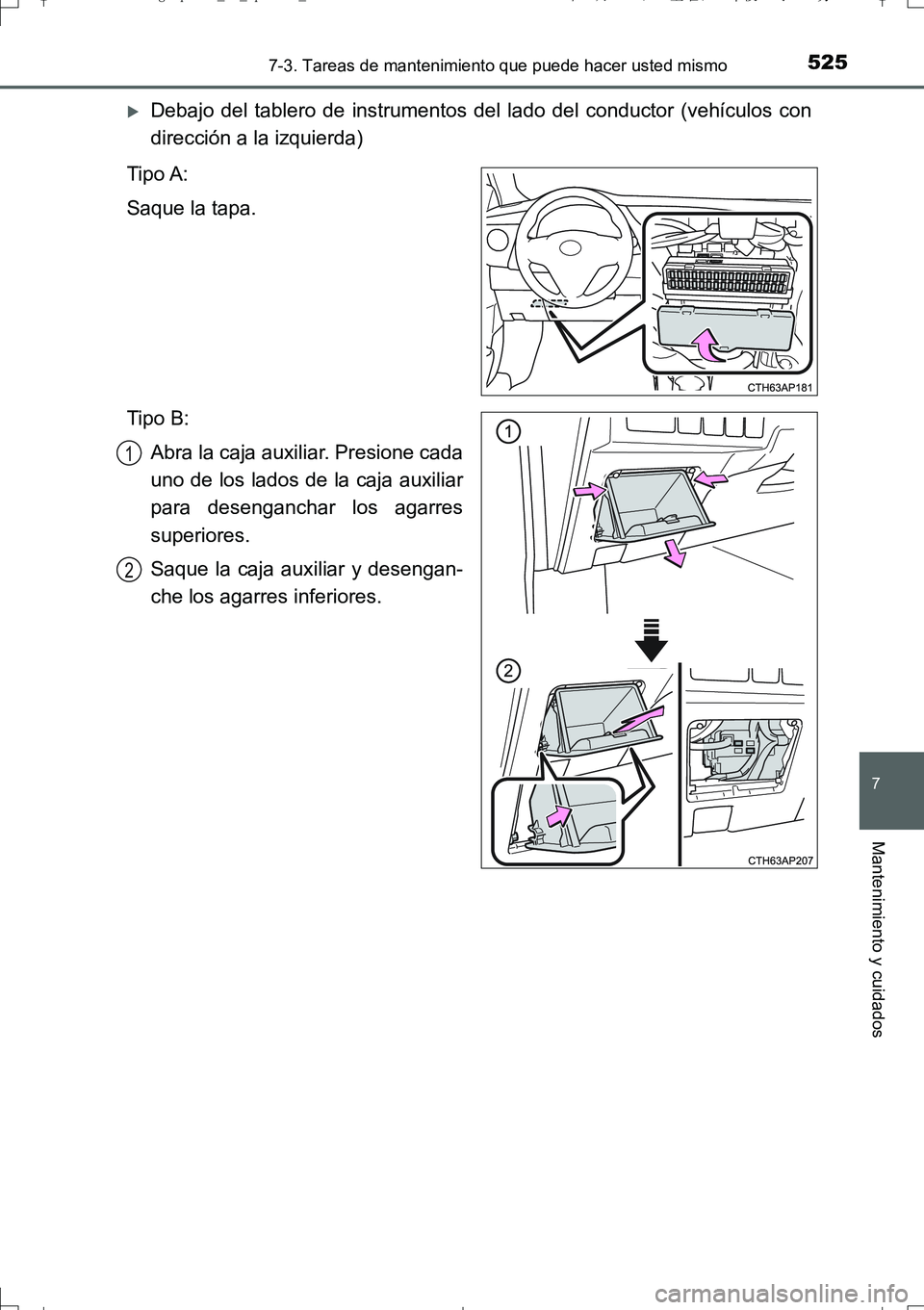

Debajo del tablero de instrumentos del lado del conductor (vehículos con
dirección a la izquierda)
Tipo A:
Saque la tapa.
Tipo B:
Abra la caja auxiliar. Presione cada
uno de los lados de la caja auxiliar
para desenganchar los agarres
superiores.
Saque la caja auxiliar y desengan-
che los agarres inferiores.
1
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 525 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5267-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)

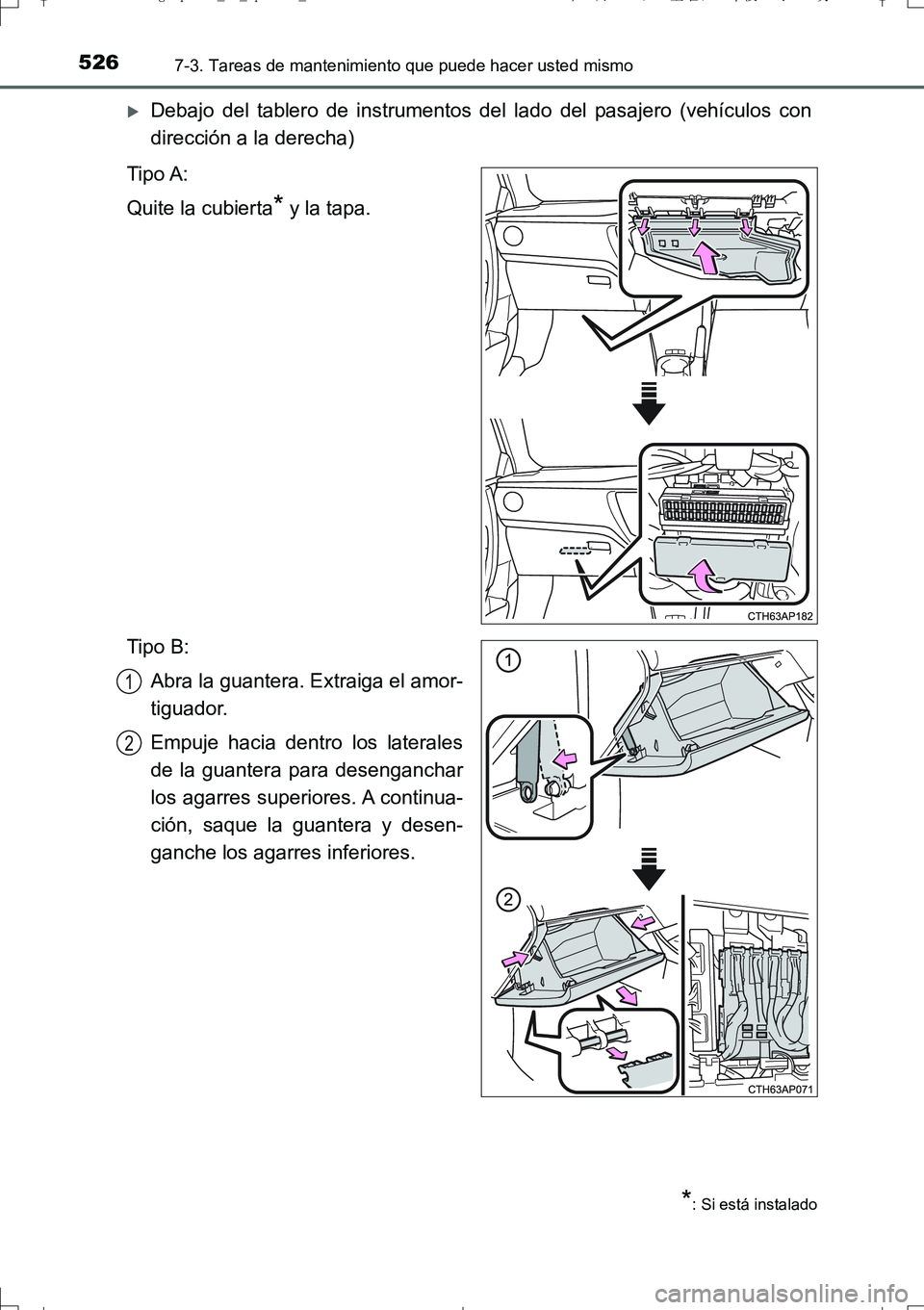

Debajo del tablero de instrumentos del lado del pasajero (vehículos con
dirección a la derecha)
Tipo A:
Quite la cubierta
* y la tapa.
Tipo B:
Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro los laterales
de la guantera para desenganchar
los agarres superiores. A continua-
ción, saque la guantera y desen-
ganche los agarres inferiores.
*: Si está instalado
1
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 526 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5277-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12L16S)

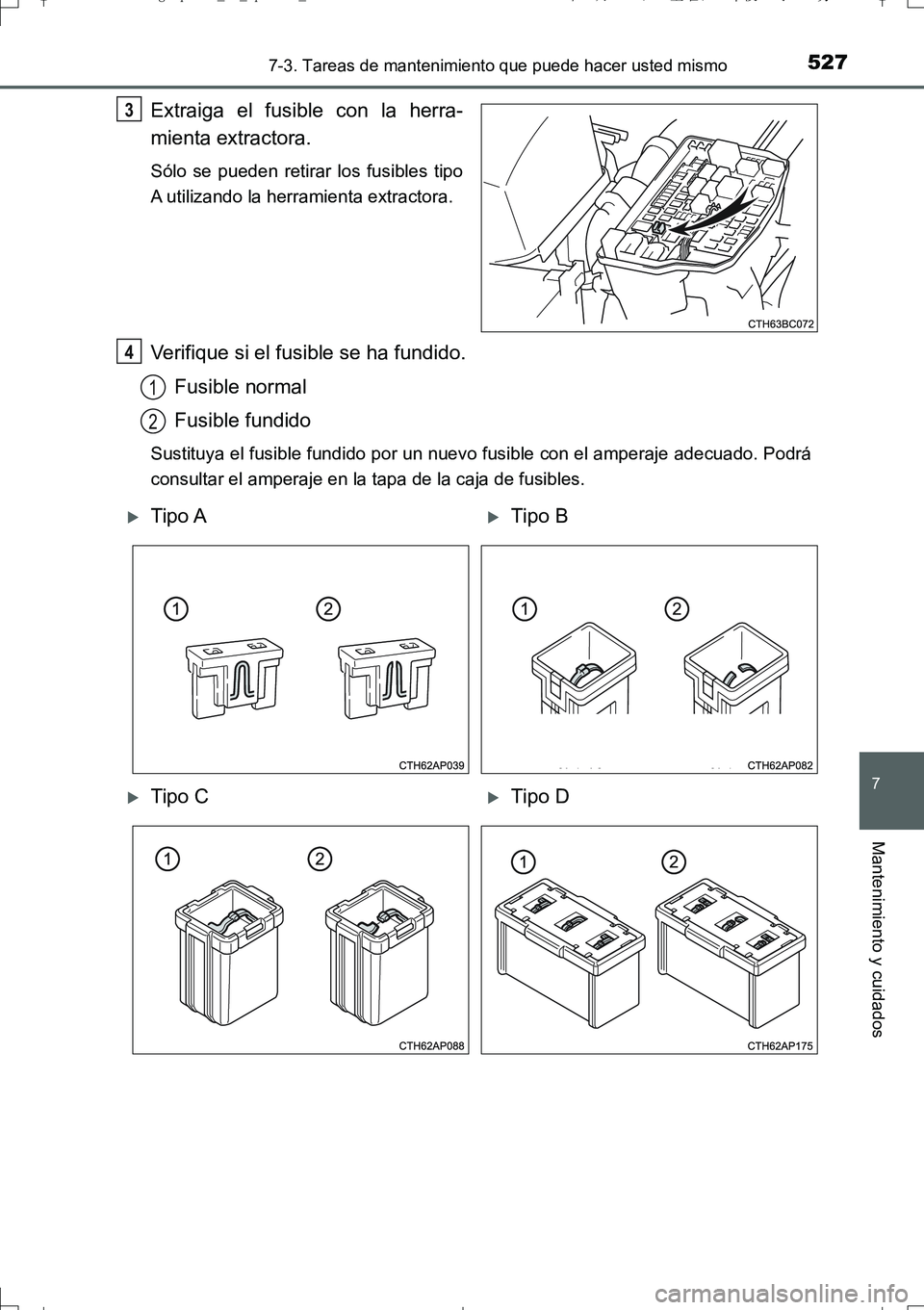

Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.
Verifique si el fusible se ha fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
3
4
1
2
Tipo ATipo B
Tipo CTipo D
AURIS Touring Sports_OM_Spanish_OM12L16S.book 527 ページ ２０１６年７月２９日　金曜日　午後２時２０分

5287-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12L16S)

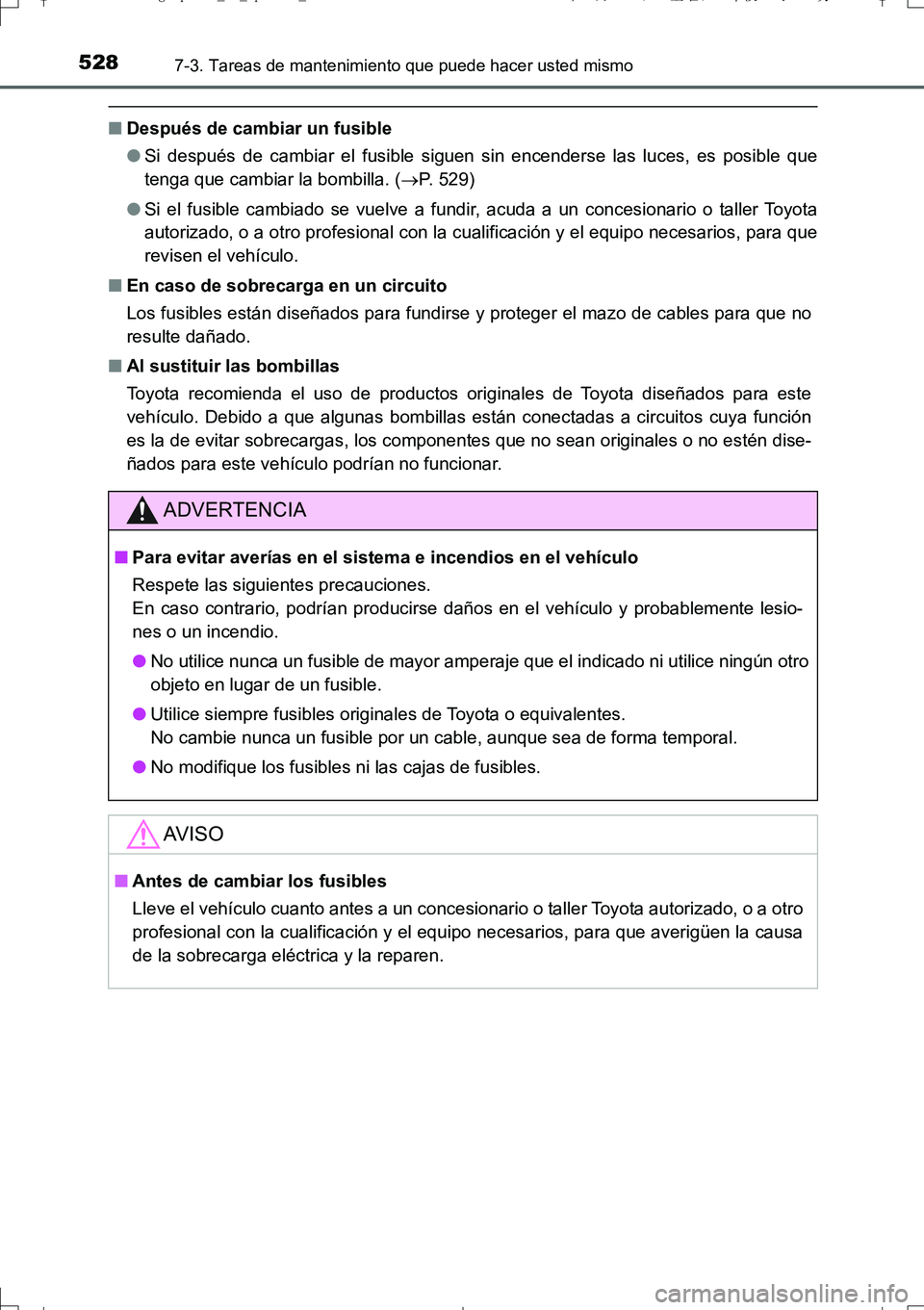

■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. (P. 529)
●Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que
revisen el vehículo.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■Al sustituir las bombillas
Toyota recomienda el uso de productos originales de Toyota diseñados para este
vehículo. Debido a que algunas bombillas están conectadas a circuitos cuya función
es la de evitar sobrecargas, los componentes que no sean originales o no estén dise-
ñados para este vehículo podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen la causa
de la sobrecarga eléctrica y la reparen.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 528 ページ ２０１６年７月２９日　金曜日　午後２時２０分
