2017 TOYOTA AURIS TOURING SPORTS Manual de utilização (in Portuguese)

6159-1. Especificações
9
Especificações do veículo
■Número do motor
O número do motor encontra-se gravado no bloco do motor, como
indicado na figura.
XMotor 1NR-FE XMotor 1ZR-FAE
XMotor 8NR-FTS XMotor 1ND-TV
XMotor 1WW

6169-1. Especificações
XMotores 1NR-FE e 1ZR-FAE

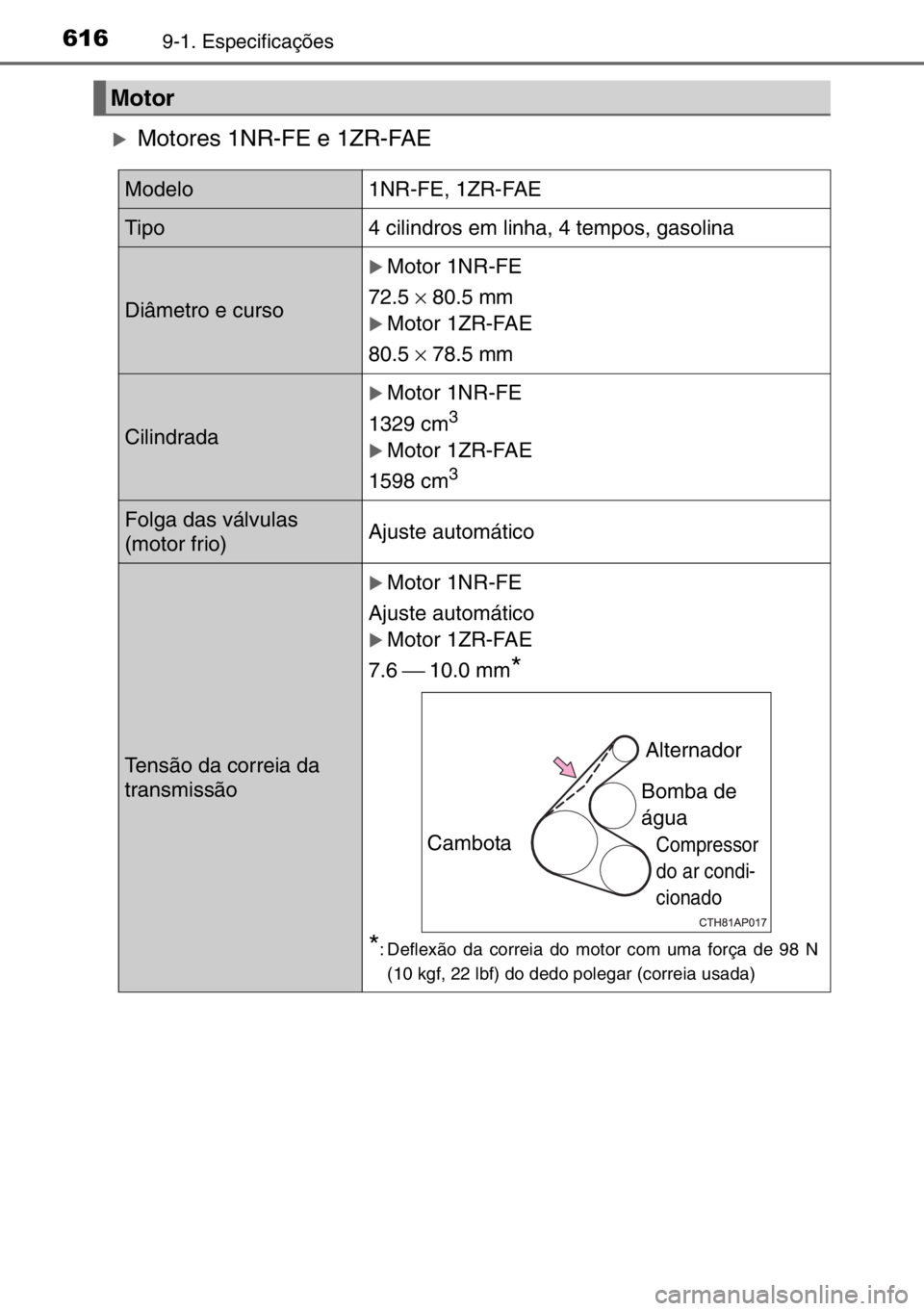

Motor
Modelo1NR-FE, 1ZR-FAE
Tipo4 cilindros em linha, 4 tempos, gasolina
Diâmetro e curso
XMotor 1NR-FE
72.5× 80.5 mm
XMotor 1ZR-FAE
80.5× 78.5 mm
Cilindrada
XMotor 1NR-FE
1329 cm
3
XMotor 1ZR-FAE
1598 cm
3
Folga das válvulas
(motor frio)Ajuste automático
Tensão da correia da
transmissão
XMotor 1NR-FE
Ajuste automático
XMotor 1ZR-FAE
7.6⎯ 10.0 mm
*
*
: Deflexão da correia do motor com uma força de 98 N
(10 kgf, 22 lbf) do dedo polegar (correia usada)
Alternador
Bomba de
água
Compressor
do ar condi-
cionadoCambota

6179-1. Especificações
9
Especificações do veículo
XMotor 8NR-FTS
XMotores 1ND-TV e 1WW
Modelo8NR-FTS
Tipo4 cilindros em linha, 4 tempos, gasolina (com
turbocompressor)
Diâmetro e curso71.5× 74.5 mm
Cilindrada1197 cm3
Folga das válvulas
(motor frio)Ajuste automático
Tensão da correia da
transmissãoAjuste automático
Modelo 1ND-TV, 1WW
Tipo4 cilindros em linha, 4 tempos, diesel (com tur-
bocompressor)
Diâmetro e curso
XMotor 1ND-TV
73.0× 81.5 mm
XMotor 1WW
78.0× 83.6 mm
Cilindrada
XMotor 1ND-TV
1364 cm
3
XMotor 1WW
1598 cm
3
Folga das válvulas
(motor frio)
XMotor 1ND-TV
Admissão: 0.11 ⎯ 0.17 mm
Saída: 0.14 ⎯ 0.20 mm
XMotor 1WW
Ajuste automático
Tensão da correia da
transmissãoAjuste automático

6189-1. Especificações
XMotor a gasolina
XMotor diesel
ATENÇÃO
■Tipo de correia da transmissão (motor 1ND-TV)
A correia de transmissão de elevada resistência é utilizada para o lado
alternador da correia de transmissão. Quando substituir a correia de trans-
missão utilize uma genuína Toyota ou uma correia de resistência equiva-
lente. Se não for utilizada uma correia de transmissão de alta resistência, a
longevidade da mesma pode ser inferior ao expectável. A correia de trans-
missão de elevada resistência é uma correia com um núcleo em Aramida
que possui maior resistência quando comparada com as correias normal-
mente disponíveis com núcleos PET ou PEN.
Combustível
Tipo de combustível
Na zona da UE:
Apenas gasolina sem chumbo em conformidade
com a norma Europeia EN228
Fora da zona da UE:
Apenas gasolina sem chumbo
Número de octanas95 octanas ou superior
Capacidade do depósito
de combustível
(Referência)
50 L
Tipo de combustível
Na zona da UE:
Combustível diesel em conformidade com a
norma Europeia EN590
Fora da zona da UE:
Combustível diesel que contenha 50 ppm de
enxofre ou menos
Índice de cetano48 ou superior
Capacidade do depósito
de combustível
(Referência)
50 L

6199-1. Especificações
9
Especificações do veículo
*: A capacidade de óleo do motor é uma quantidade referência a ser utili-
zada quando trocar o óleo do motor. Aqueça e desligue o motor, aguarde
mais de 5 minutos e verifique o óleo do motor com a vareta.
■
Escolher o óleo do motor
XMotores 1NR-FE e 1ZR-FAE
O seu Toyota sai de fábrica atestado com o óleo "Toyota Genuine
Motor Oil". A Toyota recomenda a utilização do óleo genuíno
Toyota. ("Toyota Genuine Motor Oil"). Também pode ser utilizado
outro óleo de qualidade equivalente.
Tipo de óleo:
0W-20, 5W-30 e 10W-30:
Óleo do motor tipo API SL "Energy-Conserving", SM "Energy-Con-
serving" ou SN "Resource-Conserving"; ou ILSAC multigrade
15W-40:
Óleo do motor tipo API, SL, SM ou SN multigrade
Sistema de lubrificação
Capacidade de óleo
(Esvaziar e repor o nível ⎯
referência
*)
Com filtro
XMotor 1NR-FE
3,4 L
XMotor 1ZR-FAE
4,2 L
XMotor 8NR-FTS
4,0 L
XMotor 1ND-TV
3,7 L
XMotor 1WW
5,2 L
Sem filtroXMotor 1NR-FE
3,2 L
XMotor 1ZR-FAE
3,9 L
XMotor 8NR-FTS
3,7 L
XMotor 1ND-TV
3,3 L
XMotor 1WW
4,9 L

6209-1. Especificações
Viscosidade recomendada (SAE):
O seu veículo sai de fábrica
com o óleo SAE 0W-20, a
melhor escolha em termos de
economia de combustível e de
arranque em tempo frio.
Se o óleo SAE 0W-20 não esti-
ver disponível, pode ser utili-
zado o óleo SAE 5W-30.
Contudo, este deve ser substi-
tuído pelo SAE 0W-20 na
mudança de óleo seguinte.
Se utilizar SAE 10W-30 ou um
óleo com uma viscosidade
superior em temperaturas
extremamente baixas, pode
haver dificuldade no arranque
do motor, pelo que se reco-
menda a utilização de óleo do
motor SAE OW-20 ou 5W-30.
Viscosidade do óleo (0W-20 é aqui explicado como um exemplo):
• O 0W em 0W-20 indica a característica do óleo, que permite o
arranque do motor em tempo frio. Óleos com um valor inferior
antes do W permitem um arranque mais fácil do motor em tempo
frio.
• O valor 20 em 0W-20 indica a viscosidade do óleo quando se
encontra a elevada temperatura. Um óleo com viscosidade
superior (um com um valor mais elevado) pode ser mais ade-
quado se a viatura é sujeita a altas velocidades, ou a condições
extremas de carga.
Gama de temperaturas previstas
antes da próxima mudança de óleo.
De preferência

6219-1. Especificações
9
Especificações do veículo
Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são colocadas em
alguns recipientes de óleo, a fim de o ajudar a escolher o óleo que
deve utilizar.
Símbolo de serviço API
Parte superior: "API SERVICE
SN" Significa a qualidade do
óleo designado pelo API(Insti-
tuto Americano do Petróleo)
Parte central: "SAE 0W-20"
Indica a gama de viscosidade
SAE
Parte inferior: "Resource-Con-
serving" significa que o óleo tem
capacidade de poupança de
combustível e é "amigo do
ambiente".
Marca de Certificação do ILSAC
A Marca de Certificação "ILSAC" (Comité Internacional de Padroniza-
ção e Aprovação de Lubrificantes) é apresentada na frente da embala-
gem.
XMotor 8NR-FTS
No seu Toyota é utilizado óleo genuíno Toyota para motores a
gasolina turboalimentados de tamanho reduzido. ("Toyota Genuine
Motor Oil SAE 0W-20 for Downsized Turbo Gasoline Engines"). Uti-
lize "Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo
Gasoline Engines" aprovado pela Toyota ou outro óleo de quali-
dade equivalente que satisfaça o seguinte grau de viscosidade.
Tipo de óleo:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines" ou óleo do motor do tipo API SL "Energy-Conser-
ving", SM "Energy-Conserving" ou SN "Resource-Conserving"; ou
ILSAC multigrade
Grau de viscosidade:
SAE 0W-20 e 5W30
1
2

6229-1. Especificações
Viscosidade recomendada (SAE):
O seu veículo sai de fábrica
com o óleo "Toyota Genuine
Motor Oil SAE 0W-20 for Down-
sized Turbo Gasoline Engines",
a melhor escolha em termos de
economia de combustível e de
arranque em tempo frio.
Se o óleo SAE 0W-20 não estiver disponível, pode ser utilizado o
óleo SAE 5W-30. Contudo, este deve ser substituído pelo SAE
0W-20 na mudança de óleo seguinte.
Viscosidade do óleo (0W-20 é aqui explicado como um exemplo):
• O 0W em 0W-20 indica a característica do óleo, que permite o
arranque do motor em tempo frio. Óleos com um valor inferior
antes do W permitem um arranque mais fácil do motor em tempo
frio.
• O valor 20 em 0W-20 indica a viscosidade do óleo quando se
encontra a elevada temperatura. Um óleo com viscosidade
superior (um com um valor mais elevado) pode ser mais ade-
quado se a viatura é sujeita a altas velocidades, ou a condições
extremas de carga.
Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são colocadas em
alguns recipientes de óleo, a fim de o ajudar a escolher o óleo que
deve utilizar.
Símbolo de serviço API
Parte superior: "API SERVICE
SN" significa a qualidade do
óleo designado pelo API (Insti-
tuto Americano do Petróleo)
Parte central: "SAE 0W-20"
Indica a gama de viscosidade
SAE
Parte inferior: "Resource-Con-
serving" significa que o óleo tem
capacidade de poupança de
combustível e é "amigo do
ambiente".
Marca de Certificação do ILSAC
A Marca de Certificação "ILSAC" (Comité Internacional de Padronização
e Aprovação de Lubrificantes) é apresentada na frente da embalagem.
Gama de temperaturas previstas
antes da próxima mudança de óleo.
De preferência
1
2
