2017 PEUGEOT PARTNER TEPEE ELECTRIC Omistajan Käsikirja (in Finnish)

147

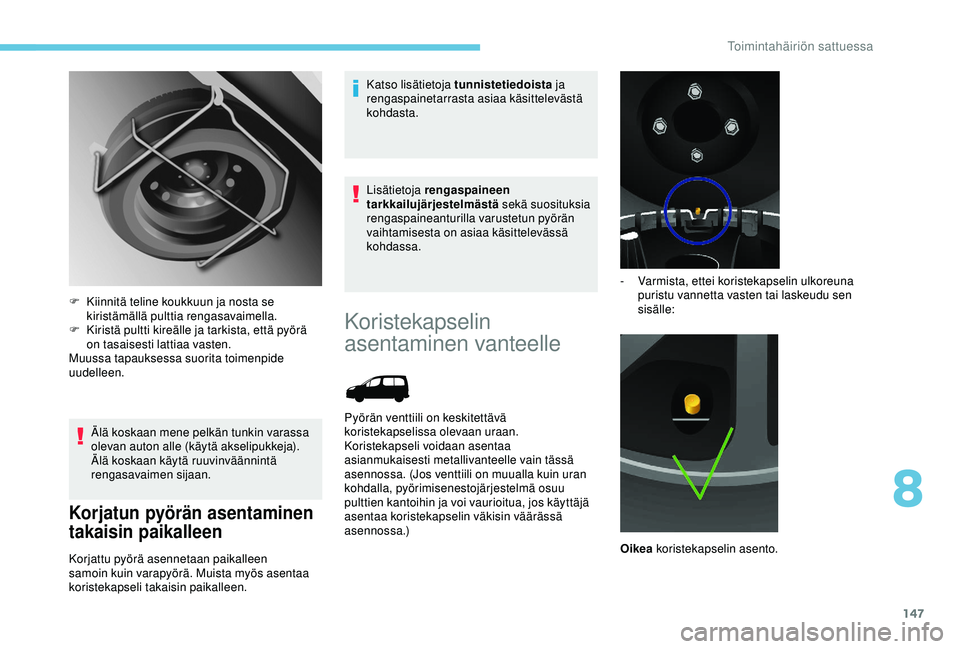

Älä koskaan mene pelkän tunkin varassa
olevan auton alle (käytä akselipukkeja).
Älä koskaan käytä ruuvinväännintä
rengasavaimen sijaan.
Korjatun pyörän asentaminen
takaisin paikalleen
Korjattu pyörä asennetaan paikalleen
samoin kuin varapyörä. Muista myös asentaa
koristekapseli takaisin paikalleen.Katso lisätietoja tunnistetiedoista
ja
rengaspainetarrasta asiaa käsittelevästä
kohdasta.
Lisätietoja rengaspaineen
tarkkailujärjestelmästä sekä suosituksia
rengaspaineanturilla varustetun pyörän
vaihtamisesta on asiaa käsittelevässä
kohdassa.
F
K
iinnitä teline koukkuun ja nosta se
kiristämällä pulttia rengasavaimella.
F
K
iristä pultti kireälle ja tarkista, että pyörä
on tasaisesti lattiaa vasten.
Muussa tapauksessa suorita toimenpide
uudelleen.
Koristekapselin
asentaminen vanteelle
Pyörän venttiili on keskitettävä
koristekapselissa olevaan uraan.
Koristekapseli voidaan asentaa
asianmukaisesti metallivanteelle vain tässä
asennossa. (Jos venttiili on muualla kuin uran
kohdalla, pyörimisenestojärjestelmä osuu
pulttien kantoihin ja voi vaurioitua, jos käyttäjä
asentaa koristekapselin väkisin väärässä
asennossa.) -

V
armista, ettei koristekapselin ulkoreuna
puristu vannetta vasten tai laskeudu sen
sisälle:
Oikea koristekapselin asento.
8
Toimintahäiriön sattuessa

148
Tarkista venttiilin sijainti suhteessa
koristekapselin renkaaseen.

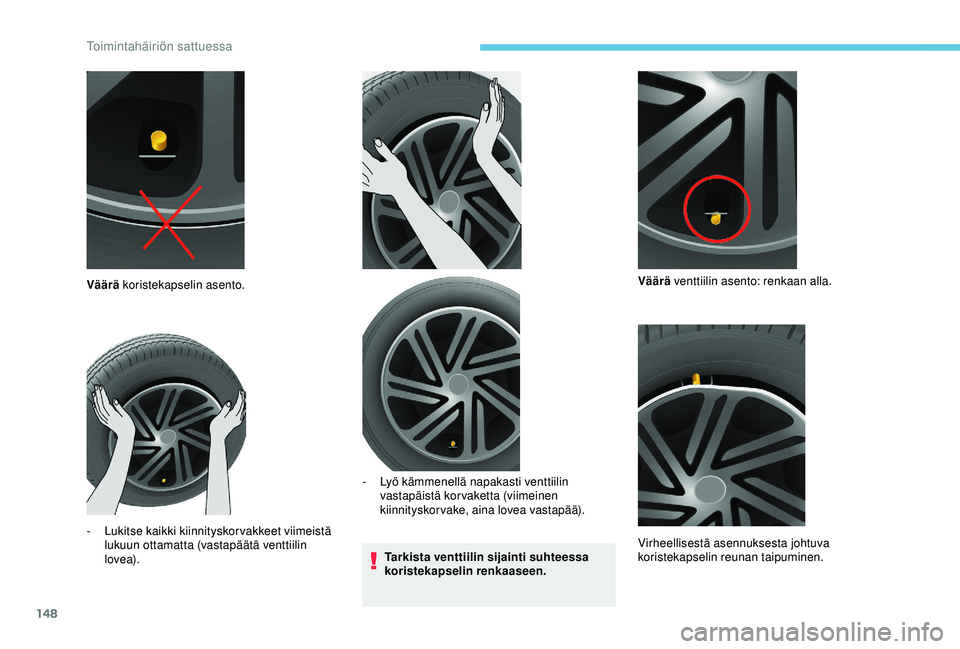

Väärä
koristekapselin asento.
-
L

ukitse kaikki kiinnityskorvakkeet viimeistä
lukuun ottamatta (vastapäätä venttiilin
l ovea). -
L

yö kämmenellä napakasti venttiilin
vastapäistä korvaketta (viimeinen
kiinnityskorvake, aina lovea vastapää). Väärä
venttiilin asento: renkaan alla.
Virheellisestä asennuksesta johtuva
koristekapselin reunan taipuminen.
Toimintahäiriön sattuessa

149
Noudata koristekapselin
asennusohjeita välttääksesi
kiinnityskorvakkeen rikkoutumisen ja
pyörännavan kehän taipumisen.
Oikea
venttiilin asento: renkaan päällä.

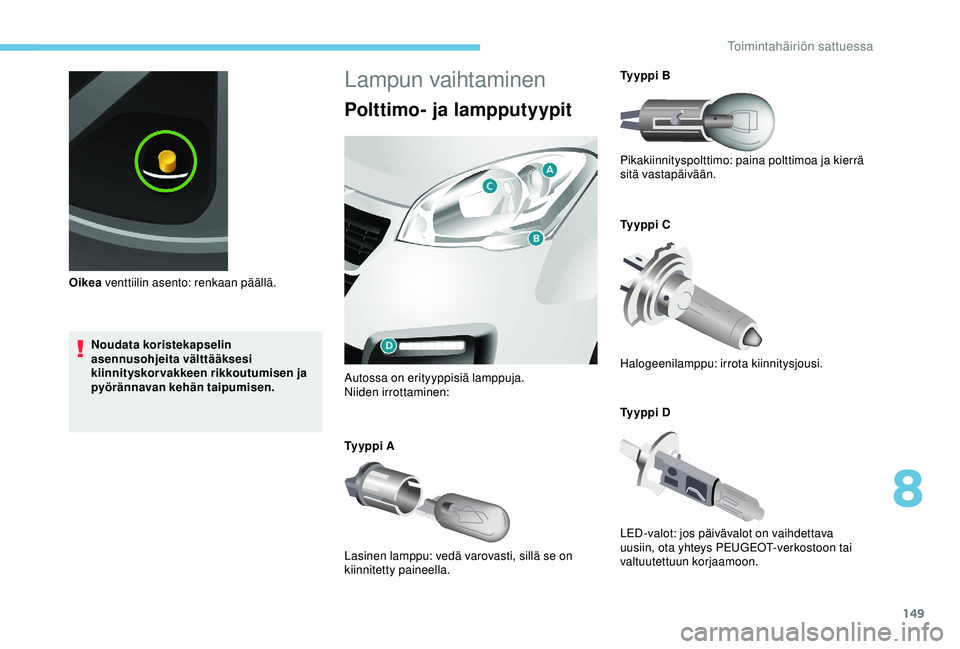

Lampun vaihtaminen
Polttimo- ja lampputyypit
Autossa on erityyppisiä lamppuja.
Niiden irrottaminen:
Ty y p p i A
Lasinen lamppu: vedä varovasti, sillä se on
kiinnitetty paineella. Ty y p p i B
Pikakiinnityspolttimo: paina polttimoa ja kierrä
sitä vastapäivään.
Ty y p p i C
Halogeenilamppu: irrota kiinnitysjousi.
Ty y p p i D
LED-valot: jos päivävalot on vaihdettava
uusiin, ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
8
Toimintahäiriön sattuessa

150

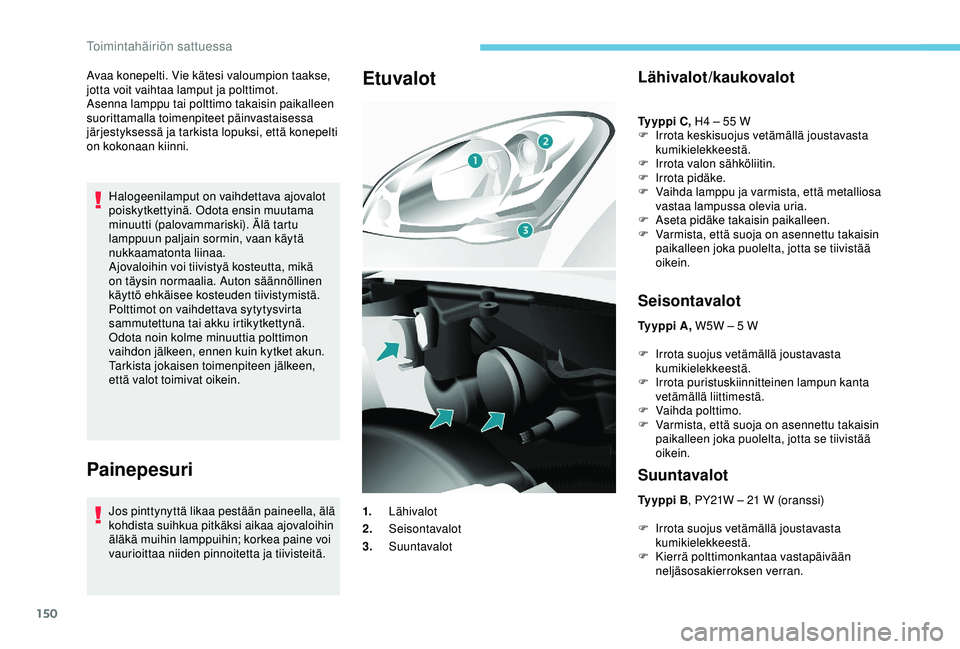

Avaa konepelti. Vie kätesi valoumpion taakse,
jotta voit vaihtaa lamput ja polttimot.
Asenna lamppu tai polttimo takaisin paikalleen
suorittamalla toimenpiteet päinvastaisessa
järjestyksessä ja tarkista lopuksi, että konepelti
on kokonaan kiinni.Halogeenilamput on vaihdettava ajovalot
poiskytkettyinä. Odota ensin muutama
minuutti (palovammariski). Älä tartu
lamppuun paljain sormin, vaan käytä
nukkaamatonta liinaa.
Ajovaloihin voi tiivistyä kosteutta, mikä
on täysin normaalia. Auton säännöllinen
käyttö ehkäisee kosteuden tiivistymistä.
Polttimot on vaihdettava sytytysvirta
sammutettuna tai akku irtikytkettynä.
Odota noin kolme minuuttia polttimon
vaihdon jälkeen, ennen kuin kytket akun.
Tarkista jokaisen toimenpiteen jälkeen,
että valot toimivat oikein.
Painepesuri
Jos pinttynyttä likaa pestään paineella, älä
kohdista suihkua pitkäksi aikaa ajovaloihin
äläkä muihin lamppuihin; korkea paine voi
vaurioittaa niiden pinnoitetta ja tiivisteitä.
EtuvalotLähivalot/kaukovalot
Ty y p p i C , H4 – 55 W
F I rrota keskisuojus vetämällä joustavasta
kumikielekkeestä.
F

I
rrota valon sähköliitin.
F

I
rrota pidäke.
F

V
aihda lamppu ja varmista, että metalliosa
vastaa lampussa olevia uria.
F

A
seta pidäke takaisin paikalleen.
F

V
armista, että suoja on asennettu takaisin
paikalleen joka puolelta, jotta se tiivistää
oikein.
Seisontavalot
Ty y p p i A , W5W – 5 W
F
I
rrota suojus vetämällä joustavasta
kumikielekkeestä.
F

I
rrota puristuskiinnitteinen lampun kanta
vetämällä liittimestä.
F

V
aihda polttimo.
F

V
armista, että suoja on asennettu takaisin
paikalleen joka puolelta, jotta se tiivistää
oikein.
Suuntavalot
Ty y p p i B , PY21W – 21 W (oranssi)
F
I
rrota suojus vetämällä joustavasta
kumikielekkeestä.
F

K
ierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.
1.
Lähivalot
2. Seisontavalot
3. Suuntavalot
Toimintahäiriön sattuessa

151

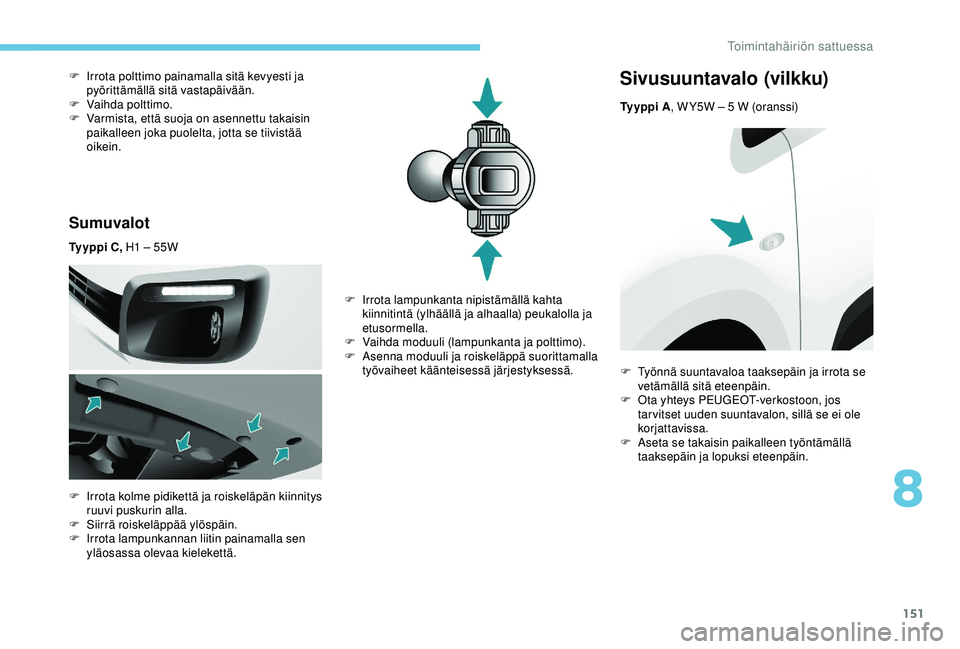

Sumuvalot
Ty y p p i C , H1 – 55W
F
I
rrota kolme pidikettä ja roiskeläpän kiinnitys
ruuvi puskurin alla.
F

S
iirrä roiskeläppää ylöspäin.
F

I
rrota lampunkannan liitin painamalla sen
yläosassa olevaa kielekettä.
F

I
rrota polttimo painamalla sitä kevyesti ja
pyörittämällä sitä vastapäivään.
F
V
aihda polttimo.
F
V
armista, että suoja on asennettu takaisin
paikalleen joka puolelta, jotta se tiivistää
oikein.
Sivusuuntavalo (vilkku)
Ty y p p i A , W Y5W – 5 W (oranssi)
F

I

rrota lampunkanta nipistämällä kahta
kiinnitintä (ylhäällä ja alhaalla) peukalolla ja
etusormella.
F

V

aihda moduuli (lampunkanta ja polttimo).
F

A

senna moduuli ja roiskeläppä suorittamalla
työvaiheet käänteisessä järjestyksessä. F

T
yönnä suuntavaloa taaksepäin ja irrota se
vetämällä sitä eteenpäin.
F

O
ta yhteys PEUGEOT-verkostoon, jos
tar vitset uuden suuntavalon, sillä se ei ole
korjattavissa.
F

A
seta se takaisin paikalleen työntämällä
taaksepäin ja lopuksi eteenpäin.
8
Toimintahäiriön sattuessa

152

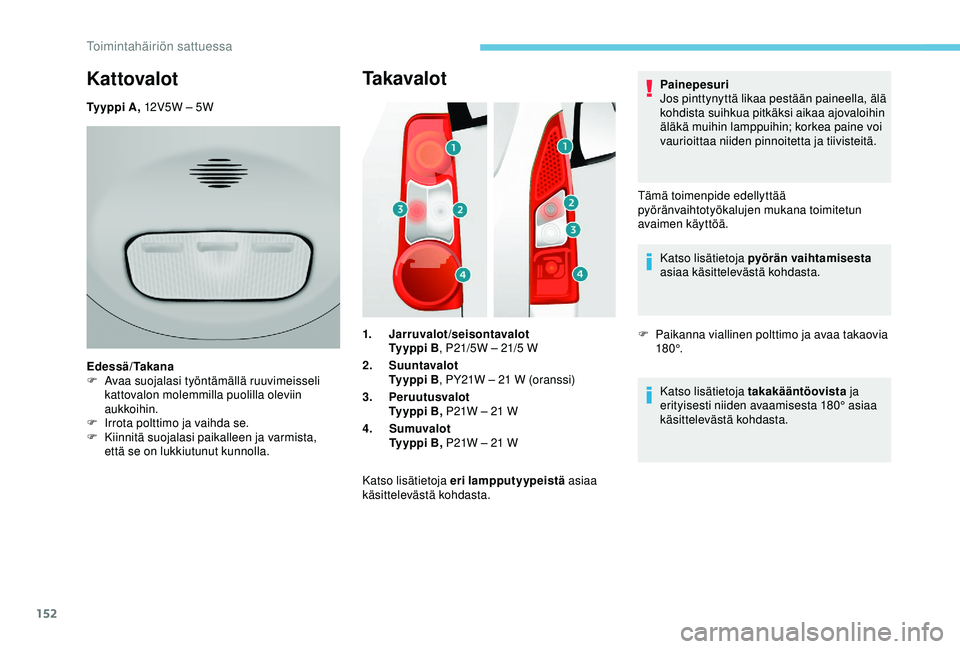

Ta k a v a l o t
1.Jarruvalot/seisontavalot
Ty y p p i B , P21/5W – 21/5
W
2. Suuntavalot
Ty y p p i B , PY21W – 21
W (oranssi)
3. Peruutusvalot
Ty y p p i B , P21W – 21
W
4. Sumuvalot
Ty y p p i B , P21W – 21
W
Katso lisätietoja eri lampputyypeistä asiaa
käsittelevästä kohdasta. Painepesuri
Jos pinttynyttä likaa pestään paineella, älä
kohdista suihkua pitkäksi aikaa ajovaloihin
äläkä muihin lamppuihin; korkea paine voi
vaurioittaa niiden pinnoitetta ja tiivisteitä.
Tämä toimenpide edellyttää
pyöränvaihtotyökalujen mukana toimitetun
avaimen käyttöä. Katso lisätietoja pyörän vaihtamisesta
asiaa käsittelevästä kohdasta.
F P aikanna viallinen polttimo ja avaa takaovia
18 0 °.
Katso lisätietoja takakääntöovista ja
erityisesti niiden avaamisesta 180° asiaa
käsittelevästä kohdasta.
Kattovalot
Ty y p p i A , 12V5W – 5W
Edessä/Takana
F

A
vaa suojalasi työntämällä ruuvimeisseli
kattovalon molemmilla puolilla oleviin
aukkoihin.
F

I
rrota polttimo ja vaihda se.
F

K
iinnitä suojalasi paikalleen ja varmista,
että se on lukkiutunut kunnolla.
Toimintahäiriön sattuessa

153
Huomioi seuraavat seikat lamppua irrottaessasi:
F j os autossa on takaluukku (pikkuluukku),
vedä lamppuyksikköä eteenpäin kohti auton
keskikohtaa
F

j
os autossa on kääntöovet, vedä
lamppuyksikköä itseäsi kohti.

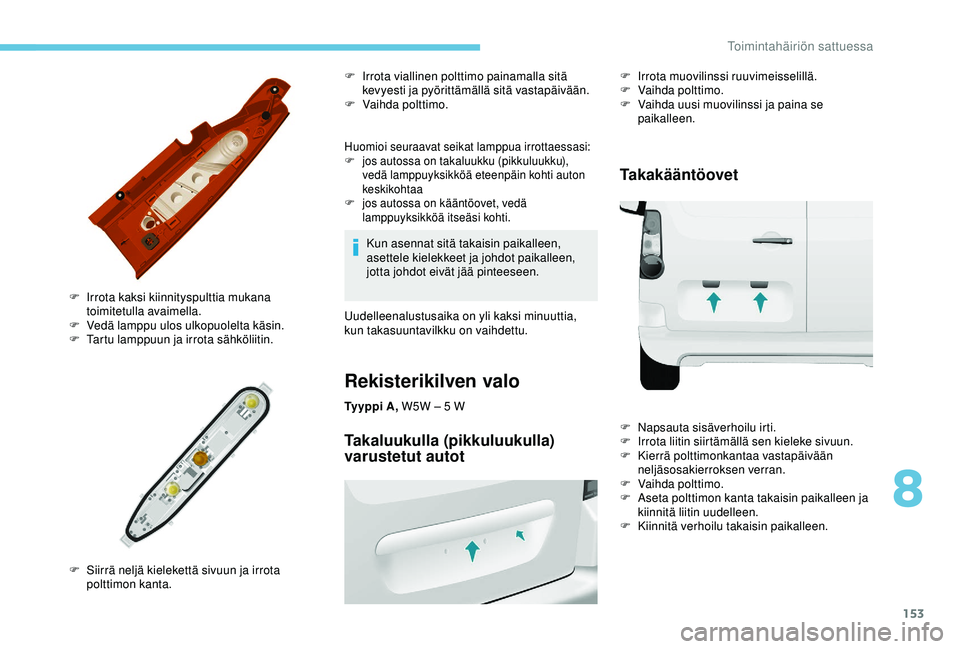

F Irrota kaksi kiinnityspulttia mukana toimitetulla avaimella.
F

V
edä lamppu ulos ulkopuolelta käsin.
F

T
artu lamppuun ja irrota sähköliitin.
F

S
iirrä neljä kielekettä sivuun ja irrota
polttimon kanta. F

I
rrota viallinen polttimo painamalla sitä
kevyesti ja pyörittämällä sitä vastapäivään.
F
V
aihda polttimo.
Kun asennat sitä takaisin paikalleen,
asettele kielekkeet ja johdot paikalleen,
jotta johdot eivät jää pinteeseen.
Uudelleenalustusaika on yli kaksi minuuttia,
kun takasuuntavilkku on vaihdettu.
Rekisterikilven valo
Ty y p p i A , W5W – 5 W
Takaluukulla (pikkuluukulla)
varustetut autot
F Irrota muovilinssi ruuvimeisselillä.
F
V aihda polttimo.
F

V
aihda uusi muovilinssi ja paina se
paikalleen.
Takakääntöovet
F Napsauta sisäverhoilu irti.
F I rrota liitin siirtämällä sen kieleke sivuun.
F

K
ierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.
F

V
aihda polttimo.
F

A
seta polttimon kanta takaisin paikalleen ja
kiinnitä liitin uudelleen.
F

K
iinnitä verhoilu takaisin paikalleen.
8
Toimintahäiriön sattuessa

154

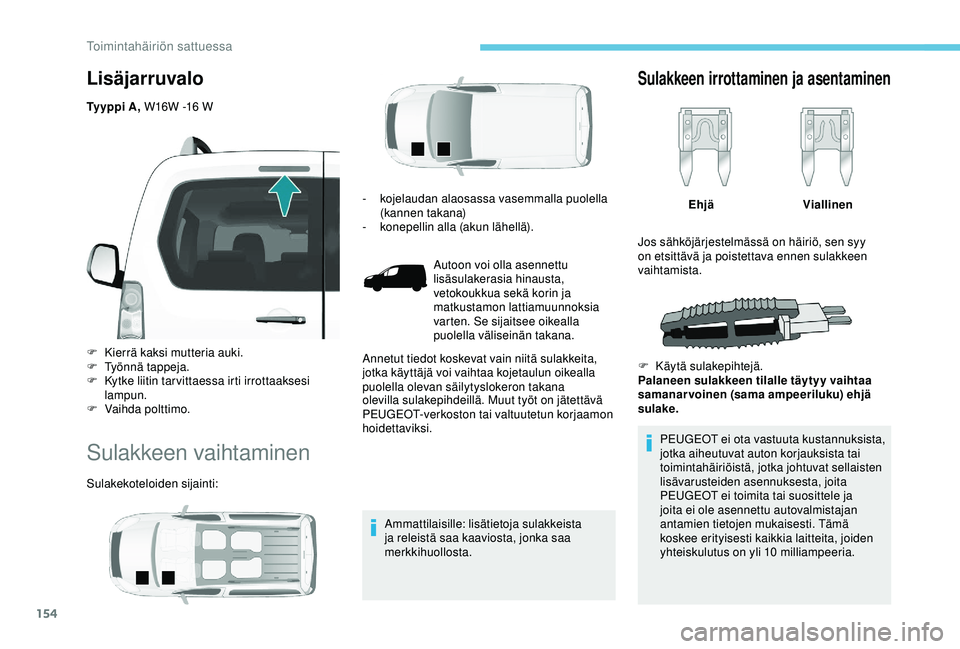

Lisäjarruvalo
Ty y p p i A , W16W -16 W
F
K
ierrä kaksi mutteria auki.
F

T
yönnä tappeja.
F

K
ytke liitin tarvittaessa irti irrottaaksesi
lampun.
F

V
aihda polttimo.
Sulakkeen vaihtaminen
Sulakekoteloiden sijainti: Ammattilaisille: lisätietoja sulakkeista
ja releistä saa kaaviosta, jonka saa
merkkihuollosta.
Sulakkeen irrottaminen ja asentaminen
EhjäViallinen
PEUGEOT ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
PEUGEOT ei toimita tai suosittele ja
joita ei ole asennettu autovalmistajan
antamien tietojen mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10


milliampeeria.
- k
ojelaudan alaosassa vasemmalla puolella
(kannen takana)
-
k

onepellin alla (akun lähellä).
Autoon voi olla asennettu
lisäsulakerasia hinausta,
vetokoukkua sekä korin ja
matkustamon lattiamuunnoksia
varten. Se sijaitsee oikealla
puolella väliseinän takana.
Annetut tiedot koskevat vain niitä sulakkeita,
jotka käyttäjä voi vaihtaa kojetaulun oikealla
puolella olevan säilytyslokeron takana
olevilla sulakepihdeillä. Muut työt on jätettävä
PEUGEOT-verkoston tai valtuutetun korjaamon
hoidettaviksi. Jos sähköjärjestelmässä on häiriö, sen syy
on etsittävä ja poistettava ennen sulakkeen
vaihtamista.
F

K

äytä sulakepihtejä.
Palaneen sulakkeen tilalle täytyy vaihtaa
samanarvoinen (sama ampeeriluku) ehjä
sulake.
Toimintahäiriön sattuessa
