2017 PEUGEOT PARTNER TEPEE ELECTRIC Omistajan Käsikirja (in Finnish)

PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
OMISTAJAN KÄSIKIRJA – TÄYDENNYS

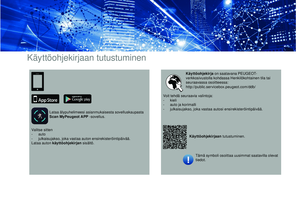

Pääsy käyttöohjekirjaan verkossa
Käyttöohjekirja on saatavilla PEUGEOT-
verkkosivustolla osiossa Henkilökohtainen tila tai
seuraavassa osoitteessa:
http://public.servicebox.peugeot.com/ddb/
Tämä kuvake osoittaa uusimmat saatavilla
olevat tiedot.
Suora pääsy käyttöohjekirjaan
.
Valitse:
-


kieli
-

a

uto ja korimalli
-
j

ulkaisujakso, joka vastaa autosi ensirekisteröintipäivää.

1
.
Mittaristo 3
O soittimet 3
Merkkivalot


6
Näytöt


7
Käynnistäminen


8
Taloudellinen ajo
1

0
Eco-mukavuus


11
Ilmastointi ja lämmitys käsisäädöin
1

2Ajoakuston lataus
1

4
Normaali lataus
2
0

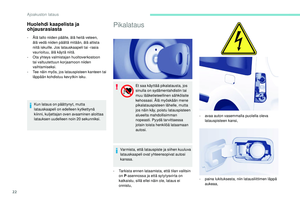

Pikalataus

22
Muuta / lisätietoa
2
4

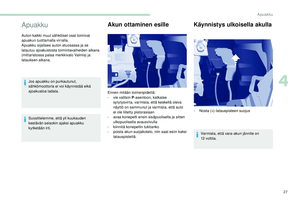

Apuakku 27
Sulakkeet

30
Auton hinaaminen
3

0
Moottori ja ajoakusto

3
1

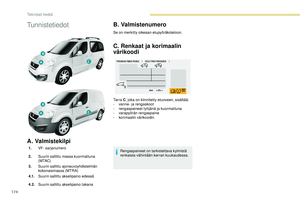

Tunnistetiedot


32
Esittely
Hallintalaitteet
Eco-mukavuus Ajoakuston lataus
Täydennys sähköiseen malliin ApuakkuTämä täydennysosa koskee vain sähköistä
vetotapaa. Katso muut tiedot liitteinä olevista
autoa koskevasta omistajan käsikirjasta ja
huolto- ja takuukirjasta. Kun haluat nähdä
uusimmat tiedot, mene valmistajan ilmaisille
Internet-sivuille.
Kuljettajan on oltava erityisen
tarkkaavainen sähköautolla ajaessaan, sillä
sähköauto on lähes äänetön ajossa.
Selitykset
Turvallisuusvaroitus
Lisätietoja
Varoittaa henkilöiden ja laitteiden
turvallisuuteen liittyvistä seikoista.
Käänny kaikissa huoltotoimenpiteissä
valtuutetun korjaamon puoleen, jolla on
tarvittavat valmistajan tarjoamat tekniset tiedot,
asiantuntemus ja materiaali.
Sisällysluettelo
.
Sisällysluettelo

2

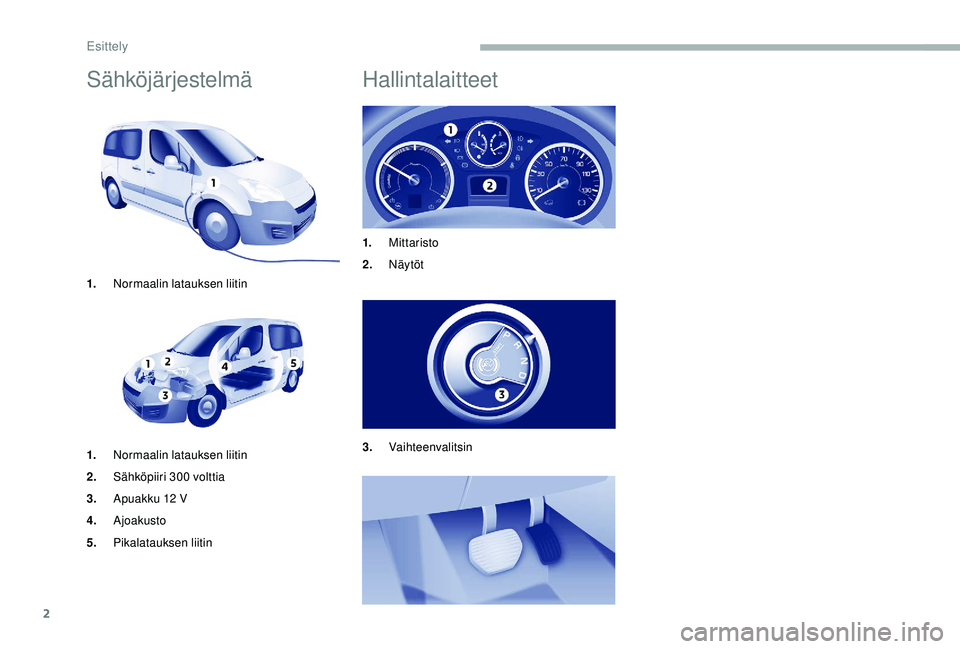

Sähköjärjestelmä
1.Normaalin latauksen liitin
1. Normaalin latauksen liitin
2. Sähköpiiri 300


volttia
3. Apuakku 12
V
4. Ajoakusto
5. Pikalatauksen liitin
Hallintalaitteet
1.Mittaristo
2. Näytöt
3. Vaihteenvalitsin
Esittely

3

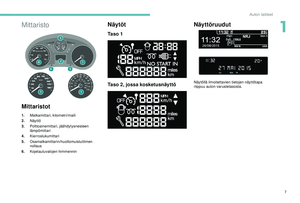

Mittaristo
1.Tämän hetkisen kulutuksen ja energian
talteenoton osoitin
2. Ajoakuston lataustason osoitin
3. Lämmitys- ja ilmastointijärjestelmien
energiankulutuksen osoitin
4. Valmis-merkkivalo
5. Arvioitu jäljellä oleva ajettavissa oleva
matka
6. Vaihteenvalitsimen asento
7. Sähkömoottorien merkkivalot
Osoittimet
Ajoakusto – Energian
kulutuksen ja energian
talteenoton osoitin
Neutraali asento
Kun moottori seisoo ja sytytysvirta on
katkaistu, kuljettajan oven avaaminen
aktivoi energian osoittimen, joka asettuu
neutraaliin asentoon.
Energian kulutus
Lataus-alue
Kun virta kytkeytyy, auto ei kuluta eikä ota
talteen energiaa sähköisen voimansiirtolinjan
avulla: kun osoitinneula on pyyhkäissyt, se
palaa neutraaliin asentoon. Osoitinneula siirtyy oikealle suhteessa
voimansiirtolinjan energian kulutukseen.
Hidastusten ja jarrutusten aikana osoitinneula
siirtyy vasemmalle ajoakuston lataustason
mukaan.
1
Hallintalaitteet

4

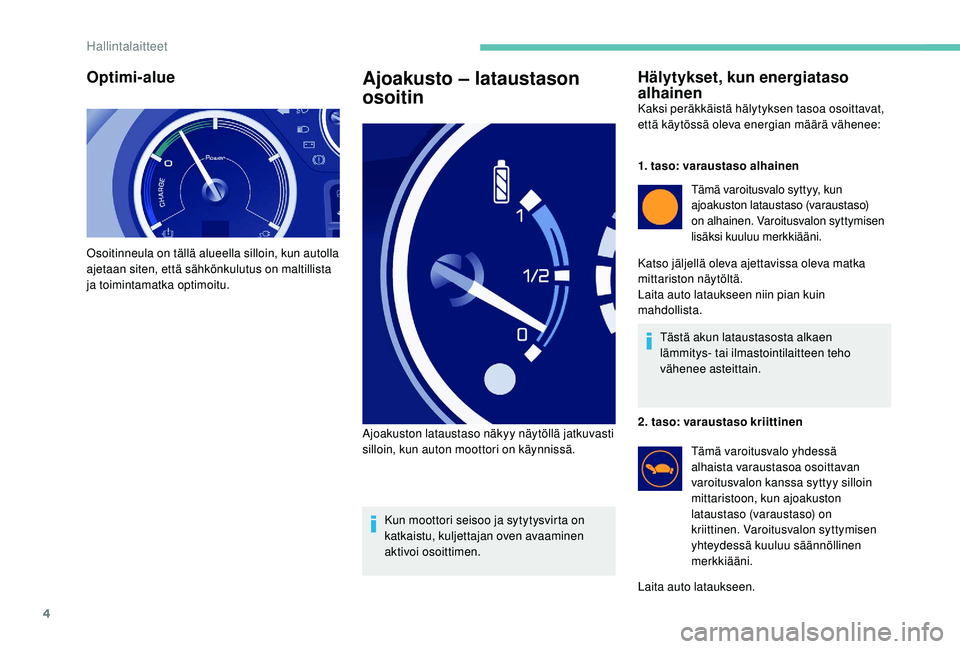

Optimi-alue
Osoitinneula on tällä alueella silloin, kun autolla
ajetaan siten, että sähkönkulutus on maltillista
ja toimintamatka optimoitu.
Ajoakusto – lataustason
osoitin
Kun moottori seisoo ja sytytysvirta on
katkaistu, kuljettajan oven avaaminen
aktivoi osoittimen.
Ajoakuston lataustaso näkyy näytöllä jatkuvasti
silloin, kun auton moottori on käynnissä.
Hälytykset, kun energiataso
alhainen
Kaksi peräkkäistä hälytyksen tasoa osoittavat,
että käytössä oleva energian määrä vähenee:
1. taso: varaustaso alhainen
Tämä varoitusvalo syttyy, kun
ajoakuston lataustaso (varaustaso)
on alhainen. Varoitusvalon syttymisen
lisäksi kuuluu merkkiääni.
Katso jäljellä oleva ajettavissa oleva matka
mittariston näytöltä.
Laita auto lataukseen niin pian kuin
mahdollista.
Tästä akun lataustasosta alkaen
lämmitys- tai ilmastointilaitteen teho
vähenee asteittain.
2. taso: varaustaso kriittinen Tämä varoitusvalo yhdessä
alhaista varaustasoa osoittavan
varoitusvalon kanssa syttyy silloin
mittaristoon, kun ajoakuston
lataustaso (varaustaso) on
kriittinen. Varoitusvalon syttymisen
yhteydessä kuuluu säännöllinen
merkkiääni.
Laita auto lataukseen.
Hallintalaitteet

5

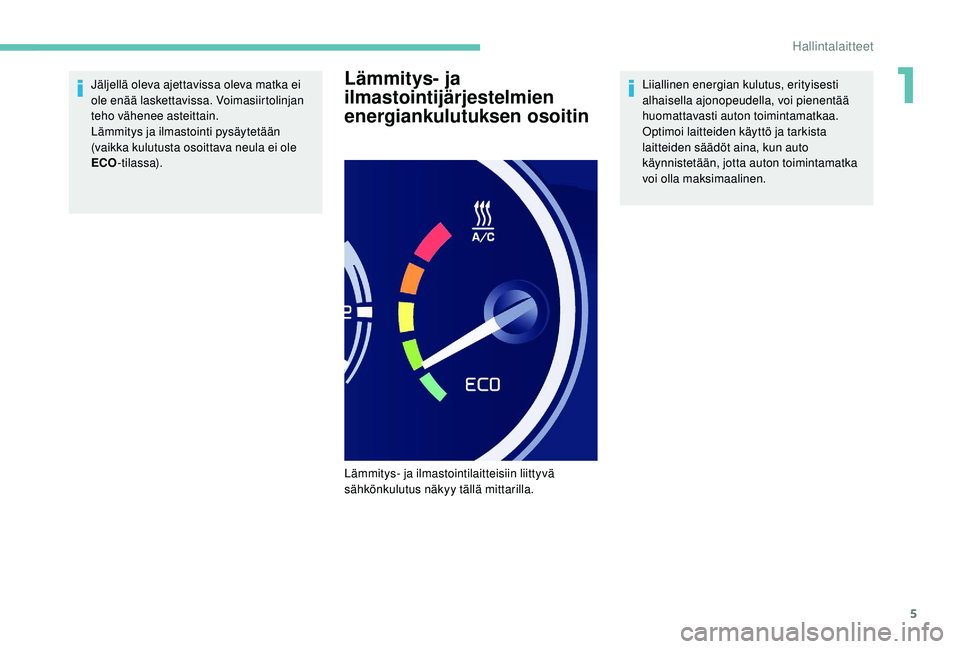

Jäljellä oleva ajettavissa oleva matka ei
ole enää laskettavissa. Voimasiirtolinjan
teho vähenee asteittain.
Lämmitys ja ilmastointi pysäytetään
(vaikka kulutusta osoittava neula ei ole

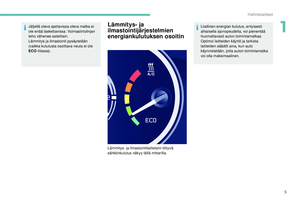

ECO-tilassa).Lämmitys- ja
ilmastointijärjestelmien
energiankulutuksen osoitinLiiallinen energian kulutus, erityisesti
alhaisella ajonopeudella, voi pienentää
huomattavasti auton toimintamatkaa.
Optimoi laitteiden käyttö ja tarkista
laitteiden säädöt aina, kun auto
käynnistetään, jotta auton toimintamatka
voi olla maksimaalinen.
Lämmitys- ja ilmastointilaitteisiin liittyvä
sähkönkulutus näkyy tällä mittarilla.
1
Hallintalaitteet

6

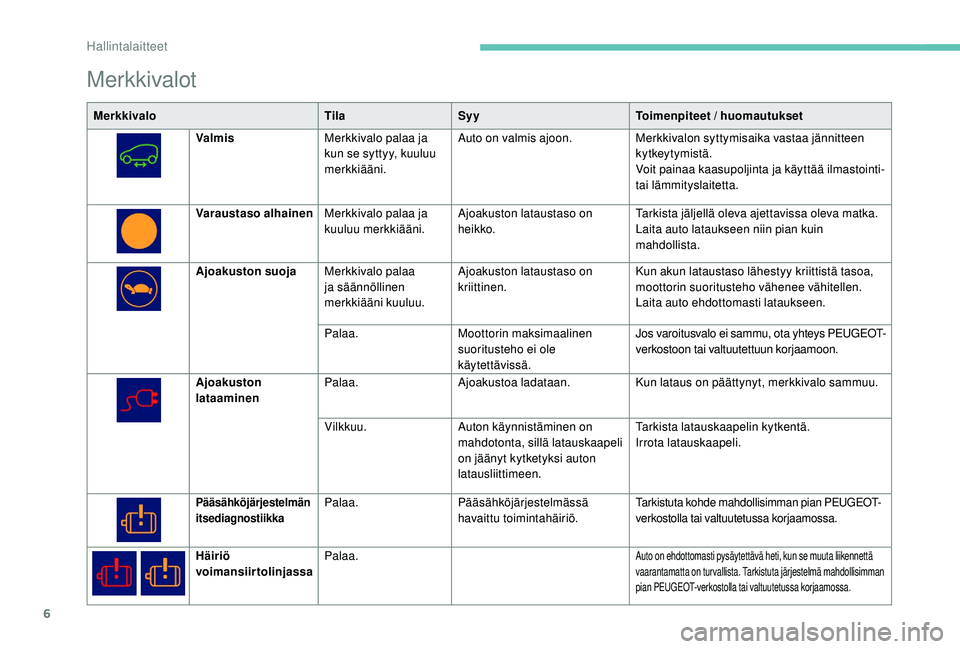

Merkkivalot
MerkkivaloTilaSyy Toimenpiteet / huomautukset
Valmis Merkkivalo palaa ja
kun se syttyy, kuuluu
merkkiääni. Auto on valmis ajoon.
Merkkivalon syttymisaika vastaa jännitteen
kytkeytymistä.
Voit painaa kaasupoljinta ja käyttää ilmastointi-
tai lämmityslaitetta.
Varaustaso alhainen Merkkivalo palaa ja
kuuluu merkkiääni. Ajoakuston lataustaso on
heikko. Tarkista jäljellä oleva ajettavissa oleva matka.
Laita auto lataukseen niin pian kuin
mahdollista.
Ajoakuston suoja Merkkivalo palaa
ja säännöllinen
merkkiääni kuuluu. Ajoakuston lataustaso on
kriittinen.
Kun akun lataustaso lähestyy kriittistä tasoa,
moottorin suoritusteho vähenee vähitellen.
Laita auto ehdottomasti lataukseen.
Palaa. Moottorin maksimaalinen
suoritusteho ei ole
käytettävissä. Jos varoitusvalo ei sammu, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Ajoakuston
lataaminen Palaa.
Ajoakustoa ladataan. Kun lataus on päättynyt, merkkivalo sammuu.
Vilkkuu. Auton käynnistäminen on
mahdotonta, sillä latauskaapeli
on jäänyt kytketyksi auton
latausliittimeen. Tarkista latauskaapelin kytkentä.
Irrota latauskaapeli.
Pääsähköjärjestelmän
itsediagnostiikkaPalaa.
Pääsähköjärjestelmässä
havaittu toimintahäiriö.Tarkistuta kohde mahdollisimman pian PEUGEOT-
verkostolla tai valtuutetussa korjaamossa.
Häiriö
voimansiirtolinjassaPalaa.Auto on ehdottomasti pysäytettävä heti, kun se muuta liikennettä
vaarantamatta on turvallista. Tarkistuta järjestelmä mahdollisimman
pian PEUGEOT-verkostolla tai valtuutetussa korjaamossa.
