2017 PEUGEOT PARTNER TEPEE ELECTRIC Omistajan Käsikirja (in Finnish)

43

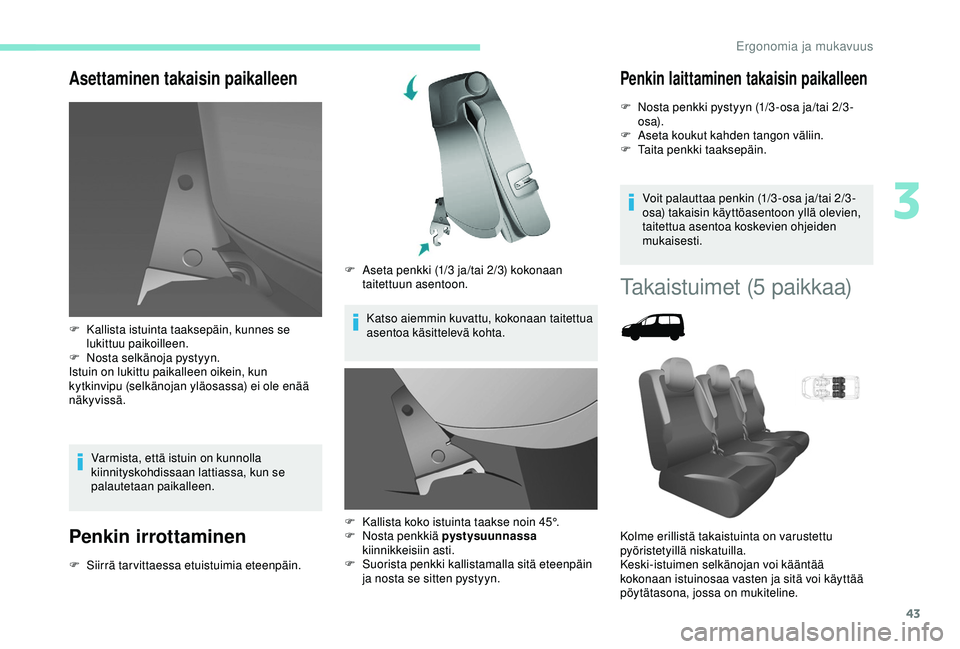

Asettaminen takaisin paikalleen
Varmista, että istuin on kunnolla
kiinnityskohdissaan lattiassa, kun se
palautetaan paikalleen.
Penkin irrottaminen
F Siirrä tarvittaessa etuistuimia eteenpäin.F
A
seta penkki (1/3 ja/tai 2/3) kokonaan
taitettuun asentoon.
Katso aiemmin kuvattu, kokonaan taitettua
asentoa käsittelevä kohta.
F
K
allista istuinta taaksepäin, kunnes se
lukittuu paikoilleen.
F
N
osta selkänoja pystyyn.
Istuin on lukittu paikalleen oikein, kun
kytkinvipu (selkänojan yläosassa) ei ole enää
näkyvissä.
F
K
allista koko istuinta taakse noin 45°.
F
N
osta penkkiä pystysuunnassa

kiinnikkeisiin asti.
F S uorista penkki kallistamalla sitä eteenpäin
ja nosta se sitten pystyyn.
Penkin laittaminen takaisin paikalleen
F Nosta penkki pystyyn (1/3 -osa ja/tai 2/3 - o s a).
F

A
seta koukut kahden tangon väliin.
F

T
aita penkki taaksepäin.
Voit palauttaa penkin (1/3 -osa ja/tai 2/3 -
osa) takaisin käyttöasentoon yllä olevien,
taitettua asentoa koskevien ohjeiden
mukaisesti.
Takaistuimet (5 paikkaa)
Kolme erillistä takaistuinta on varustettu
pyöristetyillä niskatuilla.
Keski-istuimen selkänojan voi kääntää
kokonaan istuinosaa vasten ja sitä voi käyttää
pöytätasona, jossa on mukiteline.
3
Ergonomia ja mukavuus

44
Istuimen selkänojan
palauttaminen käyttöasentoon
F Vapauta selkänoja vetämällä säätimestä, ja palauta se sitten alkuasentoon.
Kun palautat selkänojan takaisin istuma-
asentoon, varmista, että se on tukevasti lukittu.
Istuimen asettaminen
pystyasentoon
F Aseta istuin pöytäasentoon vetämällä kytkinvivusta.
F

V
apauta takakiinnityskohdat nostamalla
istuimen takana olevaa vipua.
F

K
allista koko istuinta eteenpäin, kunnes se
lukittuu paikoilleen.

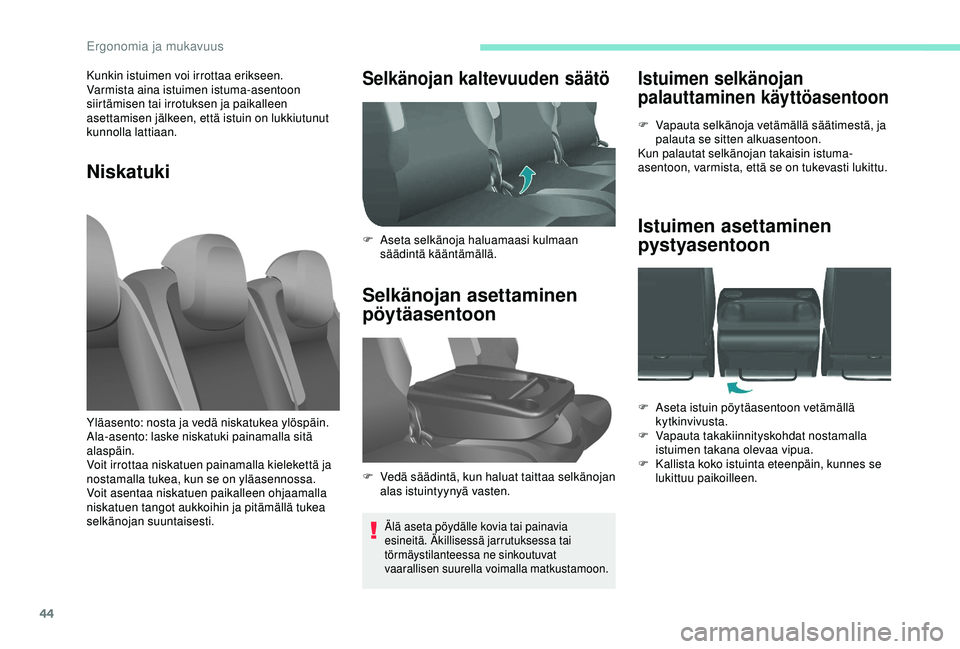

Kunkin istuimen voi irrottaa erikseen.
Varmista aina istuimen istuma-asentoon
siirtämisen tai irrotuksen ja paikalleen
asettamisen jälkeen, että istuin on lukkiutunut
kunnolla lattiaan.
Niskatuki
Selkänojan kaltevuuden säätö
Yläasento: nosta ja vedä niskatukea ylöspäin.
Ala-asento: laske niskatuki painamalla sitä
alaspäin.
Voit irrottaa niskatuen painamalla kielekettä ja
nostamalla tukea, kun se on yläasennossa.
Voit asentaa niskatuen paikalleen ohjaamalla
niskatuen tangot aukkoihin ja pitämällä tukea
selkänojan suuntaisesti.
F

A
seta selkänoja haluamaasi kulmaan
säädintä kääntämällä.
Selkänojan asettaminen
pöytäasentoon
F Vedä säädintä, kun haluat taittaa selkänojan alas istuintyynyä vasten.
Älä aseta pöydälle kovia tai painavia
esineitä. Äkillisessä jarrutuksessa tai
törmäystilanteessa ne sinkoutuvat
vaarallisen suurella voimalla matkustamoon.
Ergonomia ja mukavuus

45

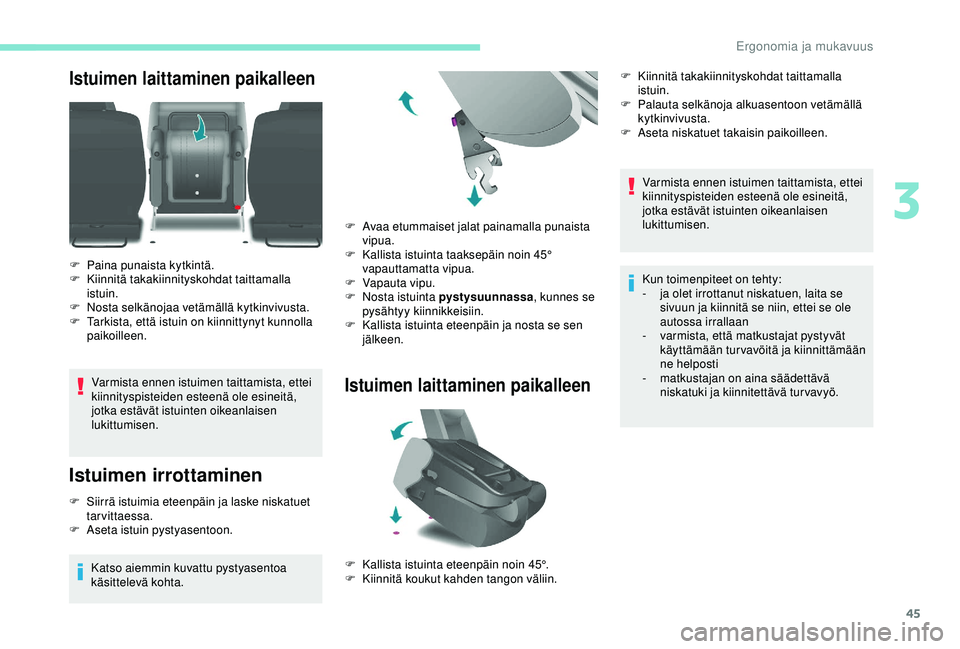

Istuimen laittaminen paikalleen
Varmista ennen istuimen taittamista, ettei
kiinnityspisteiden esteenä ole esineitä,
jotka estävät istuinten oikeanlaisen
lukittumisen.
Istuimen irrottaminen
F Siirrä istuimia eteenpäin ja laske niskatuet tarvittaessa.
F

A
seta istuin pystyasentoon.
Katso aiemmin kuvattu pystyasentoa
käsittelevä kohta. F

A
vaa etummaiset jalat painamalla punaista
vipua.
F
K
allista istuinta taaksepäin noin 45°
vapauttamatta vipua.
F
V
apauta vipu.
F
N
osta istuinta pystysuunnassa, kunnes se
pysähtyy kiinnikkeisiin.
F
K
allista istuinta eteenpäin ja nosta se sen
jälkeen.
Istuimen laittaminen paikalleen
F Paina punaista kytkintä.
F K iinnitä takakiinnityskohdat taittamalla
istuin.
F

N
osta selkänojaa vetämällä kytkinvivusta.
F

T
arkista, että istuin on kiinnittynyt kunnolla
paikoilleen.
F

K
allista istuinta eteenpäin noin 45°.
F

K
iinnitä koukut kahden tangon väliin.Varmista ennen istuimen taittamista, ettei
kiinnityspisteiden esteenä ole esineitä,
jotka estävät istuinten oikeanlaisen
lukittumisen.
Kun toimenpiteet on tehty:
-

j
a olet irrottanut niskatuen, laita se
sivuun ja kiinnitä se niin, ettei se ole
autossa irrallaan
-

v
armista, että matkustajat pystyvät
käyttämään turvavöitä ja kiinnittämään
ne helposti
-

m
atkustajan on aina säädettävä
niskatuki ja kiinnitettävä turvavyö.
F

K
iinnitä takakiinnityskohdat taittamalla
istuin.
F
P
alauta selkänoja alkuasentoon vetämällä
kytkinvivusta.
F
A
seta niskatuet takaisin paikoilleen.
3
Ergonomia ja mukavuus

46
Toisen istuinrivin istuinsäädöt
Selkänojan kulman säätäminenSelkänojan asettaminen
pöytäasentoon
F Laske niskatuki kokonaan alas. F
K
äytä säädintä ja säädä kulma.
F
K
äytä säädintä, kun haluat taittaa
selkänojan alas istuintyynyä vasten.

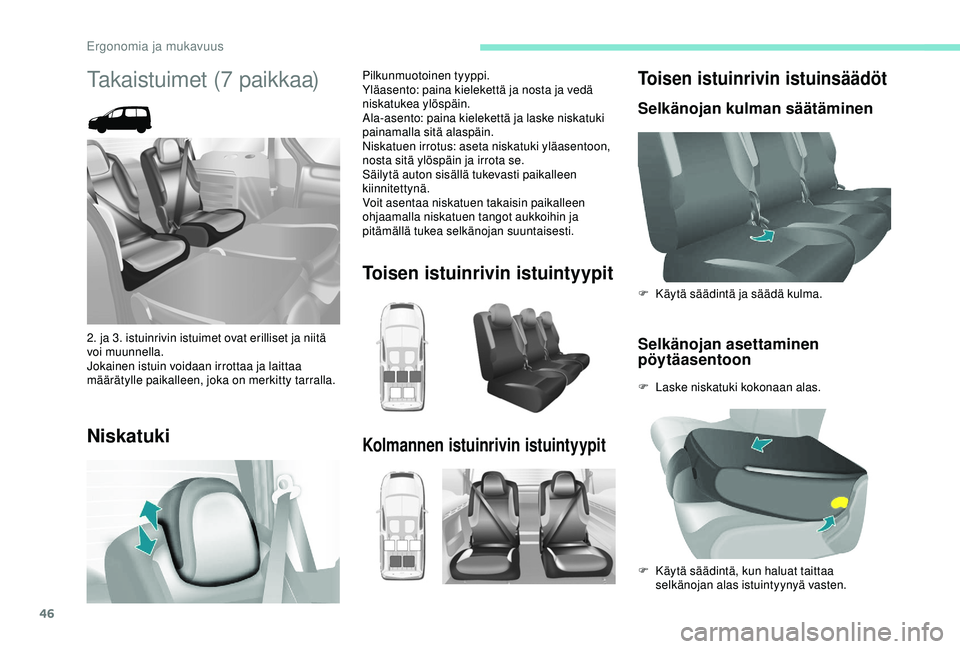

Takaistuimet (7 paikkaa)
2. ja 3. istuinrivin istuimet ovat erilliset ja niitä
voi muunnella.
Jokainen istuin voidaan irrottaa ja laittaa
määrätylle paikalleen, joka on merkitty tarralla.
Niskatuki
Pilkunmuotoinen tyyppi.
Yläasento: paina kielekettä ja nosta ja vedä
niskatukea ylöspäin.
Ala-asento: paina kielekettä ja laske niskatuki
painamalla sitä alaspäin.
Niskatuen irrotus: aseta niskatuki yläasentoon,
nosta sitä ylöspäin ja irrota se.
Säilytä auton sisällä tukevasti paikalleen
kiinnitettynä.
Voit asentaa niskatuen takaisin paikalleen
ohjaamalla niskatuen tangot aukkoihin ja
pitämällä tukea selkänojan suuntaisesti.
Toisen istuinrivin istuintyypit
Kolmannen istuinrivin istuintyypit
Ergonomia ja mukavuus

47

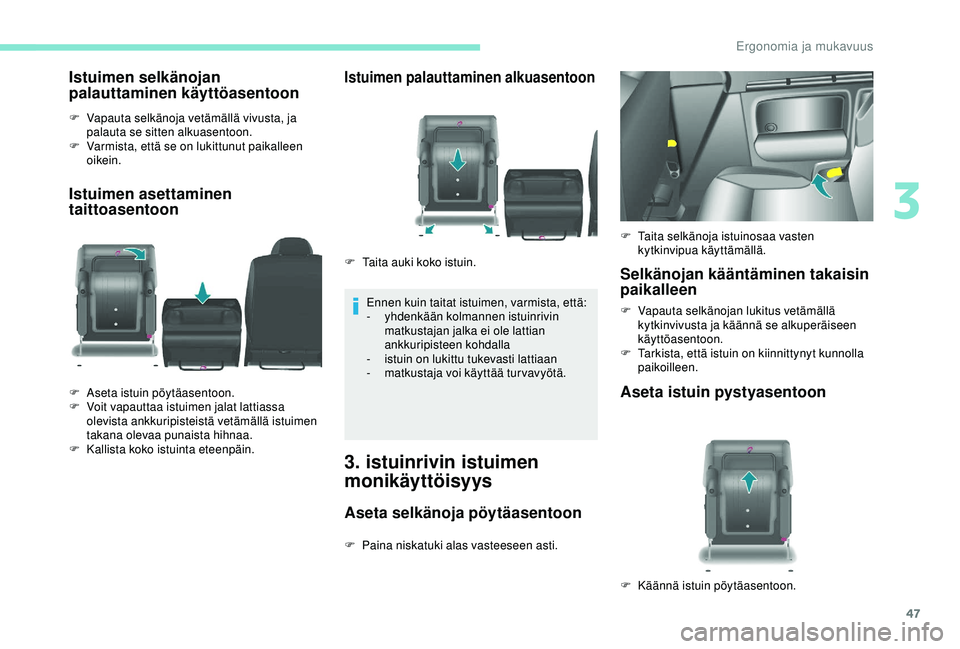

Istuimen selkänojan
palauttaminen käyttöasentoon
F Vapauta selkänoja vetämällä vivusta, ja palauta se sitten alkuasentoon.
F

V
armista, että se on lukittunut paikalleen
oikein.
Istuimen asettaminen
taittoasentoon
Istuimen palauttaminen alkuasentoon
Ennen kuin taitat istuimen, varmista, että:
- y hdenkään kolmannen istuinrivin
matkustajan jalka ei ole lattian
ankkuripisteen kohdalla
-

i
stuin on lukittu tukevasti lattiaan
-

m
atkustaja voi käyttää tur vavyötä.
3. istuinrivin istuimen
monikäyttöisyys
Aseta selkänoja pöytäasentoon
F Paina niskatuki alas vasteeseen asti.
F

A

seta istuin pöytäasentoon.
F

V

oit vapauttaa istuimen jalat lattiassa
olevista ankkuripisteistä vetämällä istuimen
takana olevaa punaista hihnaa.
F

K

allista koko istuinta eteenpäin. F
T
aita auki koko istuin.
Selkänojan kääntäminen takaisin
paikalleen
F Vapauta selkänojan lukitus vetämällä
kytkinvivusta ja käännä se alkuperäiseen
käyttöasentoon.
F

T
arkista, että istuin on kiinnittynyt kunnolla
paikoilleen.
Aseta istuin pystyasentoon
F Taita selkänoja istuinosaa vasten kytkinvipua käyttämällä.
F

K
äännä istuin pöytäasentoon.
3
Ergonomia ja mukavuus

48

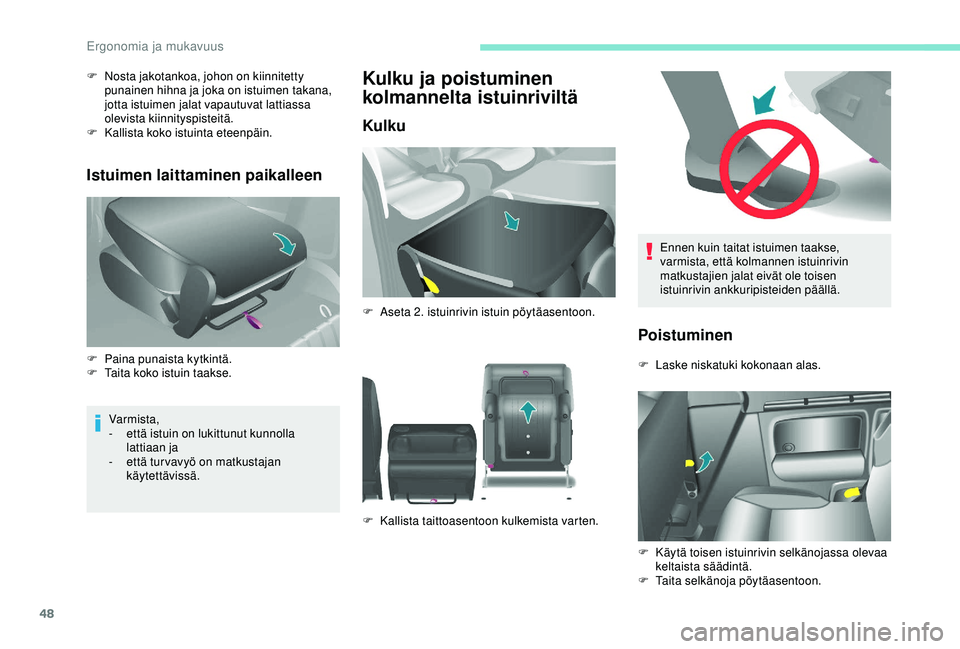

Ennen kuin taitat istuimen taakse,
varmista, että kolmannen istuinrivin
matkustajien jalat eivät ole toisen
istuinrivin ankkuripisteiden päällä.
Poistuminen
F Laske niskatuki kokonaan alas.
F
K
äytä toisen istuinrivin selkänojassa olevaa
keltaista säädintä.
F

T
aita selkänoja pöytäasentoon.
Istuimen laittaminen paikalleen
Var mista,
- e ttä istuin on lukittunut kunnolla
lattiaan ja
-

e
ttä tur vavyö on matkustajan
käytettävissä.
Kulku ja poistuminen
kolmannelta istuinriviltä
Kulku
F Nosta jakotankoa, johon on kiinnitetty punainen hihna ja joka on istuimen takana,
jotta istuimen jalat vapautuvat lattiassa
olevista kiinnityspisteitä.
F

K
allista koko istuinta eteenpäin.
F

P
aina punaista kytkintä.
F

T
aita koko istuin taakse. F

A
seta 2. istuinrivin istuin pöytäasentoon.
F

K
allista taittoasentoon kulkemista varten.
Ergonomia ja mukavuus

49
Varmista, että keskipaikan tur vavyö on
paikallaan kattoverhoilussa.

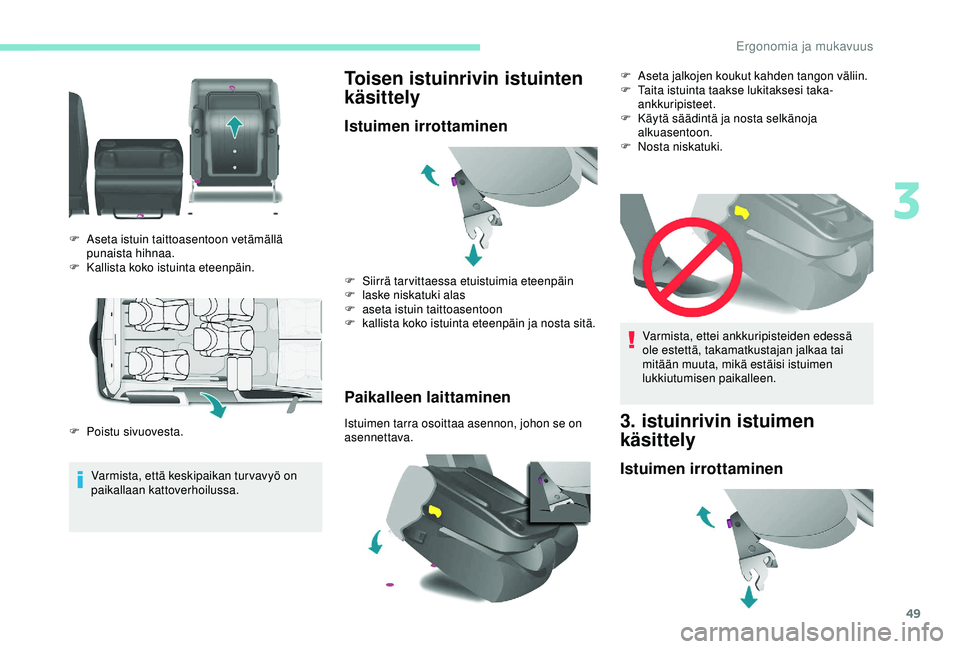

Toisen istuinrivin istuinten
käsittely
Istuimen irrottaminen
Paikalleen laittaminen
Istuimen tarra osoittaa asennon, johon se on
asennettava.
F

A

seta istuin taittoasentoon vetämällä
punaista hihnaa.
F

K

allista koko istuinta eteenpäin.
F
P
oistu sivuovesta. F

S
iirrä tarvittaessa etuistuimia eteenpäin
F
la
ske niskatuki alas
F
a
seta istuin taittoasentoon
F
k
allista koko istuinta eteenpäin ja nosta sitä.
Varmista, ettei ankkuripisteiden edessä
ole estettä, takamatkustajan jalkaa tai
mitään muuta, mikä estäisi istuimen
lukkiutumisen paikalleen.3. istuinrivin istuimen
käsittely
Istuimen irrottaminen
F Aseta jalkojen koukut kahden tangon väliin.
F
T aita istuinta taakse lukitaksesi taka-
ankkuripisteet.
F

K
äytä säädintä ja nosta selkänoja
alkuasentoon.
F

N
osta niskatuki.
3
Ergonomia ja mukavuus

50

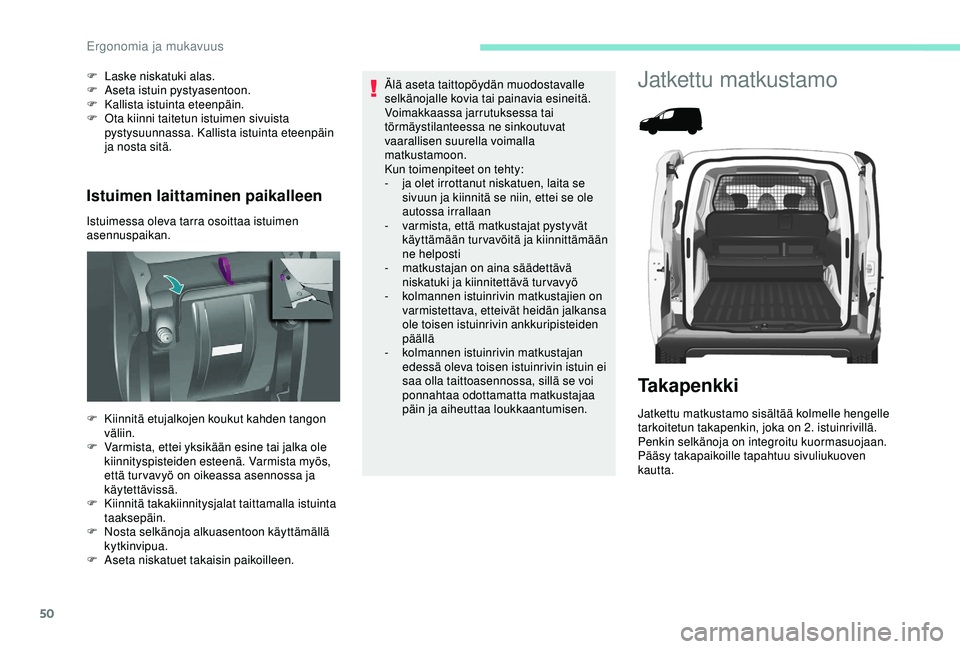

Istuimen laittaminen paikalleen
Istuimessa oleva tarra osoittaa istuimen
asennuspaikan. F
L
aske niskatuki alas.
F
A
seta istuin pystyasentoon.
F
K
allista istuinta eteenpäin.
F
O
ta kiinni taitetun istuimen sivuista
pystysuunnassa. Kallista istuinta eteenpäin
ja nosta sitä.
F
K
iinnitä etujalkojen koukut kahden tangon
väliin.
F

V
armista, ettei yksikään esine tai jalka ole
kiinnityspisteiden esteenä. Varmista myös,
että tur vavyö on oikeassa asennossa ja
käytettävissä.
F

K
iinnitä takakiinnitysjalat taittamalla istuinta
taaksepäin.
F

N
osta selkänoja alkuasentoon käyttämällä
kytkinvipua.
F

A
seta niskatuet takaisin paikoilleen. Älä aseta taittopöydän muodostavalle
selkänojalle kovia tai painavia esineitä.
Voimakkaassa jarrutuksessa tai
törmäystilanteessa ne sinkoutuvat
vaarallisen suurella voimalla
matkustamoon.
Kun toimenpiteet on tehty:
-

j
a olet irrottanut niskatuen, laita se
sivuun ja kiinnitä se niin, ettei se ole
autossa irrallaan
- v armista, että matkustajat pystyvät
käyttämään turvavöitä ja kiinnittämään
ne helposti
-

m
atkustajan on aina säädettävä
niskatuki ja kiinnitettävä turvavyö
-

k
olmannen istuinrivin matkustajien on
varmistettava, etteivät heidän jalkansa
ole toisen istuinrivin ankkuripisteiden
päällä
-
k

olmannen istuinrivin matkustajan
edessä oleva toisen istuinrivin istuin ei
saa olla taittoasennossa, sillä se voi
ponnahtaa odottamatta matkustajaa
päin ja aiheuttaa loukkaantumisen.
Jatkettu matkustamo
Takapenkki
Jatkettu matkustamo sisältää kolmelle hengelle
tarkoitetun takapenkin, joka on 2. istuinrivillä.
Penkin selkänoja on integroitu kuormasuojaan.
Pääsy takapaikoille tapahtuu sivuliukuoven
kautta.
Ergonomia ja mukavuus
