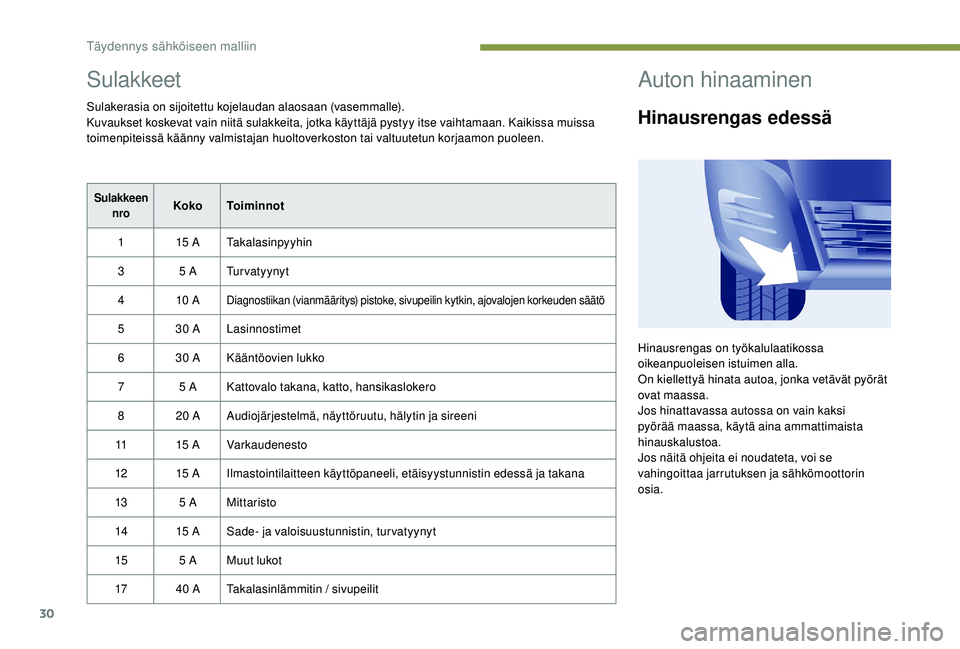

30
Sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan (vasemmalle).
Kuvaukset koskevat vain niitä sulakkeita, jotka käyttäjä pystyy itse vaihtamaan. Kaikissa muissa
toimenpiteissä käänny valmistajan huoltoverkoston tai valtuutetun korjaamon puoleen.
Sulakkeen nroKoko Toiminnot
1 15


A Takalasinpyyhin
3 5
A Tu r v a t y y n y t
4 10


A
Diagnostiikan (vianmääritys) pistoke, sivupeilin kytkin, ajovalojen korkeuden säätö
5 30 ALasinnostimet
6 30 A Kääntöovien lukko
7 5
AKattovalo takana, katto, hansikaslokero
8 20
AAudiojärjestelmä, näyttöruutu, hälytin ja sireeni
11 15


AVarkaudenesto
12 15


AIlmastointilaitteen käyttöpaneeli, etäisyystunnistin edessä ja takana
13 5
AMittaristo
14 15


ASade- ja valoisuustunnistin, turvatyynyt
15 5
AMuut lukot
17 40
ATakalasinlämmitin / sivupeilit
Auton hinaaminen
Hinausrengas edessä
Hinausrengas on työkalulaatikossa
oikeanpuoleisen istuimen alla.
On kiellettyä hinata autoa, jonka vetävät pyörät
ovat maassa.
Jos hinattavassa autossa on vain kaksi
pyörää maassa, käytä aina ammattimaista
hinauskalustoa.
Jos näitä ohjeita ei noudateta, voi se
vahingoittaa jarrutuksen ja sähkömoottorin
osia.
Täydennys sähköiseen malliin

3
.
.
Ohjeita ajamiseen 103
Käynnistäminen ja pysäyttäminen 1 04
Elektroninen ajonestojärjestelmä
1

05
Seisontajarru


105
Käsivalintainen vaihteisto
1

05
6-vaihteinen automatisoitu vaihteisto
1

06
Vaihteenvaihdon osoitin
1

08
Stop & Start

1
08
Mäkilähtöapu


111
Alentuneen rengaspaineen tunnistus
1

12
Rengaspaineen tarkkailujärjestelmän
uudelleenalustus


113
Nopeudenrajoitin


115
Vakionopeussäädin
1

17
Active City Brake

1
20
Pysäköintitutka


122
Peruutuskamera
1

24Polttoaine
126
Polttonestekierron katkaisu 1 27
Polttoaineiden yhteensopivuus
1

28
Lumiketjut


129
Irrotettava lumisuoja
1

30
Lasinpyyhkimen sulan vaihtaminen
1

30
Vetolaite


131
Irrotettava vetokoukku

1
31
Kuormaustangot


133
Zénith-katon kuormaustangot
1

33
Muut lisävarusteet
1

34
Konepelti


135
M o ot tor it


13 6
Nestetasojen tarkistus
1

36
Tarkastukset
1

38
AdBlue
® (BlueHDi-moottorit) 1 40
Renkaan paikkaussarja
1
43
Pyörän vaihtaminen
1

43
Koristekapselin asentaminen vanteelle
1

47
Lampun vaihtaminen
1

49
Sulakkeen vaihtaminen
1

54
A kku


15 8
Virransäästötila


159
Oman auton hinaaminen
1

59
Polttoaineen loppuminen (diesel)
1

60Yleistä


161
Bensiinimoottorit ja massat
1
62
Dieselmoottorit ja massat
1
63
Mitat
16
5
Tunnistetiedot

174
Ajaminen
Hyödyllisiä tietoja
Häiriön sattuessa Tekniset tiedot
Aakkosellinen hakemisto
Audiotoiminnot ja telematiikka
7 tuuman kosketusnäyttö
Audiojärjestelmä
.
Sisällysluettelo

4
Hallintalaitteet1.Valojen ja suuntavalojen kytkimet
2. Mittaristo ja näyttö
3. Tuulilasin/lasinpesimen/ajotietokoneen
kytkimet
4. Sytytysvirta
5. Audiojärjestelmän säätimet
6. Kuljettajan etuturvatyyny/merkkiääni
7. Ohjauspyörän korkeus- ja etäisyyssäätö
8. Vakionopeussäätimen/
nopeudenrajoittimen kytkimet
9. Painikeryhmä: pysäköintiavustin,
ajovalojen korkeussäätö, ESC, Stop &
Start, hälytin (myyntimaan mukaan)
10. Konepellin avaus
11. Sähkötoimisten sivupeilien säätö
12 . Etulasinnostinten painikkeet
13. Kytkinpaneeli: hätävilkut, keskuslukitus,
lapsilukko (mallin mukaan)
14 . Savukkeensytytin
15. Lämmitys-/tuuletussäätimet
16. Automatisoidun vaihteiston tai Grip
control säädin
17. Kosketusnäyttö
18. USB-liitäntä (mallit automatisoidulla
vaihteistolla)
19. USB-liitäntä (mallit käsivalintaisella
vaihteistolla)
Yleiskatsaus

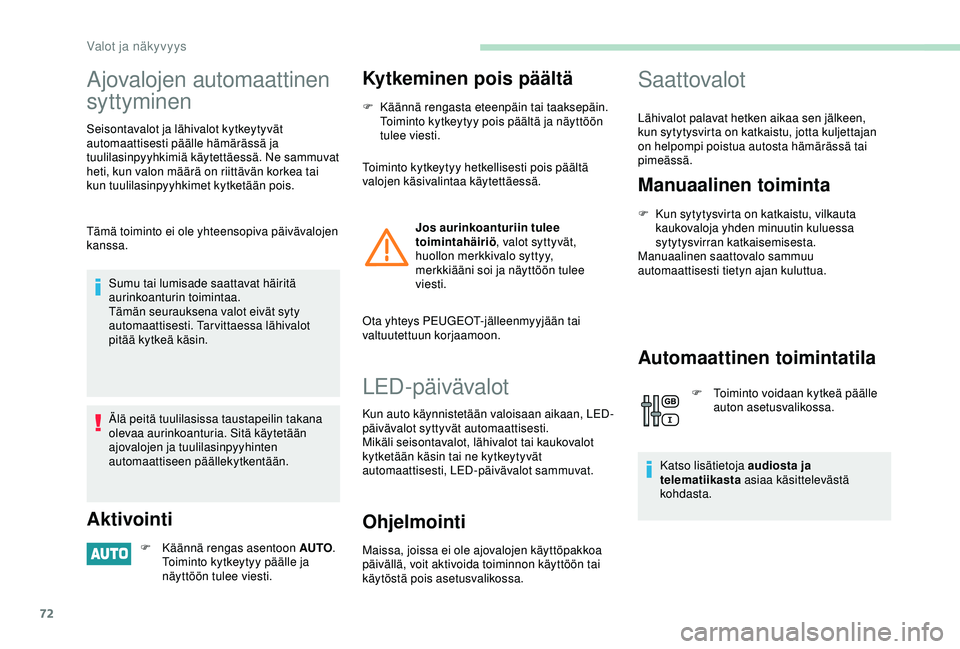

72
Ajovalojen automaattinen
syttyminen
Seisontavalot ja lähivalot kytkeytyvät
automaattisesti päälle hämärässä ja
tuulilasinpyyhkimiä käytettäessä. Ne sammuvat
heti, kun valon määrä on riittävän korkea tai
kun tuulilasinpyyhkimet kytketään pois.
Tämä toiminto ei ole yhteensopiva päivävalojen
kanssa.Sumu tai lumisade saattavat häiritä
aurinkoanturin toimintaa.
Tämän seurauksena valot eivät syty
automaattisesti. Tarvittaessa lähivalot
pitää kytkeä käsin.
Älä peitä tuulilasissa taustapeilin takana
olevaa aurinkoanturia. Sitä käytetään
ajovalojen ja tuulilasinpyyhinten
automaattiseen päällekytkentään.
Aktivointi
F Käännä rengas asentoon AUTO .
Toiminto kytkeytyy päälle ja
näyttöön tulee viesti.
Kytkeminen pois päältä
F Käännä rengasta eteenpäin tai taaksepäin. Toiminto kytkeytyy pois päältä ja näyttöön
tulee viesti.
Toiminto kytkeytyy hetkellisesti pois päältä
valojen käsivalintaa käytettäessä.
Jos aurinkoanturiin tulee
toimintahäiriö , valot syttyvät,
huollon merkkivalo syttyy,
merkkiääni soi ja näyttöön tulee
viesti.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
LED-päivävalot
Kun auto käynnistetään valoisaan aikaan, LED-
päivävalot syttyvät automaattisesti.
Mikäli seisontavalot, lähivalot tai kaukovalot
kytketään käsin tai ne kytkeytyvät
automaattisesti, LED-päivävalot sammuvat.
Ohjelmointi
Maissa, joissa ei ole ajovalojen käyttöpakkoa
päivällä, voit aktivoida toiminnon käyttöön tai
käytöstä pois asetusvalikossa.
Saattovalot
Lähivalot palavat hetken aikaa sen jälkeen,
kun sytytysvirta on katkaistu, jotta kuljettajan
on helpompi poistua autosta hämärässä tai
pimeässä.
Manuaalinen toiminta
F Kun sytytysvirta on katkaistu, vilkauta kaukovaloja yhden minuutin kuluessa
sytytysvirran katkaisemisesta.
Manuaalinen saattovalo sammuu
automaattisesti tietyn ajan kuluttua.
Automaattinen toimintatila
F Toiminto voidaan kytkeä päälle auton asetusvalikossa.
Katso lisätietoja audiosta ja
telematiikasta asiaa käsittelevästä
kohdasta.
Valot ja näkyvyys

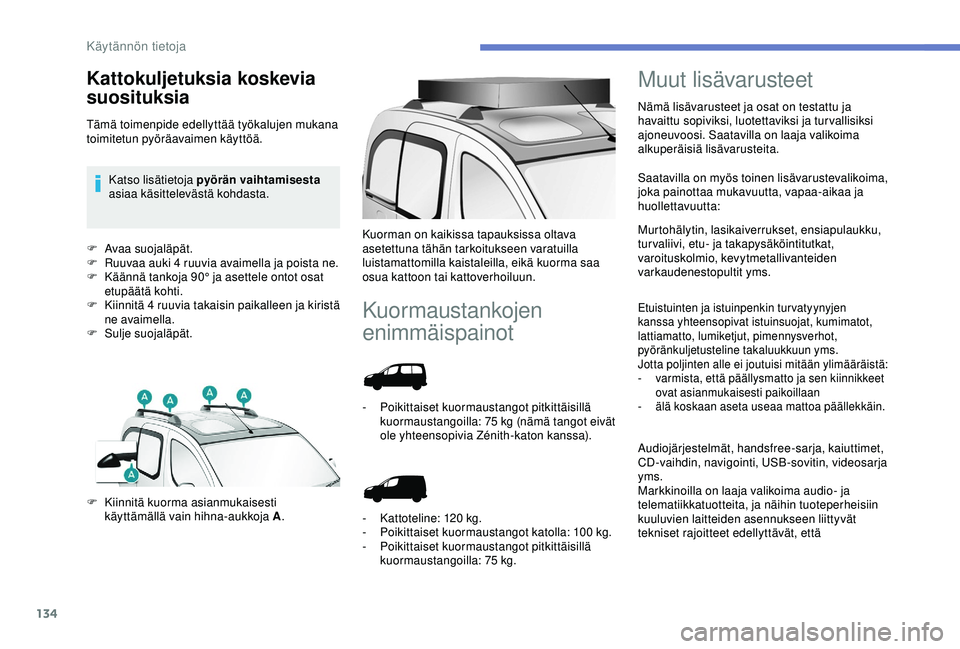

134
F Avaa suojaläpät.
F R uuvaa auki 4 ruuvia avaimella ja poista ne.
F

K
äännä tankoja 90° ja asettele ontot osat
etupäätä kohti.
F

K
iinnitä 4 ruuvia takaisin paikalleen ja kiristä
ne avaimella.
F

S
ulje suojaläpät.
Kuormaustankojen
enimmäispainot
F Kiinnitä kuorma asianmukaisesti käyttämällä vain hihna-aukkoja A .Kuorman on kaikissa tapauksissa oltava
asetettuna tähän tarkoitukseen varatuilla
luistamattomilla kaistaleilla, eikä kuorma saa
osua kattoon tai kattoverhoiluun.
-
P

oikittaiset kuormaustangot pitkittäisillä
kuormaustangoilla: 75

kg (nämä tangot eivät
ole yhteensopivia Zénith-katon kanssa).
-
K
attoteline: 120

kg.
-

P
oikittaiset kuormaustangot katolla: 100 kg.
-
P

oikittaiset kuormaustangot pitkittäisillä
kuormaustangoilla: 75


kg.
Muut lisävarusteet
Nämä lisävarusteet ja osat on testattu ja
havaittu sopiviksi, luotettaviksi ja turvallisiksi
ajoneuvoosi. Saatavilla on laaja valikoima
alkuperäisiä lisävarusteita.
Saatavilla on myös toinen lisävarustevalikoima,
joka painottaa mukavuutta, vapaa-aikaa ja
huollettavuutta:
Murtohälytin, lasikaiverrukset, ensiapulaukku,
turvaliivi, etu- ja takapysäköintitutkat,
varoituskolmio, kevytmetallivanteiden
varkaudenestopultit yms.
Etuistuinten ja istuinpenkin turvatyynyjen
kanssa yhteensopivat istuinsuojat, kumimatot,
lattiamatto, lumiketjut, pimennysverhot,
pyöränkuljetusteline takaluukkuun yms.
Jotta poljinten alle ei joutuisi mitään ylimääräistä:
-

v
armista, että päällysmatto ja sen kiinnikkeet
ovat asianmukaisesti paikoillaan
-
älä

koskaan aseta useaa mattoa päällekkäin.
Kattokuljetuksia koskevia
suosituksia
Tämä toimenpide edellyttää työkalujen mukana
toimitetun pyöräavaimen käyttöä.Katso lisätietoja pyörän vaihtamisesta
asiaa käsittelevästä kohdasta.
Audiojärjestelmät, handsfree-sarja, kaiuttimet,
CD-vaihdin, navigointi, USB-sovitin, videosarja
yms.
Markkinoilla on laaja valikoima audio- ja
telematiikkatuotteita, ja näihin tuoteperheisiin
kuuluvien laitteiden asennukseen liittyvät
tekniset rajoitteet edellyttävät, että
Käytännön tietoja

155
Kojelaudan sulakkeet
Pääset käsiksi sulakkeisiin kallistamalla
suojakantta.Sulakkeet
F Arvo
A Laite
1 15Takalasinpyyhin
2 –
30 Vapaa
Keskuslukitus
3 5Tu r v a t y y n y t
4 10Ilmastointilaite, diagnostiikkapistoke, sivupeilin kytkin,
ajovalojen korkeuden säätö
5 30Sähköiset lasinnostimet
6 30Lukot
7 5Takakattovalo, takaosan kartanlukuvalot, kattovalo
8 20
Audiojärjestelmä, näyttö, rengaspaineen tarkkailujärjestelmä, hälytin ja sireeni
930Etu- ja takatilan 12 V:n pistorasia
10 15Keskikonsoli
11 15Matala virta, sähköinen käynnistyksenesto
12 15Sade- ja valoisuustunnistin, turvatyynyt
13 5Mittaristo
14 15Pysäköintitutkat, automaattisen ilmastointilaitteen säätimet,
handsfree-sarja
15 30Lukot
16 -Vapaa
17 40Takalasin/taustapeilin huurteenpoisto
8
Toimintahäiriön sattuessa

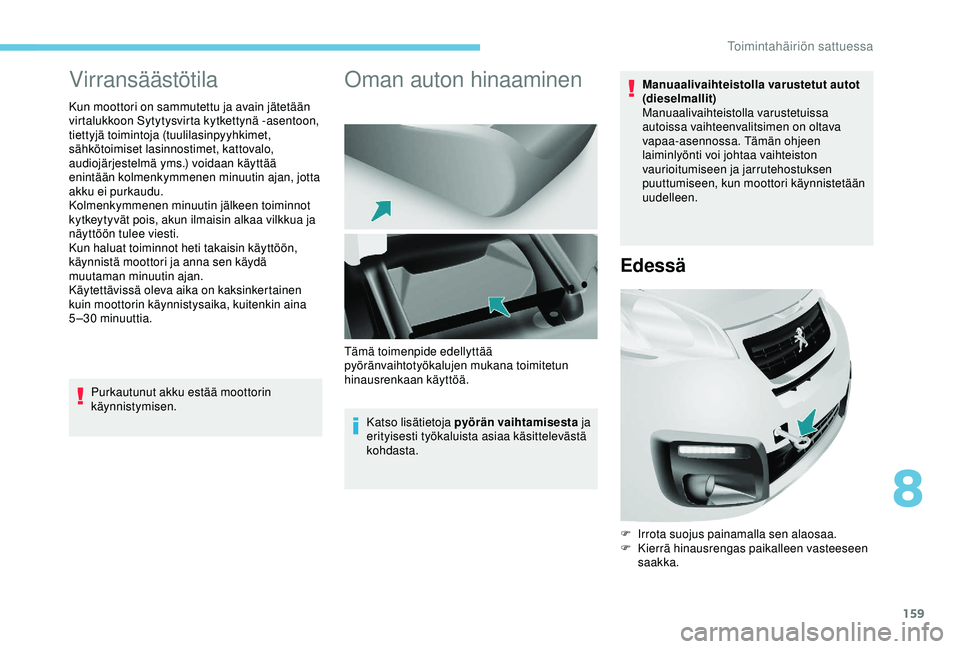

159
Virransäästötila
Kun moottori on sammutettu ja avain jätetään
virtalukkoon Sytytysvirta kytkettynä -a sentoon,
tiettyjä toimintoja (tuulilasinpyyhkimet,
sähkötoimiset lasinnostimet, kattovalo,
audiojärjestelmä yms.) voidaan käyttää
enintään kolmenkymmenen minuutin ajan, jotta
akku ei purkaudu.
Kolmenkymmenen minuutin jälkeen toiminnot
kytkeytyvät pois, akun ilmaisin alkaa vilkkua ja
näyttöön tulee viesti.
Kun haluat toiminnot heti takaisin käyttöön,
käynnistä moottori ja anna sen käydä
muutaman minuutin ajan.
Käytettävissä oleva aika on kaksinkertainen
kuin moottorin käynnistysaika, kuitenkin aina
5 –30


minuuttia.
Purkautunut akku estää moottorin
käynnistymisen.
Oman auton hinaaminen
Katso lisätietoja pyörän vaihtamisesta ja
erityisesti työkaluista asiaa käsittelevästä
kohdasta. Manuaalivaihteistolla varustetut autot
(dieselmallit)
Manuaalivaihteistolla varustetuissa
autoissa vaihteenvalitsimen on oltava
vapaa-asennossa. Tämän ohjeen
laiminlyönti voi johtaa vaihteiston
vaurioitumiseen ja jarrutehostuksen
puuttumiseen, kun moottori käynnistetään
uudelleen.
Edessä
F Irrota suojus painamalla sen alaosaa.
F
K ierrä hinausrengas paikalleen vasteeseen
saakka.
Tämä toimenpide edellyttää
pyöränvaihtotyökalujen mukana toimitetun
hinausrenkaan käyttöä.
8
Toimintahäiriön sattuessa

1

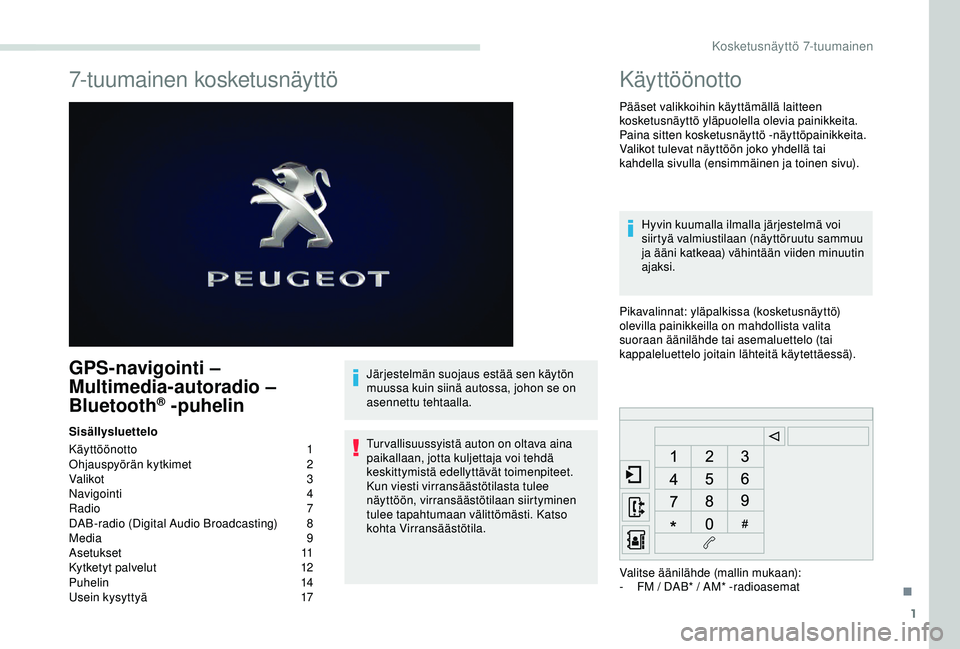

7-tuumainen kosketusnäyttö
GPS-navigointi –
Multimedia-autoradio –
Bluetooth
® -puhelin
Sisällysluettelo
Käyttöönotto
1
O

hjauspyörän kytkimet
2
V

alikot
3
N

avigointi

4
Radio
7
DAB-radio (Digital Audio Broadcasting)
8
M

edia 9
Asetukset


11
Kytketyt palvelut

1
2
Puhelin


14
Usein kysyttyä

1
7Järjestelmän suojaus estää sen käytön
muussa kuin siinä autossa, johon se on
asennettu tehtaalla.
Tur vallisuussyistä auton on oltava aina
paikallaan, jotta kuljettaja voi tehdä
keskittymistä edellyttävät toimenpiteet.
Kun viesti virransäästötilasta tulee
näyttöön, virransäästötilaan siirtyminen
tulee tapahtumaan välittömästi. Katso
kohta Virransäästötila.
Käyttöönotto
Pääset valikkoihin käyttämällä laitteen
kosketusnäyttö yläpuolella olevia painikkeita.
Paina sitten kosketusnäyttö -näyttöpainikkeita.
Valikot tulevat näyttöön joko yhdellä tai
kahdella sivulla (ensimmäinen ja toinen sivu).
Hyvin kuumalla ilmalla järjestelmä voi
siirtyä valmiustilaan (näyttöruutu sammuu
ja ääni katkeaa) vähintään viiden minuutin
ajaksi.
Pikavalinnat: yläpalkissa (kosketusnäyttö)
olevilla painikkeilla on mahdollista valita
suoraan äänilähde tai asemaluettelo (tai
kappaleluettelo joitain lähteitä käytettäessä).
Valitse äänilähde (mallin mukaan):
-

F
M / DAB* / AM* -radioasemat
.
Kosketusnäyttö 7-tuumainen
