2017 Lexus IS300h Omistajan käsikirja (in Finnish)

6018-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM53D89FI
Käynnistä hybridijärjestelmä ja tarkasta näkyykö "Hybridijärjestelmä on
ylikuumentunut. Rajoitettu teho käytössä"
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yhteys valtuutettuun Lexus-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Jos viestiä ei näy:
Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamoon tai muun
ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
VAROITUS
■Kun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilövahingot kuten
palovammat.
●Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn määrä on
vähentynyt. Moottoritila voi olla erittäin kuuma.
●Sen jälkeen, kun hybridijärjestelmä on sa mmutettu, tarkasta, että READY-merkkivalo
on sammunut.
Kun hybridijärjestelmä on käynnissä, bensii nimoottori voi automaattisesti käynnistyä
tai tuuletin voi yllättäen toimia, vaikka bensiinimoottori sammuisi. Älä kosketa tai
lähesty pyöriviä osia kuten hihnaa ja jäähdytystuuletinta. Seurauksena voi olla
sormien tai vaatteiden (erityis esti solmion, huivin tai kaulahuivin) kiinni juuttuminen,
mikä johtaa vakaviin henkilövahinkoihin.
6
●Älä löysää jäähdytysneste säiliön korkkeja tai
täyttökorkkia hybridijär jestelmän ja jäähdytti-
men ollessa kuumia.
Kuumaa höyryä tai jäähdytysnestettä saattaa
suihkuta ulos.
OM53D89FI.book Page 601 Monda y, February 27, 2017 5:01 PM

6028-2. Toimenpiteet häiriön sattuessa
OM53D89FI
HUOMAA
■Kun lisäät moottorin/tehonsäätöyksikön jäähdytysnestettä
Lisää jäähdytysnestettä hitaasti sen jälke en, kun hybridijärjestelmä on riittävästi
jäähtynyt. Kylmän jäähdyty snesteen liian nopea lisääminen voi aiheuttaa vahinkoa
hybridijärjestelmälle.
■Estääksesi jäähdytysjärjest elmään kohdistuvat vahingot
Noudata seuraavia turvallisuusohjeita:
●Estä vieraiden aineiden joutuminen jäähdytysnes teen sekaan (kuten hiekka tai pöly jne.).
●Älä käytä jäähdytysnesteen lisäaineita.
OM53D89FI.book Page 602 Monda y, February 27, 2017 5:01 PM

6038-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM53D89FI
Sammuta hybridijärjestelmä. Kytke seisontajarru ja siirrä vaihteenvalitsin P-
asentoon.
Poista muta, lumi tai hiekka takapyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia takapyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru. Paina sitten
varovasti kaasupoljinta.
■Jos auton irrottaminen on hankalaa
Jos autosi juuttuu kiinni
Noudata seuraavia ohjeita, jos pyörät lu istavat tai auto juuttuu kiinni mutaan,
hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois päältä.
1
2
3
4
5
OM53D89FI.book Page 603 Monda y, February 27, 2017 5:01 PM

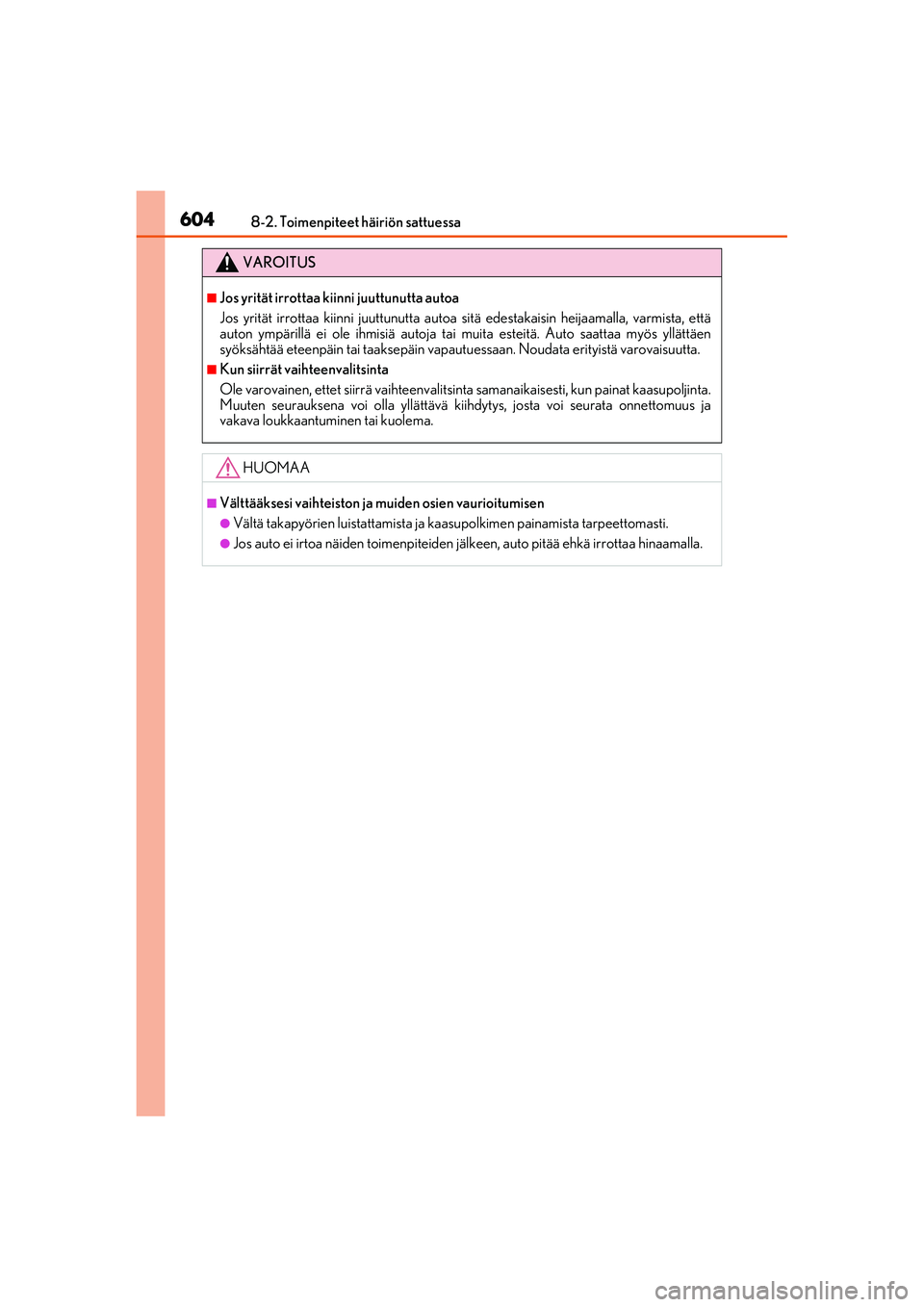

6048-2. Toimenpiteet häiriön sattuessa
OM53D89FI
VAROITUS
■Jos yrität irrottaa kiinni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, varmista, että
auton ympärillä ei ole ihmisiä autoja tai mu ita esteitä. Auto saattaa myös yllättäen
syöksähtää eteenpäin tai taaksepäin vapaut uessaan. Noudata erityistä varovaisuutta.
■Kun siirrät vaihteenvalitsinta
Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat kaasupoljinta.
Muuten seurauksena voi olla yllättävä kiih dytys, josta voi seurata onnettomuus ja
vakava loukkaantuminen tai kuolema.
HUOMAA
■Välttääksesi vaihteiston ja muiden osien vaurioitumisen
●Vältä takapyörien luistattamista ja ka asupolkimen painamista tarpeettomasti.
●Jos auto ei irtoa näiden toimenpiteiden jälk een, auto pitää ehkä irrottaa hinaamalla.
OM53D89FI.book Page 604 Monday, February 27, 2017 5:01 PM

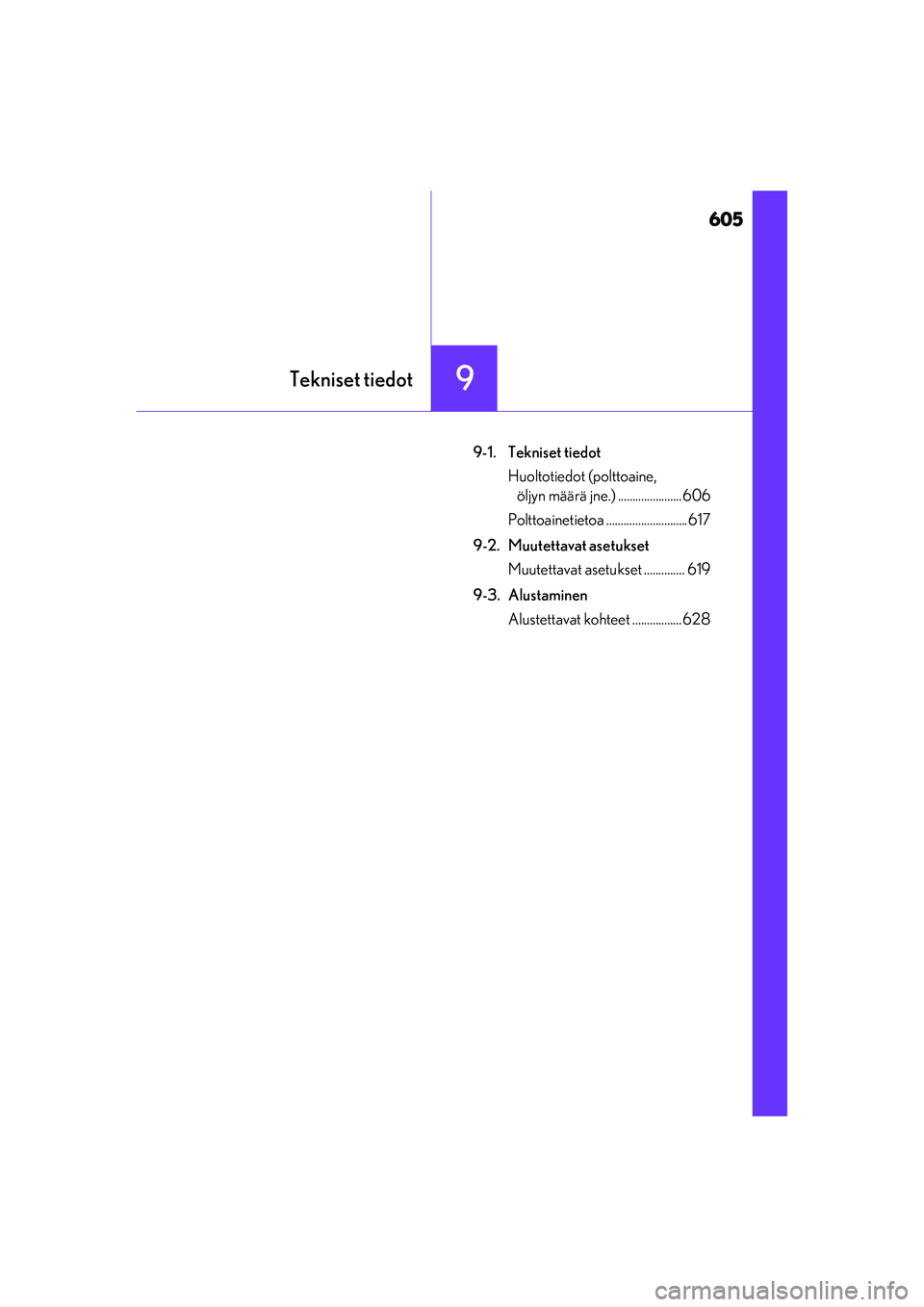

605
9Tekniset tiedot
IS300h_EE(OM53D89E)
9-1. Tekniset tiedotHuoltotiedot (polttoaine, öljyn määrä jne.) ...................... 606
Polttoainetietoa ............................ 617
9-2. Muutettavat asetukset Muutettavat asetukset .............. 619
9-3. Alustaminen Alustettavat kohteet ................. 628
OM53D89FI.book Page 605 Monda y, February 27, 2017 5:01 PM

606
OM53D89FI9-1. Tekniset tiedot
*1: Kuormaamaton auto
*2: Mallit 255/35R18-renkailla varustettuna
*3: AVE30L-AEXEHW- ja AVE30R-AEXEHW-mallit
*4: AVE30L-AEXLHW- ja AVE30R-AEXLHW-mallit
Mallikoodi löytyy myös valmistajan kilvestä. ( →S. 607)
*5: Autot vetovarustuksella
Huoltotiedot (polttoaine, öljyn määrä jne.)
Mitat ja massat
Pituus 4 680 mm
Leveys 1 810 mm
Korkeus*11 430 mm
Akseliväli 2 800 mm
Raideleveys*1
Edessä1 535 mm
Takana1 550 mm
1 540 mm*2
Kokonaismassa*52 130 kg*3
2 145 kg*4
Suurin sallittu
akselimassa
*5
Edessä
1 090 kg
Takana1 200 kg
Suurin sallittu vetoaisan kuormitus*575 kg
Perävaunumassa*5Jarrullinen 750 kg
Jarruton750 kg
OM53D89FI.book Page 606 Monda y, February 27, 2017 5:01 PM

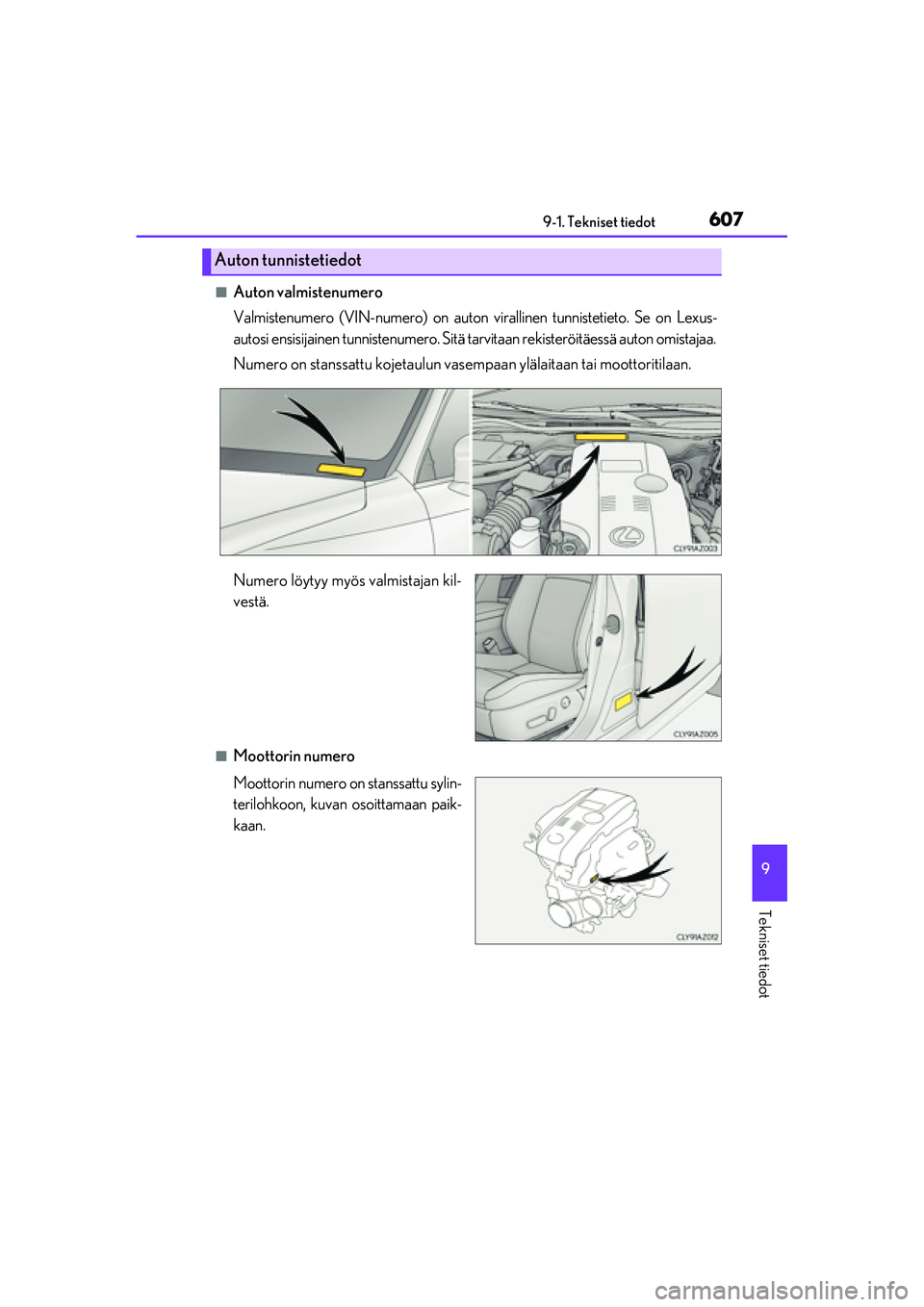

607
9
9-1. Tekniset tiedot
Tekniset tiedot
OM53D89FI
■Auton valmistenumero
Valmistenumero (VIN-numero) on auton vi
rallinen tunnistetieto. Se on Lexus-
autosi ensisijainen tunnistenumero. Sitä tarvitaan rekisteröitäessä auton omistajaa.
Numero on stanssattu kojetaulun vase mpaan ylälaitaan tai moottoritilaan.
Numero löytyy myös valmistajan kil-
vestä.
■Moottorin numero
Moottorin numero on stanssattu sylin-
terilohkoon, kuvan osoittamaan paik-
kaan.
Auton tunnistetiedot
OM53D89FI.book Page 607 Monda y, February 27, 2017 5:01 PM

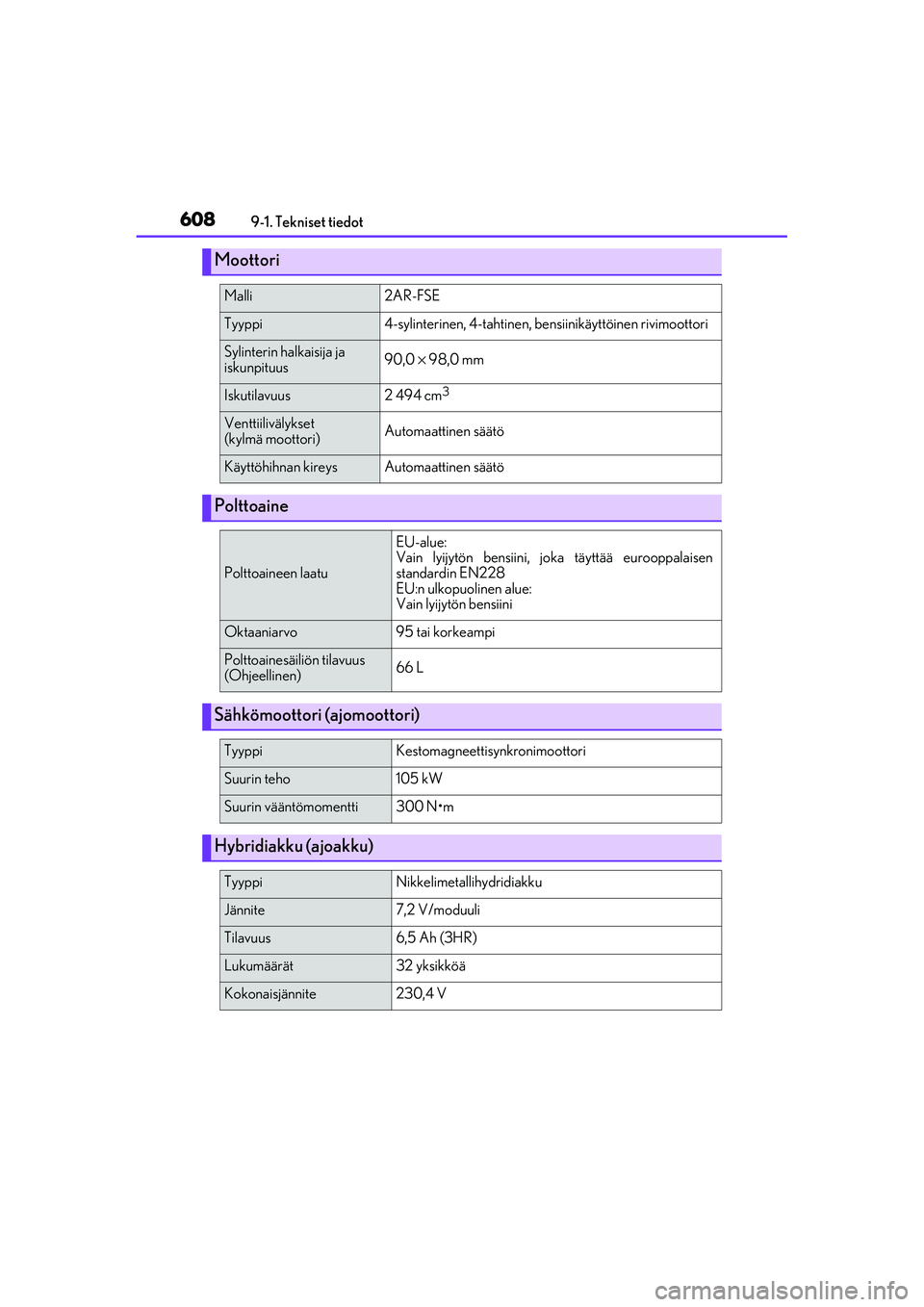

6089-1. Tekniset tiedot
OM53D89FI
Moottori
Malli2AR-FSE
Tyyppi4-sylinterinen, 4-tahtinen, be nsiinikäyttöinen rivimoottori
Sylinterin halkaisija ja
iskunpituus90,0 × 98,0 mm
Iskutilavuus2 494 cm3
Venttiilivälykset
(kylmä moottori)Automaattinen säätö
Käyttöhihnan kireysAutomaattinen säätö
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, jo ka täyttää eurooppalaisen
standardin EN228
EU:n ulkopuolinen alue:
Vain lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)66 L
Sähkömoottori (ajomoottori)
TyyppiKestomagneettisynkronimoottori
Suurin teho105 kW
Suurin vääntömomentti300 N•m
Hybridiakku (ajoakku)
TyyppiNikkelimetallihydridiakku
Jännite7,2 V/moduuli
Tilavuus6,5 Ah (3HR)
Lukumäärät32 yksikköä
Kokonaisjännite230,4 V
OM53D89FI.book Page 608 Monda y, February 27, 2017 5:01 PM
