2017 Lexus IS300h Omistajan käsikirja (in Finnish)

2894-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
Voit muuttaa summerin äänenvoimakkuutta ja näytön toimintoja silloin, kun
käynnistyspainike on ON-toimintatilassa.
Paina MENU-painiketta mediakeskuksen ohjaimesta / Remote Touch -
ohjaimesta ja valitse sitten näytöltä .
Valitse "Auto" ja valitse sitten "LEXUS park assist -asetukset" näytö\
ltä.
Valitse haluamasi kohde.
Summerin äänenvoimakkuutta voidaan säätää.
Pysäköintitutkan näyttö voidaan kytkeä päälle tai pois päältä.
Sekä etuosan että takaosan keskit unnistimien näytön ja äänimerkin
asetuksia voidaan muuttaa.
Pysäköintitutkan asetukset
1
2
3
Mediakeskuksen näyttö10,3-tuuman näyttö
1
2
3
OM53D89FI.book Page 289 Monda y, February 27, 2017 5:01 PM

2904-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Pysäköintitutkaa voidaan käyttää, kun
●Etukulmien tunnistimet:
• Käynnistyspainikkeesta on valittuna ON-toimintatila.
• Vaihteenvalitsin on muussa kuin P-asennossa.
• Auton nopeus on alle 10 km/h.
(Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
●Etuosan keskitunnistimet:
• Käynnistyspainikkeesta on valittuna ON-toimintatila.
• Vaihteenvalitsin on muussa asennossa kuin P tai R.
• Auton nopeus on alle noin 10 km/h.
●Takakulmien ja takaosan keskitunnistimet:
• Käynnistyspainikkeesta on valittuna ON-toimintatila.
• Vaihteenvalitsin on R-asennossa.
■Pysäköintitutkan näyttö
Mediakeskuksen näytöllä varustetut au tot: Jos este havaitaan, kun opastava
peruutuskameranäyttö on kä ytössä, varoitusvalo ilmestyy näytön yläkulmaan, vaikka
näyttö olisi kytketty pois toiminnasta.
■Jos monitoiminäytö ssä näkyy viesti
→ S. 543
■Muutettavat asetukset
Joitakin toimintoja voidaan muuttaa. (→ S. 289, 619)
VAROITUS
■Kun käytät pysäköintitutkaa
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei voida ajaa
turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
●Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
●Tunnistimien havaintoalueet ja reagointinopeudet ovat ra jalliset. Kun ajat eteenpäin
tai peruutat, tarkista aina alue auton ympä rillä (etenkin auton sivuilla), aja hitaalla
nopeudella käyttäen jarrua au ton nopeuden säätelemiseksi.
●Älä asenna mitään varusteita tunnistimien toiminta-alueelle.
OM53D89FI.book Page 290 Monda y, February 27, 2017 5:01 PM

2914-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
VAROITUS
■Tunnistimen havaintokykyyn liittyvää tietoa
●Tunnistimien havaintoalueet rajoittuvat puskurin läheisyydessä olevaan alueeseen.
●Tietyt olosuhteet ja auton ympäristö, kuten seuraavassa esitetyt, saattavat vaikuttaa
tunnistimien kykyyn havainnoida kohtei ta oikein. Kiinnitä erityistä huomiota
seuraavissa tilanteissa. Muussa tapauksessa seurauksena voi olla turvaton ajo, joka
saattaa johtaa onnettomuuteen.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa. (Tunnistimien puhdistaminen poistaa ongelman.)
• Tunnistin on jäätynyt. (Alueen sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää epänormaalin
näkymän tai esteitä ei pystytä havaitsemaan.
• Tunnistin on jollain tavalla peittynyt.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottoripyörien
moottorit, raskaiden ajoneuvojen paineilm ajarrut tai muu kova melu josta lähtee
ultraääniaaltoja.
• Lähistöllä on toinen auto, joka on varustettu pysäköintitutkalla.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asenne ttu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukat.
• Puskuriin tai tunnistimiin kohdistuu voimakas isku.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Aluetta, joka on välittömästi puskureiden alla, ei voi havaita.
• Jos esteet joutuvat liian lähelle tunnistimia.
• Jos autoon asennetaan muu kuin alkupe räinen Lexus-jousitusjärjestelmä (esim.
madallettu jousitus).
• Tietynlaisiin vaatteisiin pukeutuneita ihmisiä ei välttämättä voida havaita.
Yllä mainittujen esimerkkien lisäksi on t ilanteita, joissa liikennemerkkien ja muiden
kohteiden muodosta johtuen tunnistin päättele e, että esteet ovat lähempänä kuin mitä
ne todellisuudessa ovat.
●Tunnistin ei pysty havaitsema an tietyn muotoisia esteitä. Kiinnitä erityistä huomiota
seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset kohteet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
• Ihmiset, eläimet ja muut liikkuvat kohteet
• Ihmiset, joilla on tietyn tyyppinen vaatetus
OM53D89FI.book Page 291 Monda y, February 27, 2017 5:01 PM

2924-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
VAROITUS
●Käytön aikana saattaa tapahtua seuraavaa.
• Havaintoetäisyys saattaa esteiden muodosta ja muista tekijöistä johtuen lyhentyä
tai esteet saattavat jäädä havaitsematta.
• Esteet saattavat jäädä havaitsematta, jo s ne ovat liian lähellä tunnistinta.
• Esteiden havaitsemisen ja nä ytölle ilmestymisen välillä on lyhyt aikaviive. Vaikka
auton nopeus on alhainen, on mahdo llista, että este joutuu tunnistimen
havaintoalueiden sisälle ennen kuin nä yttöön ilmestyy viesti ja summerin ääni
kuuluu.
• Ohuita esteitä tai kohteita, jotka ovat alempana kuin tunnistin, ei välttämättä
havaita auton lähestyessä niitä, vaikka järjestelmä olis i ne havainnut jo kerran.
• Äänimerkkejä saattaa olla vaikea kuulla , jos audiojärjestelmästä tai lämmitys-/
ilmastointijärjestelmästä lähtee melua.
HUOMAA
■Kun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei vä lttämättä pysty toimimaan oikein, esim.
tunnistimeen tulleen toimintahä iriön takia jne. Tarkastuta autosi valtuutetulla Lexus-
jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa.
●Pysäköintitutkan näyttö vilkkuu ja summerin ääni kuuluu, vaikka estettä ei ole havaittu.
●Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu kova isku.
●Jos puskuri törmää johonkin.
●Jos näyttö on jatkuvasti esillä ilman piippauksia, paitsi tilanteessa jossa summerin ääni
on mykistetty.
●Jos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on todennäköistä,
että tunnistimeen on tullut toimintahäiriö.
■Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tunnistimien toimintahäiriöt.
OM53D89FI.book Page 292 Monda y, February 27, 2017 5:01 PM

2934-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
Kuva auton takana olevasta tilasta tulee
näkyviin, kun vaihde on asennossa R ja
käynnistyspainike on ON-toimintatilassa.
Opastava peruutuskameranäyttö ei ole
käytössä, kun vaihteenvalitsin on jossain
muussa asennossa kuin R.
Jos vaihteenvalitsin siirretään asentoon R
ja jotain toimintatilapainiketta (esim
MENU) painetaan, opastava peruutuska-
meranäyttö sammuu ja näyttöön vaihtuu
kyseisen painikkeen toimintatila.
Opastava peruutuskameranäyttö∗
∗
: Joissakin malleissa
Opastava peruutuskameranäyttö auttaa kuljettajaa peruutettaessa
näyttämällä kuvan auton takana olevasta tilasta, esimerkiksi pysäköitäessä.
Tässä tekstissä esitetyt näyttökuvat on ta rkoitettu esimerkeiksi ja ne saattavat
poiketa näytön todellisista kuvista.
OM53D89FI.book Page 293 Monda y, February 27, 2017 5:01 PM

2944-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Näyttö
Opastava peruutuskameranäyttö ilmestyy, jos vaihteenvalitsin siirretään
asentoon R käynnistyspainikkeen ollessa ON-toimintatilassa.
Pysäköintitutka
(joissakin malleissa)
Peruutusvahtitoiminto
(joissakin malleissa)
Yksinkertaistettu kuva ilmestyy
näytön yläkulmaan, kun järjestelmä
havaitsee esteen.
■Järjestelmän käyttö
Käytä jompaa kumpaa seuraavista
toiminnoista.
●Arvioitujen ajolinjojen näyttötila ( →S. 296)
Näyttöön ilmestyvät arvioidut
ajolinjat, jotka liikkuvat ohjauspyörän
liikkeiden mukaan.
Opastavan peruutuskameranäytön käyttö
1
2
OM53D89FI.book Page 294 Monda y, February 27, 2017 5:01 PM

2954-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
●Pysäköintiapulinjojen näyttötila (→S. 298)
Ohjauspyörän palautuspisteet
(pysäköintiapuli njat) näytetään.
●Etäisyysapulinjojen näyttötila
Vain etäisyysapulinjat näytetään.
Kun vaihteenvalitsin on muussa asennossa kuin R, näyttötilaa voidaan vaihtaa
seuraavalla tavalla.
Paina MENU-painiketta mediakeskuksen ohjaimesta ja valitse sitten
"Asetukset" näytöltä.
Valitse "Auto", ja valitse sitten "Peruutuskameran apuviivojen asetus" näytöltä.
Valitse haluamasi näyttötila.
Arvioitujen ajolinjojen näyttötila
(→ S. 296)
Pysäköinti apulinjojen avulla -
näyttötila ( →S. 298)
Etäisyysapulinjojen näyttötila
Vain etäisyysapulinjat näytetään.
Näytön toiminnon vaihtaminen
1
2
3
1
2
3
OM53D89FI.book Page 295 Monda y, February 27, 2017 5:01 PM

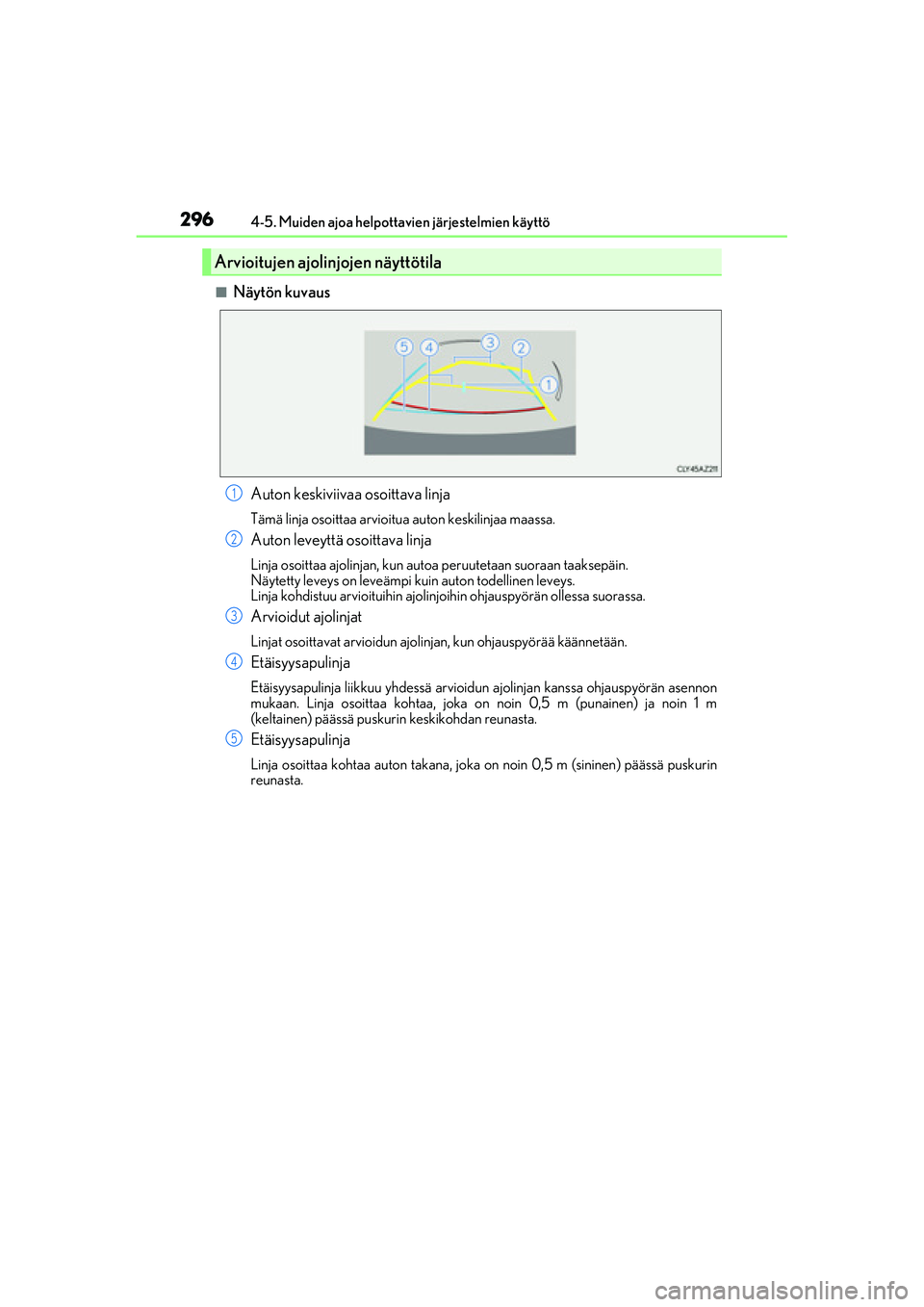

2964-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Näytön kuvausAuton keskiviivaa osoittava linja
Tämä linja osoittaa arvioitu a auton keskilinjaa maassa.
Auton leveyttä osoittava linja
Linja osoittaa ajolinjan, kun autoa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Linja kohdistuu arvioituihin ajolinjoihin ohjauspyörän ollessa suorassa.
Arvioidut ajolinjat
Linjat osoittavat arvioidun ajolin jan, kun ohjauspyörää käännetään.
Etäisyysapulinja
Etäisyysapulinja liikkuu yhdessä arvioidun ajolinjan kanssa ohjauspyörän asennon
mukaan. Linja osoittaa kohtaa, joka on noin 0,5 m (punainen) ja noin 1 m
(keltainen) päässä puskur in keskikohdan reunasta.
Etäisyysapulinja
Linja osoittaa kohtaa auton takana, joka on noin 0,5 m (sininen) päässä puskurin
reunasta.
Arvioitujen ajolinjojen näyttötila
1
2
3
4
5
OM53D89FI.book Page 296 Monda y, February 27, 2017 5:01 PM
