2017 Lexus IS300h Omistajan käsikirja (in Finnish)

892. Mittaristo
2
Mittaristo
OM53D89FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan, kun
käynnistyspainikkeesta valitaan ON-toimintat ila. Ne sammuvat, kun hybridijärjestelmä
on käynnistynyt, tai muutaman sekunnin kulutt ua. Mikäli valo ei syty tai sammu, saattaa
järjestelmässä olla toimintahäiriö. An na valtuutetun Lexus-jälleenmyyjän tai
-korjaamoon tai muun ammattita itoiseen ja hyvin varustetun korjaamon tarkastaa auto.
*2: Tämä valo vilkkuu toimintahäiriön merkiksi.
*3: Tämä valo syttyy keskipaneelissa.
Varoitusvalot
*1Jarrujärjestelmän
varoitusvalo (→S. 537)*1, 2PCS-varoitusvalo
(→ S. 539)
*1Jarrujärjestelmän
varoitusvalo (→ S. 537)*1Luiston merkkivalo
(→ S. 539)
*1
(joissakin
malleissa)
Latausjärjestelmän
varoitusvalo →S. 537)Avoimen oven varoitusvalo
(→ S. 539)
*1Toimintahäiriön
varoitusvalo (→ S. 537)Alhaisen polttoainemäärän
varoitusvalo (→S. 539)
*1SRS-varoitusvalo
(→ S. 538)Kuljettajan ja etumatkustajan
turvavyön muistutusvalo
(→ S. 539)
*1ABS-jarrujärjestelmän
varoitusvalo (→ S. 538)*3Takamatkustajien
turvavöiden muistutusvalot
(→ S. 540)
Seisontajarrun varoitusvalo
(→ S. 538)*1
Päävaroitusvalo ( →S. 540)
*1Sähkötoimisen
ohjaustehostimen
varoitusvalo (→ S. 538)*1Rengaspaineiden
varoitusvalo (→S. 540)
(joissakin
malleissa)
Kaistavahdin (LDA) merkki-
valo ( →S. 538)
OM53D89FI.book Page 89 Mond ay, February 27, 2017 5:01 PM

902. Mittaristo
OM53D89FI
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(→ S. 211)
*2
(joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 254)
Takavalojen merkkivalo
( → S. 215)

(joissakin
malleissa)
Pysäköintitutkan merkkivalo
( → S. 284)
Kaukovalojen merkkivalo
( → S. 215)
*1, 2 Luiston merkkivalo
(→ S. 326)
*1
(joissakin
malleissa)
Automaattisten
kaukovalojen merkkivalo
( → S. 218)*1
VSC OFF -merkkivalo
(→ S. 327)
Takasumuvalojen
merkkivalo ( →S. 222)
*1, 3
(joissakin
malleissa)
PCS-varoitusvalo
( → S. 244)
(joissakin
malleissa)
Vakionopeussäätimen
merkkivalo
( → S. 268, 280)*4, 5
(joissakin
malleissa)
Kuolleen kulman
varoittimen (BSM)
merkkivalot sivupeileissä
( → S. 309)
(joissakin
malleissa)
Mukautuvan
vakionopeussäätimen
merkkivalo ( →S. 268)*6
Ajonestolaitteen merkkivalo
(→ S. 78, 80)
(joissakin
malleissa)
Vakionopeussäätimen
SET-merkkivalo
( → S. 268, 280)*7
Alhaisen ulkolämpötilan
merkkivalo ( →S. 93)
(joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 254) READY-merkkivalo
(
→ S. 197)
(joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 254) EV-merkkivalo (
→S. 71)
OM53D89FI.book Page 90 Mond ay, February 27, 2017 5:01 PM

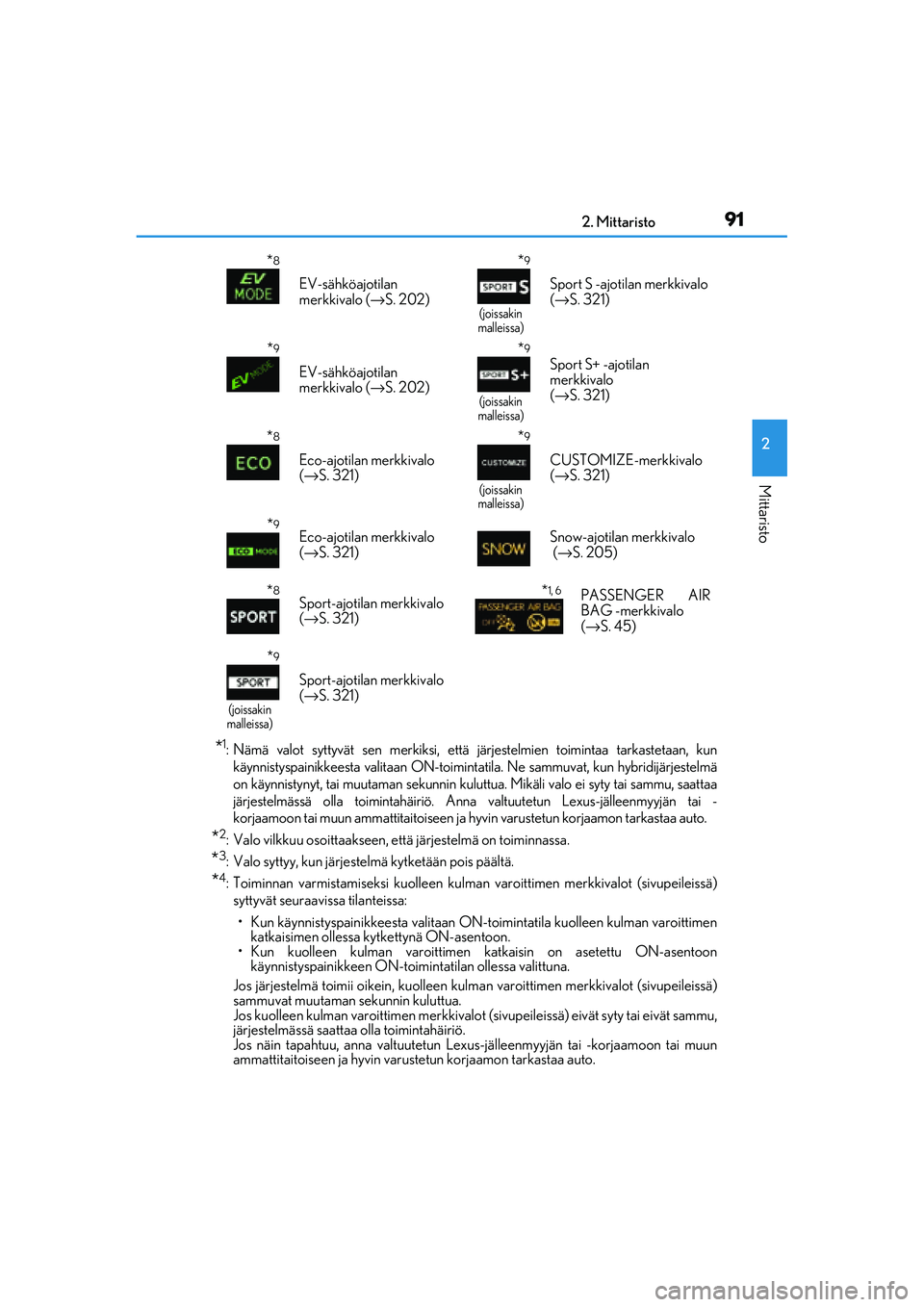

912. Mittaristo
2
Mittaristo
OM53D89FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan, kunkäynnistyspainikkeesta valitaan ON-toimintat ila. Ne sammuvat, kun hybridijärjestelmä
on käynnistynyt, tai muutaman sekunnin kulutt ua. Mikäli valo ei syty tai sammu, saattaa
järjestelmässä olla toimintahäiriö. Anna valtuutetun Lexus-jälleenmyyjän tai -
korjaamoon tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
*4: Toiminnan varmistamiseksi kuolleen kulman varoittimen merkkivalot (sivupeileissä)
syttyvät seuraavissa tilanteissa:
• Kun käynnistyspainikkeesta valitaan ON-toi mintatila kuolleen kulman varoittimen
katkaisimen ollessa kytkettynä ON-asentoon.
• Kun kuolleen kulman varoittimen katkaisin on asetettu ON-asentoon
käynnistyspainikkeen ON-toimi ntatilan ollessa valittuna.
Jos järjestelmä toimii oikein, kuolleen kulm an varoittimen merkkivalot (sivupeileissä)
sammuvat muutaman sekunnin kuluttua.
Jos kuolleen kulman varoittimen merkkivalot (sivupeileissä) eivät syty tai eivät sammu,
järjestelmässä saattaa olla toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun Lexu s-jälleenmyyjän tai -korjaamoon tai muun
ammattitaitoiseen ja hyvin varust etun korjaamon tarkastaa auto.
*8
EV-sähköajotilan
merkkivalo (→S. 202)
*9
(joissakin
malleissa)
Sport S -ajotilan merkkivalo
( → S. 321)
*9
EV-sähköajotilan
merkkivalo ( →S. 202)
*9
(joissakin
malleissa)
Sport S+ -ajotilan
merkkivalo
( → S. 321)
*8
Eco-ajotilan merkkivalo
(→ S. 321)
*9
(joissakin
malleissa)
CUSTOMIZE-merkkivalo
( → S. 321)
*9Eco-ajotilan merkkivalo
(→ S. 321) Snow-ajotilan merkkivalo
(
→ S. 205)
*8Sport-ajotilan merkkivalo
(→ S. 321)*1, 6PASSENGER AIR
BAG -merkkivalo
(→ S. 45)
*9
(joissakin
malleissa)
Sport-ajotilan merkkivalo
( → S. 321)
OM53D89FI.book Page 91 Mond ay, February 27, 2017 5:01 PM

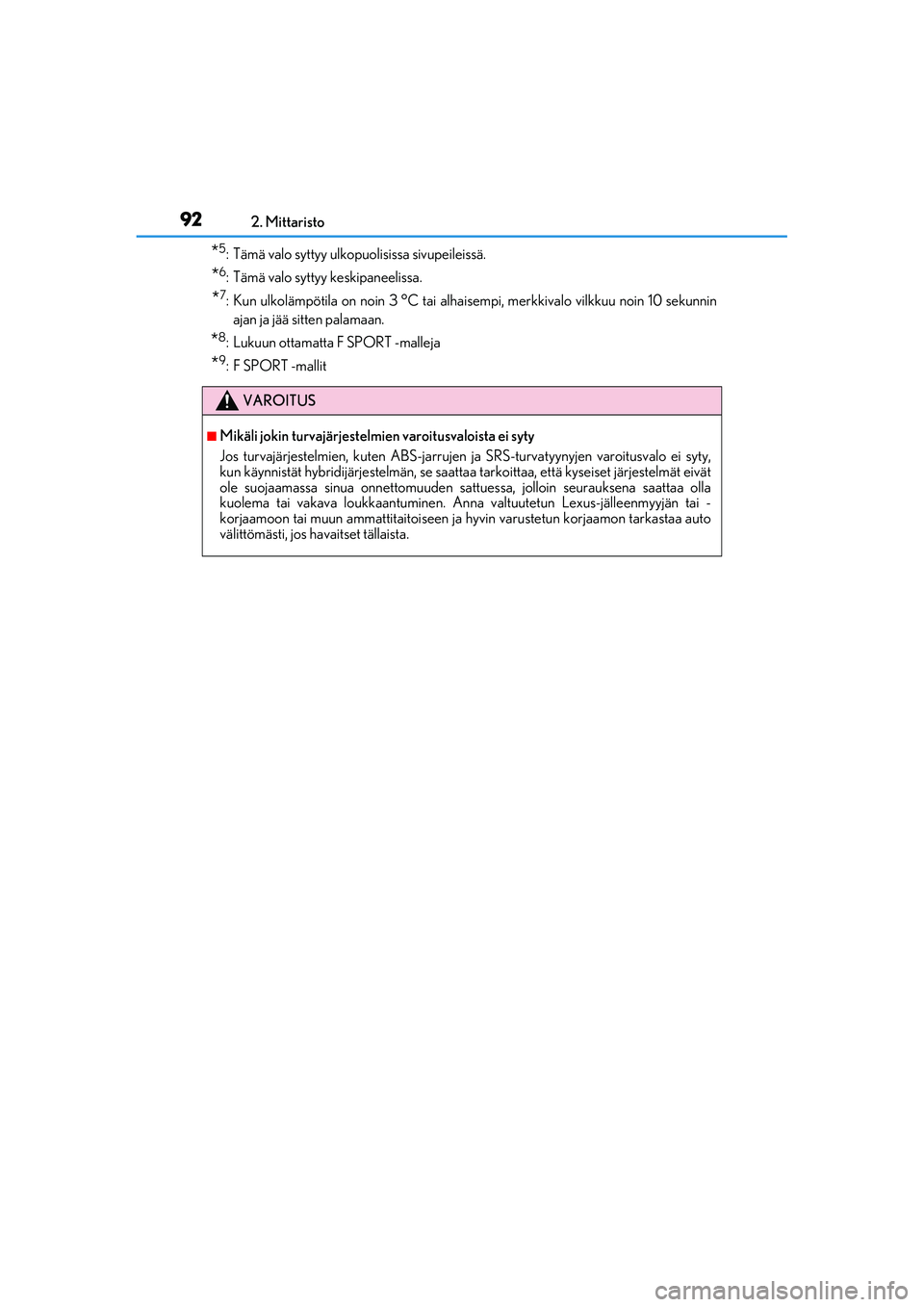

922. Mittaristo
OM53D89FI
*5: Tämä valo syttyy ulkopuolisissa sivupeileissä.
*6: Tämä valo syttyy keskipaneelissa.
*7: Kun ulkolämpötila on noin 3 °C tai alhaisempi, merkkivalo vilkkuu noin 10 sekunnin
ajan ja jää sitten palamaan.
*8: Lukuun ottamatta F SPORT -malleja
*9: F SPORT -mallit
VAROITUS
■Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusvalo ei syty,
kun käynnistät hybridijärjestelm än, se saattaa tarkoittaa, että kyseiset järjestelmät eivät
ole suojaamassa sinua onnettomuuden sattuessa, jolloin seurauksena saattaa olla
kuolema tai vakava loukkaantuminen. Anna valtuutetun Lexus-jälleenmyyjän tai -
korjaamoon tai muun ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto
välittömästi, jos ha vaitset tällaista.
OM53D89FI.book Page 92 Mond ay, February 27, 2017 5:01 PM

932. Mittaristo
2
Mittaristo
OM53D89FI
◆Lukuun ottamatta F SPORT -malleja
◆F SPORT -mallit
Kun päämittari siirretään oikealle, osa mittarien näytöistä ja mittariston
ulkoasu muuttuu.
Päämittari on keskiasennossa
Mittarit
OM53D89FI.book Page 93 Monday, February 27, 2017 5:01 PM

942. Mittaristo
OM53D89FI
Päämittari on siirretty oikealle
Mittareissa käytetyt yksiköt voivat vaihdella kohdealueen mukaan.
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai talteenotetun jarrutusenergian määrän
(→ S. 97)
Näyttö vaihtuu käyntinopeusmittariksi riip puen ajotilasta ja se voidaan asettaa
näyttämään käyntinopeusmittaria ka ikissa ajotiloissa asetusnäytöltä. (→S. 107)
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C. Alhaisen ulkolämpötilan
merkkivalo syttyy, kun ulkolämpötila on 3 °C tai alhaisempi.
Monitoiminäyttö
Välittää kuljettajalle paljon erityyppistä tietoa autosta ( →S. 99)
Näyttää varoitusviestejä toimintahäiriötilanteissa ( →S. 543)
Nopeusmittari
Polttoainemittari
Vaihteenvalitsimen asento ja vaihdealue ( →S. 204)
Matkamittari- ja osamatkamittarinäyttö ( →S. 112)
1
2
3
74
5
6
7
8
OM53D89FI.book Page 94 Mond ay, February 27, 2017 5:01 PM

952. Mittaristo
2
Mittaristo
OM53D89FI
■Käyntinopeuden merkkivalo (F SPORT -mallit)
Kun moottori saavuttaa asetetun käyn-
tinopeuden, punainen kehän muotoi-
nen merkkivalo syttyy käyntinopeusmit-
tarissa.
Käyntinopeus, missä käyntinopeuden
merkkivalo ilmestyy, voidaan asettaa
kohdassa monitoiminäytössä.
( → S. 107)
■Käyntinopeuden huippulukema (F SPORT -mallit)
Käyntinopeuden saavuttaessa tai ylit-
täessä 4 000 r/min, käyntinopeus-
mittarin korkein arvo näytetään noin
0,5 sekunnin ajan.
OM53D89FI.book Page 95 Mond ay, February 27, 2017 5:01 PM

962. Mittaristo
OM53D89FI
■Päämittari (F SPORT -mallit)
Liikkuu keskiasennon ja oikean
asennon välillä.
Mittariston valojen kirkkautta voidaan säätää. Himmeämmäksi
Kirkkaammaksi
■Mittarien ja näytön valot syttyvät, kun
Käynnistyspainikke esta on valittuna ON-toimintatila.
■Mittariston valaistuksen säätö
Mittariston kirkkauden tasot, kun takavalot on kytkettyinä päälle tai pois päältä, voidaan
säätää itsenäisesti. Ku itenkin, kun ympäristö on kirkas (p äiväaika, jne.) takavalojen päälle
kytkeminen ei muuta mittariston kirkkauden tasoa.
Näytön vaihtaminen
Mittariston valaistuksen säädin
1
2
OM53D89FI.book Page 96 Mond ay, February 27, 2017 5:01 PM
