2017 Lexus IS300h Omistajan käsikirja (in Finnish)

3054-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Jos havaitset jotain oireita
Jos huomaat seuraavat oireet, katso todennäköinen syy ja sen ratkaisu, ja
kokeille sen jälkeen uudelleen.
Mikäli oireen poistamiseen ei löydy ratkaisua, anna valtuutetun Lexus-
jälleenmyyjän tai -korjaamoon tai muun ammattitaitoiseen ja hyvin varustetun
korjaamon tarkastaa auto.
Asiat, jotka sinun tulee tietää
Todennäköinen syyRatkaisu
 Kuvaa on vaikea nähdä
• Auto on pimeällä alueella
• Lämpötila kameran linssin ympärillä on
joko korkea tai alhainen
• Ulkolämpötila on alhainen
• Kamerassa on vesipisaroita
• Sataa tai ilma on kostea
• Vieraita aineita (esim. kuraa) on tarttunut kameraan
• Kamerassa on naarmuja
• Aurinko tai ajovalot loistavat suoraan
kameraan
• Auto on loisteputken, elohopeavalaisi-
men, natriumvalojen tms. alla.
Jos oire johtuu näistä syistä, kyseessä ei
ole toimintahäiriö.
Peruuta ja katso samalla silmämääräisesti
ympärillesi. (Käytä näyttöä jälleen, kun
olosuhteet ovat parantuneet.)
Opastavan peruutuskameranäytön näytön
kuvaa voidaan säätää.
(→ S. 355)
 Kuva on epätarkka
Kameraan on tarttunut likaa tai vieraita
aineita (kuten sadepisaroita, lunta, kuraa
jne.).Huuhtele kamera runsaalla vedellä ja
pyyhi kameran linssi puhtaaksi pehmeällä
ja kostealla liinalla.
 Kuva on vinossa
Kamera tai sen ympäristö on saanut
kovan iskun.Anna valtuutetun Lexu s-jälleenmyyjän tai
-korjaamoon tai muun ammattitaitoiseen
ja hyvin varustetun korjaamon tarkastaa
auto.
 Apulinjat ovat erittäin vinossa
Kameran asento on vino.
Anna valtuutetun Lexu s-jälleenmyyjän tai
-korjaamoon tai muun ammattitaitoiseen
ja hyvin varustetun korjaamon tarkastaa
auto.
• Auto on kallellaan (autossa on raskas kuorma, rengaspaine on alhainen
johtuen puhjenneesta renkaasta jne.)
• Autolla ajetaan kaltevalla alustalla.Jos oire johtuu näistä syistä, kyseessä ei
ole toimintahäiriö.
Peruuta ja katso samalla silmämääräisesti
ympärillesi.
OM53D89FI.book Page 305 Monda y, February 27, 2017 5:01 PM

3064-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
Arvioidut ajolinjat liikkuvat vaikka ohjauspyörä on suorassa
Ohjauspyörän tunnistimen lähettämissä
signaaleissa on toimintahäiriö.Anna valtuutetun Lexu s-jälleenmyyjän tai
-korjaamoon tai muun ammattitaitoiseen
ja hyvin varustetun korjaamon tarkastaa
auto.
 Apulinjoja ei näytetä
Takaluukku on auki.
Sulje takaluukku.
Mikäli tämä ei poista oiretta, anna
valtuutetun Lexus-jälleenmyyjän tai -
korjaamoon tai muun ammattitaitoiseen ja
hyvin varustetun korjaamon tarkastaa
auto.
Arvioidut ajolinjat eivät ole esillä
• Ohjauspyörää on käännetty sinä
aikana, kun akkua on kytketty
virtapiiriin.
• Akun varaustaso on alhainen.
• Ohjauspyörän tunnistin on asennettu uudestaan.
• Ohjauspyörän tunnistimen lähettämissä signaaleissa on toimintahäiriö.Pysäytä auto ja käännä ohjauspyörää
ääriasentoon oikealle ja vasemmalle.
Mikäli tämä ei poista oiretta, anna
valtuutetun Lexus-jälleenmyyjän tai -
korjaamoon tai muun ammattitaitoiseen ja
hyvin varustetun korjaamon tarkastaa
auto.
Todennäköinen syyRatkaisu
OM53D89FI.book Page 306 Monda y, February 27, 2017 5:01 PM

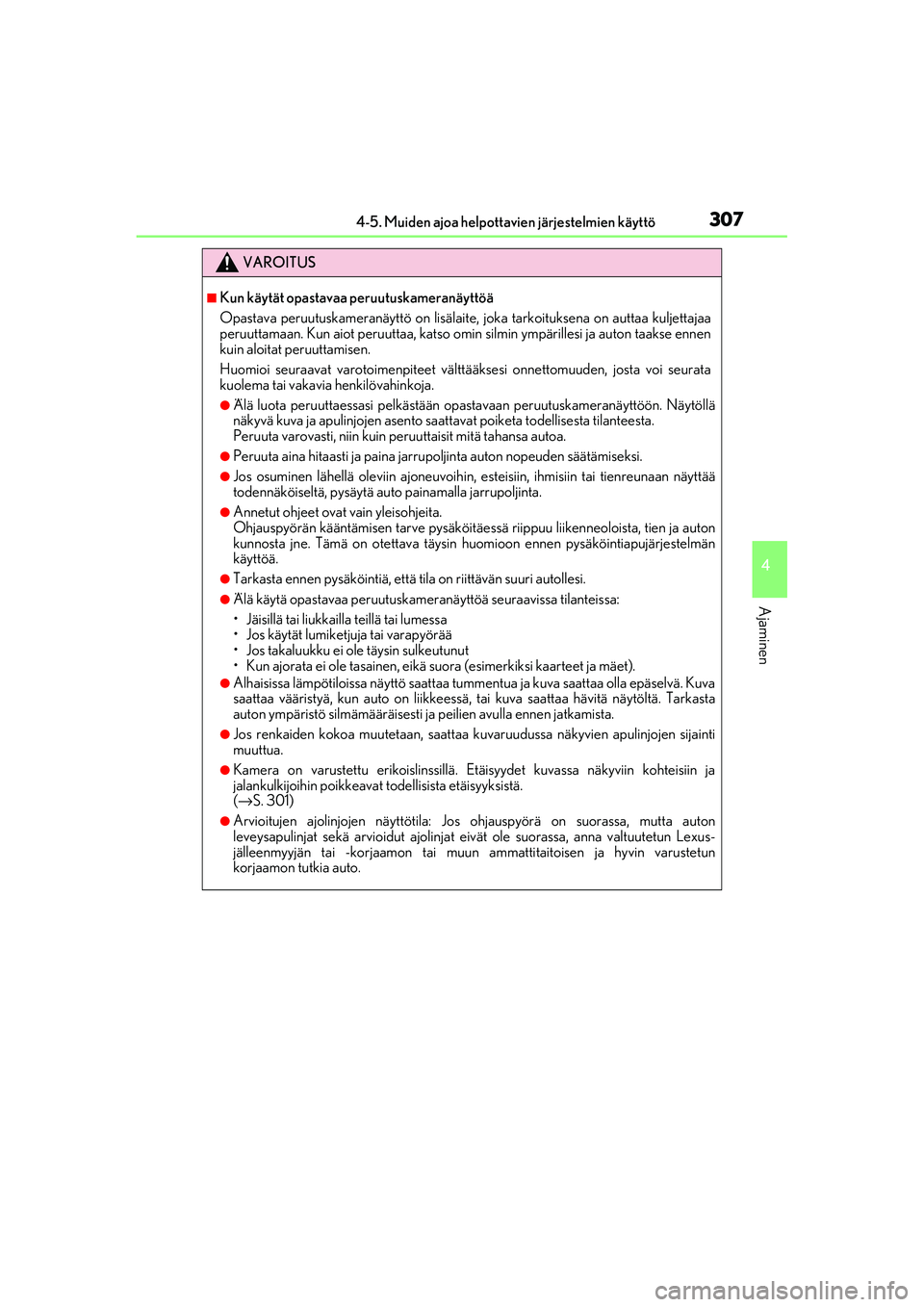

3074-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
VAROITUS
■Kun käytät opastavaa peruutuskameranäyttöä
Opastava peruutuskameranäyttö on lisälaite, joka tarkoituksena on auttaa kuljettajaa
peruuttamaan. Kun aiot peruuttaa, katso omin silmin ympärillesi ja auton taakse ennen
kuin aloitat peruuttamisen.
Huomioi seuraavat varotoimenpiteet välttä äksesi onnettomuuden, josta voi seurata
kuolema tai vakavia henkilövahinkoja.
●Älä luota peruuttaessasi pelkästään opas tavaan peruutuskameranäyttöön. Näytöllä
näkyvä kuva ja apulinjojen asento saat tavat poiketa todellisesta tilanteesta.
Peruuta varovasti, n iin kuin peruuttaisit mitä tahansa autoa.
●Peruuta aina hitaasti ja paina jarrupoljinta auton nopeuden säätämiseksi.
●Jos osuminen lähellä oleviin ajoneuvoihin, es teisiin, ihmisiin tai tienreunaan näyttää
todennäköiseltä, pysäytä auto painamalla jarrupoljinta.
●Annetut ohjeet ovat vain yleisohjeita.
Ohjauspyörän kääntämisen tarv e pysäköitäessä riippuu liikenneoloista, tien ja auton
kunnosta jne. Tämä on otettava täysin huomioon ennen pysäköintiapujärjestelmän
käyttöä.
●Tarkasta ennen pysäköintiä, että tila on riittävän suuri autollesi.
●Älä käytä opastavaa peruutuskameranäyttöä seuraavissa tilanteissa:
• Jäisillä tai liukkailla teillä tai lumessa
• Jos käytät lumiketjuja tai varapyörää
• Jos takaluukku ei ole täysin sulkeutunut
• Kun ajorata ei ole tasainen, eikä suora (esimerkiksi kaarteet ja mäet).
●Alhaisissa lämpötiloissa näyttö saattaa tummentua ja kuva saattaa olla epäselvä. Kuva
saattaa vääristyä, kun auto on liikkeessä, tai kuva saatta a hävitä näytöltä. Tarkasta
auton ympäristö silmämääräisesti ja peilien avulla ennen jatkamista.
●Jos renkaiden kokoa muutetaan, saattaa kuva ruudussa näkyvien apulinjojen sijainti
muuttua.
●Kamera on varustettu erikoislinssillä. Et äisyydet kuvassa näkyviin kohteisiin ja
jalankulkijoihin poikkeavat todellisista etäisyyksistä.
( → S. 301)
●Arvioitujen ajolinjojen nä yttötila: Jos ohjauspyörä on suorassa, mutta auton
leveysapulinjat sekä arvioidut ajolinjat ei vät ole suorassa, anna valtuutetun Lexus-
jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
OM53D89FI.book Page 307 Monda y, February 27, 2017 5:01 PM

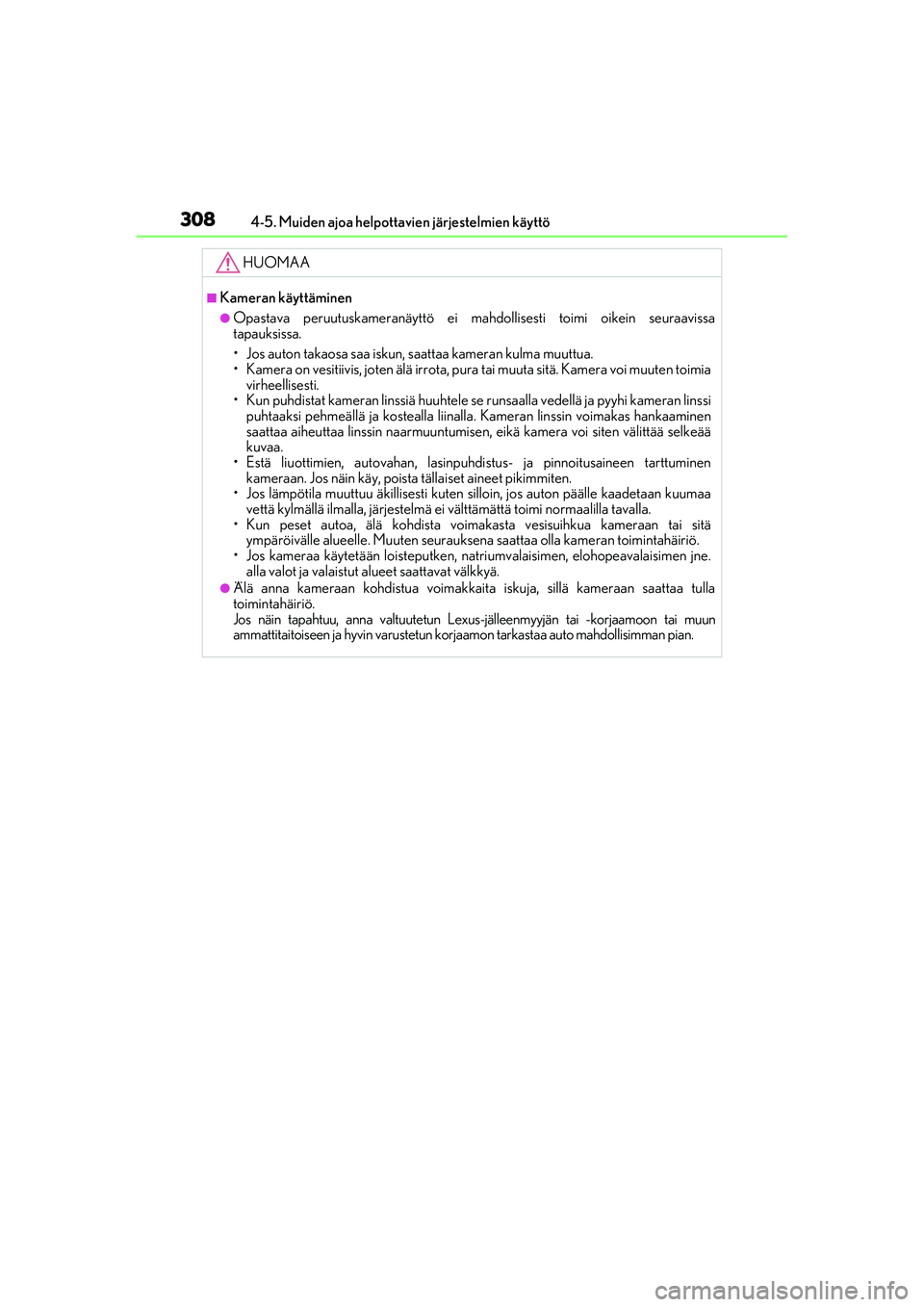

3084-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
HUOMAA
■Kameran käyttäminen
●Opastava peruutuskameranäyttö ei mahdollisesti toimi oikein seuraavissa
tapauksissa.
• Jos auton takaosa saa iskun, saattaa kameran kulma muuttua.
• Kamera on vesitiivis, joten älä irrota, pura tai muuta sitä. Kamera voi muuten toimia
virheellisesti.
• Kun puhdistat kameran linssiä huuhtele se runsaalla vedellä ja pyyhi kameran linssi
puhtaaksi pehmeällä ja kostealla liinalla . Kameran linssin voimakas hankaaminen
saattaa aiheuttaa linssin naarmuuntumisen, eikä kamera voi siten välittää selkeää
kuvaa.
• Estä liuottimien, autovahan, lasinpuhdi stus- ja pinnoitusaineen tarttuminen
kameraan. Jos näin käy, poista tällaiset aineet pikimmiten.
• Jos lämpötila muuttuu äkillisesti kuten silloin, jos auton päälle kaadetaan kuumaa
vettä kylmällä ilmalla, järjestelmä ei välttämättä toimi normaalilla tavalla.
• Kun peset autoa, älä kohdista voim akasta vesisuihkua kameraan tai sitä
ympäröivälle alueelle. Muuten seurauksena saattaa olla kameran toimintahäiriö.
• Jos kameraa käytetään lois teputken, natriumvalaisimen, elohopeavalaisimen jne.
alla valot ja valaistut alueet saattavat välkkyä.
●Älä anna kameraan kohdistua voimakkait a iskuja, sillä kameraan saattaa tulla
toimintahäiriö.
Jos näin tapahtuu, anna va ltuutetun Lexus-jälleenmyyjän tai -korjaamoon tai muun
ammattitaitoiseen ja hyvin va rustetun korjaamon tarkastaa auto mahdollisimman pian.
OM53D89FI.book Page 308 Monda y, February 27, 2017 5:01 PM

3094-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
Kuolleen kulman varoitinjärjestelmässä on kaksi toimintoa:
●Kuolleen kulman varoitintoiminto (BSM)
Avustaa kuljettajaa päätöksenteossa vaihdettaessa kaistaa
●Peruutusvahtitoiminto (RCTA)
Avustaa kuljettajaa peruutuksen aikana
Nämä toiminnot käyttävät samoja tunnistimia.
Kuolleen kulman varoitin (BSM)∗
∗
: Joissakin malleissa
Kuolleen kulman varoittimen toimintojen yhteenveto
OM53D89FI.book Page 309 Monda y, February 27, 2017 5:01 PM

3104-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
Kuolleen kulman varoittimen katkaisin
Paina katkaisinta kytkeäksesi järjestelmän päälle tai pois päältä. Kun katkaisin
painetaan päälle, sen merkkivalo syttyy ja summeri soi. Yhteinen katkaisin BSM-
toiminnolle ja RCTA-toiminnolle.
Kuolleen kulman varoittimen merkkivalot (sivupeileissä)
Kuolleen kulman varoitintoiminto (BSM):
Jos auto havaitaan kuolleessa kulmassa silloin, kun suuntavalovipua ei käytetä,
ulkopuolisessa taustapeilissä oleva merkkiv alo syttyy. Jos suuntavalovipua käytetään
havainnon suuntaan, ulkopuolisen taustapeilin merkkivalo vilkkuu
Peruutusvahtitoiminto (RCTA):
Jos auton havaitaan lähestyvän tak aa oikealta tai vasemmalta, molemmissa
sivupeileissä olevat merkkivalot vilkkuvat.
Peruutusvahdin (RCTA) summeri (peruutusvahtitoiminto)
Jos auton havaitaan lähestyvän takaa oike alta tai vasemmalta, summerin ääni kuuluu.
Summeri soi myös yhden sekunnin ajan he ti sen jälkeen, kun kuolleen kulman
varoittimen (BSM) toimintoa käytetään järjestelmän päälle kytkemiseksi.
Näyttö (peruutusvahtitoiminto RCTA)
Jos auton havaitaan lähestyvän takaa oikealta tai vasemmalta, RCTA-kuvake
(→ S. 317) havaitulla puolella tulee esiin näytölle.
Tämä kuva näyttää esimerkin auton takaa vasemmalta lähestyvästä ajoneuvosta.
1
2
3
4
OM53D89FI.book Page 310 Monda y, February 27, 2017 5:01 PM

3114-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Ulkopuolisen taustapeilin merkkivalon näkyvyys
Kirkkaassa auringonpaisteessa kuolleen kulman varoittimen merkkivaloa (sivupeilissä)
saattaa olla vaikea nähdä.
■RCTA-summerin kuuluvuus
RCTA-summeria voi olla vaikea kuulla kovan äänen yli, kuten esimerkiksi silloin, kun
audiojärjestelmän äänenvoimakkuus on suuri.
■Jos kuolleen kulman varoi ttimessa on toimintahäiriö
Jos järjestelmässä havaitaan toimintahäiriö , joka johtuu jostakin seuraavista syistä,
näyttöön ilmestyy varoitusviesti: ( →S. 543)
●Tunnistimessa on toimintahäiriö
●Tunnistin on likainen, lumen peittä mä tai siihen on kiinnitetty tarra
●Ulkolämpötila on erittäin korkea tai alhainen
●Tunnistimen jännite on normaalista poikkeava
●Tunnistimen suuntaus on väärä
OM53D89FI.book Page 311 Monda y, February 27, 2017 5:01 PM

3124-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
VAROITUS
■Huomioitavaa tutkatunnistimeen liittyen
Kuolleen kulman varoittimen tunnistimia on asennettu auton takapuskurin sisään sekä
vasemmalle että oikealle puolelle. Huomio seuraavat seikat, jotta kuolleen kulman
varoitin voisi toimia oikein.
●Älä kohdista kovia iskuja tunnistimeen tai sitä ympäröivään alueeseen takapuskurissa.
Jos tunnistin siirtyy edes hieman pois paikaltaan, järjestelmään saattaa tulla
toimintahäiriö, eikä ajoneuvoja voida välttämättä havaita oikein.
Seuraavissa tilanteissa anna valtuutetun Lexus-jälleenmyyjän tai -korjaamoon tai
muun ammattitaitoiseen ja hyvin va rustetun korjaamon tarkastaa auto.
• Tunnistimeen tai sitä ympäröivään alue eseen on kohdistunut voimakas isku.
• Jos tunnistinta ympäröivä alue on naarmuuntunut tai kolhiintunut tai osia niiden ympäriltä puuttuu.
●Älä pura tunnistinta.
●Älä kiinnitä tarroja tunnistimeen tai sen ympärillä olevalle alueelle takapuskurissa.
●Älä tee muutoksia tunnistimeen tai sen ym pärillä olevaan alueeseen takapuskurissa.
●Älä maalaa takapuskuria millään muulla maalilla kuin virallisella Lexus-maalilla.
●Pidä tunnistimet ja niiden ympärillä oleva alue
takapuskurissa aina puhtaana.
Jos tunnistin tai sitä ympäröivä alue
puskurissa on likainen tai lumen peittämä,
kuolleen kulman varoitin ei välttämättä toimi
ja varoitusviesti (→S. 543) tulee esiin. Tässä
tilanteessa, poista lika tai lumi ja aja autoa
kuolleen kulman varoittimen (BSM)
( → S. 314) toimintaedellytysten ollessa
täytettyinä noin 10 minuutin ajan. Jos
varoitusviesti ei poistu, anna valtuutetun
Lexus-jälleenmyyjän tai -korjaamoon tai
muun ammattitaitoisee n ja hyvin varustetun
korjaamon tarkastaa auto.
OM53D89FI.book Page 312 Monda y, February 27, 2017 5:01 PM
