2017 Lexus IS300h Omistajan käsikirja (in Finnish)

2974-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Pysäköiminen
Pysäköitäessä tilaan, joka on vastakkaisessa suunnassa alla esitettyyn tilaan
verrattuna, ohjausohjeet ovat päinvastaiset.
Siirrä vaihteenvalitsin R-asentoon.
Käännä ohjauspyörää siten, että
arvioidun ajolinjan viivat ovat
pysäköintitilan sisäpuolella, ja
peruuta hitaasti.Pysäköintitila
Arvioidut ajolinjat
Kun auton takaosa on
pysäköintitilan sisäpuolella, käännä
ohjauspyörää siten, että auton
leveysapulinjat ovat pysäköintitilan
vasemman ja oi kean reunaviivan
välissä.
Auton leveyttä osoittava
apulinja
1
2
1
2
3
3
OM53D89FI.book Page 297 Monda y, February 27, 2017 5:01 PM

2984-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
Kun auton leveysapulinjat ja pysäköintitilan reunaviivat ovat samansuuntaiset,
oikaise ohjauspyörä ja peruuta hitaasti, kunnes auto on kokonaan
pysäköintitilassa.
Pysäytä auto sopivassa kohdassa, ja viimeistele pysäköinti.
■Näytön kuvaus
Auton leveysapulinjat
Linjat osoittavat ajolinjan, kun au toa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Pysäköintiapulinjat
Linjat osoittavat auton takana olevan ajolinjan, joka vaatii mahdollisimman
pienen kääntöliikkeen.
Linjat osoittavat myös ohjauspyörän likimääräisen asennon pysäköitäessä.
Etäisyysapulinja
Linja (punainen) osoittaa kohdan, jo ka on noin 0,5 m päässä auton
takapuskurin takana.
Auton keskiviivaa osoittava linja
Tämä linja osoittaa arvioitua auton keskilinjaa maassa.
Pysäköintiapulinjojen näyttötila
4
5
1
2
3
4
OM53D89FI.book Page 298 Monda y, February 27, 2017 5:01 PM

2994-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Pysäköiminen
Pysäköitäessä tilaan, joka on vastakkaisessa suunnassa alla esitettyyn tilaan
verrattuna, ohjausohjeet ovat päinvastaiset.
Siirrä vaihteenvalitsin R-asentoon.
Peruuta, kunnes pysäköintiapulinja
kohtaa pysäköintitilan vasemman
reunaviivan päätykohdan.Pysäköintiapulinja
Pysäköintitilan reunaviiva
Käännä ohjauspyörä ääriasentoon oikealle ja peruuta hitaasti.
Kun auto on samansuuntainen pysäköin titilan reunaviivojen kanssa, oikaise
ohjauspyörä ja peruuta hitaasti, kunnes auto on kokonaan pysäköintitilassa.
Pysäytä auto sopivassa kohdassa, ja viimeistele pysäköinti.
1
2
1
2
3
4
5
OM53D89FI.book Page 299 Monda y, February 27, 2017 5:01 PM

3004-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Näytössä näkyvä alue
Opastava peruutuskameranäyttö
näyttää kuvaa auton takaosasta
puskurista taaksepäin.
Opastavan peruutuskameranäytön
kuvaa voidaan säätää.
(→S. 355)
• Näytöllä näytettävä kuva voi
vaihdella riippuen auton suunnasta ja
kallistuksesta.
• Puskurin kulmien läheisyydessä tai sen alla olevat esineet eivät näy
näytöllä.
• Kamera on varustettu erikoislinssillä. Esineiden etäisyys näytöllä poikkeaa
todellisuudesta.
• Esineet, jotka ovat korkeammalla kuin kamera, eivät näy monitorissa.
Opastavaan peruutuskameranäy ttöön liittyvät varotoimenpiteet
Puskurin kulmat
OM53D89FI.book Page 300 Monda y, February 27, 2017 5:01 PM

3014-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Opastavan peruutuskameranäytön kamera
Opastavan peruutuskameranäytön
kamera on sijoitettu rekisterikilven
yläpuolelle.
●Kameran käyttö
Jos kameraan on tarttunut likaa tai vieraita aineita (kuten sadepisaroita,
lunta, kuraa jne.), se ei voi välittää selkeää kuvaa. Tässä tapauksessa
huuhtele se runsaalla vedellä ja pyyhi kameran linssi puhtaaksi pehmeällä ja
kostealla liinalla.
■Näytön kuvan ja todellisen tilanteen erot
Etäisyyslinjat ja auton leveyttä osoittavat apulinjat eivät välttämättä ole täysin
samansuuntaiset pysäköintitilan reunavii vojen kanssa, vaikka ne näyttäisivät
niin olevan. Tarkista tilanne silmämääräisesti.
Etäisyydet auton leveyttä osoittavien apulinjojen ja pysäköintitilan jakavien
oikean ja vasemman puoleisten reunav iivojen välillä eivät välttämättä ole
samat, vaikka ne näyttäisivät niin olevan. Tarkista tilanne sil\
mämääräisesti.
Etäisyysapulinjat on tarkoitettu avuksi tasaisilla pinnoilla. Näytön apulinjat
voivat alla luetelluissa tapauksissa poiketa todellisesta ajolinjasta ja
etäisyyksistä.
OM53D89FI.book Page 301 Monda y, February 27, 2017 5:01 PM

3024-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
●Jos maa auton takana nousee jyrkästi
Etäisyysapulinjat vaikuttavat olevan
lähempänä autoa kuin mitä ne
todellisuudessa ovat. Tästä syystä
kohteet näyttävät olevan kauem-
pana kuin mitä ne todellisuudessa
ovat. Myös apulinjojen ja todellisen
etäisyyden/ajolinjan välillä on virhe-
marginaali.
●Jos maa auton takana laskee jyrkästi
Etäisyysapulinjat vaikuttavat olevan
kauempana autosta kuin mitä ne
todellisuudessa ovat. Tästä syystä
kohteet näyttävät olevan lähem-
pänä kuin mitä ne todellisuudessa
ovat. Myös apulinjojen ja todellisen
etäisyyden/ajolinjan välillä on virhe-
marginaali.
OM53D89FI.book Page 302 Monday, February 27, 2017 5:01 PM

3034-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI

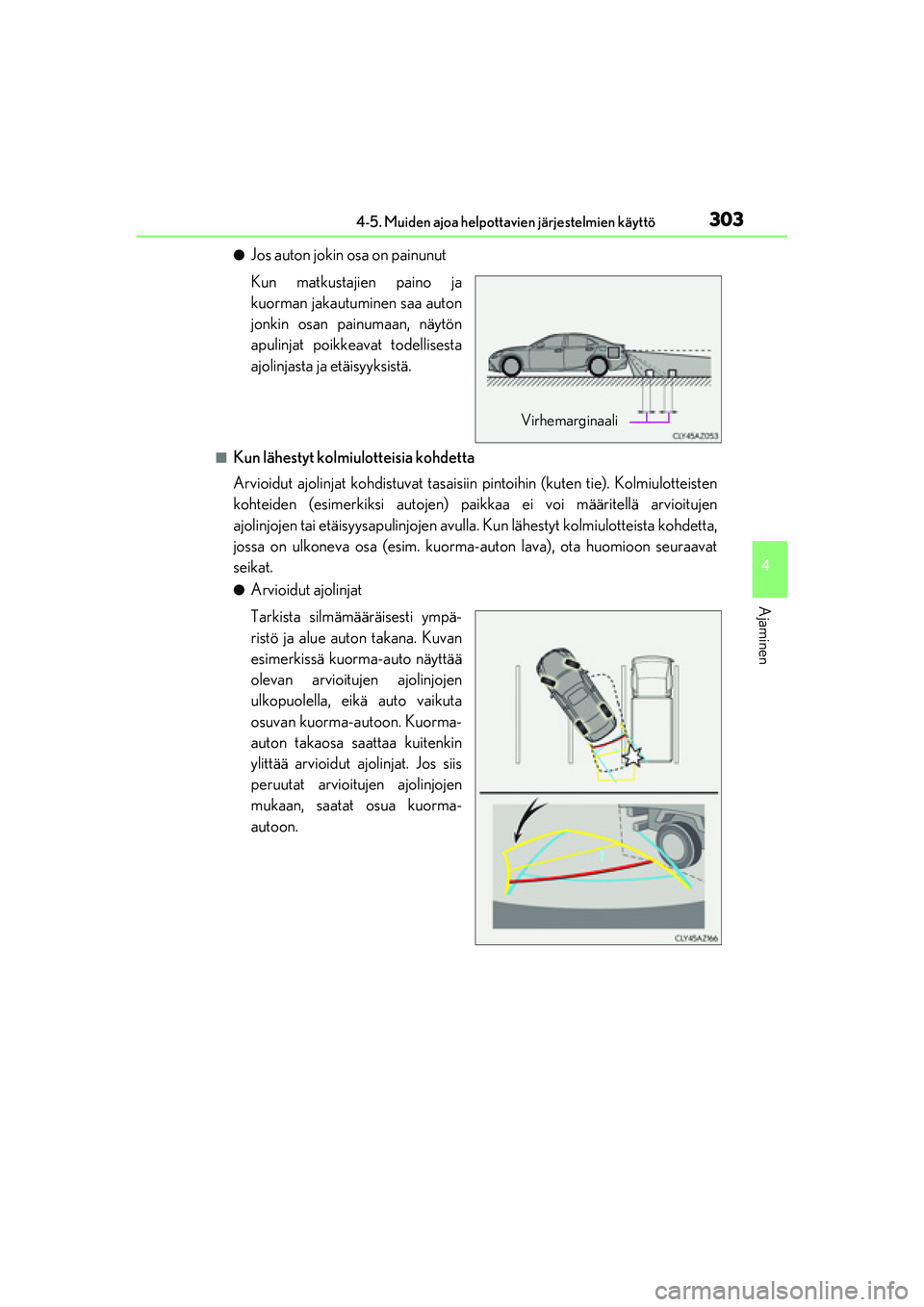

●Jos auton jokin osa on painunut
Kun matkustajien paino ja
kuorman jakautuminen saa auton
jonkin osan painumaan, näytön
apulinjat poikkeavat todellisesta
ajolinjasta ja etäisyyksistä.
■Kun lähestyt kolmiulotteisia kohdetta
Arvioidut ajolinjat kohdistuvat tasaisiin pintoihin (kuten tie). Kolmiulotteisten
kohteiden (esimerkiksi autojen) paikkaa ei voi määritellä arv\
ioitujen
ajolinjojen tai etäisyysapulinjojen avulla . Kun lähestyt kolmiulotteista kohdetta,
jossa on ulkoneva osa (esim. kuorma-auton lava), ota huomioon seuraavat
seikat.
●Arvioidut ajolinjat
Tarkista silmämääräisesti ympä-
ristö ja alue auton takana. Kuvan
esimerkissä kuorma-auto näyttää
olevan arvioitujen ajolinjojen
ulkopuolella, eikä auto vaikuta
osuvan kuorma-a utoon. Kuorma-
auton takaosa saattaa kuitenkin
ylittää arvioidut ajolinjat. Jos siis
peruutat arvioitu jen ajolinjojen
mukaan, saatat osua kuorma-
autoon.
Virhemarginaali
OM53D89FI.book Page 303 Monda y, February 27, 2017 5:01 PM

3044-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
●Etäisyysapulinjat
Tarkista silmämääräisesti ympä-
ristö ja alue auton takana. Näy-
töllä kuorma-auto vaikuttaa
olevan pysäköitynä kohdassa .
Jos kuitenkin peruutat kohtaan, osut kuorma-autoon. Näy-
töllä vaikuttaa siltä, että on
lähimpänä ja kauimpana.
Todellisuudessa etäisyys -koh-
taan ja -kohtaan on sama ja
on kauempana kuin ja .
2
1
1
3
1
32
13
OM53D89FI.book Page 304 Monda y, February 27, 2017 5:01 PM
