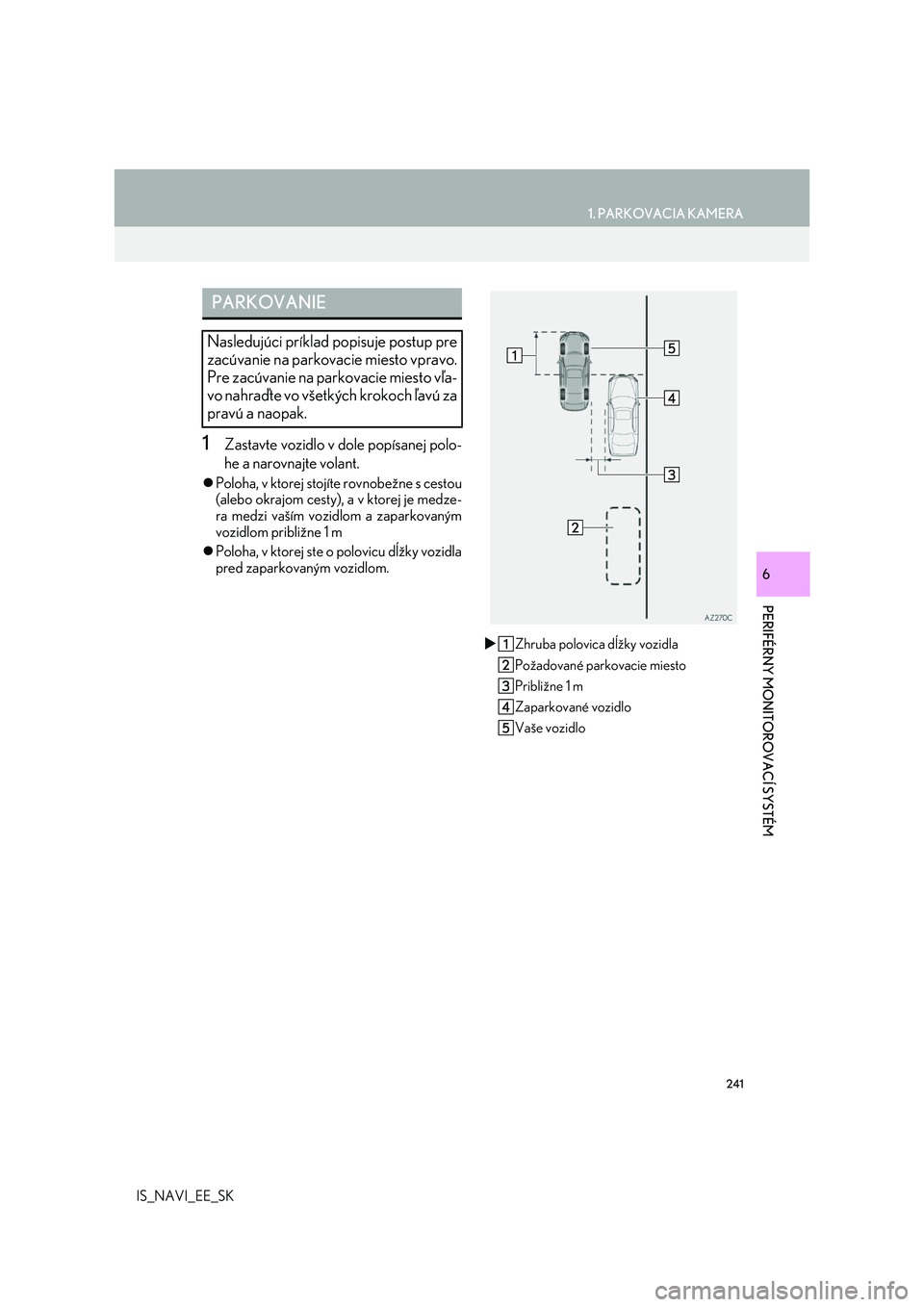

2017 Lexus IS300h Navigácia manuálna (in Slovak)

241
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
1Zastavte vozidlo v dole popísanej polo-
he a narovnajte volant.
 Poloha, v ktorej stojíte rovnobežne s cestou
(alebo okrajom cesty), a v ktorej je medze-
ra medzi vaším vozidlom a zaparkovaným
vozidlom približne 1 m
 Poloha, v ktorej ste o polovicu dĺžky vozidla
pred zaparkovaným vozidlom.
 Zhruba polovica dĺžky vozidla
Požadované parkovacie miesto
Približne 1 m
Zaparkované vozidlo
Vaše vozidlo
PARKOVANIE
Nasledujúci príklad popisuje postup pre
zacúvanie na parkovacie miesto vpravo.
Pre zacúvanie na parkovacie miesto vľa-
vo nahraďte vo všetkých krokoch ľavú za
pravú a naopak.

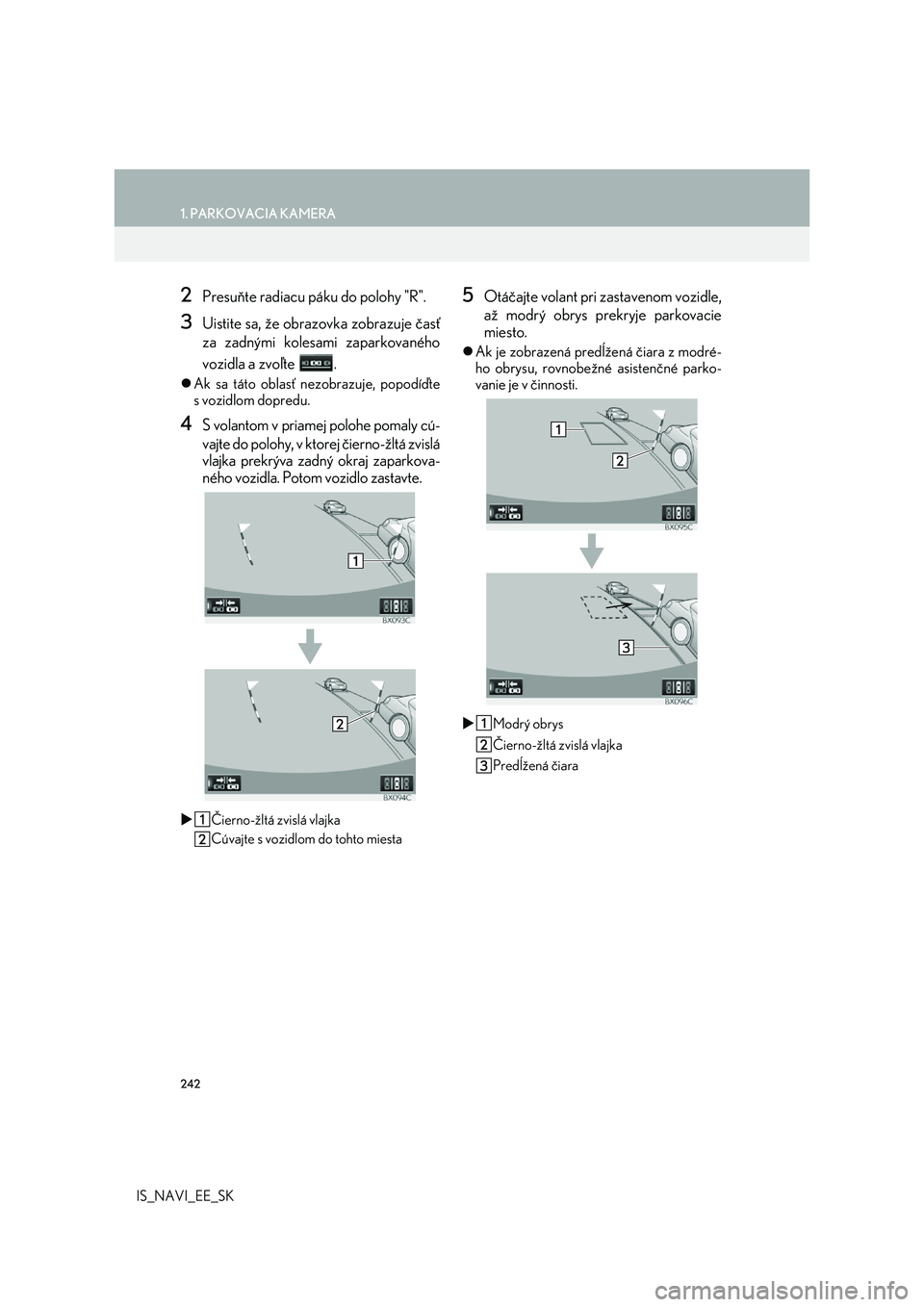

242
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
2Presuňte radiacu páku do polohy "R".
3Uistite sa, že obrazovka zobrazuje časť
za zadnými kolesami zaparkovaného
vozidla a zvoľte .
 Ak sa táto oblasť nezobrazuje, popodíďte
svozidlom dopredu.
4S volantom v priamej polohe pomaly cú-
vajte do polohy, v ktorej čierno-žltá zvislá
vlajka prekrýva zadný okraj zaparkova-
ného vozidla. Potom vozidlo zastavte.
 Čierno-žltá zvislá vlajka
Cúvajte s vozidlom do tohto miesta
5Otáčajte volant pri zastavenom vozidle,
až modrý obrys prekryje parkovacie
miesto.
 Ak je zobrazená predĺžená čiara z modré-
ho obrysu, rovnobežné asistenčné parko-
vanie je v činnosti.
 Modrý obrys
Čierno-žltá zvislá vlajka
Predĺžená čiara

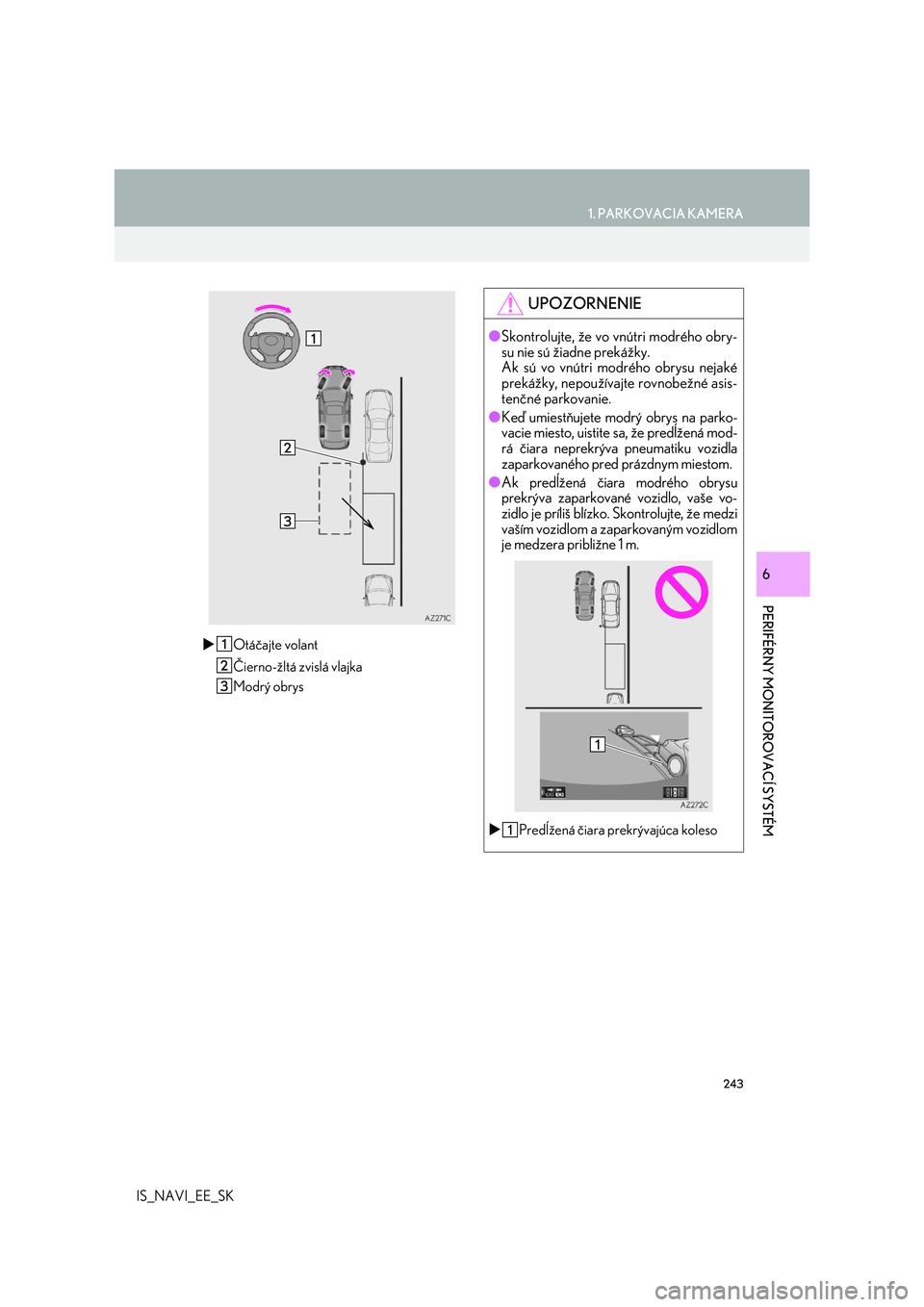

243
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
Otáčajte volant
Čierno-žltá zvislá vlajka
Modrý obrys
UPOZORNENIE
● Skontrolujte, že vo vnútri modrého obry-
su nie sú žiadne prekážky. Ak sú vo vnútri modrého obrysu nejaké
prekážky, nepoužívajte rovnobežné asis-
tenčné parkovanie.
● Keď umiestňujete modrý obrys na parko- vacie miesto, uistite sa, že predĺžená mod-
rá čiara neprekrýva pneumatiku vozidla
zaparkovaného pred prázdnym miestom.
● Ak predĺžená čiara modrého obrysu prekrýva zaparkované vozidlo, vaše vo-
zidlo je príliš blízko. Skontrolujte, že medzi
vaším vozidlom a zaparkovaným vozidlom je medzera približne 1 m.
 Predĺžená čiara prekrývajúca koleso

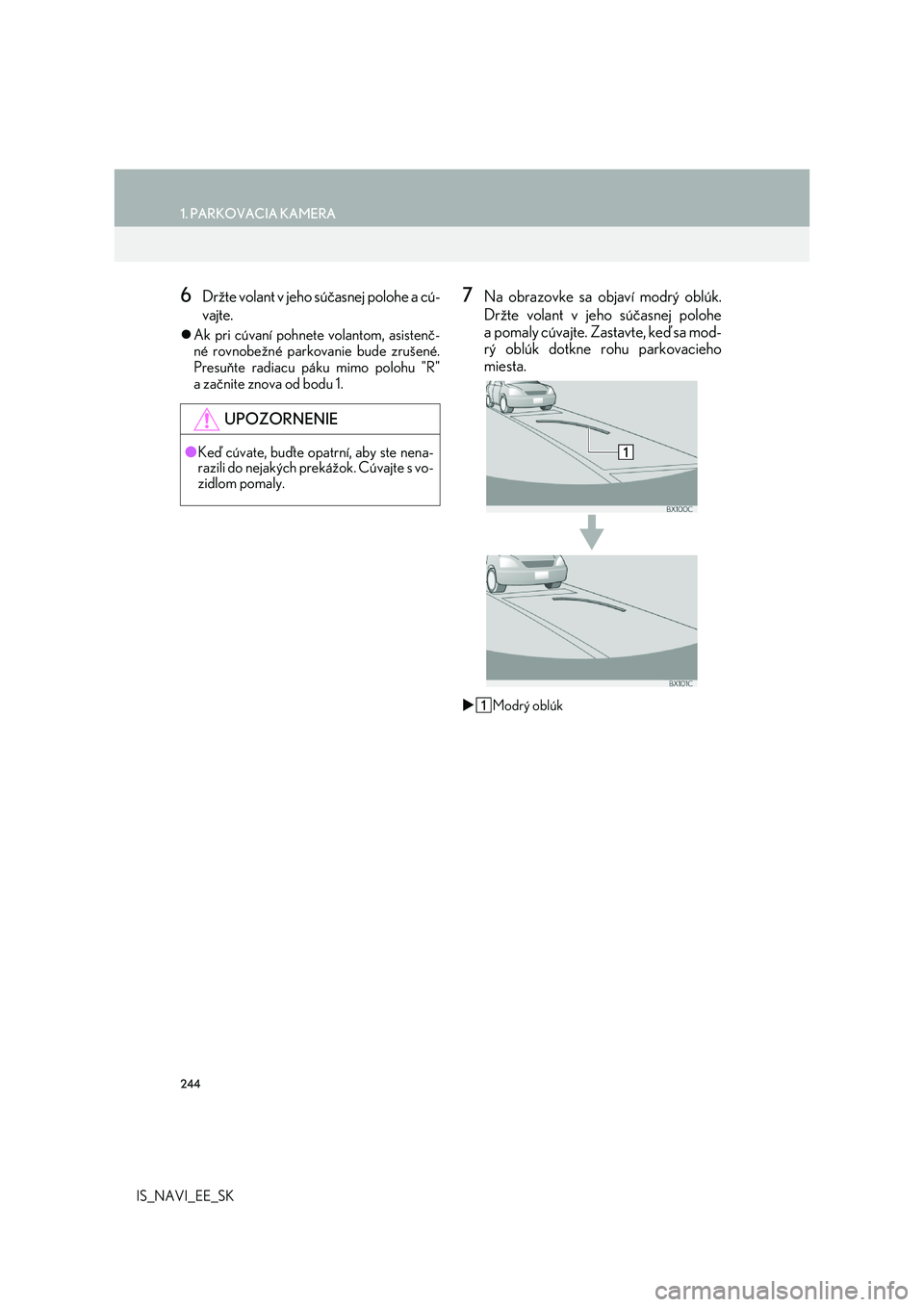

244
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
6Držte volant v jeho súčasnej polohe a cú-
vajte.
 Ak pri cúvaní pohnete volantom, asistenč-
né rovnobežné parkovanie bude zrušené.
Presuňte radiacu páku mimo polohu "R"
a začnite znova od bodu 1.
7Na obrazovke sa ob javí modrý oblúk.
Držte volant v jeho súčasnej polohe
a pomaly cúvajte. Zastavte, keď sa mod-
rý oblúk dotkne rohu parkovacieho
miesta.
 Modrý oblúk
UPOZORNENIE
●Keď cúvate, buďte opatrní, aby ste nena- razili do nejakých prekážok. Cúvajte s vo-
zidlom pomaly.

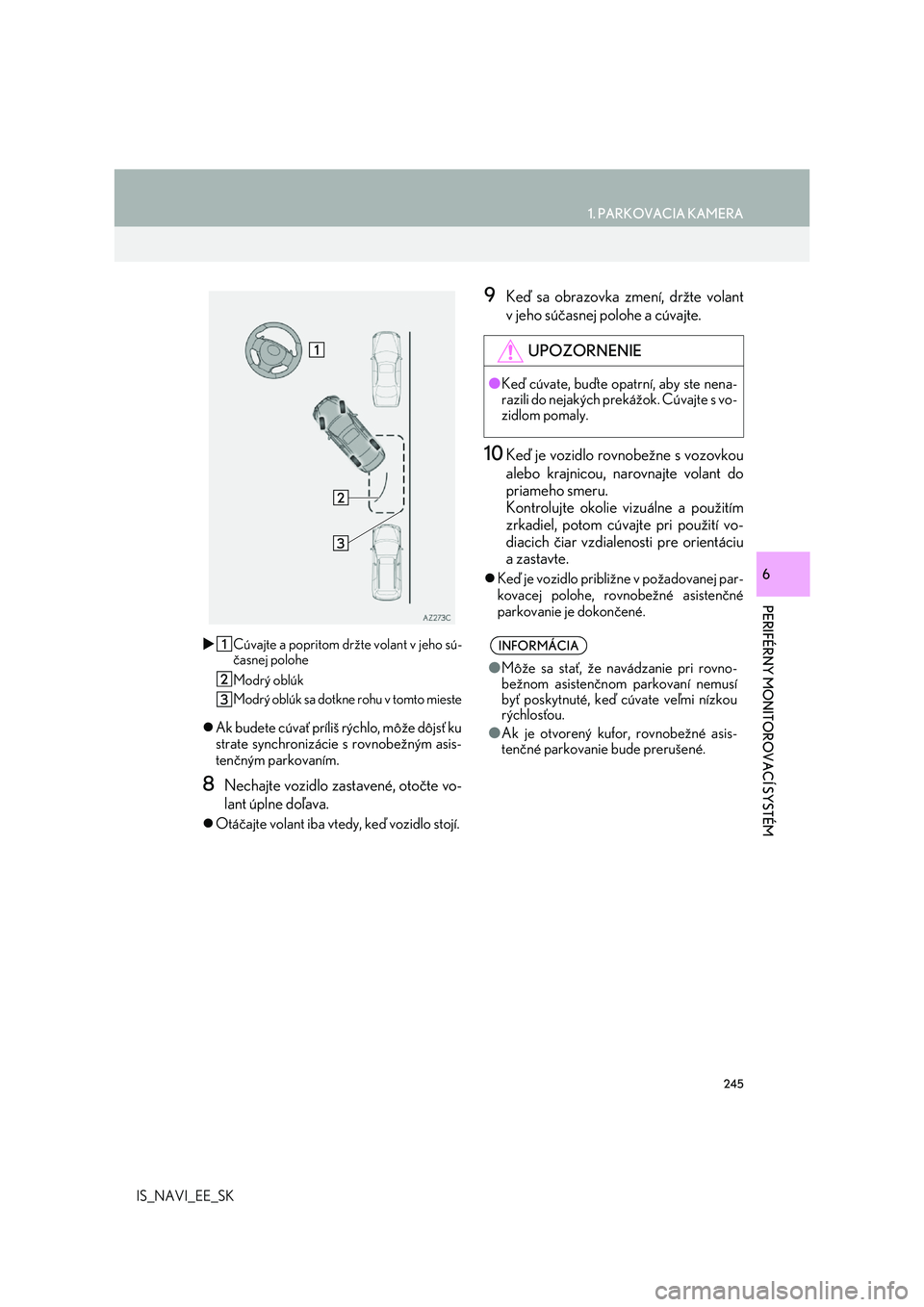

245
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
Cúvajte a popritom držte volant v jeho sú- časnej polohe
Modrý oblúk
Modrý oblúk sa dotkne rohu v tomto mieste
 Ak budete cúvať príliš rýchlo, môže dôjsť ku
strate synchronizácie s rovnobežným asis-
tenčným parkovaním.
8Nechajte vozidlo zastavené, otočte vo-
lant úplne doľava.
 Otáčajte volant iba vtedy, keď vozidlo stojí.
9Keď sa obrazovka zmení, držte volant
v jeho súčasnej polohe a cúvajte.
10Keď je vozidlo rovn obežne s vozovkou
alebo krajnicou, narovnajte volant do
priameho smeru.
Kontrolujte okolie vizuálne a použitím
zrkadiel, potom cúvajte pri použití vo-
diacich čiar vzdialenosti pre orientáciu
azastavte.
 Keď je vozidlo približne v požadovanej par-
kovacej polohe, rovnobežné asistenčné
parkovanie je dokončené.
UPOZORNENIE
● Keď cúvate, buďte opatrní, aby ste nena-
razili do nejakých prekážok. Cúvajte s vo-
zidlom pomaly.
INFORMÁCIA
● Môže sa stať, že navádzanie pri rovno-
bežnom asistenčnom parkovaní nemusí
byť poskytnuté, keď cúvate veľmi nízkou rýchlosťou.
● Ak je otvorený kufor, rovnobežné asis-
tenčné parkovanie bude prerušené.

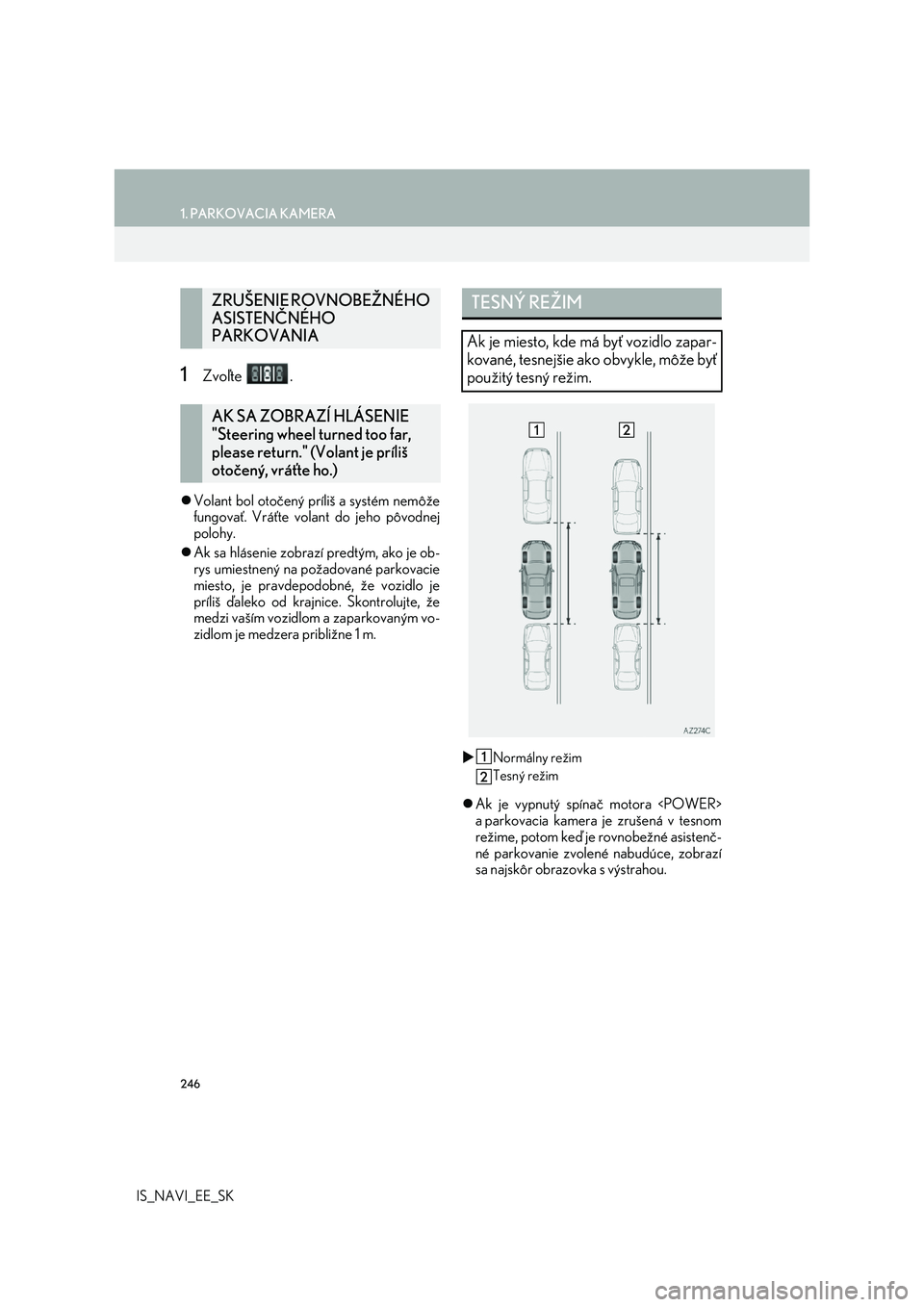

246
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
1Zvoľte .
Volant bol otočený príliš a systém nemôže
fungovať. Vráťte volant do jeho pôvodnej
polohy.
 Ak sa hlásenie zobrazí predtým, ako je ob-
rys umiestnený na po žadované parkovacie
miesto, je pravdepodobné, že vozidlo je
príliš ďaleko od krajnice. Skontrolujte, že
medzi vaším vozidlom a zaparkovaným vo-
zidlom je medzera približne 1 m.
 Normálny režim
Tesný režim
 Ak je vypnutý spínač motora
a parkovacia kamera je zrušená v tesnom
režime, potom keď je rovnobežné asistenč-
né parkovanie zvolené nabudúce, zobrazí
sa najskôr obrazovka s výstrahou.
ZRUŠENIE ROVNOBEŽNÉHO
ASISTENČNÉHO
PARKOVANIA
AK SA ZOBRAZÍ HLÁSENIE
"Steering wheel turned too far,
please return." (Volant je príliš
otočený, vráťte ho.)
TESNÝ REŽIM
Ak je miesto, kde má byť vozidlo zapar-
kované, tesnejšie ako obvykle, môže byť
použitý tesný režim.

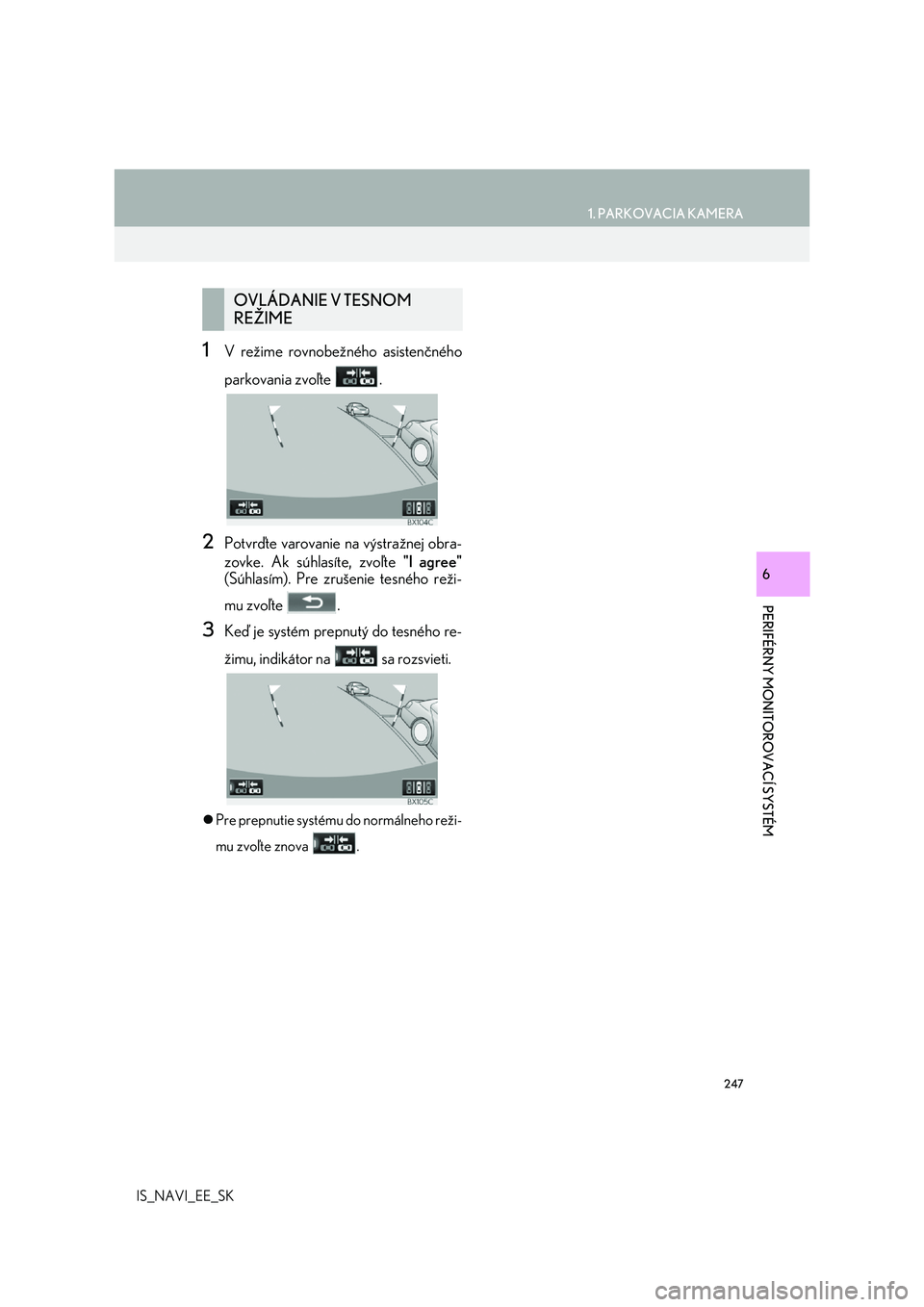

247
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
1V režime rovnobežného asistenčného
parkovania zvoľte .
2Potvrďte varovanie na výstražnej obra-
zovke. Ak súhlasíte, zvoľte "I agree"
(Súhlasím). Pre zrušenie tesného reži-
mu zvoľte .
3Keď je systém prepnutý do tesného re-
žimu, indikátor na sa rozsvieti.
 Pre prepnutie systému do normálneho reži-
mu zvoľte znova .
OVLÁDANIE V TESNOM
REŽIME

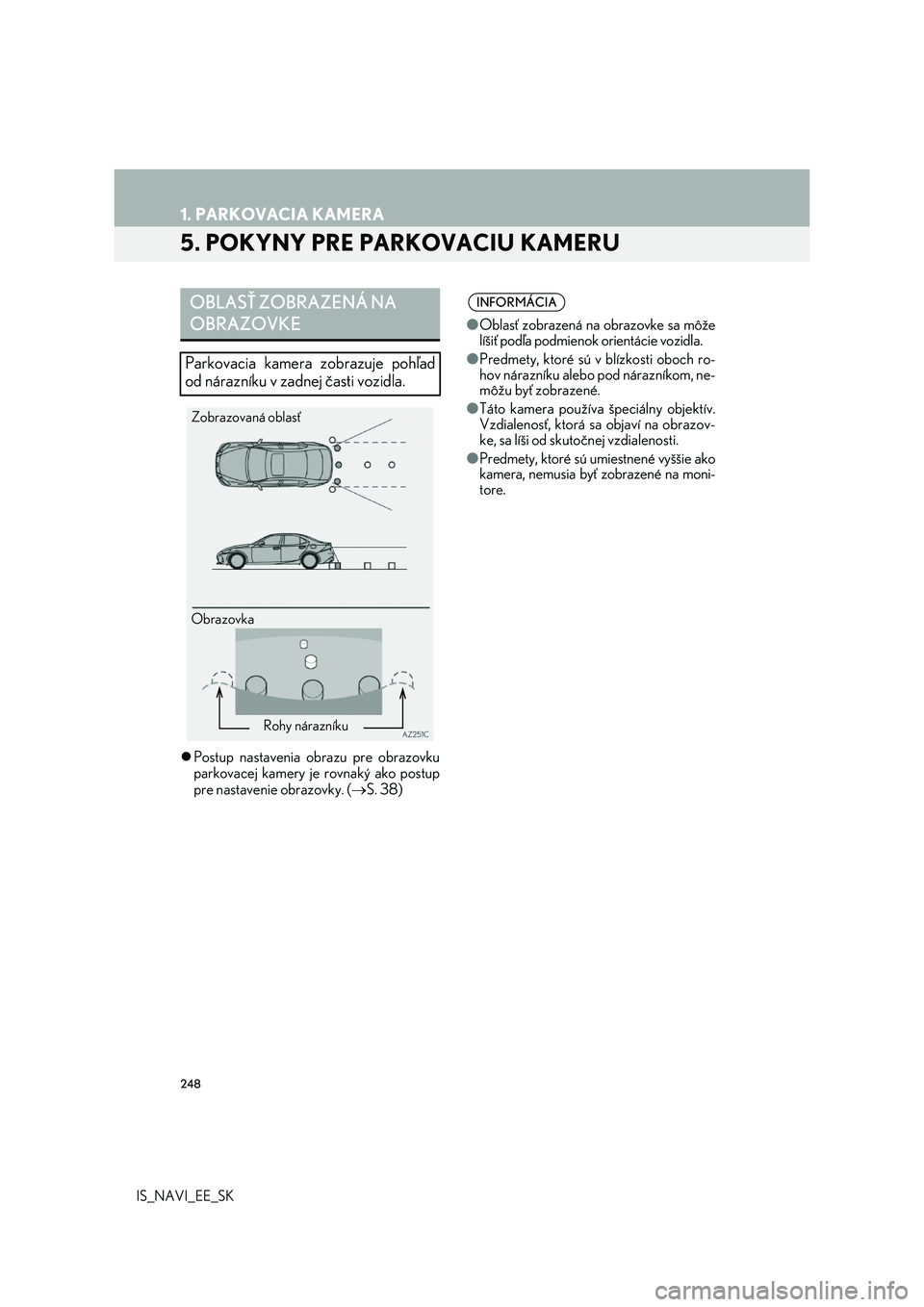

248
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
5. POKYNY PRE PARKOVACIU KAMERU
Postup nastavenia obrazu pre obrazovku
parkovacej kamery je rovnaký ako postup
pre nastavenie obrazovky. ( S. 38)
OBLASŤ ZOBRAZENÁ NA
OBRAZOVKE
Parkovacia kamera zobrazuje pohľad
od nárazníku v zadnej časti vozidla.
Obrazovka
Zobrazovaná oblasť
Rohy nárazníku
INFORMÁCIA
● Oblasť zobrazená na obrazovke sa môže
líšiť podľa podmienok orientácie vozidla.
● Predmety, ktoré sú v blízkosti oboch ro-
hov nárazníku alebo pod nárazníkom, ne- môžu byť zobrazené.
● Táto kamera používa špeciálny objektív.
Vzdialenosť, ktorá sa objaví na obrazov-
ke, sa líši od skutočnej vzdialenosti.
● Predmety, ktoré sú umiestnené vyššie ako kamera, nemusia byť zobrazené na moni-
tore.
