2017 Lexus IS300h Navigácia manuálna (in Slovak)

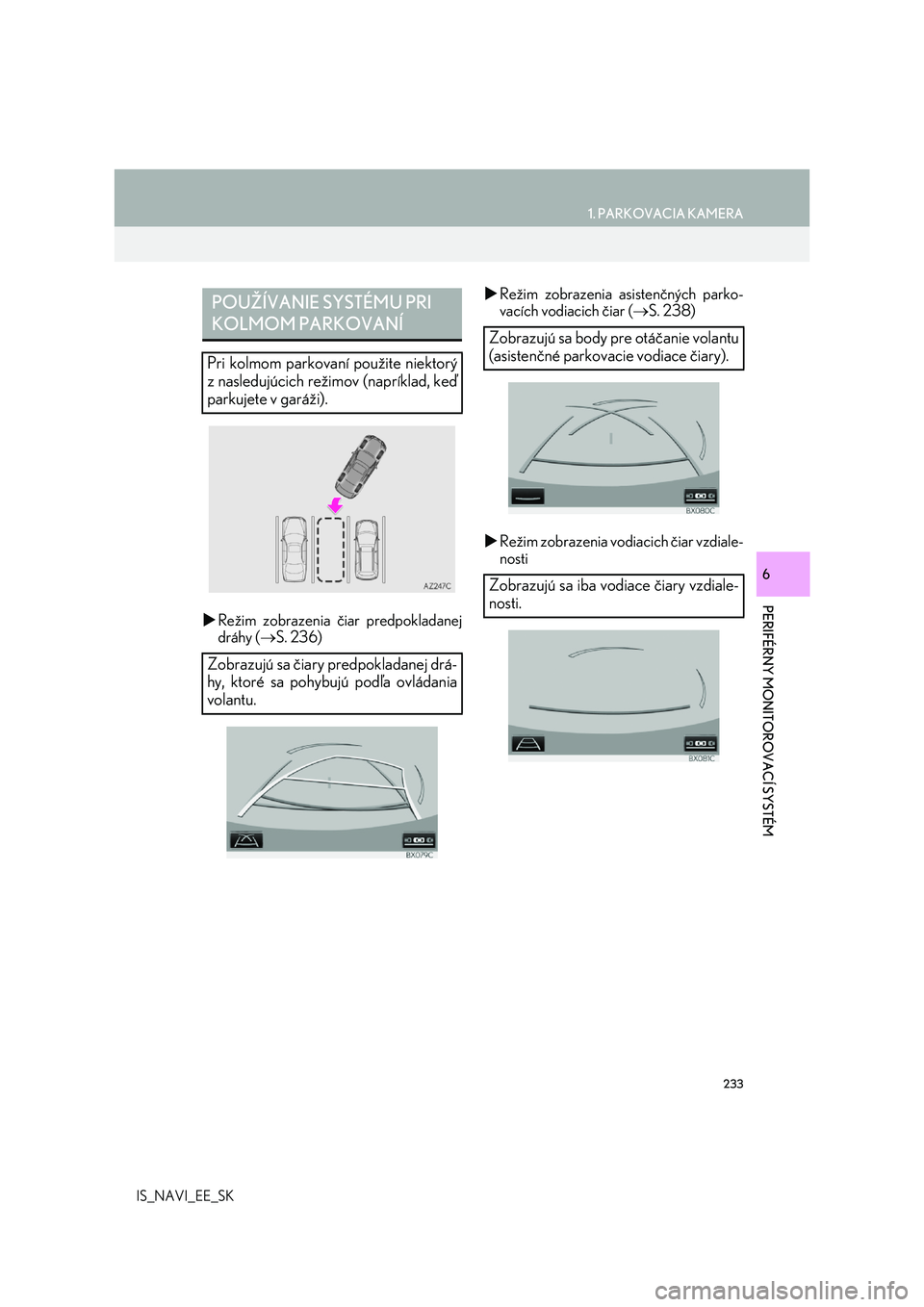

233
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
Režim zobrazenia čiar predpokladanej
dráhy ( S. 236)
 Režim zobrazenia asistenčných parko-
vacích vodiacich čiar ( S. 238)
 Režim zobrazenia vodiacich čiar vzdiale-
nosti
POUŽÍVANIE SYSTÉMU PRI
KOLMOM PARKOVANÍ
Pri kolmom parkovaní použite niektorý
z nasledujúcich režimov (napríklad, keď
parkujete v garáži).
Zobrazujú sa čiary predpokladanej drá-
hy, ktoré sa pohybujú podľa ovládania
volantu.
Zobrazujú sa body pre otáčanie volantu
(asistenčné parkovacie vodiace čiary).
Zobrazujú sa iba vodiace čiary vzdiale-
nosti.

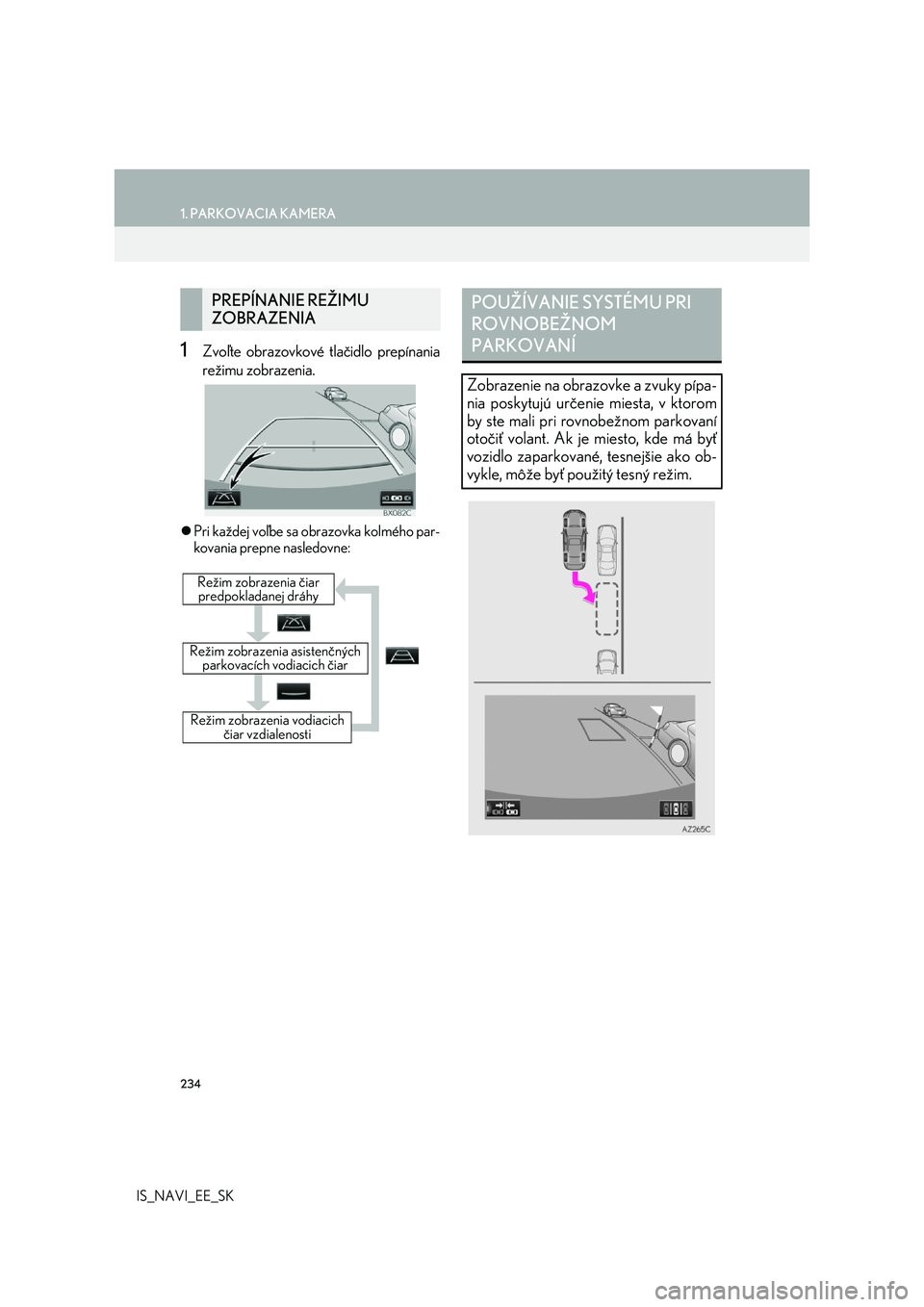

234
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
1Zvoľte obrazovkové tlačidlo prepínania
režimu zobrazenia.
 Pri každej voľbe sa obrazovka kolmého par-
kovania prepne nasledovne:
PREPÍNANIE REŽIMU
ZOBRAZENIA
Režim zobrazenia vodiacich čiar vzdialenosti
Režim zobrazenia asistenčných parkovacích vodiacich čiar
Režim zobrazenia čiar predpokladanej dráhy
POUŽÍVANIE SYSTÉMU PRI
ROVNOBEŽNOM
PARKOVANÍ
Zobrazenie na obrazovke a zvuky pípa-
nia poskytujú určenie miesta, v ktorom
by ste mali pri rovnobežnom parkovaní
otočiť volant. Ak je miesto, kde má byť
vozidlo zaparkované, tesnejšie ako ob-
vykle, môže byť použitý tesný režim.

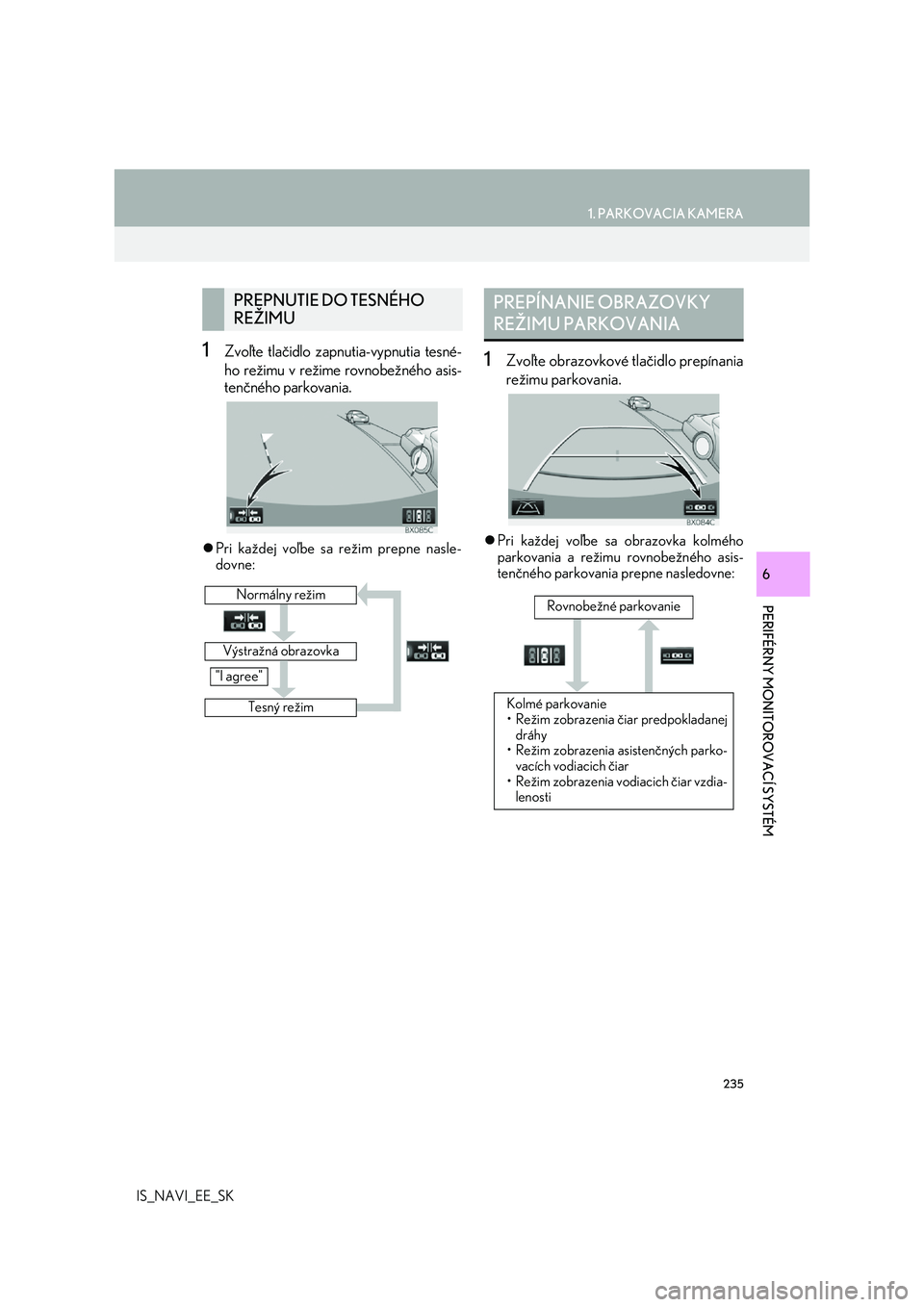

235
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
1Zvoľte tlačidlo zapnutia-vypnutia tesné-
ho režimu v režime rovnobežného asis-
tenčného parkovania.
 Pri každej voľbe sa režim prepne nasle-
dovne:
1Zvoľte obrazovkové tlačidlo prepínania
režimu parkovania.
 Pri každej voľbe sa obrazovka kolmého
parkovania a režimu rovnobežného asis-
tenčného parkovania prepne nasledovne:
PREPNUTIE DO TESNÉHO
REŽIMU
Výstražná obrazovka
Normálny režim
Tesný režim
"I agree"
PREPÍNANIE OBRAZOVKY
REŽIMU PARKOVANIA
Kolmé parkovanie • Režim zobrazenia čiar predpokladanej
dráhy
• Režim zobrazenia asistenčných parko- vacích vodiacich čiar
• Režim zobrazenia vodiacich čiar vzdia-
lenosti
Rovnobežné parkovanie

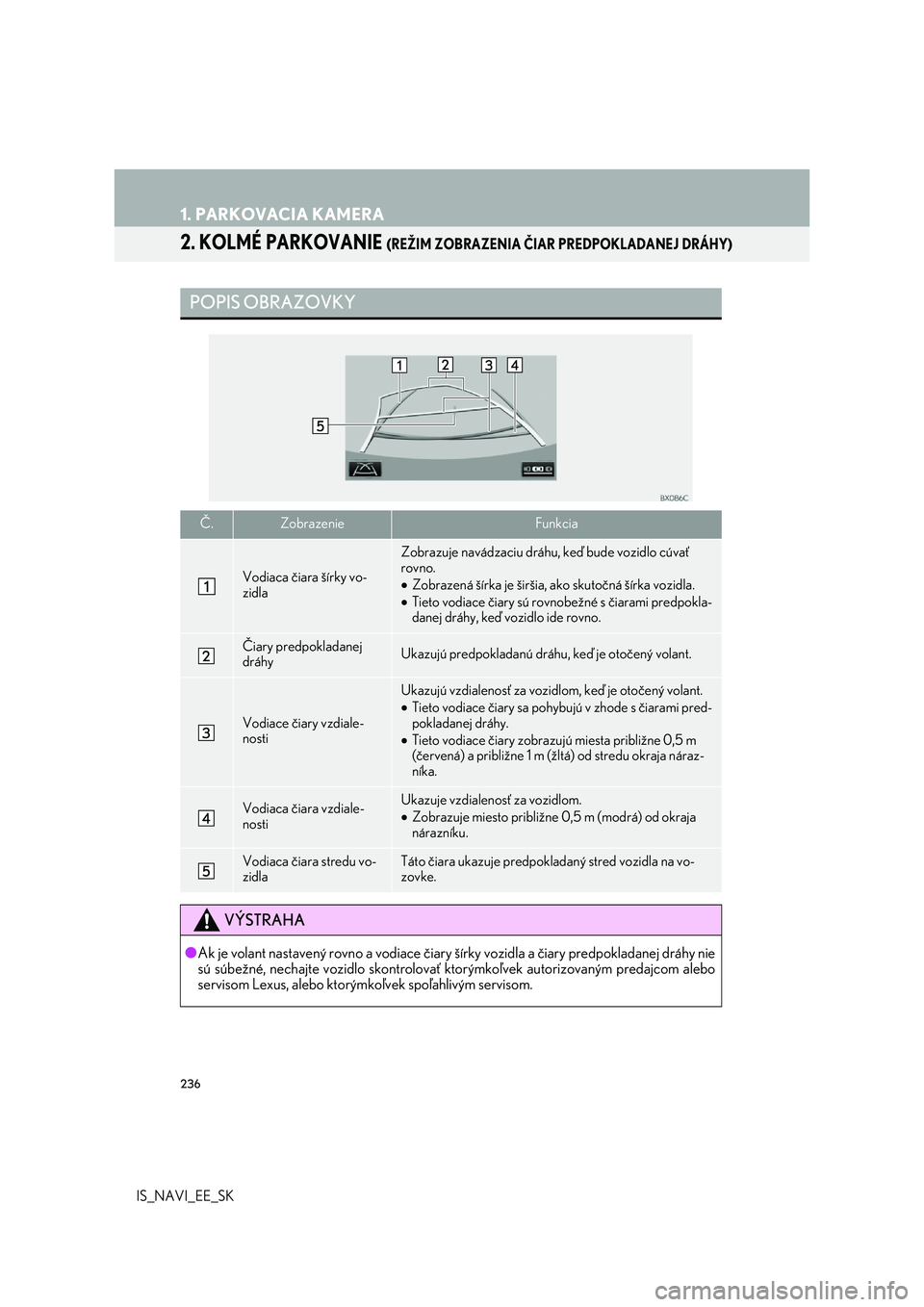

236
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
2. KOLMÉ PARKOVANIE (REŽIM ZOBRAZENIA ČIAR PREDPOKLADANEJ DRÁHY)
POPIS OBRAZOVKY
Č.ZobrazenieFunkcia
Vodiaca čiara šírky vo-
zidla
Zobrazuje navádzaciu dráhu, keď bude vozidlo cúvať
rovno.
 Zobrazená šírka je širšia, ako skutočná šírka vozidla.
 Tieto vodiace čiary sú rovnobežné s čiarami predpokla- danej dráhy, keď vozidlo ide rovno.
Čiary predpokladanej dráhyUkazujú predpokladanú dráhu, keď je otočený volant.
Vodiace čiary vzdiale- nosti
Ukazujú vzdialenosť za vozidlom, keď je otočený volant.
 Tieto vodiace čiary sa pohybujú v zhode s čiarami pred-
pokladanej dráhy.
 Tieto vodiace čiary zobrazujú miesta približne 0,5 m
(červená) a približne 1 m (žlt á) od stredu okraja náraz- níka.
Vodiaca čiara vzdiale-
nosti
Ukazuje vzdialenosť za vozidlom.
 Zobrazuje miesto približne 0,5 m (modrá) od okraja
nárazníku.
Vodiaca čiara stredu vo-
zidla
Táto čiara ukazuje predpokl adaný stred vozidla na vo-
zovke.
VÝSTRAHA
● Ak je volant nastavený rovno a vodiace čiary šírky vozidla a čiary predpokladanej dráhy nie sú súbežné, nechajte vozidlo skontrolovať ktorýmkoľvek autorizovaným predajcom alebo
servisom Lexus, alebo ktorým koľvek spoľahlivým servisom.

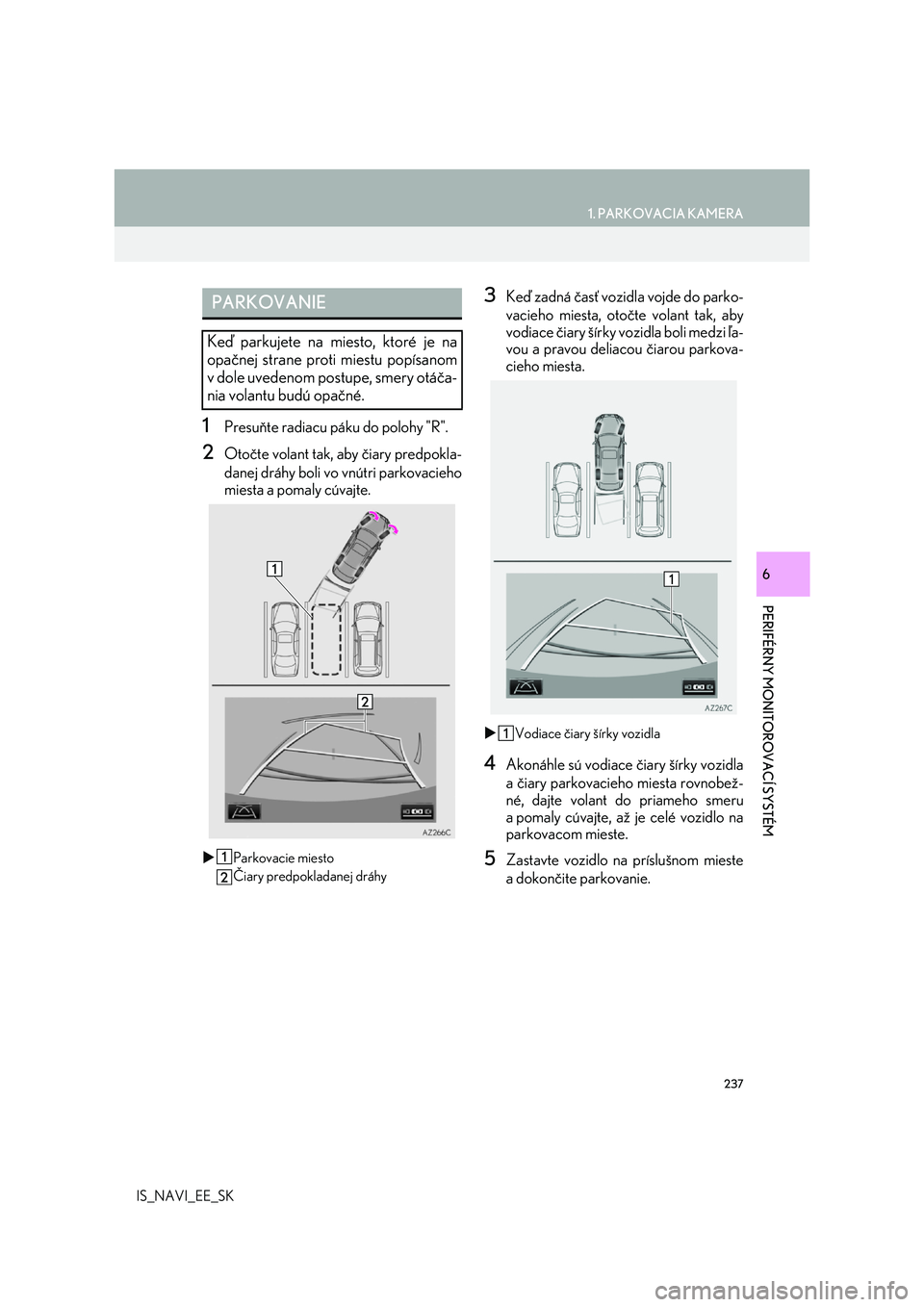

237
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
1Presuňte radiacu páku do polohy "R".
2Otočte volant tak, aby čiary predpokla-
danej dráhy boli vo vnútri parkovacieho
miesta a pomaly cúvajte.
 Parkovacie miesto
Čiary predpokl adanej dráhy
3Keď zadná časť vozidla vojde do parko-
vacieho miesta, otočte volant tak, aby
vodiace čiary šírky vozidla boli medzi ľa-
vou a pravou deliacou čiarou parkova-
cieho miesta.
 Vodiace čiary šírky vozidla
4Akonáhle sú vodiace čiary šírky vozidla
a čiary parkovacieho miesta rovnobež-
né, dajte volant do priameho smeru
a pomaly cúvajte, až je celé vozidlo na
parkovacom mieste.
5Zastavte vozidlo na príslušnom mieste
a dokončite parkovanie.
PARKOVANIE
Keď parkujete na miesto, ktoré je na
opačnej strane proti miestu popísanom
v dole uvedenom po stupe, smery otáča-
nia volantu budú opačné.

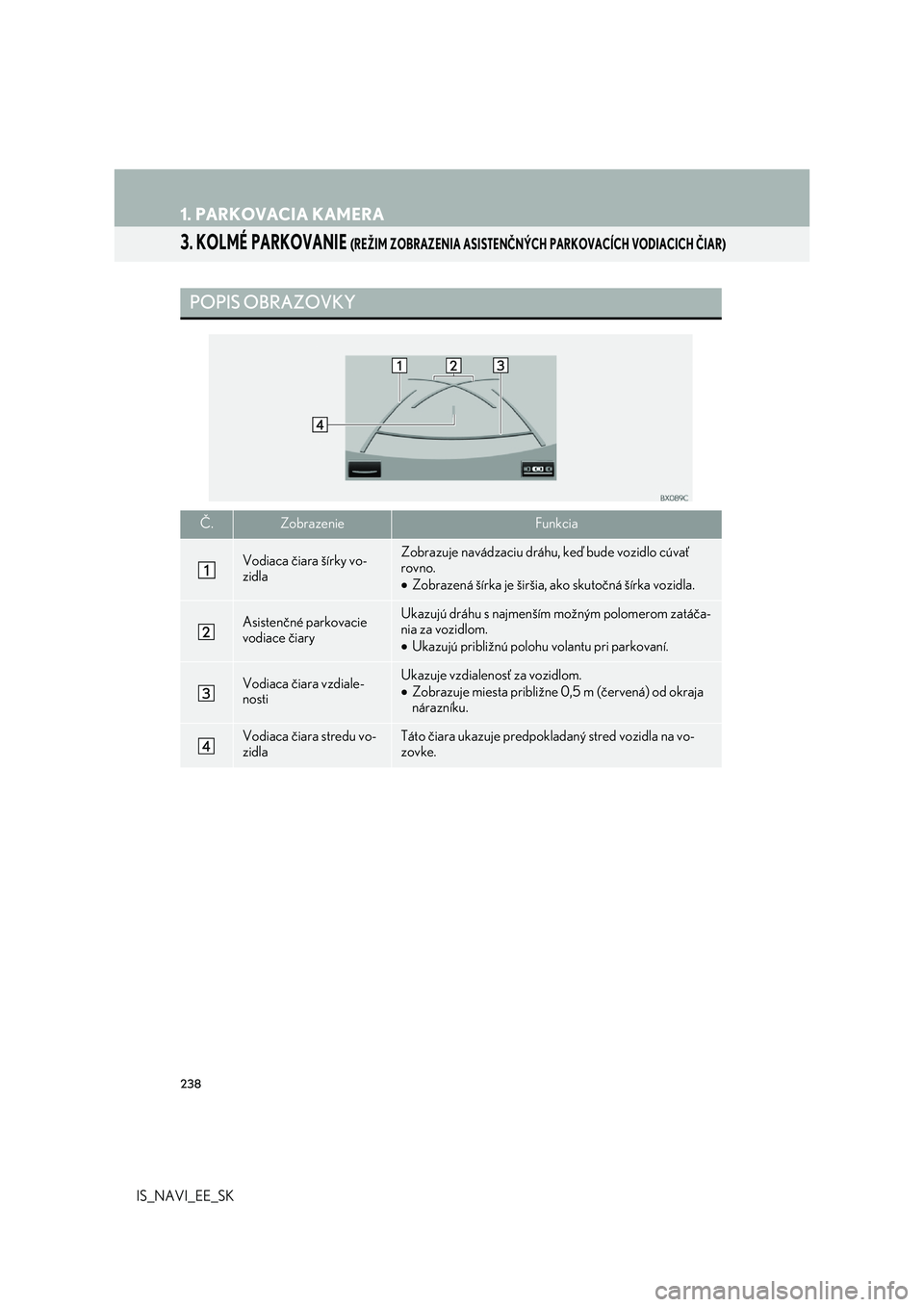

238
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
3. KOLMÉ PARKOVANIE (REŽIM ZOBRAZENIA ASISTENČNÝCH PARKOVACÍCH VODIACICH ČIAR)
POPIS OBRAZOVKY
Č.ZobrazenieFunkcia
Vodiaca čiara šírky vo-
zidla
Zobrazuje navádzaciu dráhu, keď bude vozidlo cúvať
rovno.
 Zobrazená šírka je širšia, ako skutočná šírka vozidla.
Asistenčné parkovacie
vodiace čiary
Ukazujú dráhu s najmenším možným polomerom zatáča- nia za vozidlom.
 Ukazujú približnú polohu volantu pri parkovaní.
Vodiaca čiara vzdiale- nosti
Ukazuje vzdialenosť za vozidlom.
 Zobrazuje miesta približne 0,5 m (červená) od okraja
nárazníku.
Vodiaca čiara stredu vo-
zidla
Táto čiara ukazuje predpokl adaný stred vozidla na vo-
zovke.

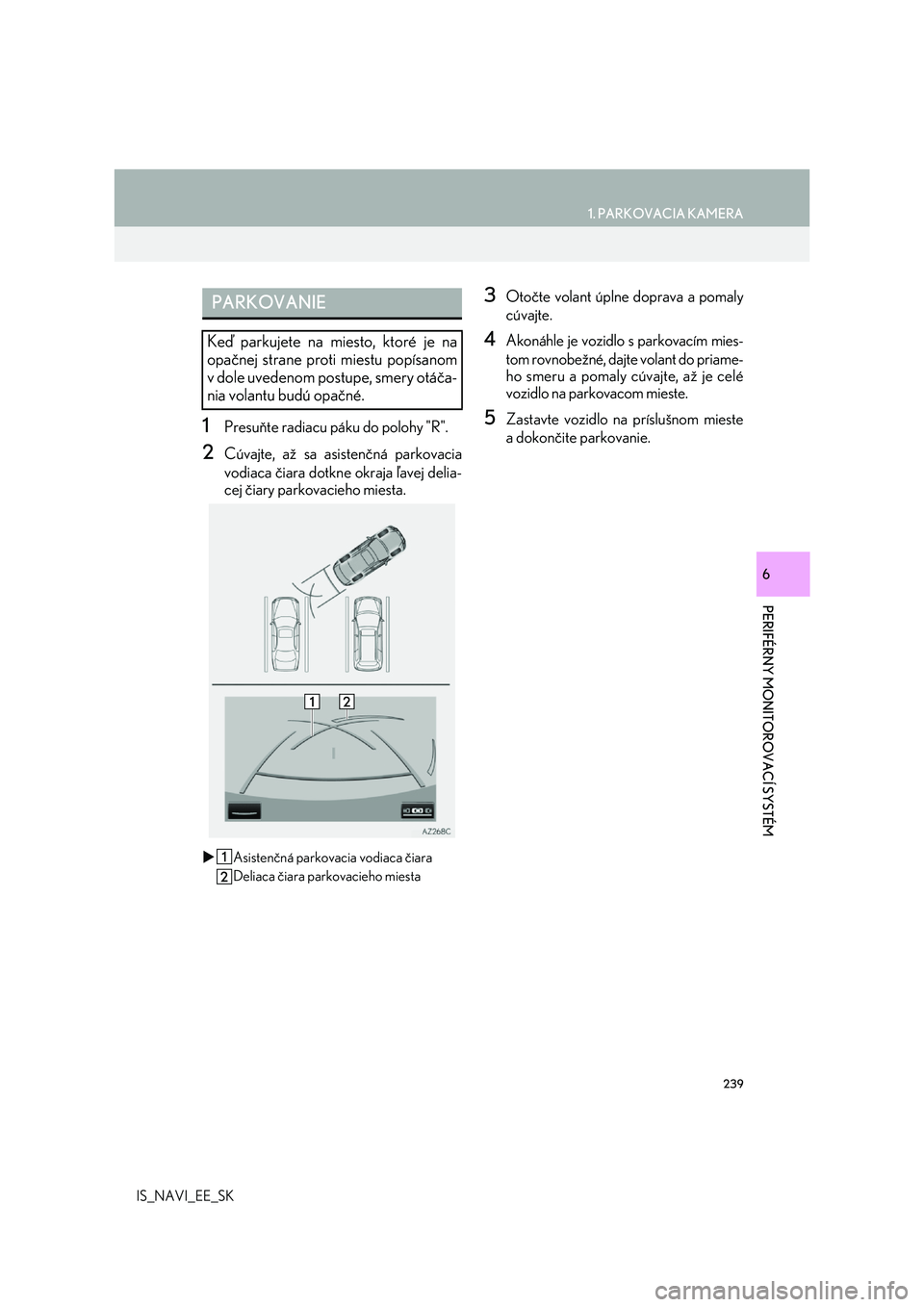

239
1. PARKOVACIA KAMERA
PERIFÉRNY MONITOROVACÍ SYSTÉM
IS_NAVI_EE_SK
6
1Presuňte radiacu páku do polohy "R".
2Cúvajte, až sa asistenčná parkovacia
vodiaca čiara dotkne okraja ľavej delia-
cej čiary parkovacieho miesta.
 Asistenčná parkovacia vodiaca čiara
Deliaca čiara parkovacieho miesta
3Otočte volant úplne doprava a pomaly
cúvajte.
4Akonáhle je vozidlo s parkovacím mies-
tom rovnobežné, dajte volant do priame-
ho smeru a pomaly cúvajte, až je celé
vozidlo na park ovacom mieste.
5Zastavte vozidlo na príslušnom mieste
a dokončite parkovanie.
PARKOVANIE
Keď parkujete na miesto, ktoré je na
opačnej strane proti miestu popísanom
v dole uvedenom po stupe, smery otáča-
nia volantu budú opačné.

240
1. PARKOVACIA KAMERA
IS_NAVI_EE_SK
4. ROVNOBEŽNÉ PARKOVANIE
PRIEBEH POHYBU VOZIDLA

Choďte rovnobežne s cestou, zastavte vozidlo, po-
pritom nechajte medzeru približne 1 m medzi vaším vozidlom a zaparkovaným vozidlom.
[PARKOVANIE] : KROK 1
Cúvajte až na miesto, kde čierno-žltá zvislá vlajka
prekryje zadný okraj zaparkovaného vozidla. Potom
vozidlo zastavte. [PARKOVANIE] : KROK 4
Nechajte vozidlo zastavené, pohybujte volant, až
bude modrý obrys na požadovanom parkovacom mieste, a cúvajte, popritom držte volant v tejto polohe.
[PARKOVANIE] : KROK 5
Zobrazí sa modrý oblúk. Držte volant v rovnakej po-
lohe a cúvajte, až sa mo drý oblúk dotkne pravého
rohu parkovacieho miesta. [PARKOVANIE] : KROK 7
Keď sa oblúk dotkne pravého rohu parkovaciehomiesta, otočte volant opačným smerom až na doraz.
[PARKOVANIE] : KROK 8
Držte volant v tejto polohe, kontrolujte okolie vizuál-
ne a použitím zrkadiel, a cúvajte pri použití vodiacich
čiar vzdialenosti atď. pre orientáciu. [PARKOVANIE] : KROK 9
Keď je vozidlo približne v požadovanej parkovacejpolohe, asistenčné rovnobežné parkovanie je do-
končené. [PARKOVANIE] : KROK 10
VÝSTRAHA
●Nepoužívajte systém, ak je zobrazenie nesprávne z dôvodu nerovnej (zakrivenej/kopcovi-
tej) vozovky alebo nepriamej cesty.
● Otáčajte volant iba vtedy, keď vozidlo stojí.
Približne 1 m
