CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même
Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer. (
→P. 6 1 9 )
→ P. 5 1 2
■Av a n t
XVéhicules dotés de phares à halogène
Vous pouvez remplacer les ampoules su ivantes vous-même. Le niveau de dif-
ficulté du remplacement varie selon l’ampoule. Si un remplacement est
nécessaire, mais difficile à effectuer, contactez votre concessionnaire Lexus.
Pour plus d’informations sur le remp lacement des autres ampoules, contac-
tez votre concessionnaire Lexus.
Préparation pour le remplacement d’une ampoule
Retrait du couvercle du compartiment moteur

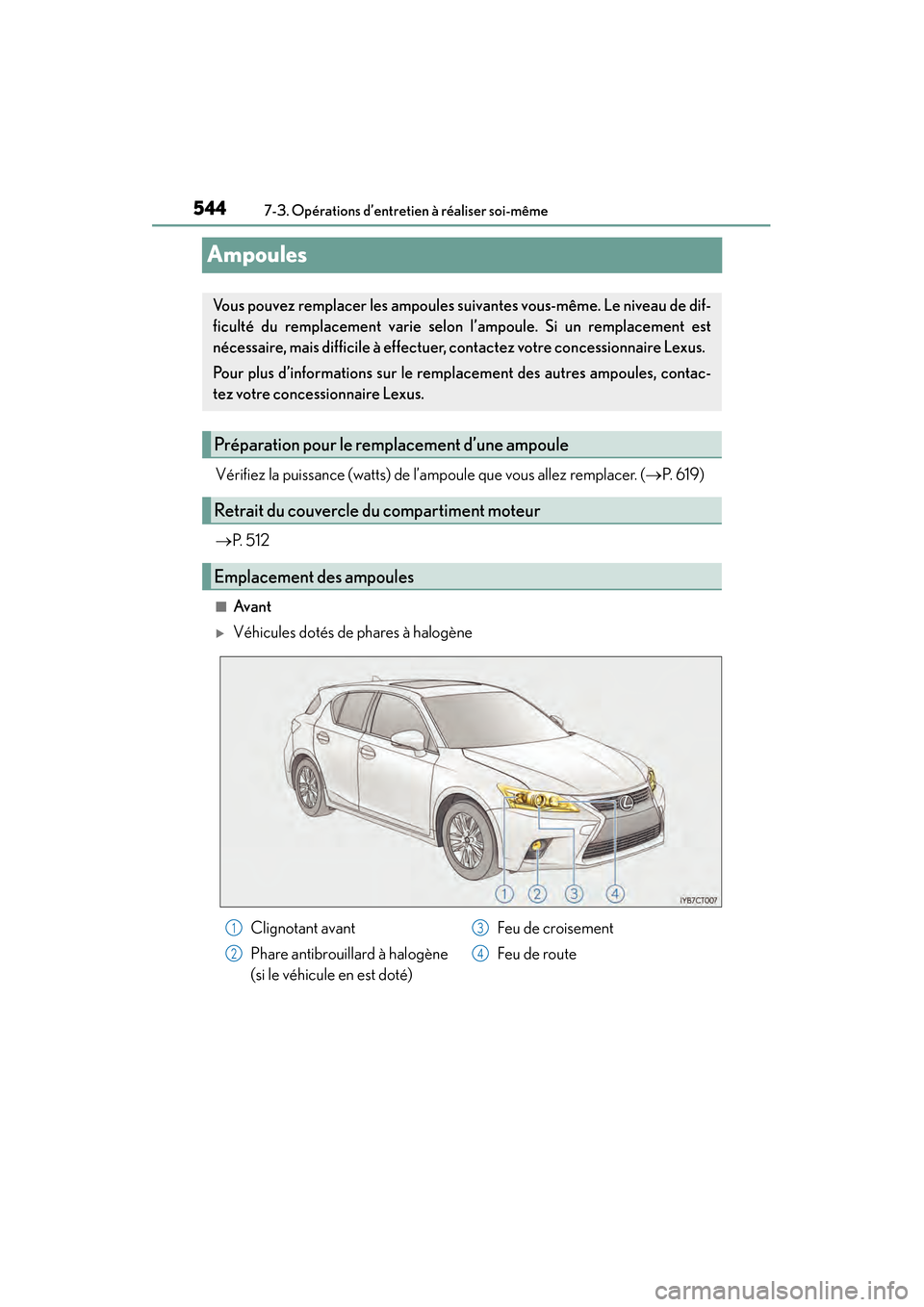

Emplacement des ampoules
Clignotant avant
Phare antibrouillard à halogène
(si le véhicule en est doté) Feu de croisement
Feu de route1
2
3
4

CT200h_OM_OM76215D_(D)
5457-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

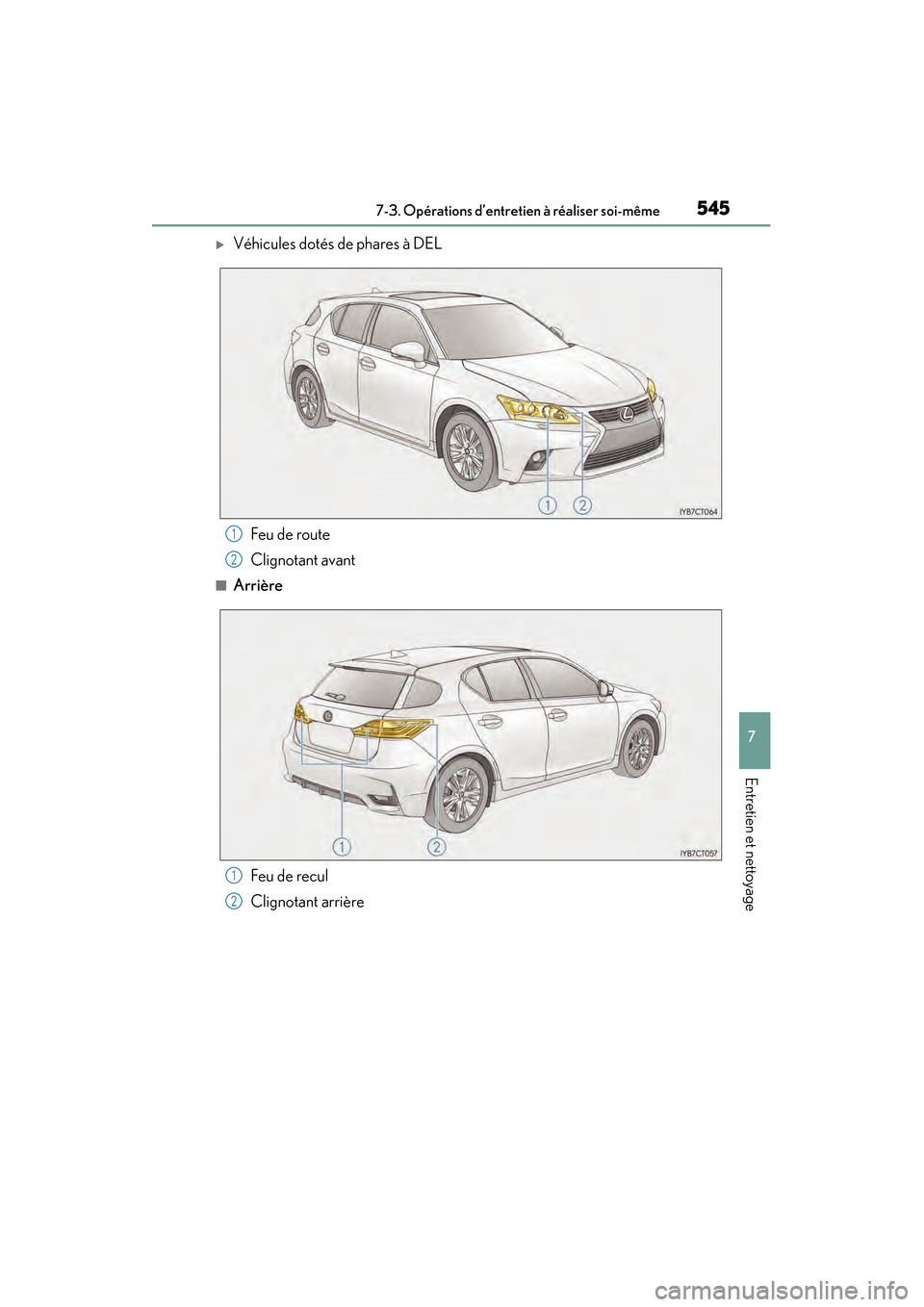

XVéhicules dotés de phares à DELFeu de route
Clignotant avant
■ArrièreFeu de recul
Clignotant arrière
1
2
1
2

546
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même

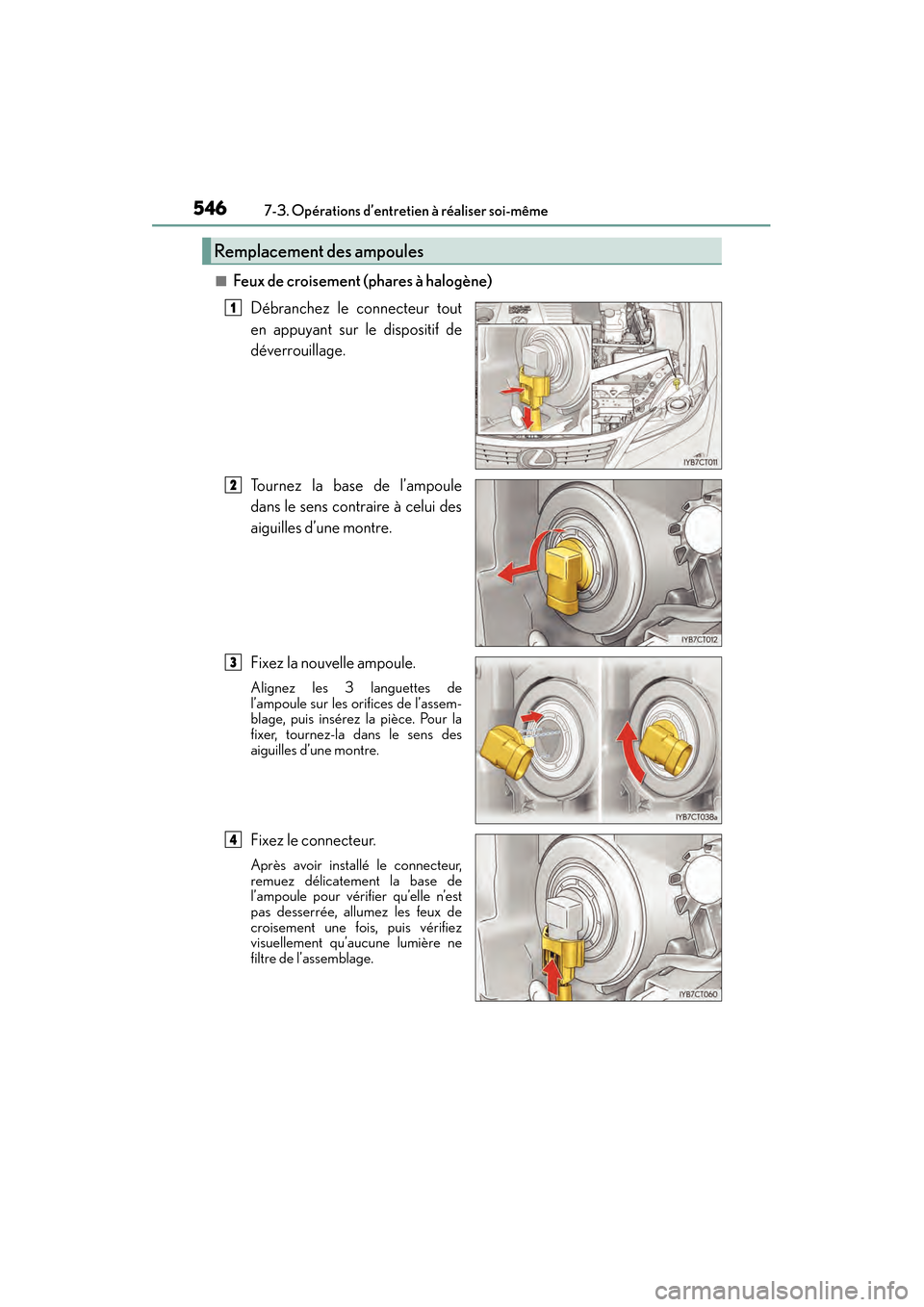

■Feux de croisement (phares à halogène)
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce. Pour la
fixer, tournez-la dans le sens des
aiguilles d’une montre.
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
croisement une fois, puis vérifiez
visuellement qu’aucune lumière ne
filtre de l’assemblage.
Remplacement des ampoules
1
2
3
4

CT200h_OM_OM76215D_(D)
5477-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

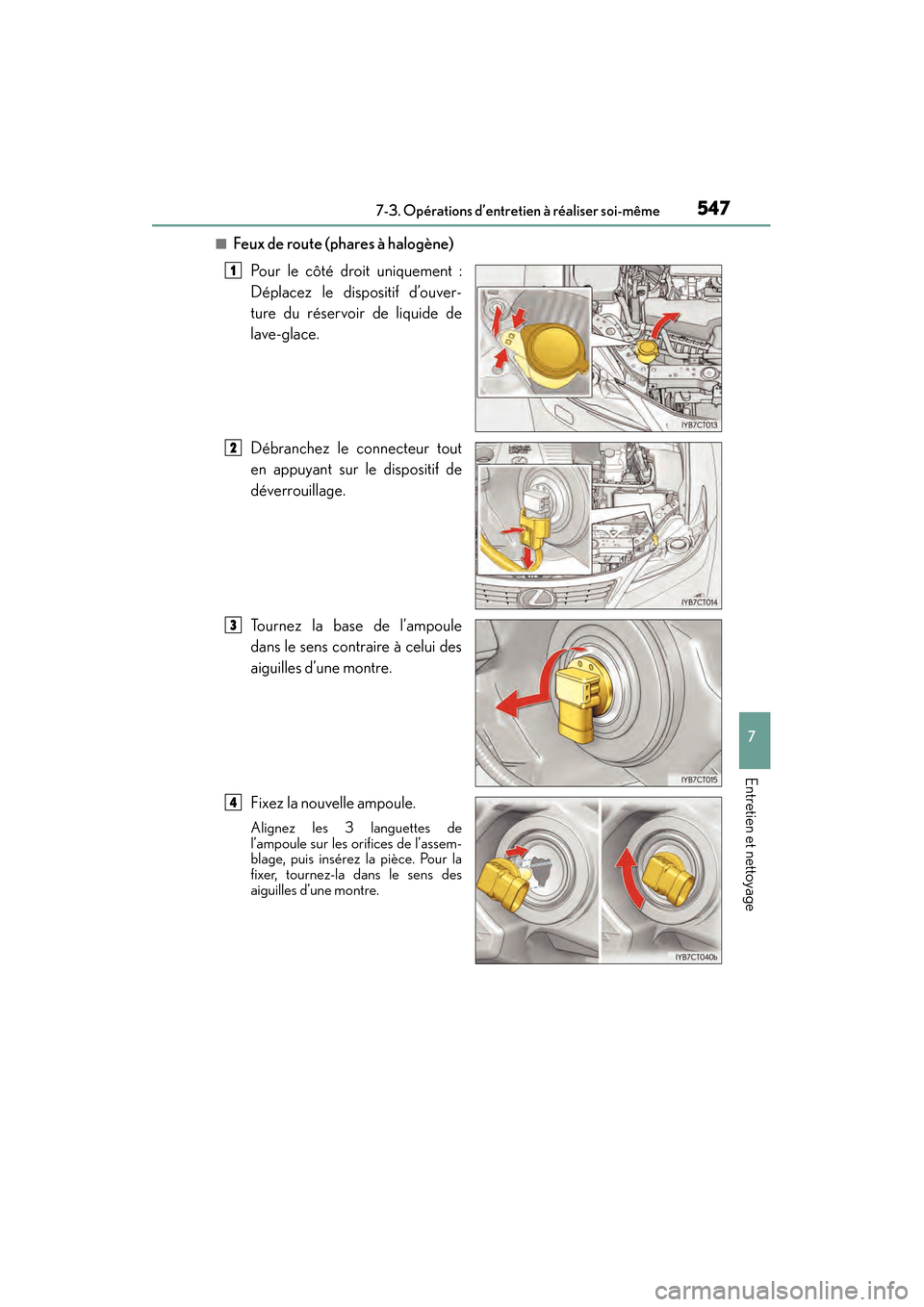

■Feux de route (phares à halogène)Pour le côté droit uniquement :
Déplacez le dispositif d’ouver-
ture du réservoir de liquide de
lave-glace.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce. Pour la
fixer, tournez-la dans le sens des
aiguilles d’une montre.
1
2
3
4

548
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
route une fois, puis vérifiez visuelle-
ment qu’aucune lumière ne filtre de
l’assemblage.
Pour le côté droit uniquement : Réinstallez le dispositif d’ouverture du
réservoir de liquide de lave-glace.

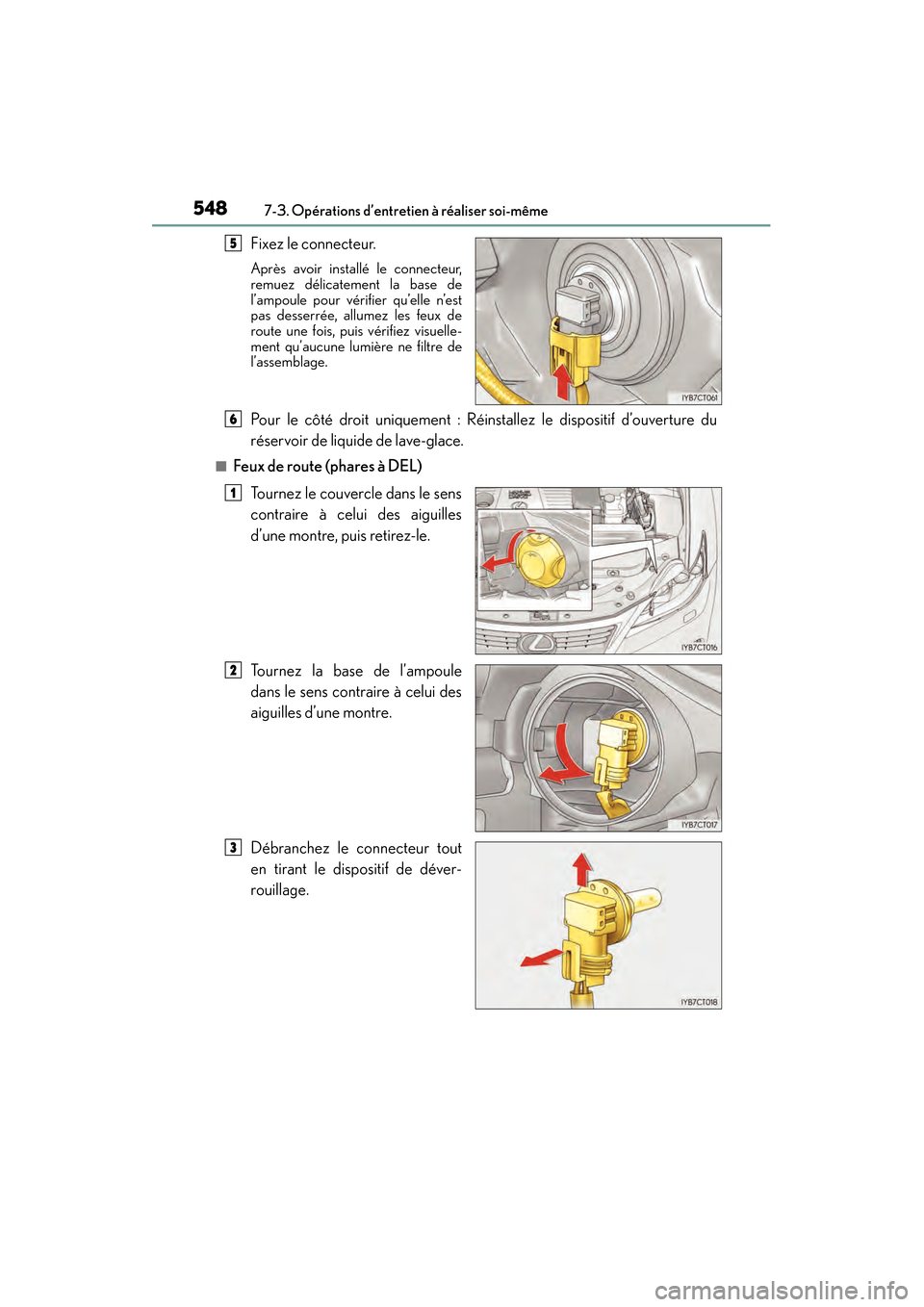

■Feux de route (phares à DEL)
Tournez le couvercle dans le sens
contraire à celui des aiguilles
d’une montre, puis retirez-le.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Débranchez le connecteur tout
en tirant le dispositif de déver-
rouillage.
5
6
1
2
3

CT200h_OM_OM76215D_(D)
5497-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Remplacez l’ampoule et installez
la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de l’assem-
blage, puis insérez la pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les feux de
route une fois, puis vérifiez visuelle-
ment qu’aucune lumière ne filtre de
l’assemblage.
Lorsque vous installez le couvercle, effectuez l’étape dans l’ordre
inverse.

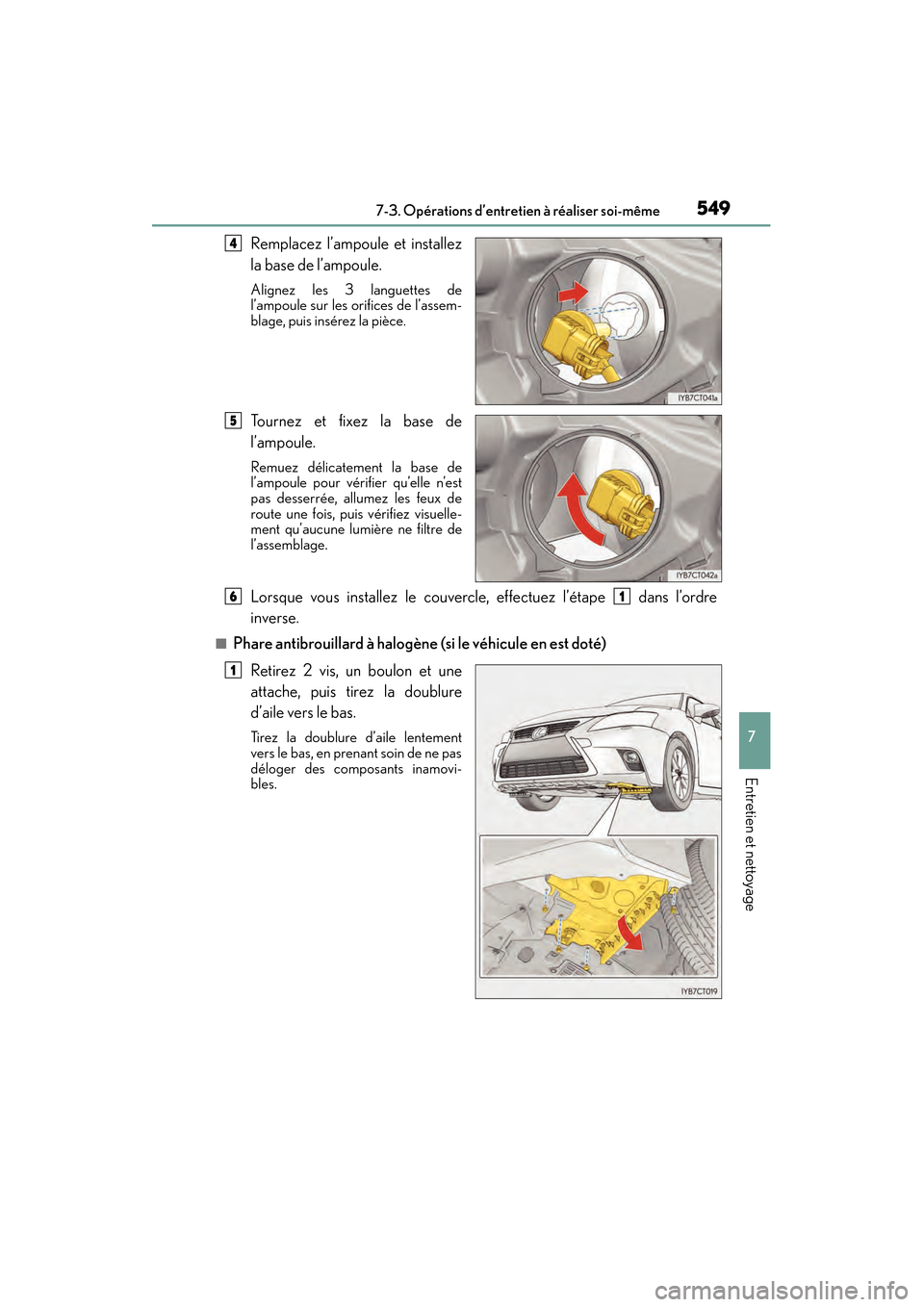

■Phare antibrouillard à halogène (si le véhicule en est doté)Retirez 2 vis, un boulon et une
attache, puis tirez la doublure
d’aile vers le bas.
Tirez la doublure d’aile lentement
vers le bas, en prenant soin de ne pas
déloger des composants inamovi-
bles.
4
5
61
1

550
CT200h_OM_OM76215D_(D)7-3. Opérations d’entretien à réaliser soi-même

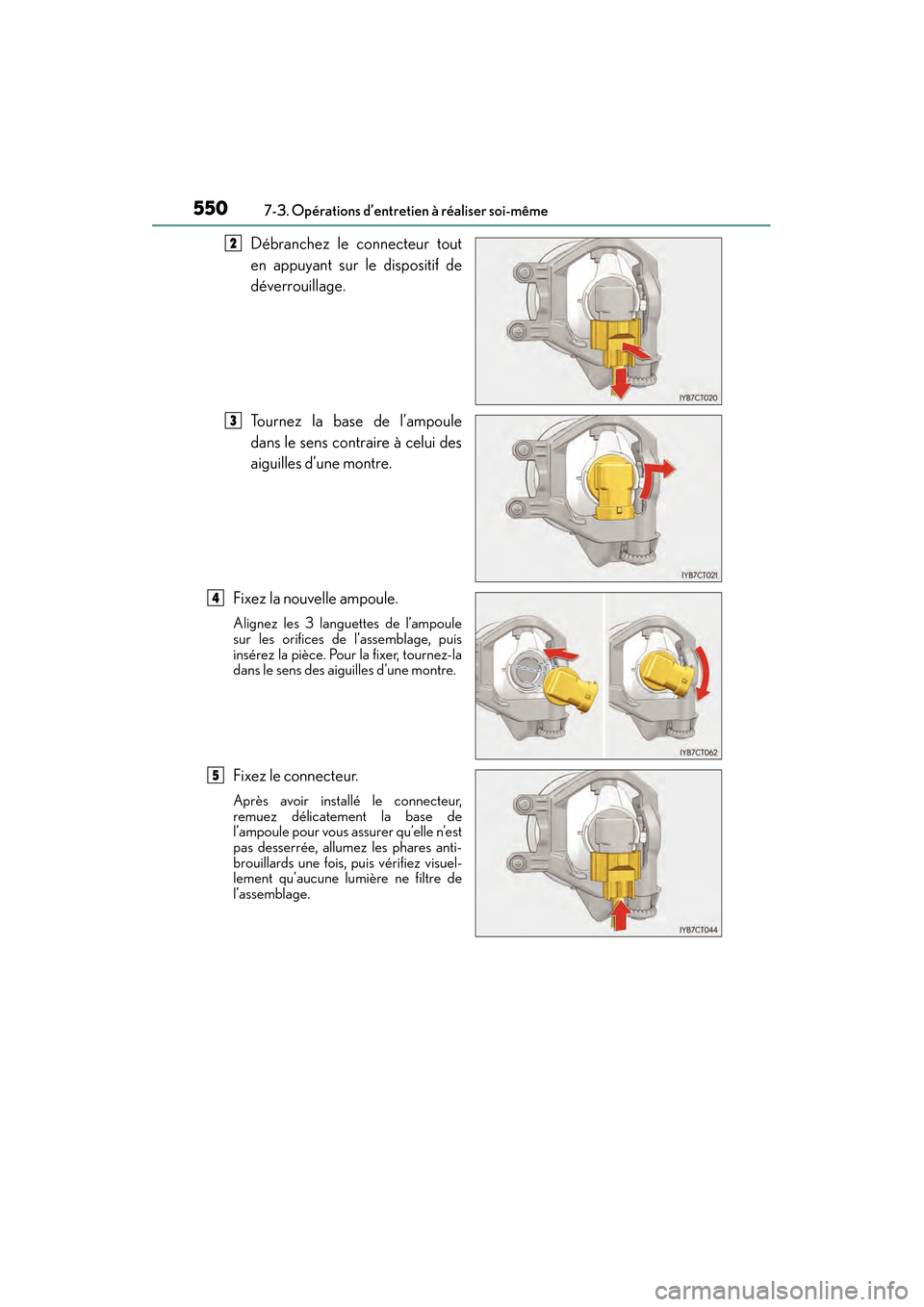

Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Fixez la nouvelle ampoule.
Alignez les 3 languettes de l’ampoule
sur les orifices de l’assemblage, puis
insérez la pièce. Pour la fixer, tournez-la
dans le sens des aiguilles d’une montre.
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vous assurer qu’elle n’est
pas desserrée, allumez les phares anti-
brouillards une fois, puis vérifiez visuel-
lement qu’aucune lumière ne filtre de
l’assemblage.
2
3
4
5

CT200h_OM_OM76215D_(D)
5517-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

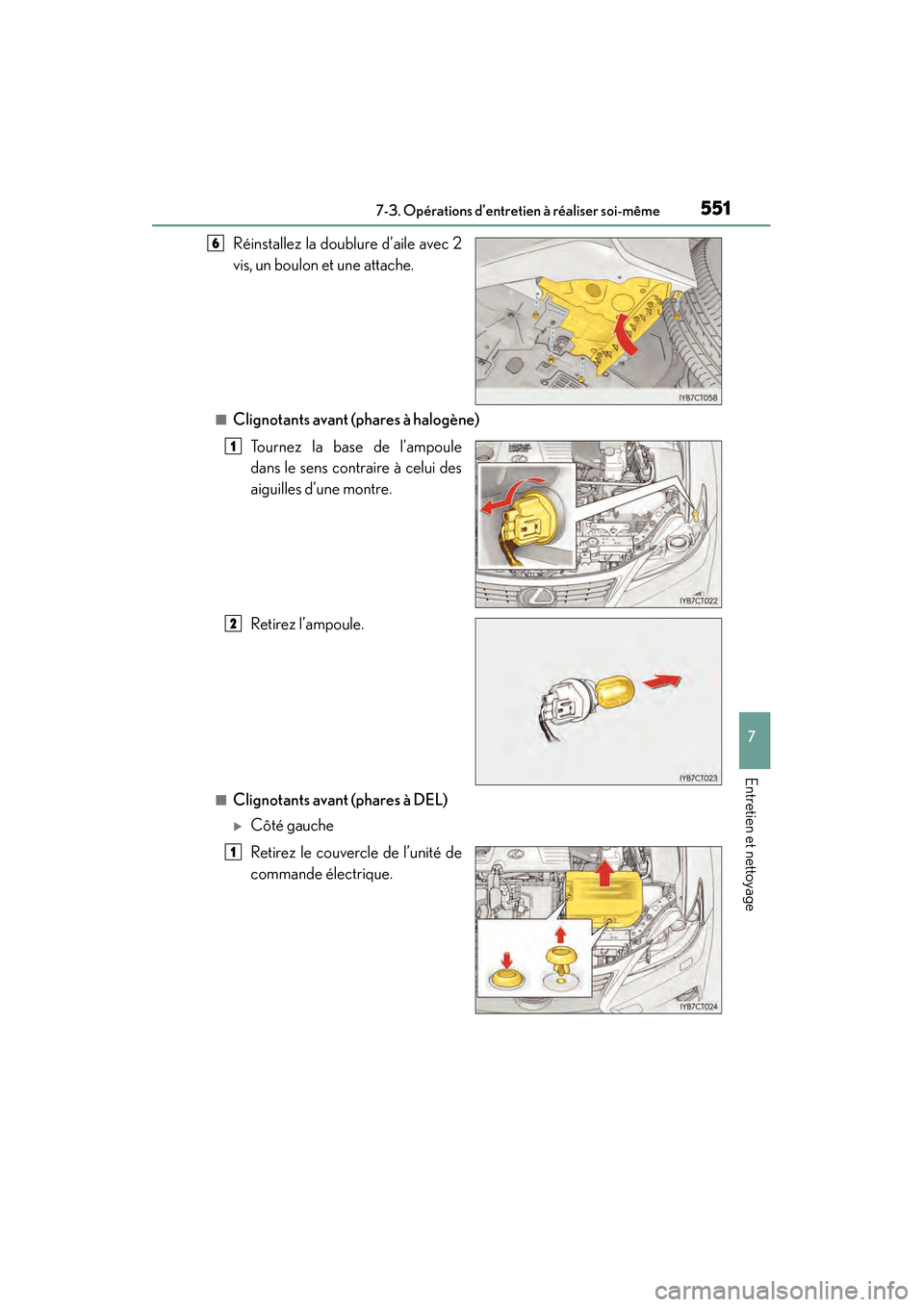

Réinstallez la doublure d’aile avec 2
vis, un boulon et une attache.
■Clignotants avant (phares à halogène)Tournez la base de l’ampoule
dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
■Clignotants avant (phares à DEL)
XCôté gauche
Retirez le couvercle de l’unité de
commande électrique.
6
1
2
