224
CT200h_OM_OM76215D_(D)4-5. Utilisation des systèmes d’assistance à la conduite

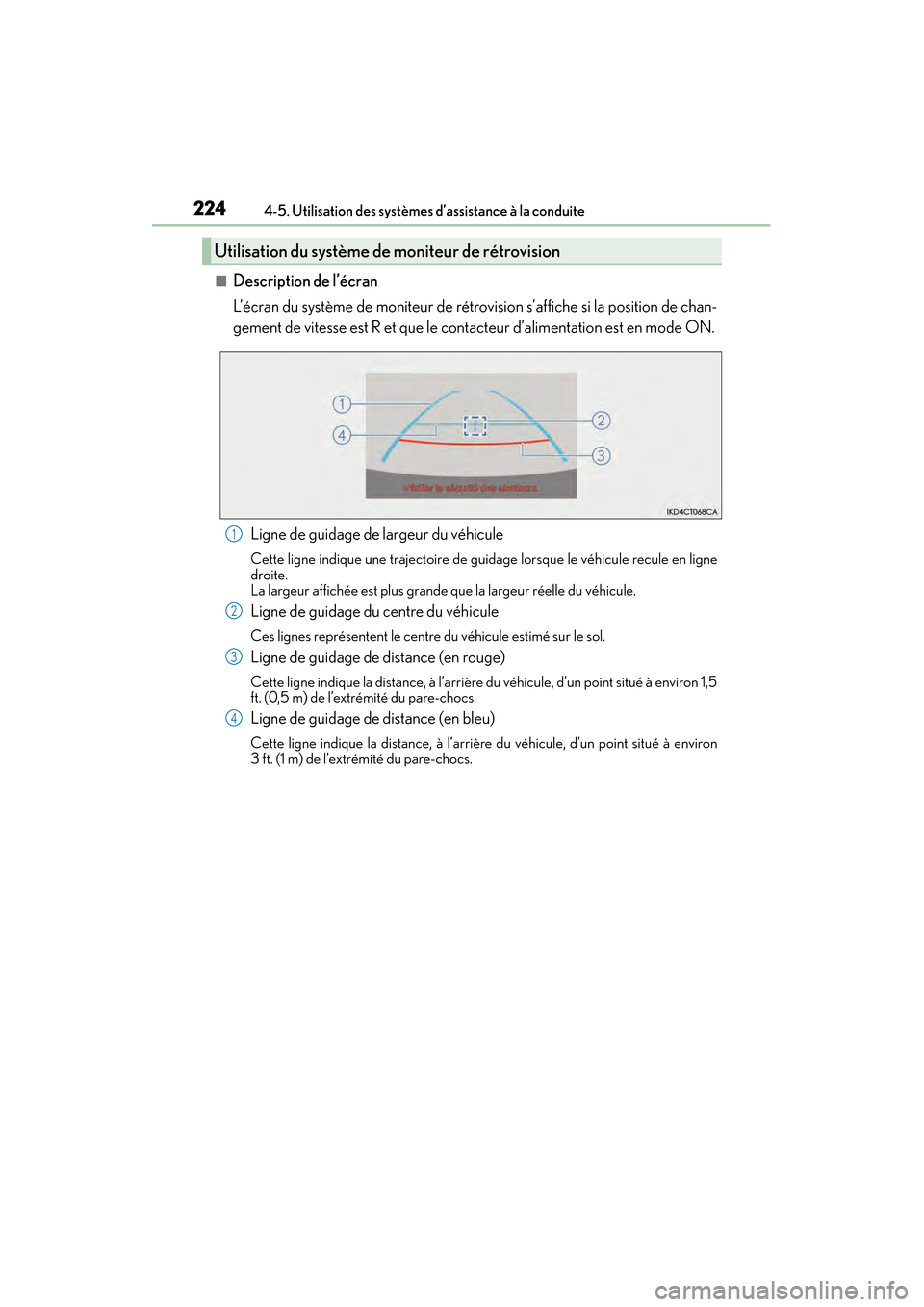

■Description de l’écran
L’écran du système de moniteur de rétrovision s’affiche si la position de chan-
gement de vitesse est R et que le contacteur d’alimentation est en mode ON.
Ligne de guidage de largeur du véhicule
Cette ligne indique une trajectoire de guidage lorsque le véhicule recule en ligne
droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Ligne de guidage du centre du véhicule
Ces lignes représentent le centre du véhicule estimé sur le sol.
Ligne de guidage de distance (en rouge)
Cette ligne indique la distance, à l’arrière du véhicule, d’un point situé à environ 1,5
ft. (0,5 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance (en bleu)
Cette ligne indique la distance, à l’arrièr e du véhicule, d’un point situé à environ
3 ft. (1 m) de l’extrémité du pare-chocs.
Utilisation du système de moniteur de rétrovision
1
2
3
4

CT200h_OM_OM76215D_(D)
2254-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

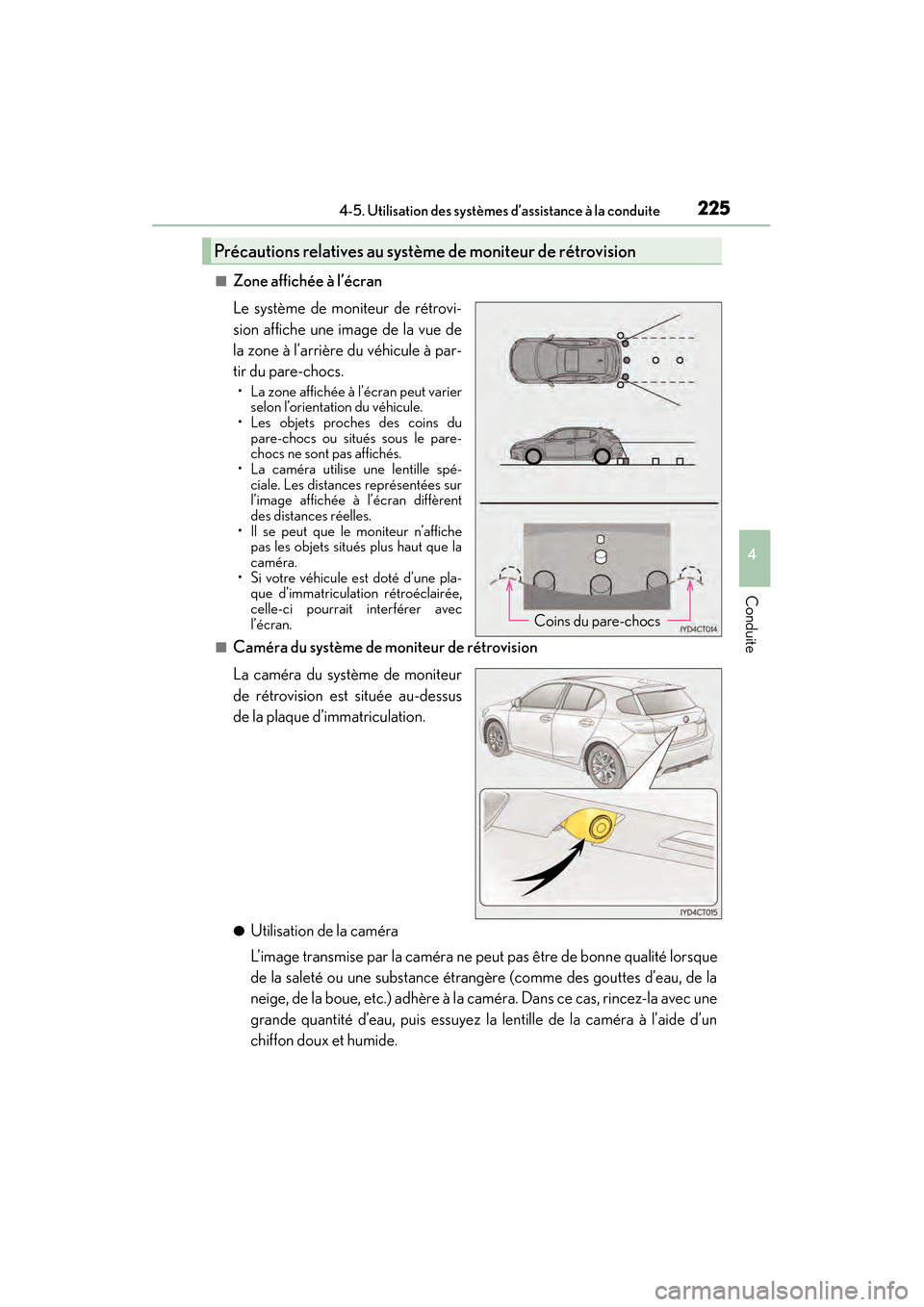

■Zone affichée à l’écran
Le système de moniteur de rétrovi-
sion affiche une image de la vue de
la zone à l’arrière du véhicule à par-
tir du pare-chocs.
• La zone affichée à l’écran peut varierselon l’orientation du véhicule.
• Les objets proches des coins du
pare-chocs ou situés sous le pare-
chocs ne sont pas affichés.
• La caméra utilise une lentille spé-
ciale. Les distances représentées sur
l’image affichée à l’écran diffèrent
des distances réelles.
• Il se peut que le moniteur n’affiche pas les objets situés plus haut que la
caméra.
• Si votre véhicule est doté d’une pla- que d’immatriculation rétroéclairée,
celle-ci pourrait interférer avec
l’écran.
■Caméra du système de mo niteur de rétrovision
La caméra du système de moniteur
de rétrovision est située au-dessus
de la plaque d’immatriculation.
●Utilisation de la caméra
L’image transmise par la caméra ne peut pas être de bonne qualité lorsque
de la saleté ou une substance étrangère (comme des gouttes d’eau, de la
neige, de la boue, etc.) adhère à la caméra. Dans ce cas, rincez-la avec une
grande quantité d’eau, puis essuyez la lentille de la caméra à l’aide d’un
chiffon doux et humide.
Précautions relatives au système de moniteur de rétrovision
Coins du pare-chocs

226
CT200h_OM_OM76215D_(D)4-5. Utilisation des systèmes d’assistance à la conduite

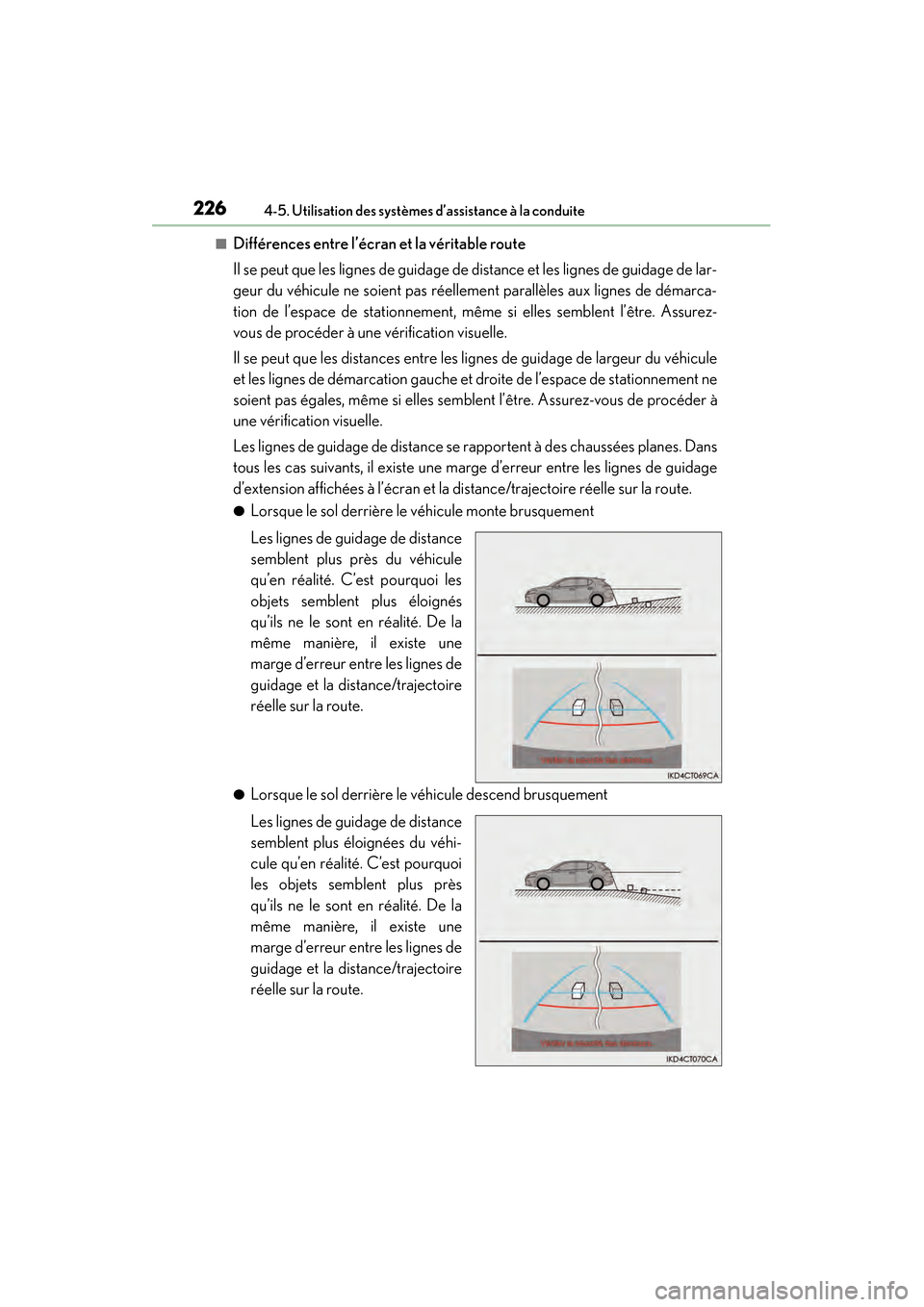

■Différences entre l’écran et la véritable route
Il se peut que les lignes de guidage de distance et les lignes de guidage de lar-
geur du véhicule ne soient pas réellement parallèles aux lignes de démarca-
tion de l’espace de stationnement, même si elles semblent l’être. Assurez-
vous de procéder à une vérification visuelle.
Il se peut que les distances entre les lignes de guidage de largeur du véhicule
et les lignes de démarcation gauche et
droite de l’espace de stationnement ne
soient pas égales, même si elles semblent l’être. Assurez-vous de procéder à
une vérification visuelle.
Les lignes de guidage de distance se rapportent à des chaussées planes. Dans
tous les cas suivants, il existe une marge d’erreur entre les lignes de guidage
d’extension affichées à l’écran et la distance/trajectoire réelle sur la route.
●Lorsque le sol derrière le véhicule monte brusquement
Les lignes de guidage de distance
semblent plus près du véhicule
qu’en réalité. C’est pourquoi les
objets semblent plus éloignés
qu’ils ne le sont en réalité. De la
même manière, il existe une
marge d’erreur entre les lignes de
guidage et la distance/trajectoire
réelle sur la route.
●Lorsque le sol derrière le véhicule descend brusquement
Les lignes de guidage de distance
semblent plus éloignées du véhi-
cule qu’en réalité. C’est pourquoi
les objets semblent plus près
qu’ils ne le sont en réalité. De la
même manière, il existe une
marge d’erreur entre les lignes de
guidage et la distance/trajectoire
réelle sur la route.

CT200h_OM_OM76215D_(D)
2274-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

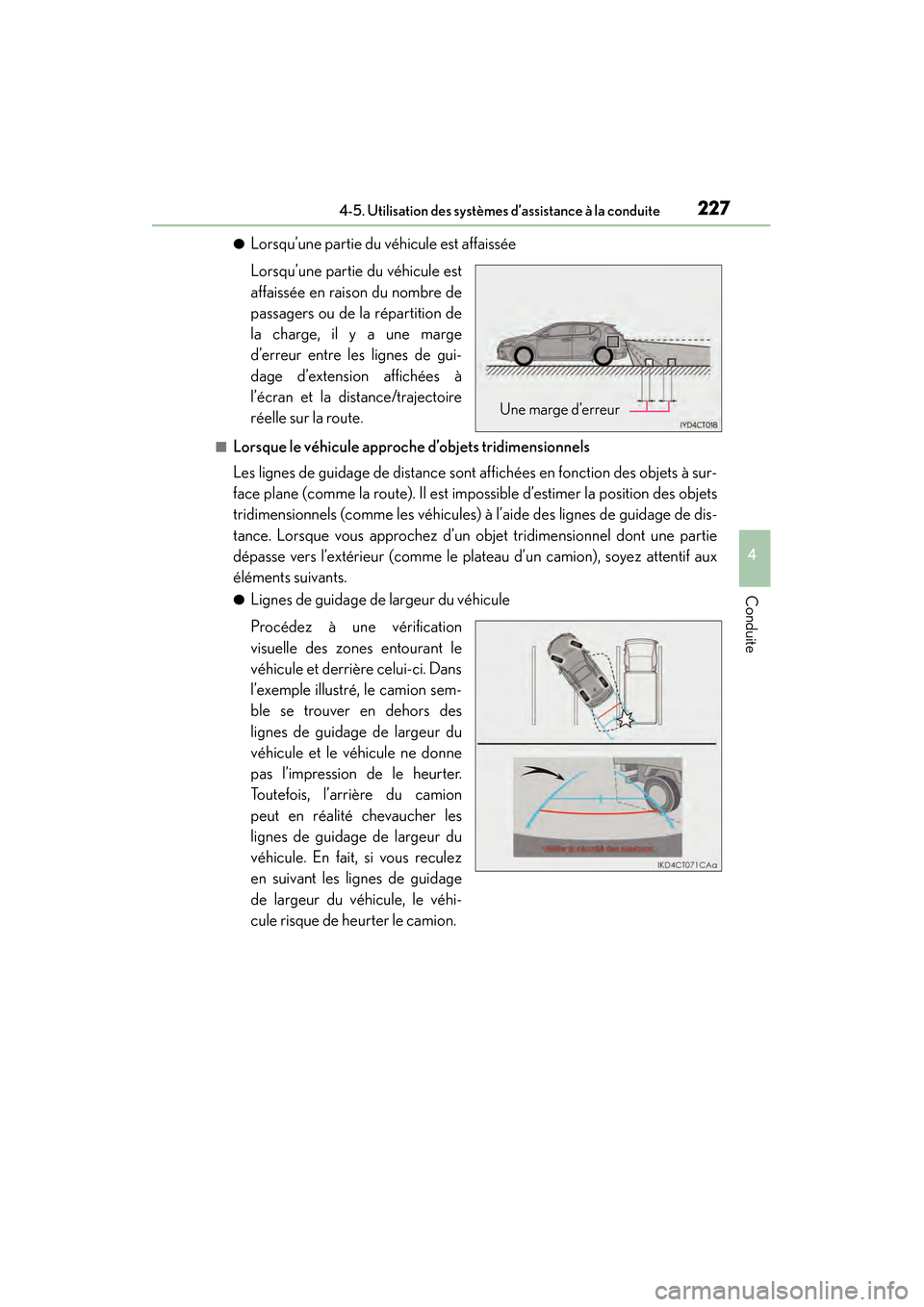

●Lorsqu’une partie du véhicule est affaissée
Lorsqu’une partie du véhicule est
affaissée en raison du nombre de
passagers ou de la répartition de
la charge, il y a une marge
d’erreur entre les lignes de gui-
dage d’extension affichées à
l’écran et la distance/trajectoire
réelle sur la route.
■Lorsque le véhicule approche d’objets tridimensionnels
Les lignes de guidage de distance sont affichées en fonction des objets à sur-
face plane (comme la route). Il est impossible d’estimer la position des objets
tridimensionnels (comme les véhicules) à l’aide des lignes de guidage de dis-
tance. Lorsque vous approchez d’un objet tridimensionnel dont une partie
dépasse vers l’extérieur (comme le plateau d’un camion), soyez attentif aux
éléments suivants.
●Lignes de guidage de largeur du véhicule
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci. Dans
l’exemple illustré, le camion sem-
ble se trouver en dehors des
lignes de guidage de largeur du
véhicule et le véhicule ne donne
pas l’impression de le heurter.
Toutefois, l’arrière du camion
peut en réalité chevaucher les
lignes de guidage de largeur du
véhicule. En fait, si vous reculez
en suivant les lignes de guidage
de largeur du véhicule, le véhi-
cule risque de heurter le camion.
Une marge d’erreur

228
CT200h_OM_OM76215D_(D)4-5. Utilisation des systèmes d’assistance à la conduite

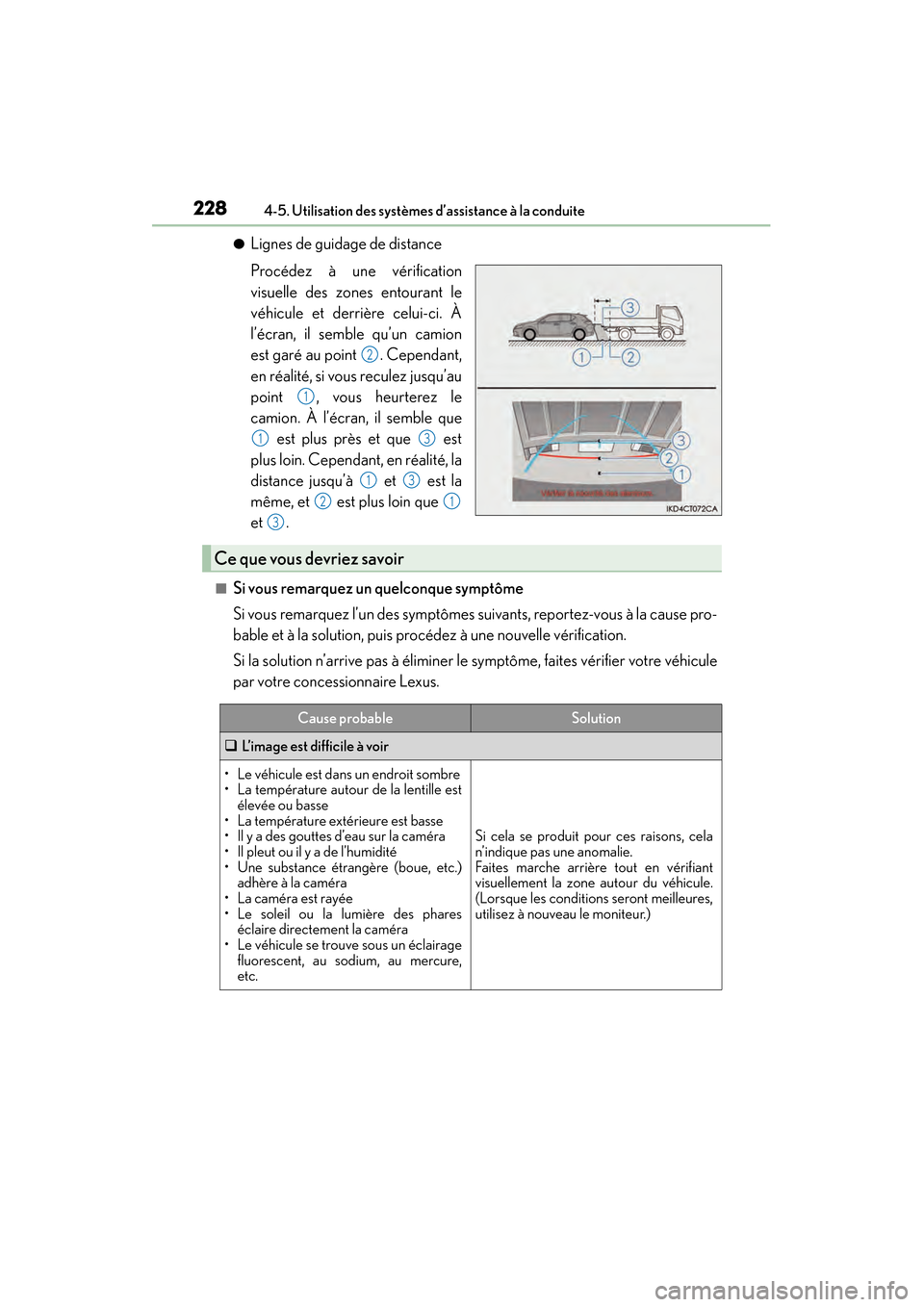

●Lignes de guidage de distance
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci. À
l’écran, il semble qu’un camion
est garé au point . Cependant,
en réalité, si vous reculez jusqu’au
point , vous heurterez le
camion. À l’écran, il semble que
est plus près et que est
plus loin. Cependant, en réalité, la
distance jusqu’à et est la
même, et est plus loin que
et .
■Si vous remarquez un quelconque symptôme
Si vous remarquez l’un des symptômes suivants, reportez-vous à la cause pro-
bable et à la solution, puis procédez à une nouvelle vérification.
Si la solution n’arrive pas à éliminer le symptôme, faites vérifier votre véhicule
par votre concessionnaire Lexus.
2
1
13
13
21
3
Ce que vous devriez savoir
Cause probableSolution
‰ L’image est difficile à voir
• Le véhicule est dans un endroit sombre
• La température autour de la lentille est
élevée ou basse
• La température extérieure est basse
• Il y a des gouttes d’eau sur la caméra
• Il pleut ou il y a de l’humidité
• Une substance étrangère (boue, etc.) adhère à la caméra
• La caméra est rayée
• Le soleil ou la lumière des phares éclaire directement la caméra
• Le véhicule se trouve sous un éclairage
fluorescent, au sodium, au mercure,
etc.
Si cela se produit pour ces raisons, cela
n’indique pas une anomalie.
Faites marche arrière tout en vérifiant
visuellement la zone autour du véhicule.
(Lorsque les conditions seront meilleures,
utilisez à nouveau le moniteur.)

CT200h_OM_OM76215D_(D)
2294-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

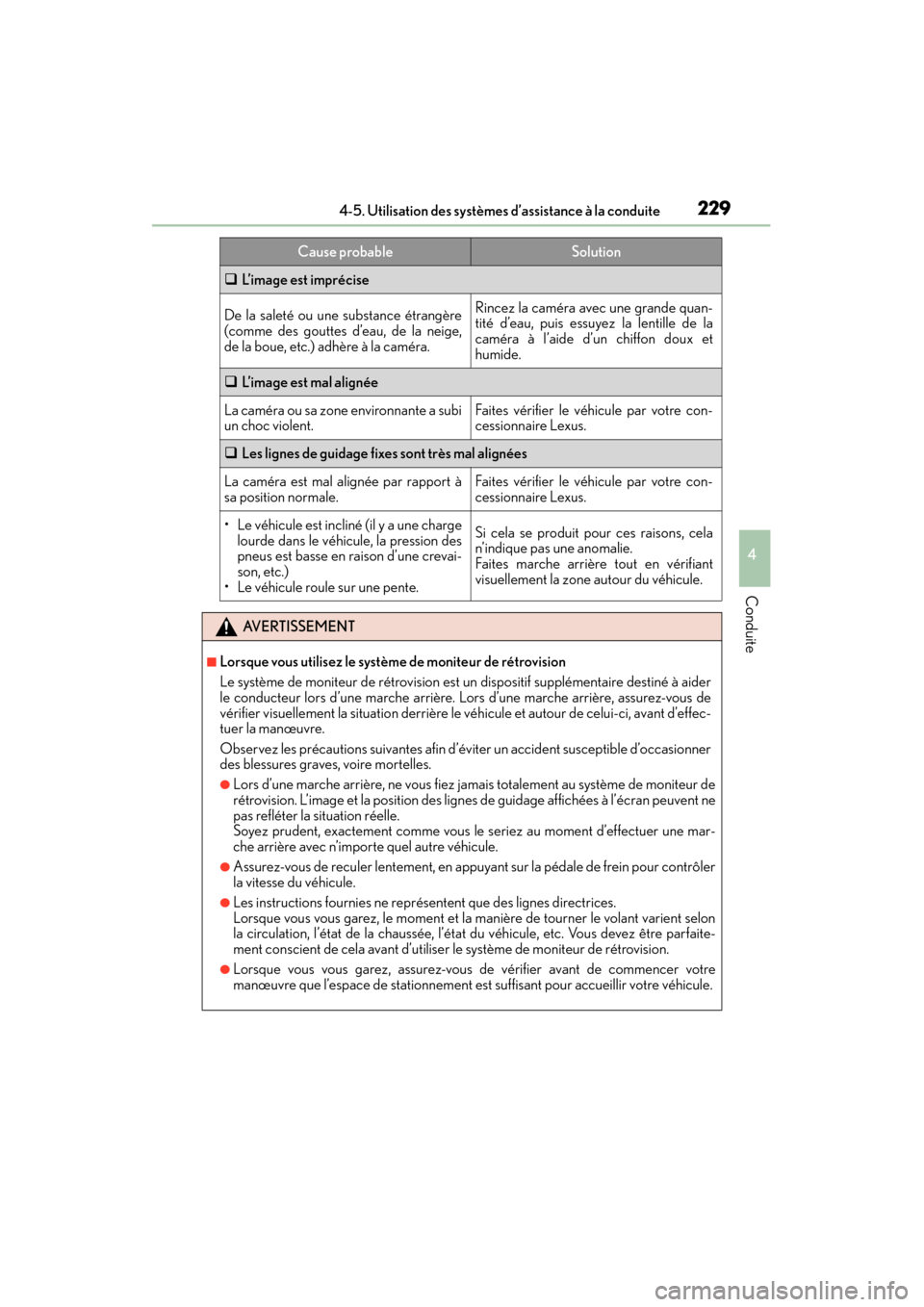

‰L’image est imprécise
De la saleté ou une substance étrangère
(comme des gouttes d’eau, de la neige,
de la boue, etc.) adhère à la caméra.Rincez la caméra avec une grande quan-
tité d’eau, puis essuyez la lentille de la
caméra à l’aide d’un chiffon doux et
humide.
‰L’image est mal alignée
La caméra ou sa zone environnante a subi
un choc violent.Faites vérifier le véhicule par votre con-
cessionnaire Lexus.
‰Les lignes de guidage fixes sont très mal alignées
La caméra est mal alignée par rapport à
sa position normale.Faites vérifier le véhicule par votre con-
cessionnaire Lexus.
• Le véhicule est incliné (il y a une charge
lourde dans le véhicule, la pression des
pneus est basse en raison d’une crevai-
son, etc.)
• Le véhicule roule sur une pente.Si cela se produit pour ces raisons, cela
n’indique pas une anomalie.
Faites marche arrière tout en vérifiant
visuellement la zone autour du véhicule.
AVERTISSEMENT
■Lorsque vous utilisez le système de moniteur de rétrovision
Le système de moniteur de rétrovision est un dispositif supplémentaire destiné à aider
le conducteur lors d’une marche arrière. Lors d’une marche arrière, assurez-vous de
vérifier visuellement la situation derrière le véhicule et autour de celui-ci, avant d’effec-
tuer la manœuvre.
Observez les précautions suivantes afin d’éviter un accident susceptible d’occasionner
des blessures graves, voire mortelles.
●Lors d’une marche arrière, ne vous fiez jamais totalement au système de moniteur de
rétrovision. L’image et la position des lign es de guidage affichées à l’écran peuvent ne
pas refléter la situation réelle.
Soyez prudent, exactement comme vous le seriez au moment d’effectuer une mar-
che arrière avec n’importe quel autre véhicule.
●Assurez-vous de reculer lentement, en appuyant sur la pédale de frein pour contrôler
la vitesse du véhicule.
●Les instructions fournies ne représentent que des lignes directrices.
Lorsque vous vous garez, le moment et la manière de tourner le volant varient selon
la circulation, l’état de la chaussée, l’état du véhicule, etc. Vous devez être parfaite-
ment conscient de cela avant d’utiliser le système de moniteur de rétrovision.
●Lorsque vous vous garez, assurez-vous de vérifier avant de commencer votre
manœuvre que l’espace de stationnement est suffisant pour accueillir votre véhicule.
Cause probableSolution

230
CT200h_OM_OM76215D_(D)4-5. Utilisation des systèmes d’assistance à la conduite

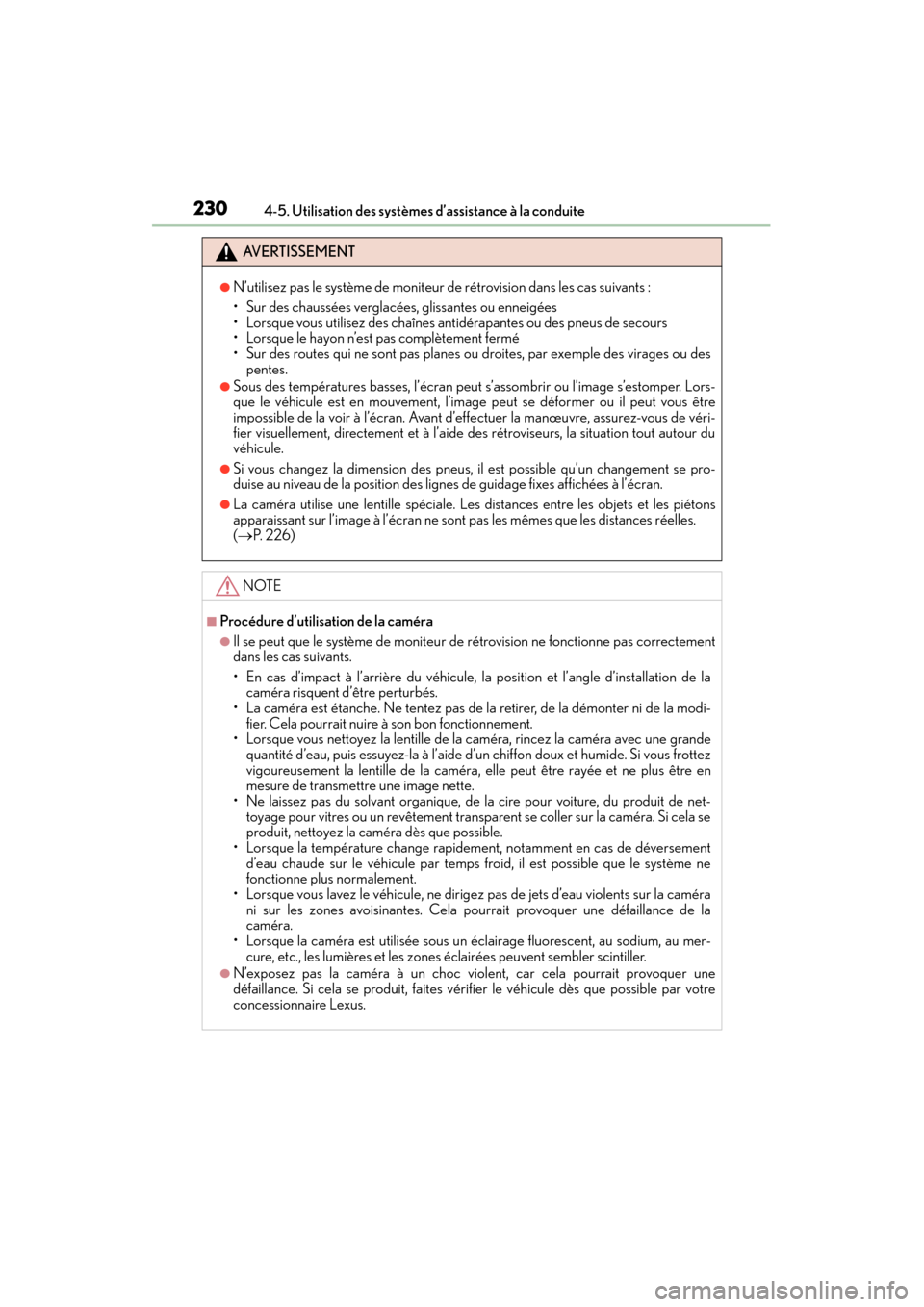

AVERTISSEMENT
●N’utilisez pas le système de moniteur de rétrovision dans les cas suivants :
• Sur des chaussées verglacées, glissantes ou enneigées
• Lorsque vous utilisez des chaînes antidérapantes ou des pneus de secours
• Lorsque le hayon n’est pas complètement fermé
• Sur des routes qui ne sont pas planes ou droites, par exemple des virages ou des
pentes.
●Sous des températures basses, l’écran peut s’assombrir ou l’image s’estomper. Lors-
que le véhicule est en mouvement, l’image peut se déformer ou il peut vous être
impossible de la voir à l’écran. Avant d’effectuer la manœuvre, assurez-vous de véri-
fier visuellement, directement et à l’aide des rétroviseurs, la situation tout autour du
véhicule.
●Si vous changez la dimension des pneus, il est possible qu’un changement se pro-
duise au niveau de la position des lignes de guidage fixes affichées à l’écran.
●La caméra utilise une lentille spéciale. Les distances entre les objets et les piétons
apparaissant sur l’image à l’écran ne sont pas les mêmes que les distances réelles.
( → P. 2 2 6 )
NOTE
■Procédure d’utilisation de la caméra
●Il se peut que le système de moniteur de rétrovision ne fonctionne pas correctement
dans les cas suivants.
• En cas d’impact à l’arrière du véhicule, la position et l’angle d’installation de la
caméra risquent d’être perturbés.
• La caméra est étanche. Ne tentez pas de la retirer, de la démonter ni de la modi-
fier. Cela pourrait nuire à son bon fonctionnement.
• Lorsque vous nettoyez la lentille de la caméra, rincez la caméra avec une grande quantité d’eau, puis essuyez-la à l’aide d’un chiffon doux et humide. Si vous frottez
vigoureusement la lentille de la caméra, elle peut être rayée et ne plus être en
mesure de transmettre une image nette.
• Ne laissez pas du solvant organique, de la cire pour voiture, du produit de net-
toyage pour vitres ou un revêtement transparent se coller sur la caméra. Si cela se
produit, nettoyez la caméra dès que possible.
• Lorsque la température change rapidement, notamment en cas de déversement
d’eau chaude sur le véhicule par temps froid, il est possible que le système ne
fonctionne plus normalement.
• Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau violents sur la caméra
ni sur les zones avoisinantes. Cela pourrait provoquer une défaillance de la
caméra.
• Lorsque la caméra est utilisée sous un éclairage fluorescent, au sodium, au mer-
cure, etc., les lumières et les zones éclairées peuvent sembler scintiller.
●N’exposez pas la caméra à un choc violent, car cela pourrait provoquer une
défaillance. Si cela se produit, faites véri fier le véhicule dès que possible par votre
concessionnaire Lexus.

231
CT200h_OM_OM76215D_(D)4-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
Moniteur du système d’aide au stationnement Lexus∗
L’image arrière s’affiche lorsque la
position de changement de vitesse est
R et que le contacteur d’alimentation
est en mode ON.
Le système de moniteur du système
d’aide au stationnement est désactivé
lorsque la position de changement de
vitesse est autre que R.
∗ : Si le véhicule en est doté
Le moniteur du système d’aide au stationnement aide le conducteur en affi-
chant une image de la zone à l’arrière du véhicule pendant la marche arrière,
par exemple lorsque vous garez le véhicule.
Si votre véhicule est doté d’un système de navigation, reportez-vous au
“SYSTÈME DE NAVIGATION MANUEL DU PROPRIÉTAIRE”.
Les illustrations d’écran utilisées dans
ce texte ne servent qu’à des fins
d’exemple et peuvent différer des images réellement affichées à l’écran.
