2017 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

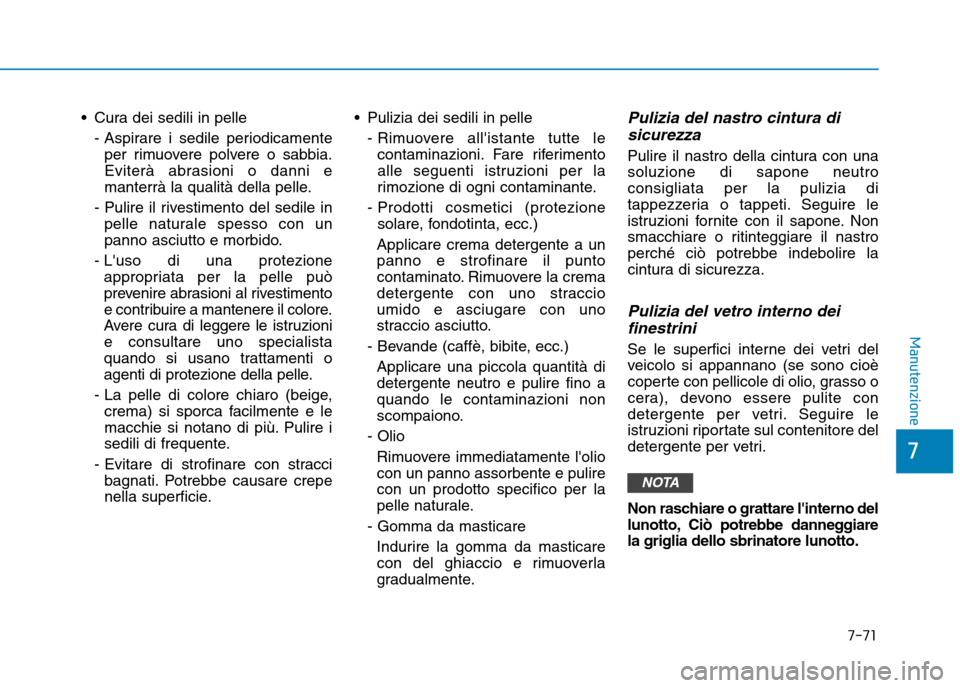

Cura dei sedili in pelle- Aspirare i sedile periodicamenteper rimuovere polvere o sabbia.
Eviterà abrasioni o danni e
manterrà la qualità della pelle.
- Pulire il rivestimento del sedile in pelle naturale spesso con un
panno asciutto e morbido.
- L'uso di una protezione appropriata per la pelle può
prevenire abrasioni al rivestimento
e contribuire a mantenere il colore.
Avere cura di leggere le istruzionie consultare uno specialista
quando si usano trattamenti o
agenti di protezione della pelle.
- La pelle di colore chiaro (beige, crema) si sporca facilmente e le
macchie si notano di più. Pulire i
sedili di frequente.
- Evitare di strofinare con stracci bagnati. Potrebbe causare crepe
nella superficie. Pulizia dei sedili in pelle
- Rimuovere all'istante tutte lecontaminazioni. Fare riferimento
alle seguenti istruzioni per la
rimozione di ogni contaminante.
- Prodotti cosmetici (protezione solare, fondotinta, ecc.)
Applicare crema detergente a unpanno e strofinare il punto
contaminato. Rimuovere la crema
detergente con uno straccioumido e asciugare con uno
straccio asciutto.
- Bevande (caffè, bibite, ecc.) Applicare una piccola quantità didetergente neutro e pulire fino aquando le contaminazioni non
scompaiono.
- Olio Rimuovere immediatamente l'oliocon un panno assorbente e pulirecon un prodotto specifico per la
pelle naturale.
- Gomma da masticare Indurire la gomma da masticare
con del ghiaccio e rimuoverla
gradualmente.Pulizia del nastro cintura disicurezza
Pulire il nastro della cintura con unasoluzione di sapone neutroconsigliata per la pulizia di
tappezzeria o tappeti. Seguire le
istruzioni fornite con il sapone. Non
smacchiare o ritinteggiare il nastro
perché ciò potrebbe indebolire la
cintura di sicurezza.
Pulizia del vetro interno deifinestrini
Se le superfici interne dei vetri del
veicolo si appannano (se sono cioè
coperte con pellicole di olio, grasso o
cera), devono essere pulite con
detergente per vetri. Seguire le
istruzioni riportate sul contenitore del
detergente per vetri.
Non raschiare o grattare l'interno del
lunotto, Ciò potrebbe danneggiarela griglia dello sbrinatore lunotto.
NOTA
7-71
7
Manutenzione

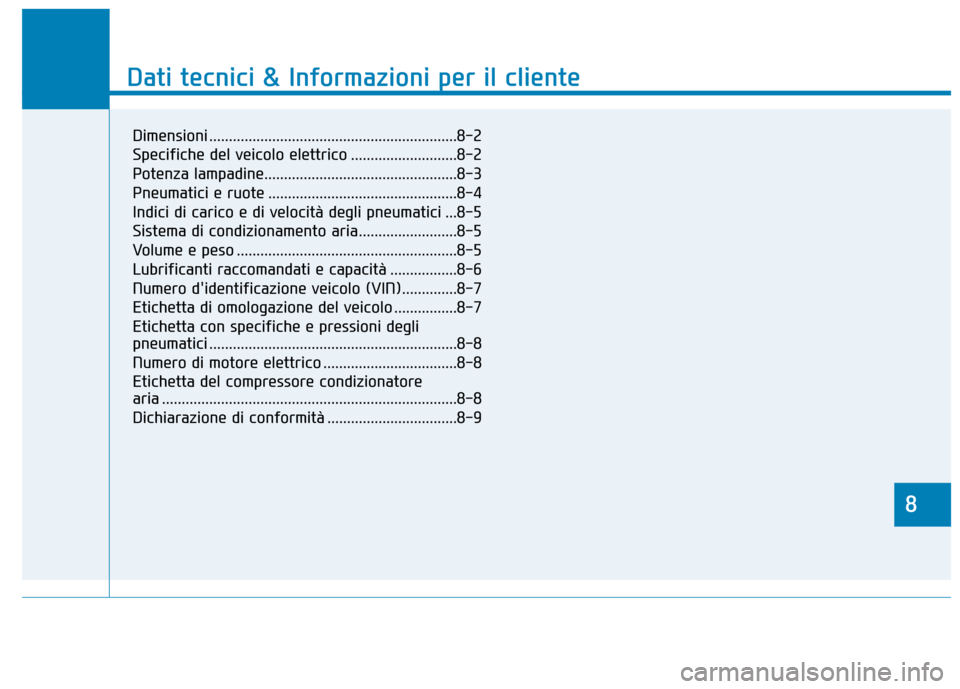

8
Dati tecnici & Informazioni per il cliente
8
Dati tecnici & Informazioni per il cliente
8
Dimensioni ...............................................................8-2
Specifiche del veicolo elettrico ...........................8-2
Potenza lampadine.................................................8-3
Pneumatici e ruote ................................................8-4
Indici di carico e di velocità degli pneumatici ...8-5
Sistema di condizionamento aria.........................8-5
Volume e peso ........................................................8-5
Lubrificanti raccomandati e capacità .................8-6
Numero d'identificazione veicolo (VIN)..............8-7
Etichetta di omologazione del veicolo ................8-7
Etichetta con specifiche e pressioni degli
pneumatici ...............................................................8-8
Numero di motore elettrico ..................................8-8
Etichetta del compressore condizionatore
aria ...........................................................................8-8
Dichiarazione di conformità .................................8-9

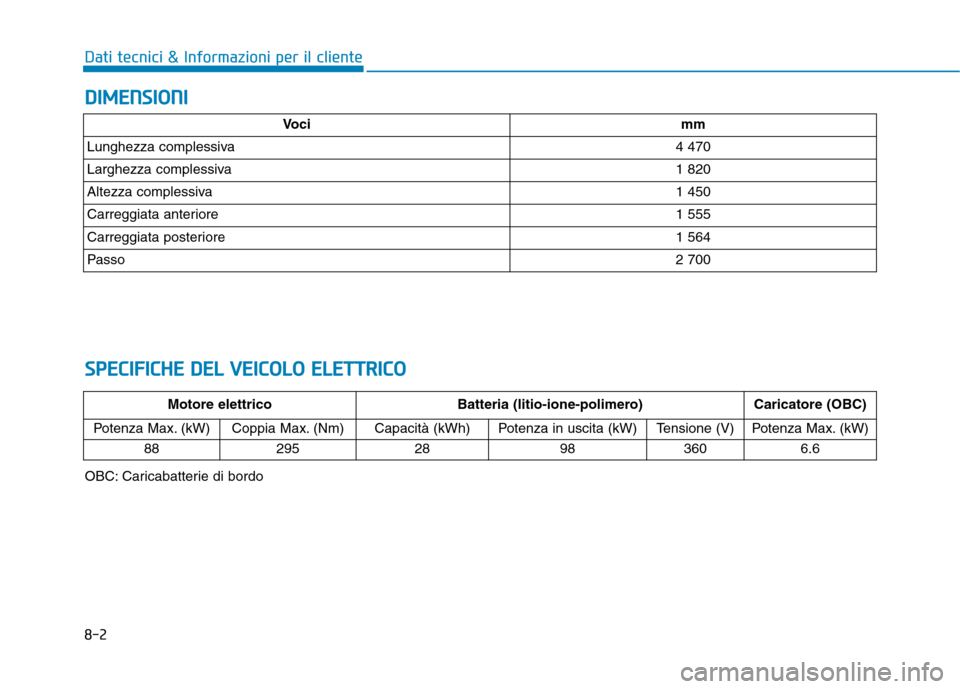

8-2
Dati tecnici & Informazioni per il clienteD
D IIMM EENN SSIIOO NNII
S
S PP EECCIIFF IICC HH EE DD EELL VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO
Vocimm
Lunghezza complessiva4 470
Larghezza complessiva1 820
Altezza complessiva1 450
Carreggiata anteriore1 555
Carreggiata posteriore1 564
Passo2 700
OBC: Caricabatterie di bordo Motore elettrico Batteria (litio-ione-polimero)
Caricatore (OBC)
Potenza Max. (kW)
Coppia Max. (Nm) Capacità (kWh)Potenza in uscita (kW)Tensione (V)Potenza Max. (kW)
88
295 28983606.6

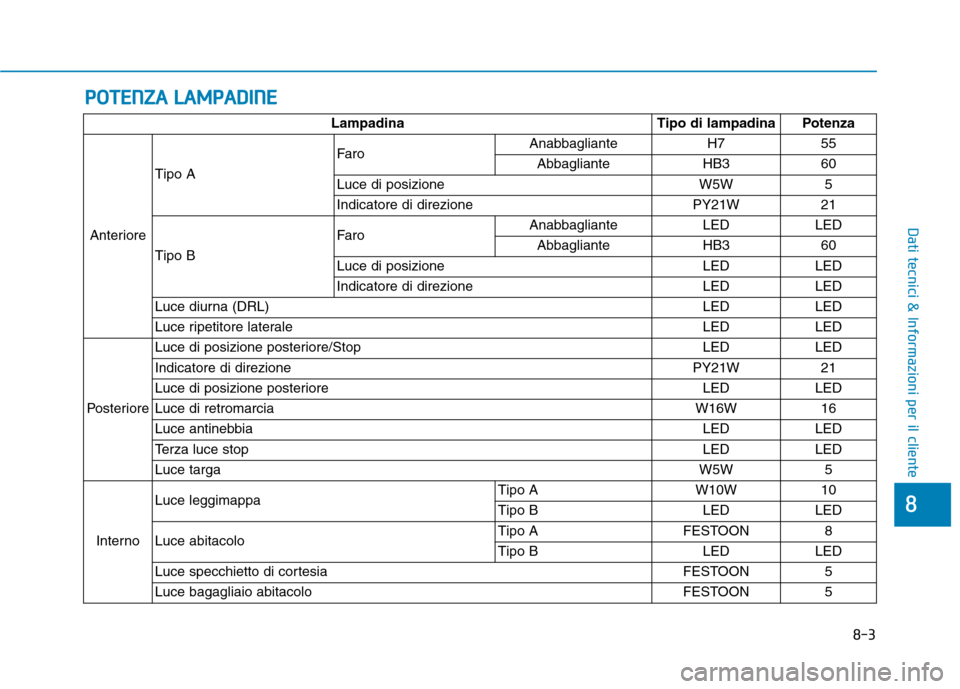

PPOO TTEENN ZZAA LL AA MM PPAA DDIINN EE
8-3
8
Dati tecnici & Informazioni per il cliente
Lampadina Tipo di lampadina Potenza
Anteriore Tipo A
Faro
Anabbagliante H7 55
Abbagliante HB3 60
Luce di posizione W5W 5
Indicatore di direzione PY21W 21
Tipo B Faro
Anabbagliante LED LED
Abbagliante HB3 60
Luce di posizione LED LED
Indicatore di direzione LED LED
Luce diurna (DRL) LED LED
Luce ripetitore laterale LED LED
Posteriore Luce di posizione posteriore/Stop
LED LED
Indicatore di direzione PY21W 21
Luce di posizione posteriore LED LED
Luce di retromarcia W16W 16
Luce antinebbia LED LED
Terza luce stop LED LED
Luce targa W5W 5
Interno Luce leggimappa
Tipo A W10W 10
Tipo B LED LED
Luce abitacolo Tipo A FESTOON 8
Tipo B LED LED
Luce specchietto di cortesia FESTOON 5
Luce bagagliaio abitacolo FESTOON 5

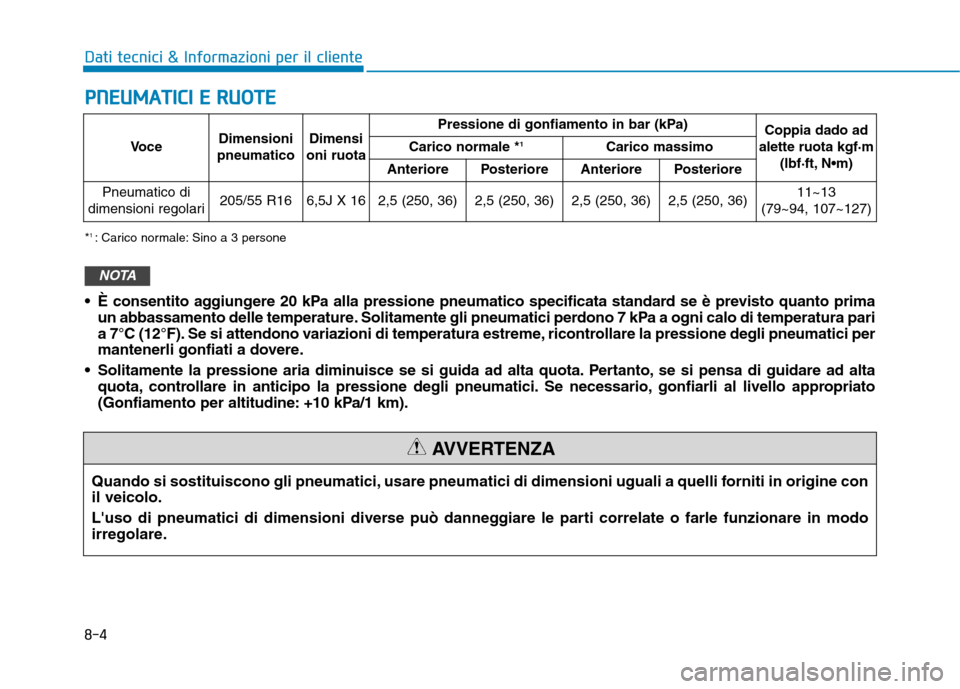

8-4
Dati tecnici & Informazioni per il clienteP
P NN EEUU MM AATTIICC II EE RR UU OO TTEE
Quando si sostituiscono gli pneumatici, usare pneumatici di dimensioni uguali a quelli forniti in origine con il veicolo.
L'uso di pneumatici di dimensioni diverse può danneggiare le parti correlate o farle funzionare in modo
irregolare.
AVVERTENZA
*1
: Carico normale: Sino a 3 persone
È consentito aggiungere 20 kPa alla pressione pneumatico specificata standard se è previsto quanto prima un abbassamento delle temperature. Solitamente gli pneumatici perdono 7 kPa a ogni calo di temperatura pari
a 7°C (12°F). Se si attendono variazioni di temperatura estreme, ricontrollare la pressione degli pneumatici per
mantenerli gonfiati a dovere.
Solitamente la pressione aria diminuisce se si guida ad alta quota. Pertanto, se si pensa di guidare ad alta quota, controllare in anticipo la pressione degli pneumatici. Se necessario, gonfiarli al livello appropriato
(Gonfiamento per altitudine: +10 kPa/1 km).
NOTA
Voce Dimensioni
pneumatico Dimensi
oni ruota Pressione di gonfiamento in bar (kPa)
Coppia dado ad
alette ruota kgf·m (lbf·ft, N
Carico normale *
1
Carico massimo
Anteriore Posteriore Anteriore Posteriore
Pneumatico di
dimensioni regolari 205/55 R16 6,5J X 16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 11~13
(79~94, 107~127)

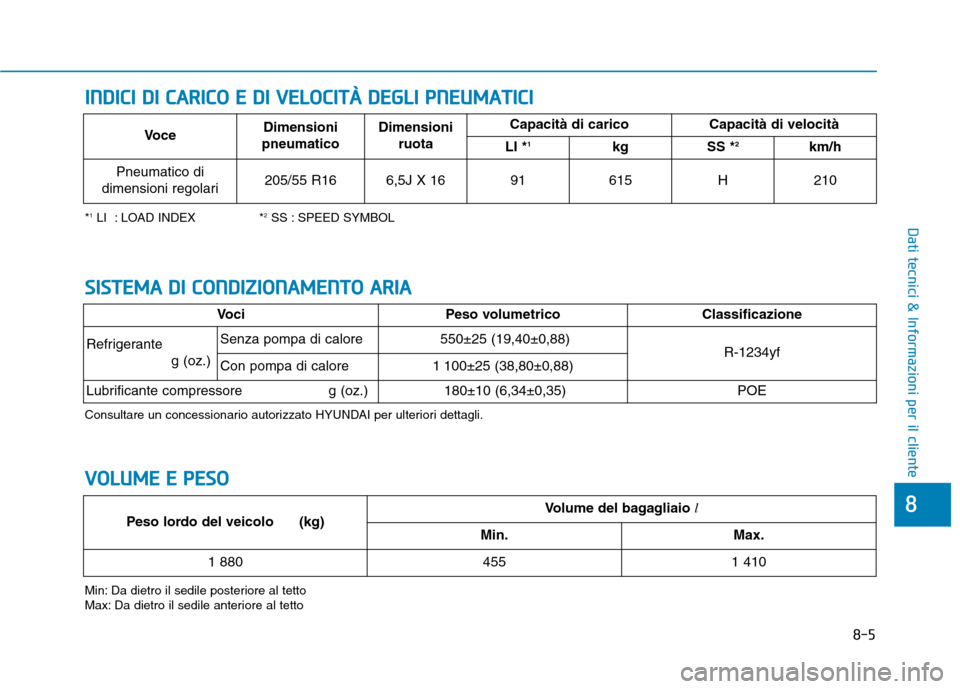

8-5
8
Dati tecnici & Informazioni per il cliente
IINN DDIICC II DD II CC AA RRIICC OO EE DD II VV EELLOO CCIITT ÀÀ DD EEGG LLII PP NN EEUU MM AATTIICC II
*1
LI : LOAD INDEX * 2
SS : SPEED SYMBOL
Min: Da dietro il sedile posteriore al tetto
Max: Da dietro il sedile anteriore al tetto Voce
Dimensioni
pneumatico Dimensioni
ruota Capacità di carico Capacità di velocità
LI * 1
kg SS * 2
km/h
Pneumatico di
dimensioni regolari 205/55 R16 6,5J X 16 91 615 H 210
VV
OO LLUU MM EE EE PP EESSOO
Peso lordo del veicolo (kg)Volume del bagagliaio l
Min.Max.
1 8804551 410
SSIISS TT EEMM AA DD II CC OO NNDDIIZZ IIOO NNAAMM EENN TTOO AA RRIIAA
Consultare un concessionario autorizzato HYUNDAI per ulteriori dettagli. Voci
Peso volumetrico Classificazione
Refrigerante
g (oz.)Senza pompa di calore550±25 (19,40±0,88)R-1234yfCon pompa di calore1 100±25 (38,80±0,88)
Lubrificante compressore g (oz.)180±10 (6,34±0,35)POE

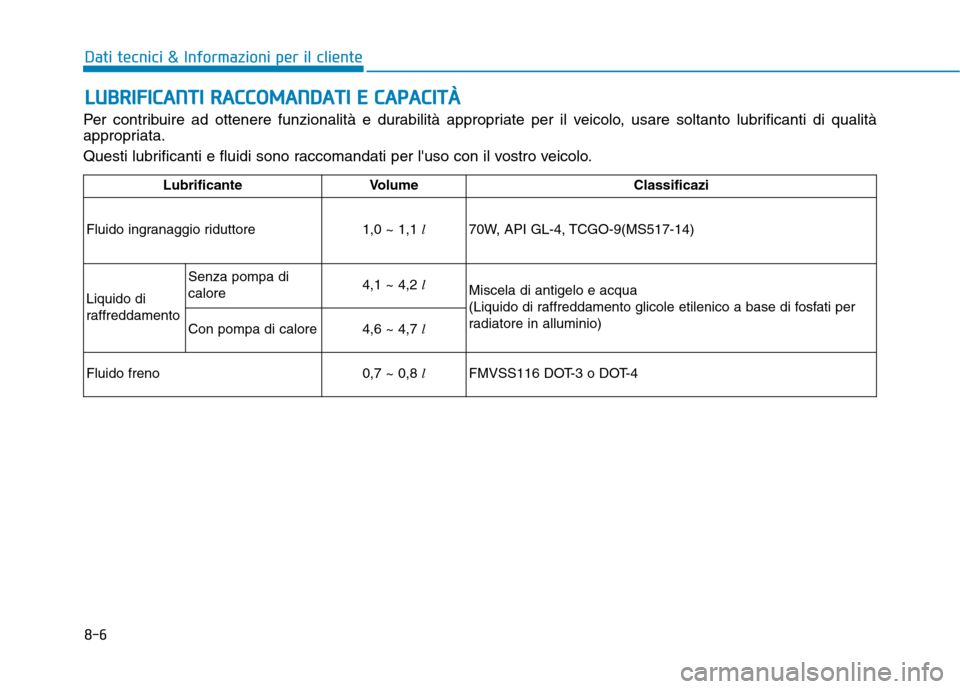

8-6
Dati tecnici & Informazioni per il clienteL
L UU BBRRIIFF IICC AA NN TTII RR AA CCCCOO MM AANN DDAA TTII EE CC AA PPAA CCIITT ÀÀ
Per contribuire ad ottenere funzionalità e durabilità appropriate per il veicolo, usare soltanto lubrificanti di qualità
appropriata.
Questi lubrificanti e fluidi sono raccomandati per l'uso con il vostro veicolo.
Lubrificante Volume Classificazi
Fluido ingranaggio riduttore 1,0 ~ 1,1
l
70W, API GL-4, TCGO-9(MS517-14)
Liquido di
raffreddamento Senza pompa dicalore
4,1 ~ 4,2
l
Miscela di antigelo e acqua
(Liquido di raffreddamento glicole etilenico a base di fosfati per
radiatore in alluminio)
Con pompa di calore 4,6 ~ 4,7
l
Fluido freno 0,7 ~ 0,8
l
FMVSS116 DOT-3 o DOT-4

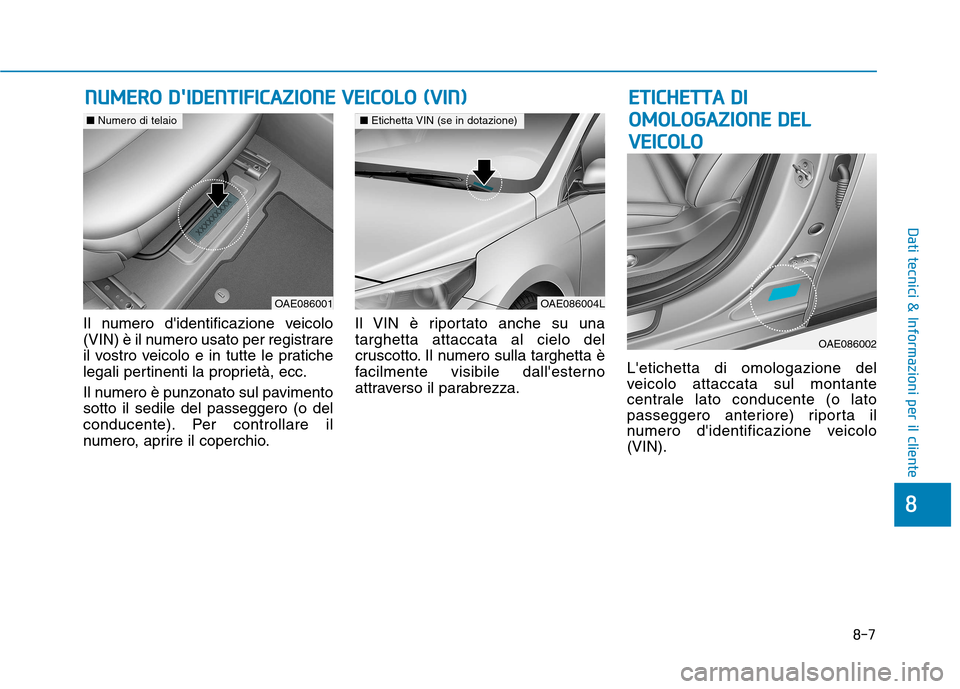

8-7
8
Dati tecnici & Informazioni per il cliente
Il numero d'identificazione veicolo
(VIN) è il numero usato per registrare
il vostro veicolo e in tutte le pratiche
legali pertinenti la proprietà, ecc.
Il numero è punzonato sul pavimento sotto il sedile del passeggero (o del
conducente). Per controllare il
numero, aprire il coperchio.Il VIN è riportato anche su unatarghetta attaccata al cielo del
cruscotto. Il numero sulla targhetta è
facilmente visibile dall'esterno
attraverso il parabrezza.
L'etichetta di omologazione del
veicolo attaccata sul montante
centrale lato conducente (o lato
passeggero anteriore) riporta il
numero d'identificazione veicolo(VIN).
NN
UU MM EERR OO DD ''IIDD EENN TTIIFF IICC AA ZZIIOO NNEE VV EEIICC OO LLOO (( VV IINN )) EETT IICC HH EETT TTAA DD II
O
O MM OOLLOO GGAAZZIIOO NNEE DD EELL
V
V EEIICC OO LLOO
OAE086004L
■ Etichetta VIN (se in dotazione)
OAE086001
■Numero di telaio
OAE086002
