2017 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

H16

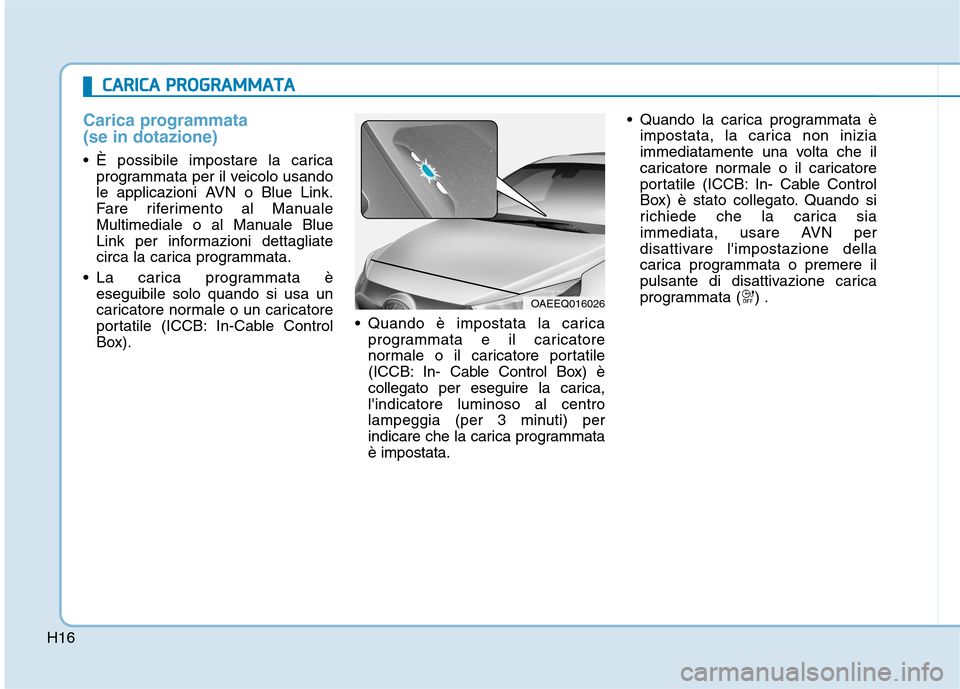

Carica programmata (se in dotazione)
È possibile impostare la caricaprogrammata per il veicolo usando
le applicazioni AVN o Blue Link.
Fare riferimento al Manuale
Multimediale o al Manuale Blue
Link per informazioni dettagliate
circa la carica programmata.
La carica programmata è eseguibile solo quando si usa un
caricatore normale o un caricatore
portatile (ICCB: In-Cable Control
Box). Quando è impostata la carica
programmata e il caricatore
normale o il caricatore portatile(ICCB: In- Cable Control Box) è
collegato per eseguire la carica,l'indicatore luminoso al centro
lampeggia (per 3 minuti) per
indicare che la carica programmataè impostata. Quando la carica programmata è
impostata, la carica non inizia
immediatamente una volta che il
caricatore normale o il caricatore
portatile (ICCB: In- Cable Control
Box) è stato collegato. Quando si
richiede che la carica sia
immediata, usare AVN per
disattivare l'impostazione della
carica programmata o premere il
pulsante di disattivazione carica
programmata ( ) .
OAEEQ016026
CCAA RRIICC AA PP RR OO GGRRAA MM MMAATTAA

H17

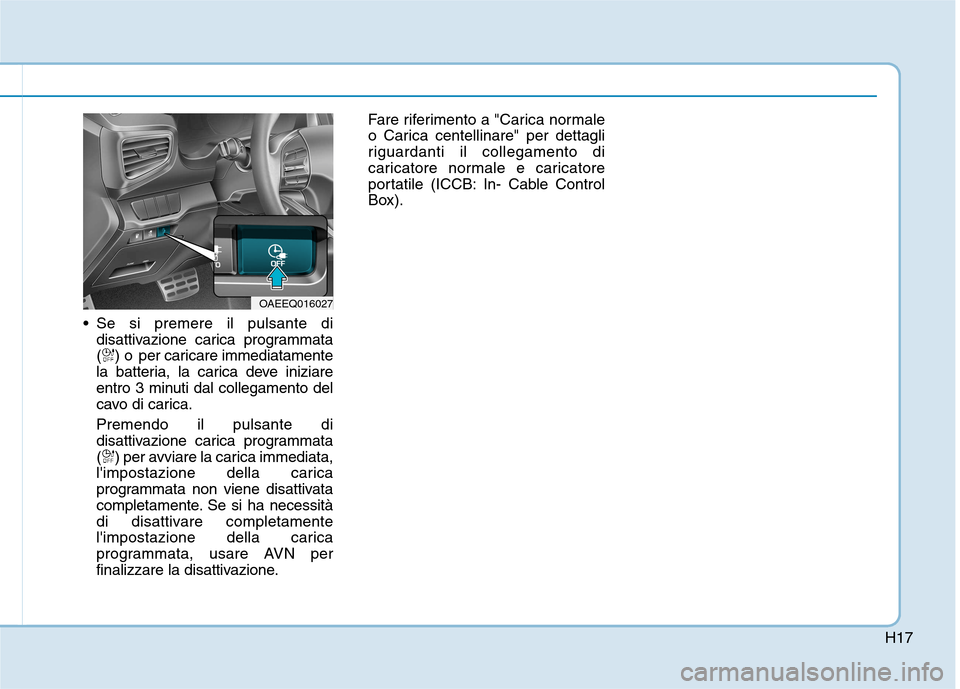

Se si premere il pulsante didisattivazione carica programmata
( ) o per caricare immediatamente
la batteria, la carica deve iniziare
entro 3 minuti dal collegamento del
cavo di carica. Premendo il pulsante di
disattivazione carica programmata
( ) per avviare la carica immediata,
l'impostazione della carica
programmata non viene disattivata
completamente. Se si ha necessità
di disattivare completamente
l'impostazione della carica
programmata, usare AVN per
finalizzare la disattivazione. Fare riferimento a "Carica normale
o Carica centellinare" per dettagli
riguardanti il collegamento di
caricatore normale e caricatore
portatile (ICCB: In- Cable Control
Box).
OAEEQ016027

H18

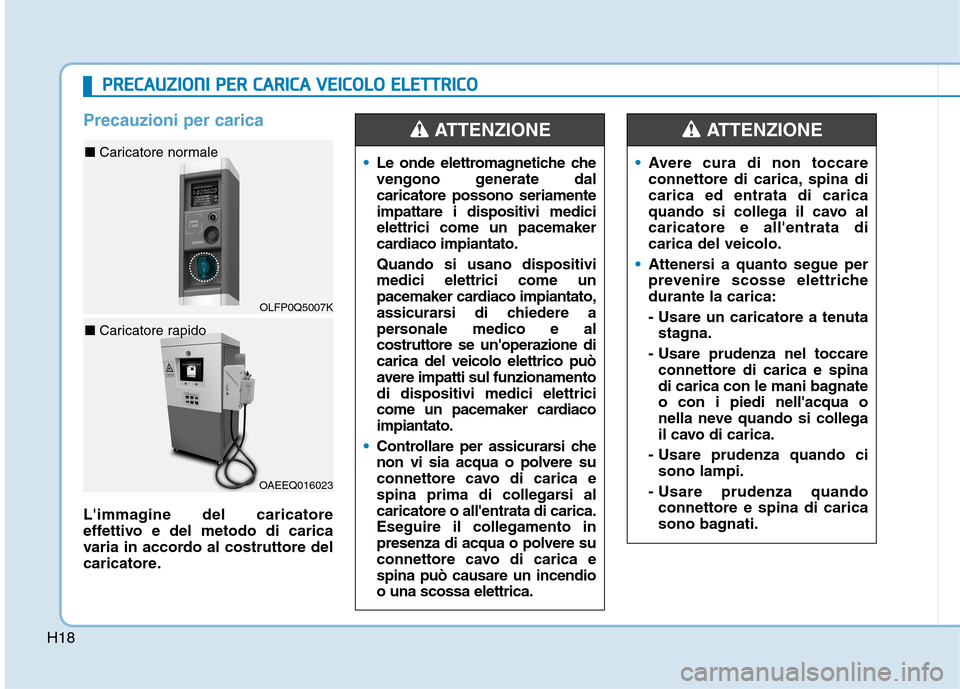

Precauzioni per carica
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Le onde elettromagnetiche che
vengono generate dalcaricatore possono seriamenteimpattare i dispositivi medicielettrici come un pacemaker
cardiaco impiantato. Quando si usano dispositivi medici elettrici come un
pacemaker cardiaco impiantato,
assicurarsi di chiedere a
personale medico e alcostruttore se un'operazione dicarica del veicolo elettrico può
avere impatti sul funzionamentodi dispositivi medici elettrici
come un pacemaker cardiacoimpiantato.
Controllare per assicurarsi che non vi sia acqua o polvere su
connettore cavo di carica e
spina prima di collegarsi alcaricatore o all'entrata di carica.Eseguire il collegamento inpresenza di acqua o polvere su
connettore cavo di carica espina può causare un incendioo una scossa elettrica.
ATTENZIONE
Avere cura di non toccare
connettore di carica, spina dicarica ed entrata di carica
quando si collega il cavo alcaricatore e all'entrata dicarica del veicolo.
Attenersi a quanto segue per
prevenire scosse elettrichedurante la carica:
- Usare un caricatore a tenutastagna.
- Usare prudenza nel toccare connettore di carica e spina
di carica con le mani bagnateo con i piedi nell'acqua o
nella neve quando si collega
il cavo di carica.
- Usare prudenza quando ci sono lampi.
- Usare prudenza quando connettore e spina di carica
sono bagnati.
ATTENZIONE
PP RR EECCAA UU ZZIIOO NNII PP EERR CC AA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO
OLFP0Q5007K
■
Caricatore normale
OAEEQ016023
■
Caricatore rapido

H19

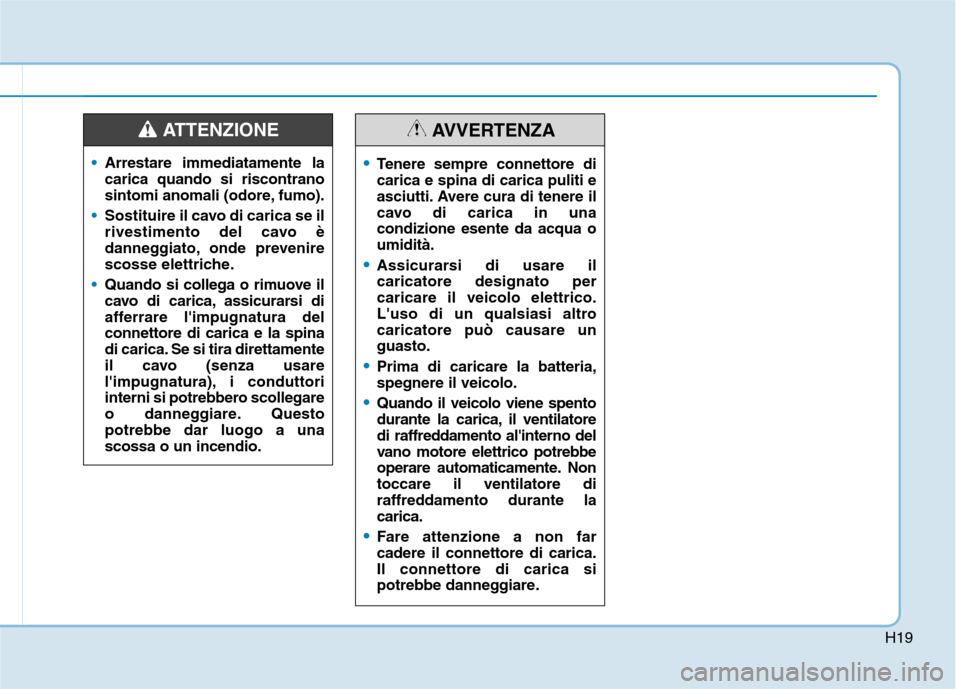

Arrestare immediatamente la carica quando si riscontrano
sintomi anomali (odore, fumo).
Sostituire il cavo di carica se il
rivestimento del cavo è
danneggiato, onde prevenire
scosse elettriche.
Quando si collega o rimuove il
cavo di carica, assicurarsi di
afferrare l'impugnatura delconnettore di carica e la spina
di carica. Se si tira direttamente
il cavo (senza usare
l'impugnatura), i conduttori
interni si potrebbero scollegare
o danneggiare. Questopotrebbe dar luogo a unascossa o un incendio.
ATTENZIONE
Tenere sempre connettore di carica e spina di carica puliti e
asciutti. Avere cura di tenere il
cavo di carica in unacondizione esente da acqua oumidità.
Assicurarsi di usare il caricatore designato percaricare il veicolo elettrico.
L'uso di un qualsiasi altrocaricatore può causare unguasto.
Prima di caricare la batteria, spegnere il veicolo.
Quando il veicolo viene spento
durante la carica, il ventilatore
di raffreddamento al'interno del
vano motore elettrico potrebbe
operare automaticamente. Nontoccare il ventilatore di
raffreddamento durante lacarica.
Fare attenzione a non far cadere il connettore di carica.Il connettore di carica si
potrebbe danneggiare.
AVVERTENZA

H20
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC AA RRIICC AA NN OO RRMM AALLEE )) -- PP EERR EE UU RROO PPAA

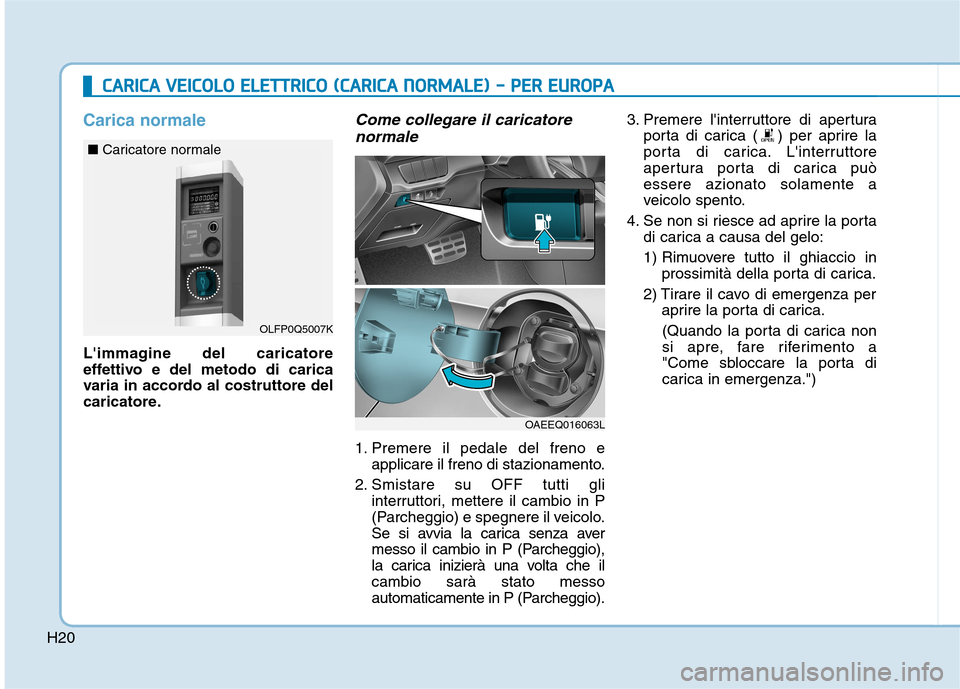

Carica normale
L'immagine del caricatore
effettivo e del metodo di carica
varia in accordo al costruttore del
caricatore.
Come collegare il caricatore
normale
1. Premere il pedale del freno e applicare il freno di stazionamento.
2. Smistare su OFF tutti gli interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver
messo il cambio in P (Parcheggio),
la carica inizierà una volta che ilcambio sarà stato messo
automaticamente in P (Parcheggio). 3. Premere l'interruttore di apertura
porta di carica ( ) per aprire la
porta di carica. L'interruttore
apertura porta di carica puòessere azionato solamente a
veicolo spento.
4. Se non si riesce ad aprire la porta di carica a causa del gelo:
1) Rimuovere tutto il ghiaccio in prossimità della porta di carica.
2) Tirare il cavo di emergenza per aprire la porta di carica.
(Quando la porta di carica non
si apre, fare riferimento a
"Come sbloccare la porta di
carica in emergenza.")
OLFP0Q5007K
■
Caricatore normale
OAEEQ016063L

H21

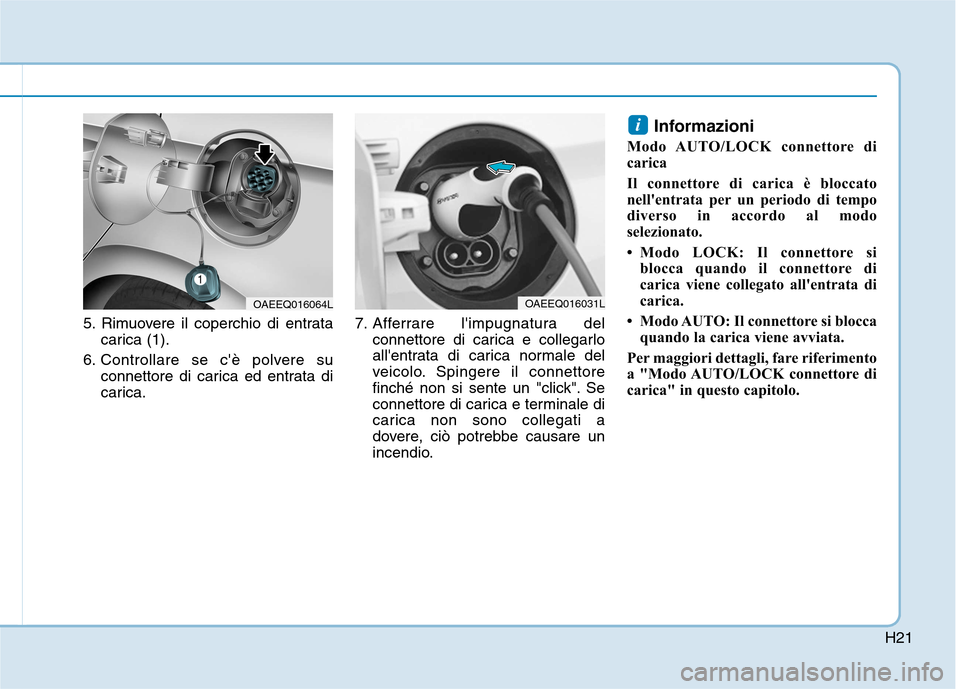

5. Rimuovere il coperchio di entratacarica (1).
6. Controllare se c'è polvere su connettore di carica ed entrata di
carica. 7. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica normale del
veicolo. Spingere il connettore
finché non si sente un "click". Se
connettore di carica e terminale di
carica non sono collegati a
dovere, ciò potrebbe causare un
incendio. Informazioni
Modo AUTO/LOCK connettore di
carica
Il connettore di carica è bloccato
nell'entrata per un periodo di tempo
diverso in accordo al modo
selezionato.
 Modo LOCK: Il connettore si blocca quando il connettore di
carica viene collegato all'entrata di
carica.
 Modo AUTO: Il connettore si blocca quando la carica viene avviata.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo.
i
OAEEQ016064LOAEEQ016031L

H22
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TTRR IICC OO (( CC AA RRIICC AA NN OO RRMM AALLEE )) (( CC OO NNTT..))

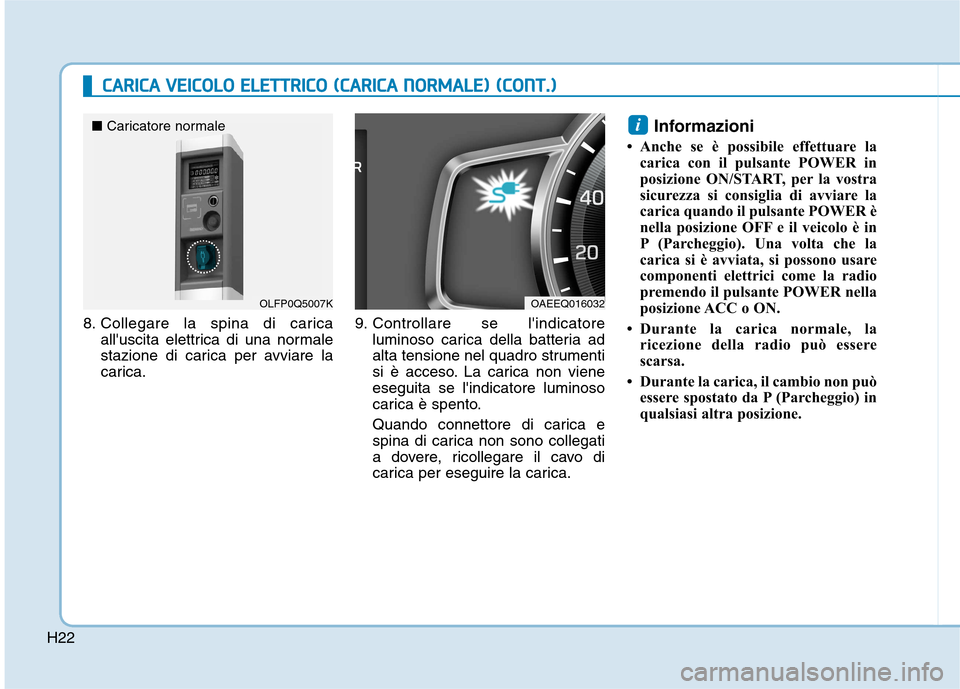

8. Collegare la spina di carica
all'uscita elettrica di una normale
stazione di carica per avviare la
carica. 9. Controllare se l'indicatore
luminoso carica della batteria ad
alta tensione nel quadro strumenti
si è acceso. La carica non vieneeseguita se l'indicatore luminoso
carica è spento.
Quando connettore di carica e
spina di carica non sono collegati
a dovere, ricollegare il cavo di
carica per eseguire la carica. Informazioni
 Anche se è possibile effettuare la carica con il pulsante POWER in
posizione ON/START, per la vostra
sicurezza si consiglia di avviare la
carica quando il pulsante POWER è
nella posizione OFF e il veicolo è in
P (Parcheggio). Una volta che la
carica si è avviata, si possono usare
componenti elettrici come la radio
premendo il pulsante POWER nella
posizione ACC o ON.
 Durante la carica normale, la ricezione della radio può essere
scarsa.
 Durante la carica, il cambio non può essere spostato da P (Parcheggio) in
qualsiasi altra posizione.
i
OLFP0Q5007K
■
Caricatore normaleOAEEQ016032

H23

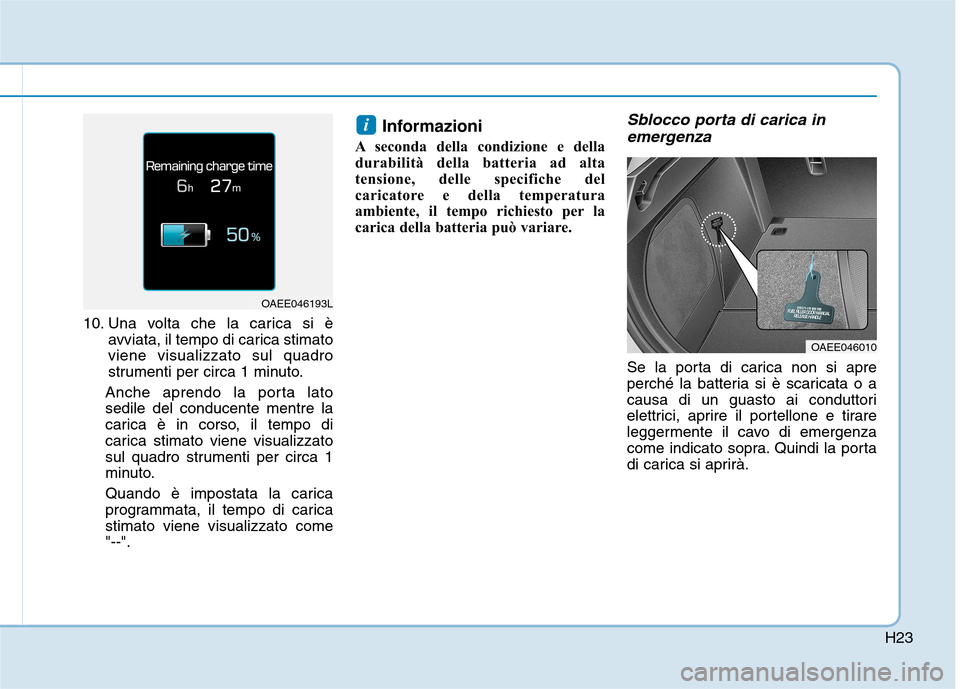

10. Una volta che la carica si èavviata, il tempo di carica stimato viene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta latosedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di caricastimato viene visualizzato come"--". Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.
Sblocco porta di carica in emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
i
OAEE046010
OAEE046193L
