2017 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

7-55
7
Manutenzione

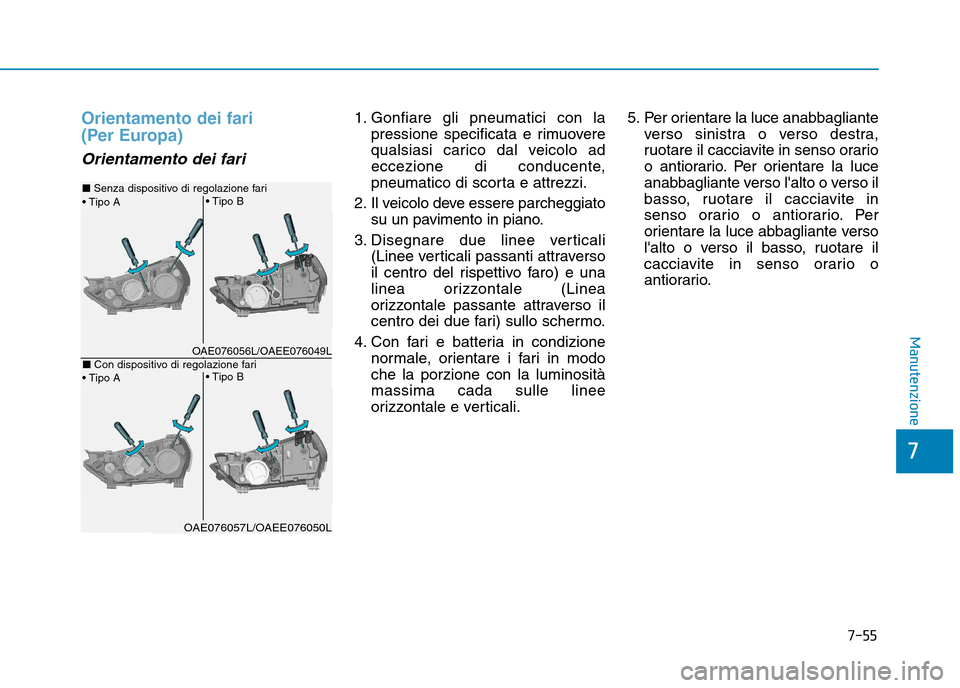

Orientamento dei fari
(Per Europa)
Orientamento dei fari
1. Gonfiare gli pneumatici con lapressione specificata e rimuovere
qualsiasi carico dal veicolo ad
eccezione di conducente,
pneumatico di scorta e attrezzi.
2. Il veicolo deve essere parcheggiato su un pavimento in piano.
3. Disegnare due linee verticali (Linee verticali passanti attraverso
il centro del rispettivo faro) e una
linea orizzontale (Linea
orizzontale passante attraverso il
centro dei due fari) sullo schermo.
4. Con fari e batteria in condizione normale, orientare i fari in modoche la porzione con la luminositàmassima cada sulle linee
orizzontale e verticali. 5. Per orientare la luce anabbagliante
verso sinistra o verso destra,
ruotare il cacciavite in senso orario
o antiorario. Per orientare la luce
anabbagliante verso l'alto o verso il
basso, ruotare il cacciavite in
senso orario o antiorario. Per
orientare la luce abbagliante verso
l'alto o verso il basso, ruotare il
cacciavite in senso orario o
antiorario.



OAE076056L/OAEE076049L
■ Senza dispositivo di regolazione fari
■Con dispositivo di regolazione fari
OAE076057L/OAEE076050L

7-56
Manutenzione
Unità: mm
■
Tipo A

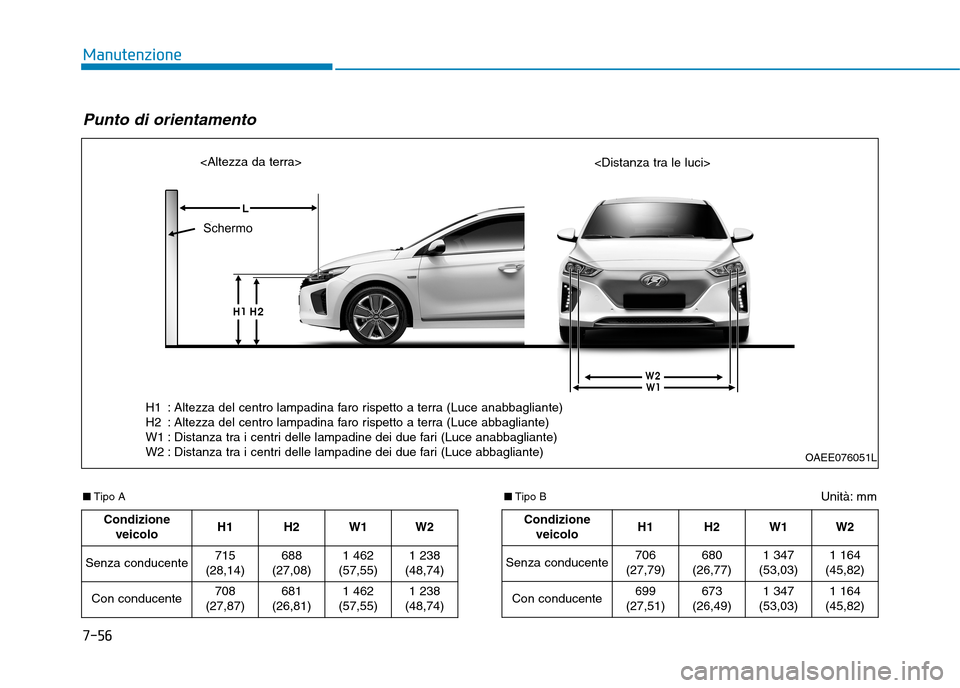

Punto di orientamento
OAEE076051L


Condizione veicolo H1 H2
W1 W2
Senza conducente 715
(28,14) 688
(27,08)
1 462
(57,55) 1 238
(48,74)
Con conducente 708
(27,87) 681
(26,81)
1 462
(57,55) 1 238
(48,74)
Condizione veicolo H1 H2W1 W2
Senza conducente 706
(27,79) 680
(26,77)
1 347
(53,03) 1 164
(45,82)
Con conducente 699
(27,51) 673
(26,49)
1 347
(53,03) 1 164
(45,82)
■ Tipo B
Schermo
H1 : Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2 : Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
W1 : Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2 : Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)

7-57
7
Manutenzione

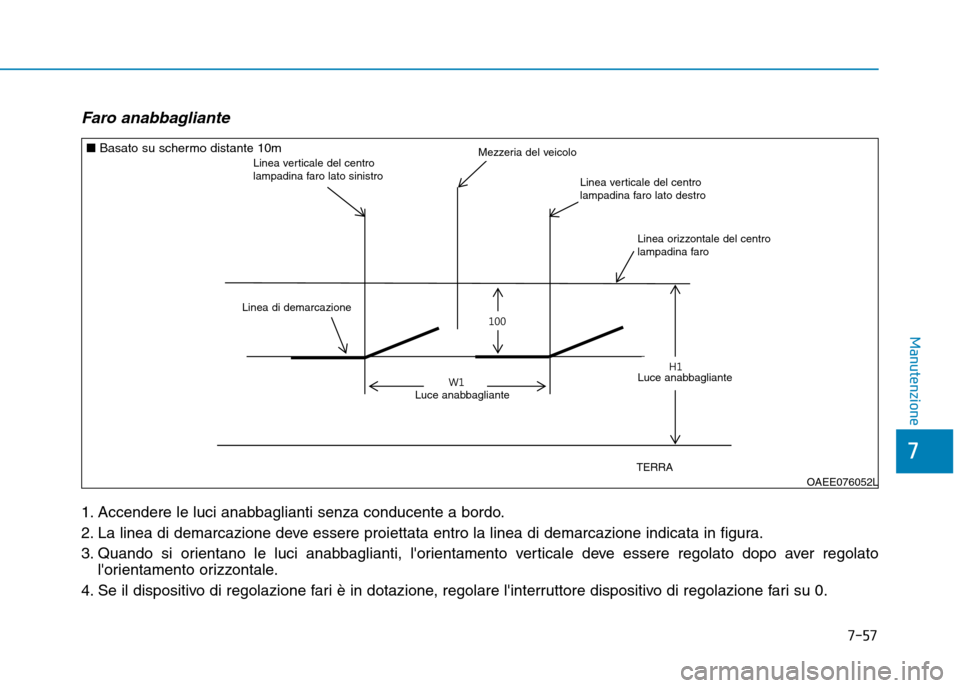

Faro anabbagliante
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolatol'orientamento orizzontale.
4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari su 0.
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■
Basato su schermo distante 10m
Linea verticale del centro
lampadina faro lato sinistroMezzeria del veicolo
Luce anabbagliante
Luce anabbagliante
Linea di demarcazione
TERRA
Linea verticale del centro
lampadina faro lato destro
Linea orizzontale del centro
lampadina faro

7-58
Manutenzione

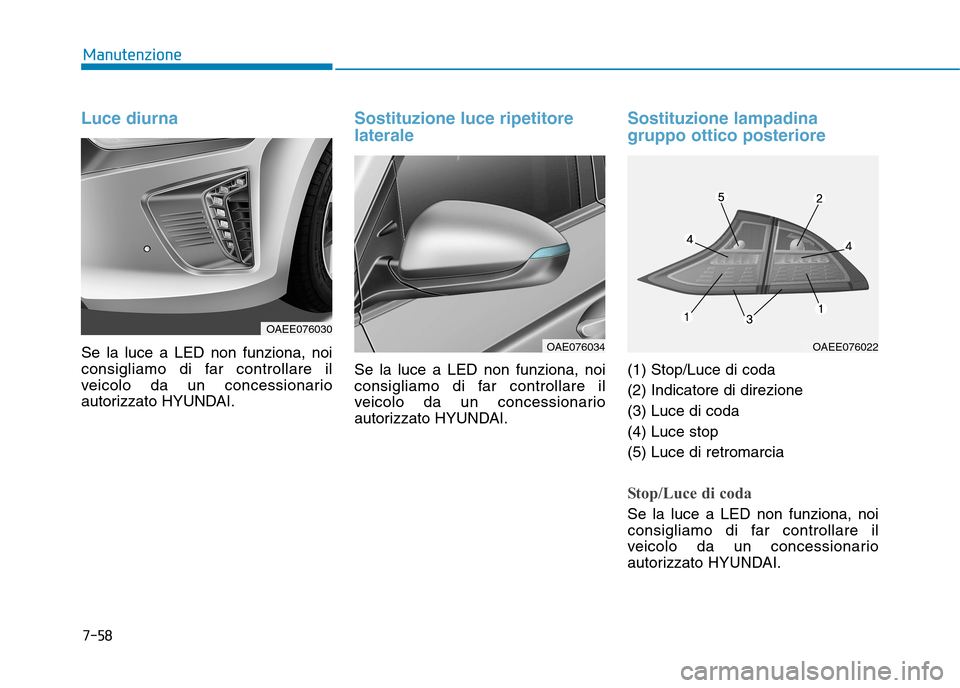

Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione luce ripetitore laterale
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione lampadina gruppo ottico posteriore
(1) Stop/Luce di coda (2) Indicatore di direzione(3) Luce di coda(4) Luce stop(5) Luce di retromarcia
Stop/Luce di coda
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OAEE076030
OAE076034OAEE076022

7-59
7

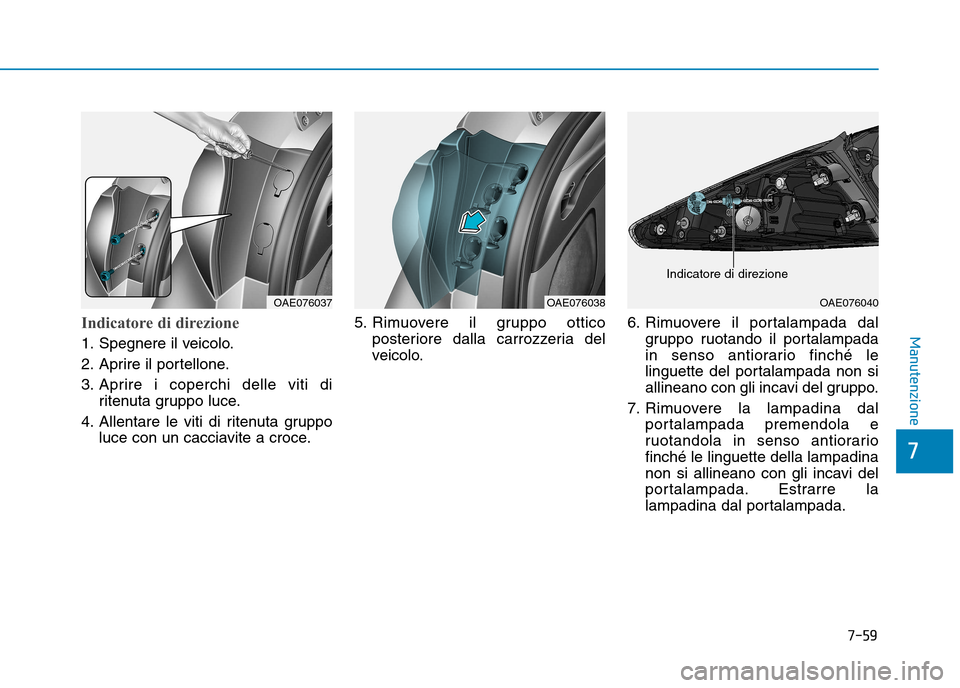

ManutenzioneIndicatore di direzione
1. Spegnere il veicolo.
2. Aprire il portellone.
3. Aprire i coperchi delle viti diritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo luce con un cacciavite a croce. 5. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo. 6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
OAE076038OAE076037OAE076040
Indicatore di direzione

7-60
Manutenzione

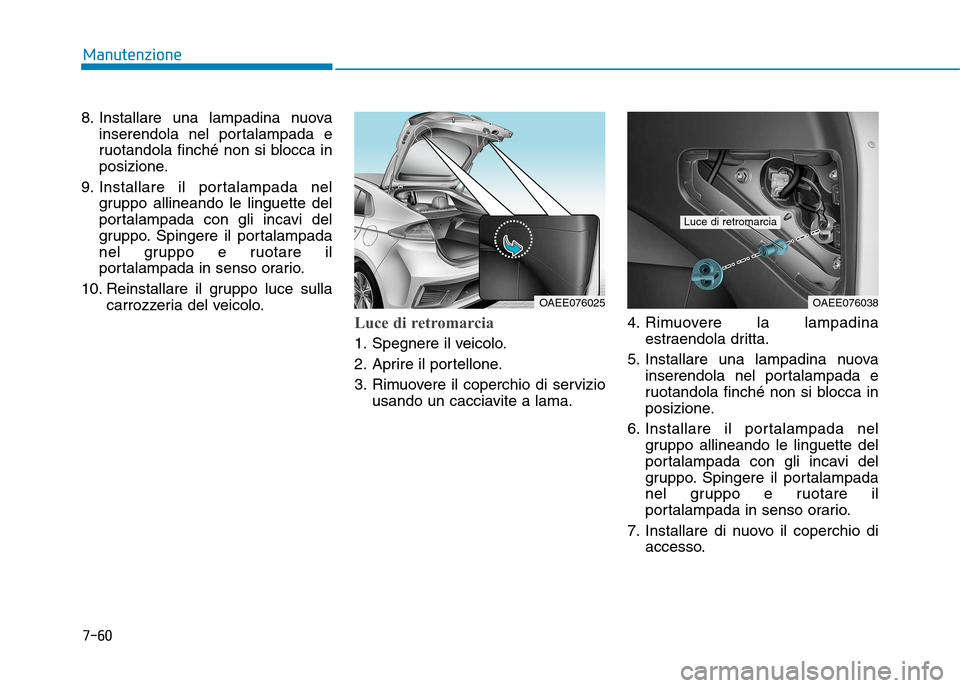

8. Installare una lampadina nuovainserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
9. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
Luce di retromarcia
1. Spegnere il veicolo.
2. Aprire il portellone.
3. Rimuovere il coperchio di serviziousando un cacciavite a lama. 4. Rimuovere la lampadina
estraendola dritta.
5. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
7. Installare di nuovo il coperchio di accesso.
OAEE076038
Luce di retromarcia
OAEE076025

7-61
7
Manutenzione

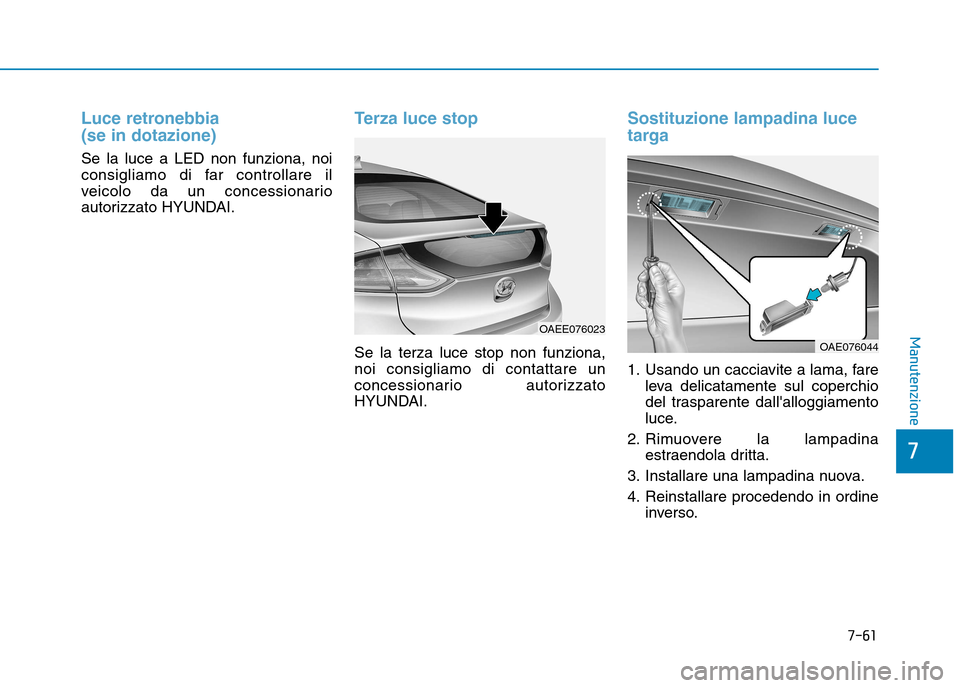

Luce retronebbia (se in dotazione)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Terza luce stop
Se la terza luce stop non funziona, noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fareleva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine inverso.
OAE076044
OAEE076023

7-62
Manutenzione

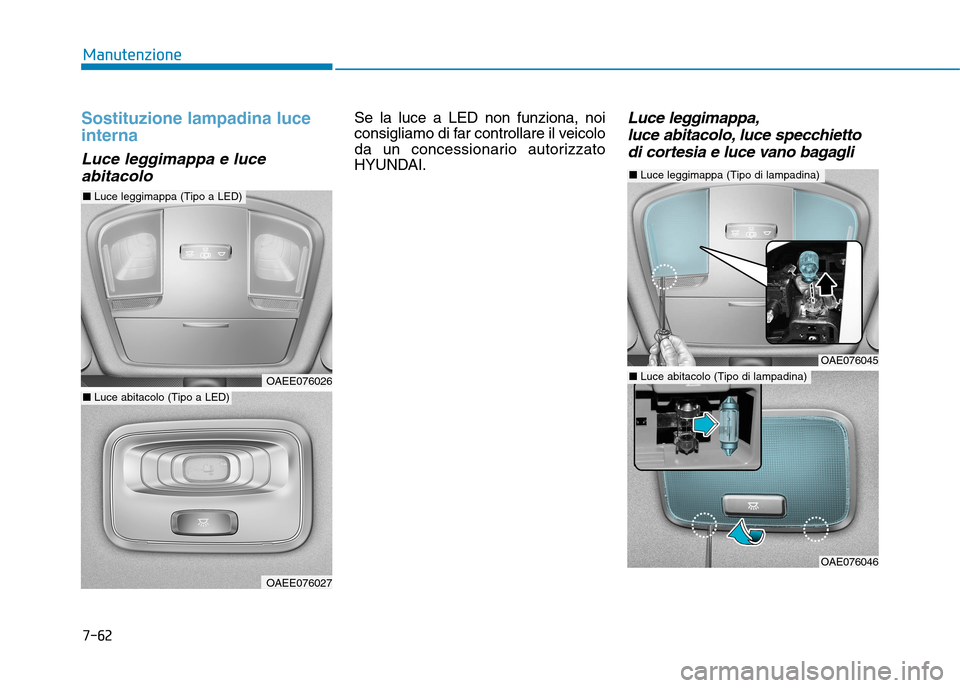

Sostituzione lampadina luce interna
Luce leggimappa e luceabitacolo
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.Luce leggimappa,luce abitacolo, luce specchietto
di cortesia e luce vano bagagli
■ Luce leggimappa (Tipo di lampadina)
OAE076045
OAE076046
■Luce abitacolo (Tipo di lampadina)OAEE076026
OAEE076027
■Luce leggimappa (Tipo a LED)
■Luce abitacolo (Tipo a LED)
