2017 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

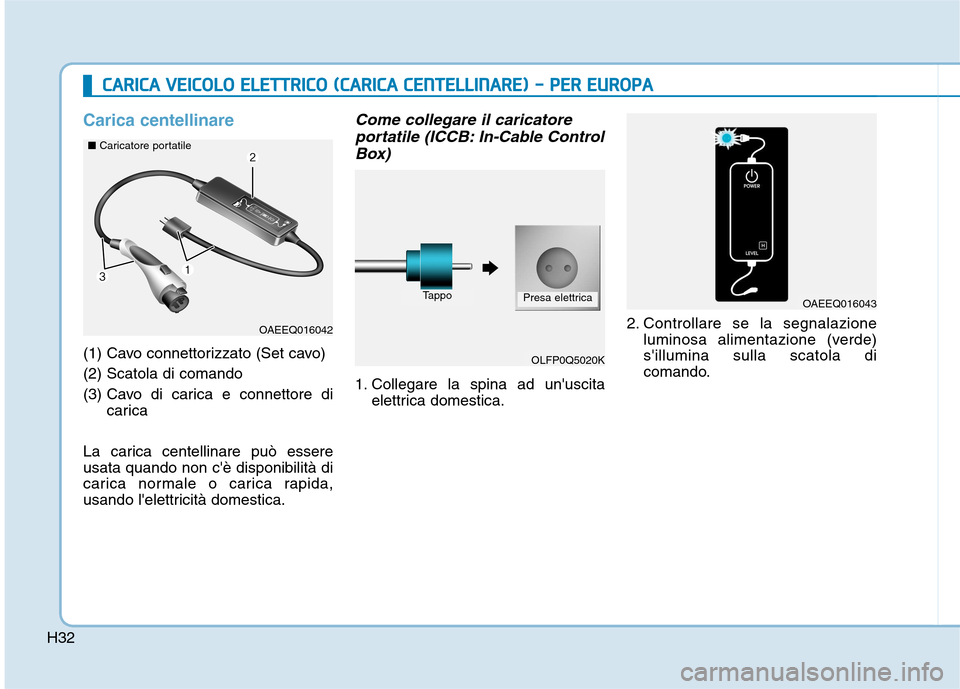

H32
Carica centellinare
(1) Cavo connettorizzato (Set cavo) (2) Scatola di comando
(3) Cavo di carica e connettore dicarica
La carica centellinare può essere usata quando non c'è disponibilità di
carica normale o carica rapida,
usando l'elettricità domestica.
Come collegare il caricatore portatile (ICCB: In-Cable Control
Box)
1. Collegare la spina ad un'uscita elettrica domestica. 2. Controllare se la segnalazione
luminosa alimentazione (verde)s'illumina sulla scatola di
comando.
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC AA RRIICC AA CC EE NN TTEELLLLIINN AARREE)) -- PP EERR EE UU RROO PPAA
OAEEQ016042
OLFP0Q5020K
TappoPresa elettricaOAEEQ016043
■
Caricatore portatile

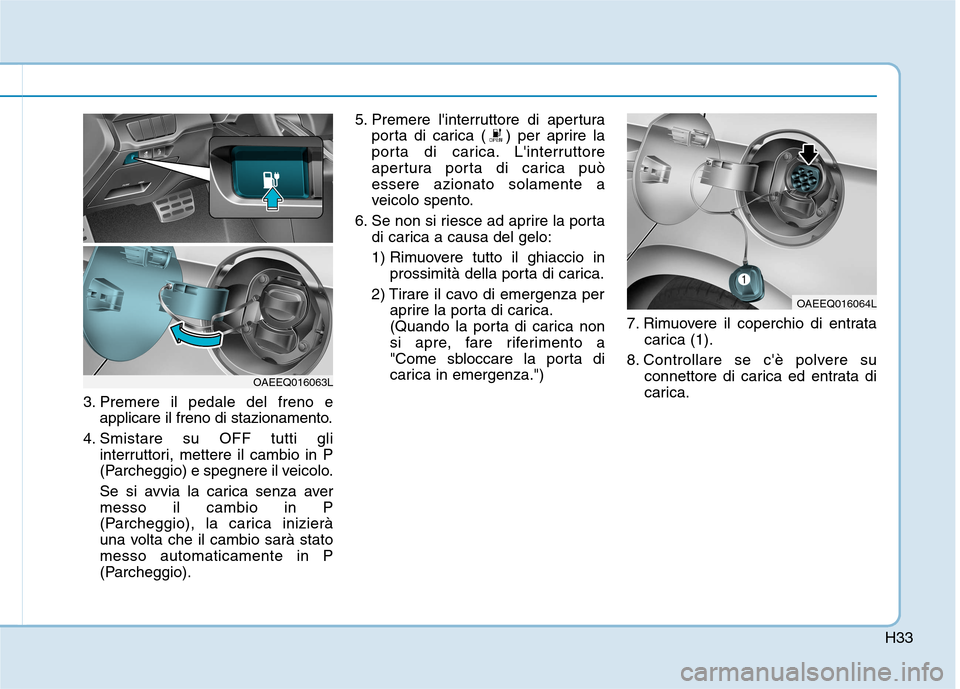

H33
3. Premere il pedale del freno eapplicare il freno di stazionamento.
4. Smistare su OFF tutti gli interruttori, mettere il cambio in P
(Parcheggio) e spegnere il veicolo.
Se si avvia la carica senza aver messo il cambio in P
(Parcheggio), la carica inizierà
una volta che il cambio sarà statomesso automaticamente in P
(Parcheggio). 5. Premere l'interruttore di apertura
porta di carica ( ) per aprire la
porta di carica. L'interruttore
apertura porta di carica puòessere azionato solamente a
veicolo spento.
6. Se non si riesce ad aprire la porta di carica a causa del gelo:
1) Rimuovere tutto il ghiaccio in prossimità della porta di carica.
2) Tirare il cavo di emergenza per aprire la porta di carica.
(Quando la porta di carica non
si apre, fare riferimento a
"Come sbloccare la porta di
carica in emergenza.") 7. Rimuovere il coperchio di entrata
carica (1).
8. Controllare se c'è polvere su connettore di carica ed entrata di
carica.
OAEEQ016064L
OAEEQ016063L

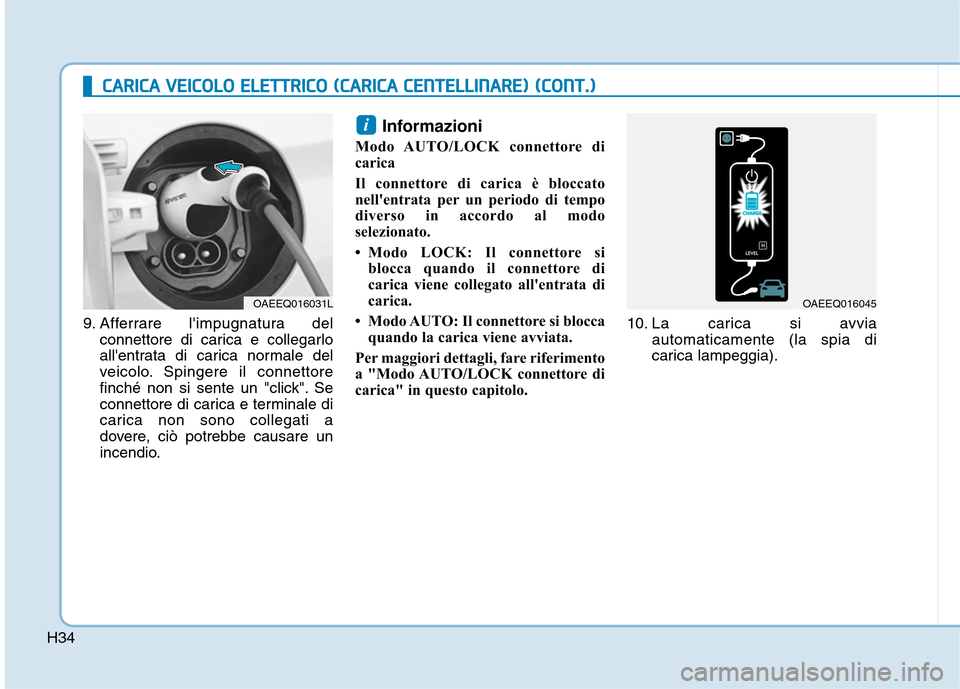

H34
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC AA RRIICC AA CC EE NN TTEELLLLIINN AARREE)) (( CC OO NNTT..))
9. Afferrare l'impugnatura del
connettore di carica e collegarlo
all'entrata di carica normale del
veicolo. Spingere il connettore
finché non si sente un "click". Se
connettore di carica e terminale di
carica non sono collegati a
dovere, ciò potrebbe causare un
incendio. Informazioni
Modo AUTO/LOCK connettore di
carica
Il connettore di carica è bloccato
nell'entrata per un periodo di tempo
diverso in accordo al modo
selezionato.
 Modo LOCK: Il connettore si blocca quando il connettore di
carica viene collegato all'entrata di
carica.
 Modo AUTO: Il connettore si blocca quando la carica viene avviata.
Per maggiori dettagli, fare riferimento
a "Modo AUTO/LOCK connettore di
carica" in questo capitolo. 10. La carica si avvia
automaticamente (la spia di
carica lampeggia).
i
OAEEQ016045OAEEQ016031L

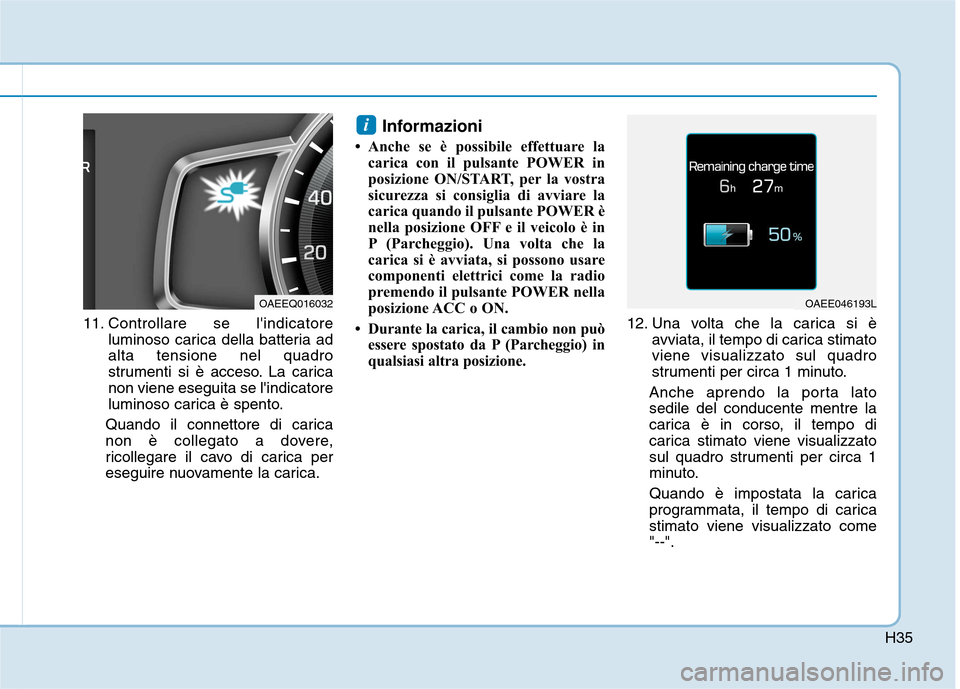

H35
11. Controllare se l'indicatoreluminoso carica della batteria ad alta tensione nel quadro
strumenti si è acceso. La caricanon viene eseguita se l'indicatore
luminoso carica è spento.
Quando il connettore di carica
non è collegato a dovere,
ricollegare il cavo di carica per
eseguire nuovamente la carica. Informazioni
 Anche se è possibile effettuare la carica con il pulsante POWER in
posizione ON/START, per la vostra
sicurezza si consiglia di avviare la
carica quando il pulsante POWER è
nella posizione OFF e il veicolo è in
P (Parcheggio). Una volta che la
carica si è avviata, si possono usare
componenti elettrici come la radio
premendo il pulsante POWER nella
posizione ACC o ON.
 Durante la carica, il cambio non può essere spostato da P (Parcheggio) in
qualsiasi altra posizione. 12. Una volta che la carica si è
avviata, il tempo di carica stimatoviene visualizzato sul quadro
strumenti per circa 1 minuto.
Anche aprendo la porta latosedile del conducente mentre la
carica è in corso, il tempo di
carica stimato viene visualizzato
sul quadro strumenti per circa 1
minuto.
Quando è impostata la carica
programmata, il tempo di caricastimato viene visualizzato come"--".
i
OAEEQ016032OAEE046193L

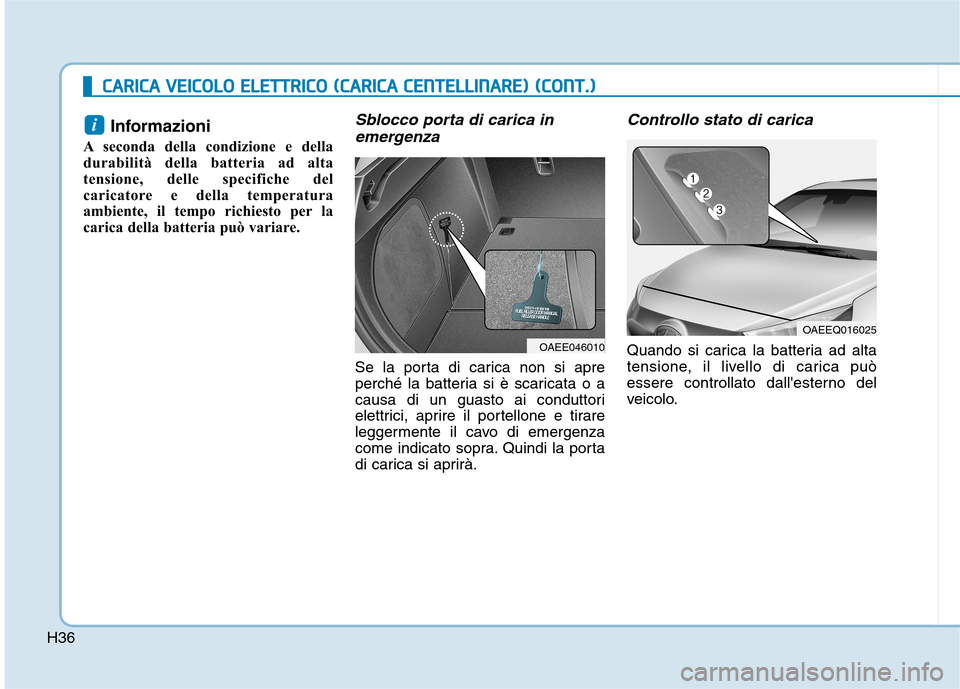

H36
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC AA RRIICC AA CC EE NN TTEELLLLIINN AARREE)) (( CC OO NNTT..))
Informazioni
A seconda della condizione e della
durabilità della batteria ad alta
tensione, delle specifiche del
caricatore e della temperatura
ambiente, il tempo richiesto per la
carica della batteria può variare.Sblocco porta di carica in emergenza
Se la porta di carica non si apre
perché la batteria si è scaricata o a
causa di un guasto ai conduttori
elettrici, aprire il portellone e tirare
leggermente il cavo di emergenza
come indicato sopra. Quindi la porta
di carica si aprirà.
Controllo stato di carica
Quando si carica la batteria ad alta
tensione, il livello di carica può
essere controllato dall'esterno del
veicolo.
i
OAEE046010
OAEEQ016025

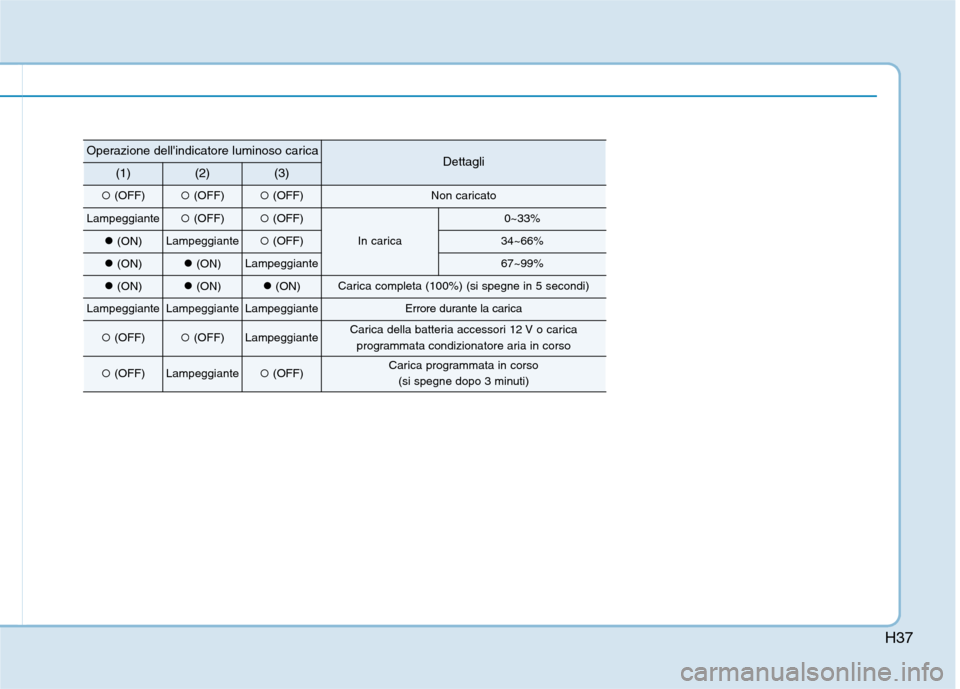

H37
Operazione dell'indicatore luminoso caricaDettagli(1)(2)(3)
(OFF)(OFF) (OFF)Non caricato
Lampeggiante(OFF) (OFF)
In carica
0~33%
(ON)Lampeggiante (OFF)34~66%
(ON)(ON)Lampeggiante67~99%
(ON)(ON)(ON)Carica completa (100%) (si spegne in 5 secondi)
LampeggianteLampeggianteLampeggianteErrore durante la carica
(OFF)(OFF)LampeggianteCarica della batteria accessori 12 V o carica
programmata condizionatore aria in corso
(OFF)Lampeggiante (OFF)Carica programmata in corso
(si spegne dopo 3 minuti)

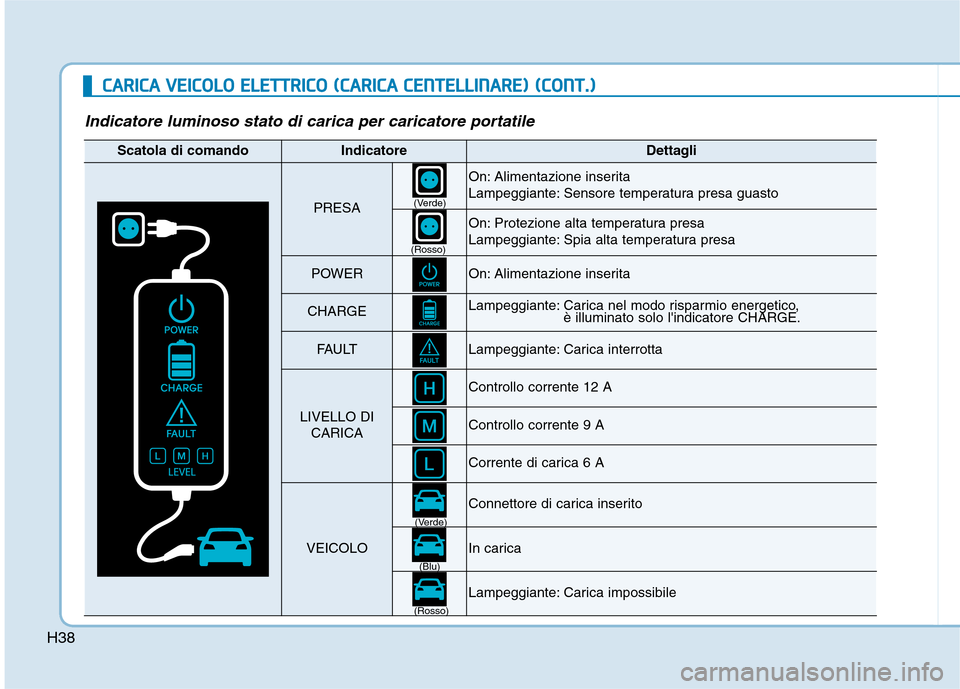

H38
CCAA RRIICC AA VV EEIICC OO LLOO EE LLEE TT TT RR IICC OO (( CC AA RRIICC AA CC EE NN TTEELLLLIINN AARREE)) (( CC OO NNTT..))
Indicatore luminoso stato di carica per caricatore portatile
Scatola di comandoIndicatoreDettagli
PRESA
On: Alimentazione inserita
Lampeggiante: Sensore temperatura presa guasto
On: Protezione alta temperatura presa
Lampeggiante: Spia alta temperatura presa
POWEROn: Alimentazione inserita
CHARGELampeggiante: Carica nel modo risparmio energetico,
è illuminato solo l'indicatore CHARGE.
FAU LTLampeggiante: Carica interrotta
LIVELLO DI
CARICA
Controllo corrente 12 A
Controllo corrente 9 A
Corrente di carica 6 A
VEICOLO
Connettore di carica inserito
In carica
Lampeggiante: Carica impossibile
(Verde)
(Verde) (Blu)
(Rosso)
(Rosso)

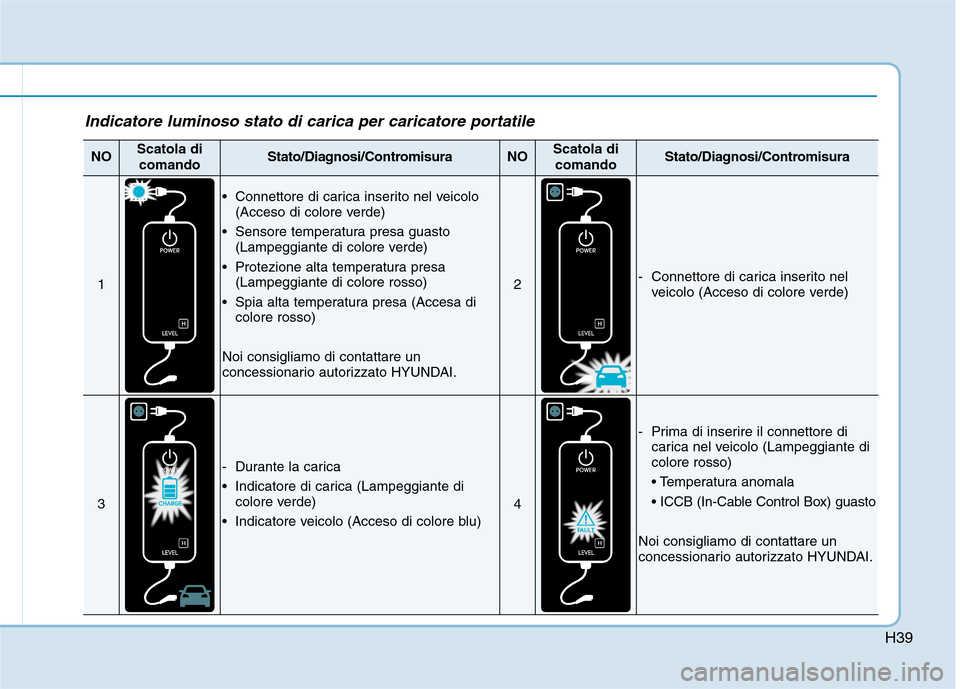

H39
Indicatore luminoso stato di carica per caricatore portatile
NOScatola dicomandoStato/Diagnosi/ContromisuraNOScatola dicomandoStato/Diagnosi/Contromisura
1
Connettore di carica inserito nel veicolo (Acceso di colore verde)
Sensore temperatura presa guasto (Lampeggiante di colore verde)
Protezione alta temperatura presa (Lampeggiante di colore rosso)
Spia alta temperatura presa (Accesa di colore rosso)
Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
2- Connettore di carica inserito nel veicolo (Acceso di colore verde)
3
- Durante la carica
Indicatore di carica (Lampeggiante dicolore verde)
Indicatore veicolo (Acceso di colore blu)
4
- Prima di inserire il connettore di carica nel veicolo (Lampeggiante di colore rosso)


Noi consigliamo di contattare un
concessionario autorizzato HYUNDAI.
