2017 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

7-15
7
Manutenzione

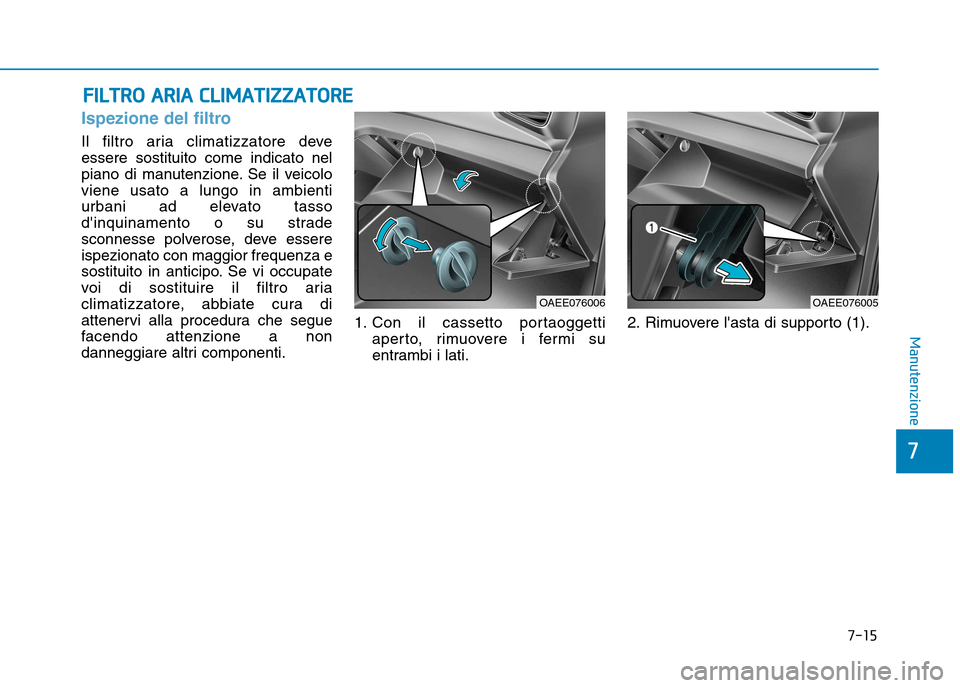

FFIILL TT RR OO AA RRIIAA CC LLIIMM AATTIIZZ ZZAA TTOO RREE
Ispezione del filtro
Il filtro aria climatizzatore deve essere sostituito come indicato nel
piano di manutenzione. Se il veicoloviene usato a lungo in ambienti
urbani ad elevato tasso
d'inquinamento o su strade
sconnesse polverose, deve essereispezionato con maggior frequenza e
sostituito in anticipo. Se vi occupate
voi di sostituire il filtro aria
climatizzatore, abbiate cura di
attenervi alla procedura che segue
facendo attenzione a non
danneggiare altri componenti. 1. Con il cassetto portaoggetti
aperto, rimuovere i fermi su
entrambi i lati. 2. Rimuovere l'asta di supporto (1).
OAEE076005OAEE076006

7-16
Manutenzione

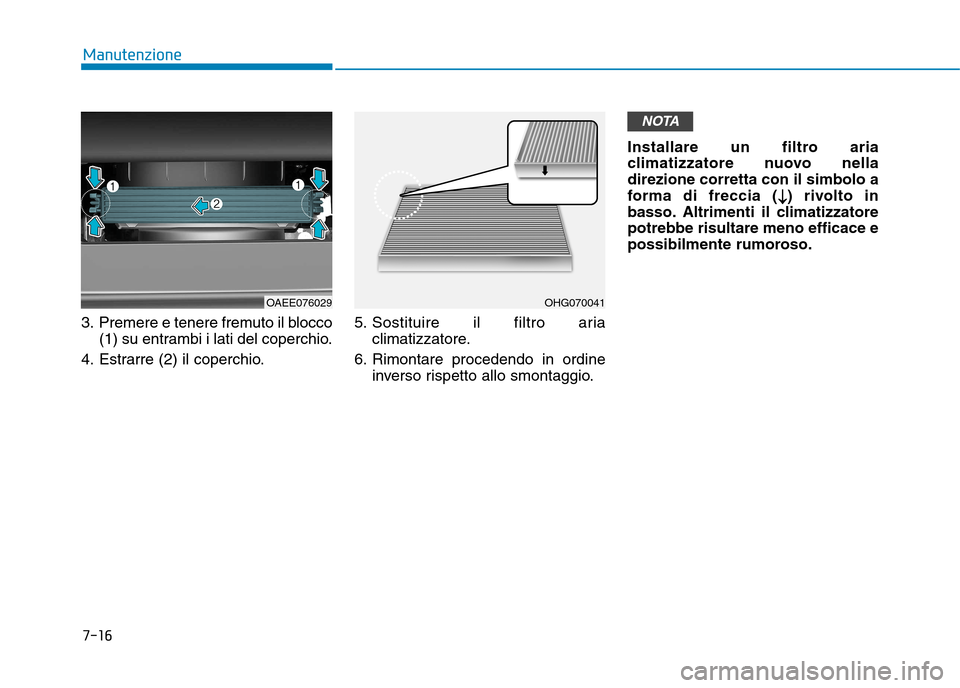

3. Premere e tenere fremuto il blocco(1) su entrambi i lati del coperchio.
4. Estrarre (2) il coperchio. 5. Sostituire il filtro aria
climatizzatore.
6. Rimontare procedendo in ordine inverso rispetto allo smontaggio. Installare un filtro aria
climatizzatore nuovo nelladirezione corretta con il simbolo a
forma di freccia (

) rivolto in
basso. Altrimenti il climatizzatore potrebbe risultare meno efficace e
possibilmente rumoroso.
NOTA
OHG070041OAEE076029

7-17
7
Manutenzione

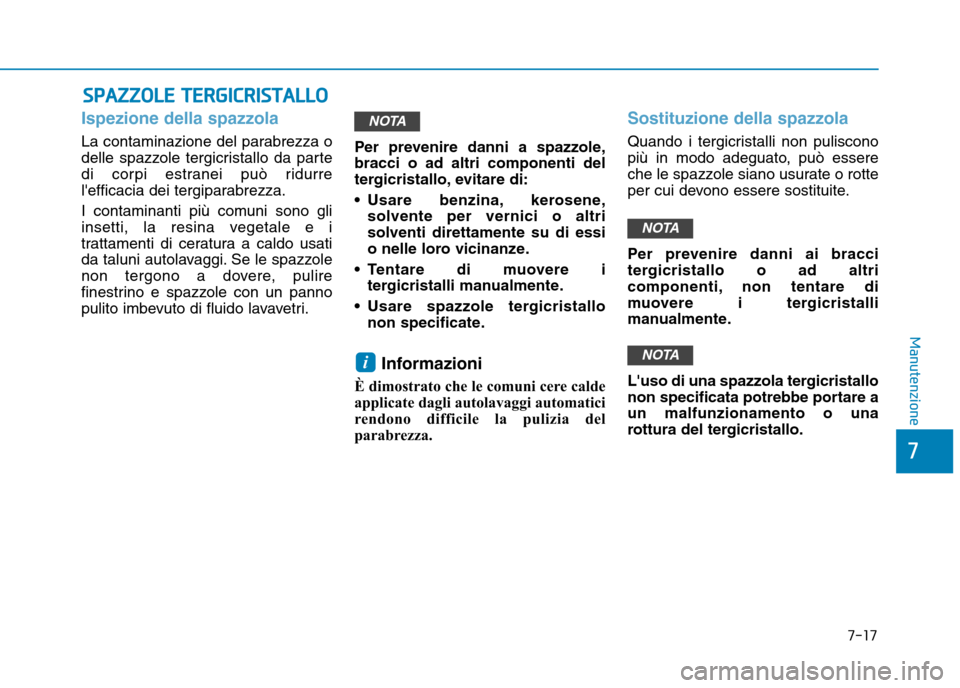

SSPP AA ZZZZOO LLEE TT EERR GG IICC RR IISS TT AA LLLL OO
Ispezione della spazzola
La contaminazione del parabrezza o
delle spazzole tergicristallo da parte
di corpi estranei può ridurre
l'efficacia dei tergiparabrezza.
I contaminanti più comuni sono gli
insetti, la resina vegetale e i
trattamenti di ceratura a caldo usati
da taluni autolavaggi. Se le spazzole
non tergono a dovere, pulire
finestrino e spazzole con un panno
pulito imbevuto di fluido lavavetri. Per prevenire danni a spazzole,bracci o ad altri componenti del
tergicristallo, evitare di:
Usare benzina, kerosene,
solvente per vernici o altri solventi direttamente su di essi
o nelle loro vicinanze.
Tentare di muovere i tergicristalli manualmente.
Usare spazzole tergicristallo non specificate.
Informazioni
È dimostrato che le comuni cere calde
applicate dagli autolavaggi automatici
rendono difficile la pulizia del
parabrezza.
Sostituzione della spazzola
Quando i tergicristalli non puliscono
più in modo adeguato, può essere
che le spazzole siano usurate o rotte
per cui devono essere sostituite.
Per prevenire danni ai bracci
tergicristallo o ad altri
componenti, non tentare di
muovere i tergicristalli
manualmente.
L'uso di una spazzola tergicristallo
non specificata potrebbe portare aun malfunzionamento o una
rottura del tergicristallo.
NOTA
NOTA
i
NOTA

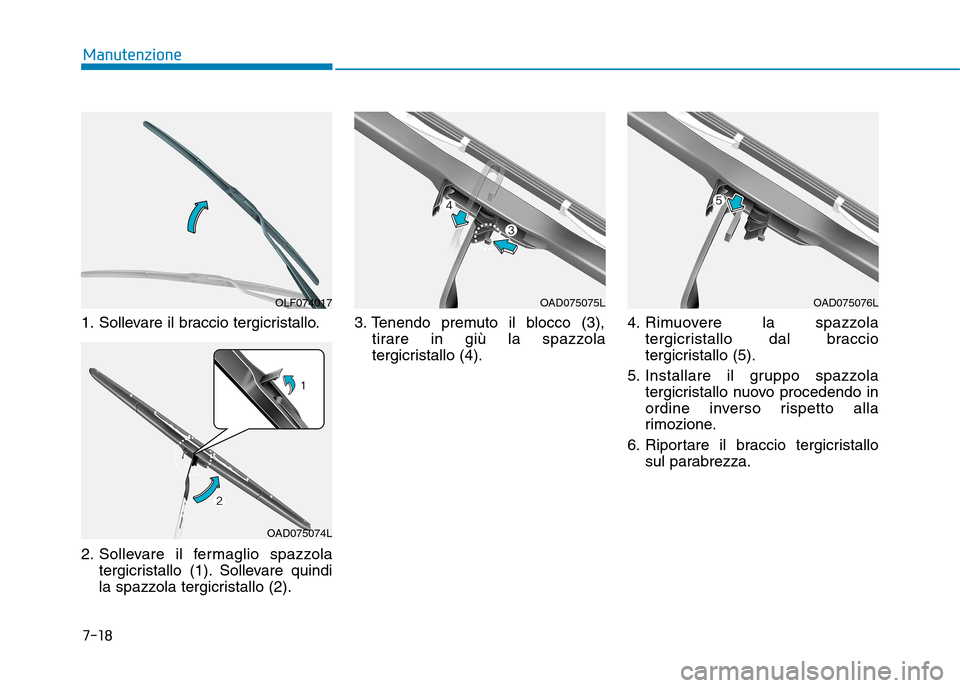

1. Sollevare il braccio tergicristallo.
2. Sollevare il fermaglio spazzolatergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2). 3. Tenendo premuto il blocco (3),
tirare in giù la spazzola
tergicristallo (4). 4. Rimuovere la spazzola
tergicristallo dal braccio
tergicristallo (5).
5. Installare il gruppo spazzola tergicristallo nuovo procedendo in
ordine inverso rispetto alla
rimozione.
6. Riportare il braccio tergicristallo sul parabrezza.
7-18
Manutenzione
OLF074017
OAD075074L
OAD075075LOAD075076L

7-19
7
Manutenzione
BBAA TTTT EERR IIAA (( 11 22 VV OO LLTT ))
Per preservare voi e chi vi è
vicino dal rischio di LESIONI
SERIE o MORTE, seguiresempre queste precauzioni
quando si lavora vicino ad una
batteria o si maneggia unabatteria.
Leggere e seguiresempre le istruzioniscrupolosamente
quando si maneggia unabatteria.
Indossare occhiali protettivi designati per
proteggere gli occhi
dagli spruzzi di acido.
Tenere lontano dalla batteria qualsiasi
fiamma, scintilla o
articoli per il fumo. C'è sempre presenza d'idrogeno nelle celle di
una batteria, il quale è
altamente combustibile epuò esplodere ses'incendia.
(Continuazione)
ATTENZIONE (Continuazione)
Tenere le batterie fuori
dalla portata deibambini.
Le batterie contengono acido solforico che è
altamente corrosivo.
Evitare che l'acido vada
a contatto con occhi,
pelle o vestiario.
Se l'acido penetra negli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti e
sottoporsi immediatamente a
visita medica. Se l'acido va sulla
pelle, lavare molto bene l'area
interessata. Se si avvertono
dolori o bruciori, sottoporsiimmediatamente a visitamedica.
Quando si solleva una batteria con scatola di
plastica, una pressione
eccessiva sulla scatola può
causare una perdita di acido.
Sollevare la batteria usando
un portabatteria o
afferrandola con ambo lemani su angoli contrapposti. (Continuazione)
(Continuazione)
Non tentare un avviamento
con cavi di emergenza se la
batteria del vostro veicolo èghiacciata.
Non tentare MAI di ricaricare
la batteria quando i cavibatteria del veicolo sonocollegati alla batteria.
Il commutatore di accensione
elettrico lavora con alta
tensione. Non toccare MAIquesti componenti con
indicatore " " acceso o
quando il pulsante POWER ènella posizione ON.

7-20
Manutenzione

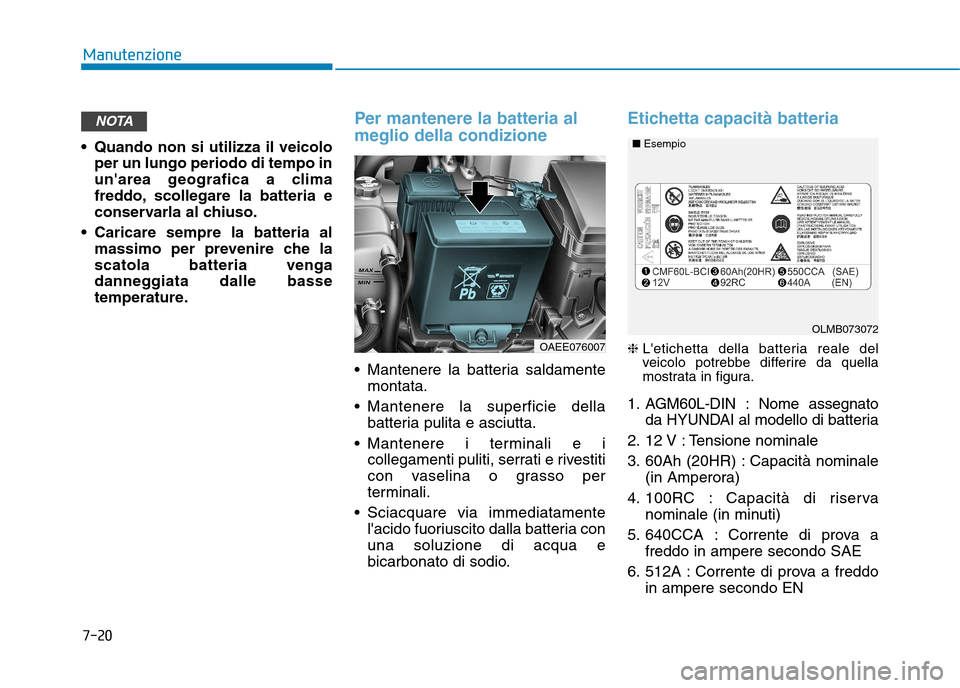

Quando non si utilizza il veicoloper un lungo periodo di tempo in
un'area geografica a clima
freddo, scollegare la batteria e
conservarla al chiuso.
Caricare sempre la batteria al massimo per prevenire che lascatola batteria venga
danneggiata dalle basse
temperature.
Per mantenere la batteria al meglio della condizione
Mantenere la batteria saldamentemontata.
Mantenere la superficie della batteria pulita e asciutta.
Mantenere i terminali e i collegamenti puliti, serrati e rivestiti
con vaselina o grasso per
terminali.
Sciacquare via immediatamente l'acido fuoriuscito dalla batteria conuna soluzione di acqua e
bicarbonato di sodio.
Etichetta capacità batteria
❈ L'etichetta della batteria reale del
veicolo potrebbe differire da quella
mostrata in figura.
1. AGM60L-DIN : Nome assegnato da HYUNDAI al modello di batteria
2. 12 V : Tensione nominale
3. 60Ah (20HR) : Capacità nominale (in Amperora)
4. 100RC : Capacità di riserva nominale (in minuti)
5. 640CCA : Corrente di prova a freddo in ampere secondo SAE
6. 512A : Corrente di prova a freddo in ampere secondo EN
NOTA
OLMB073072
■
Esempio
OAEE076007

7-21
7
Manutenzione

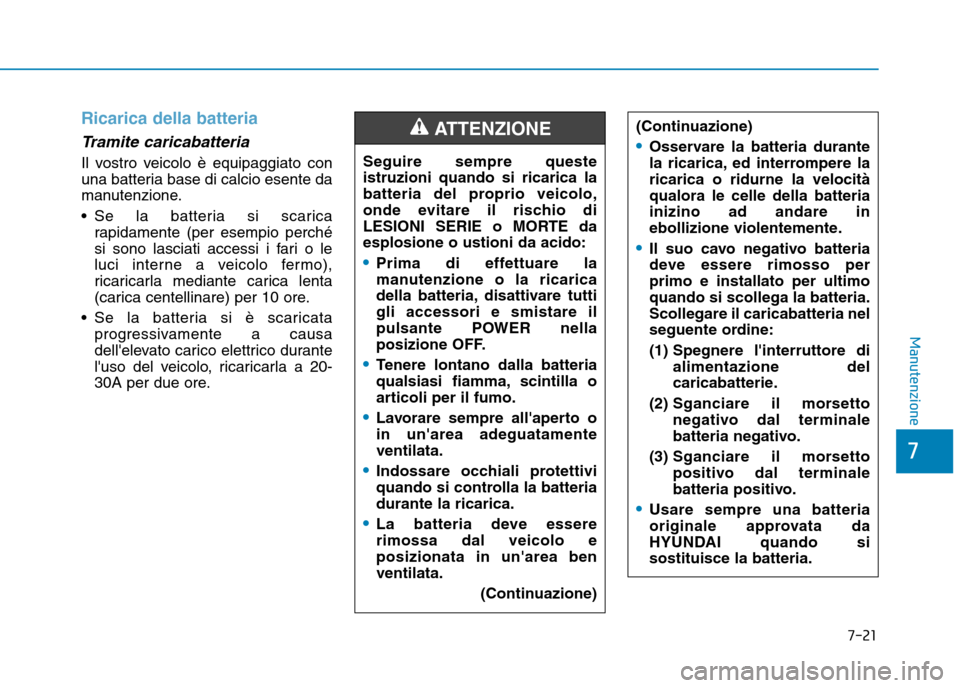

Ricarica della batteria
Tramite caricabatteria
Il vostro veicolo è equipaggiato con
una batteria base di calcio esente da
manutenzione.
Se la batteria si scaricarapidamente (per esempio perché
si sono lasciati accessi i fari o le
luci interne a veicolo fermo),
ricaricarla mediante carica lenta
(carica centellinare) per 10 ore.
Se la batteria si è scaricata progressivamente a causa
dell'elevato carico elettrico durante
l'uso del veicolo, ricaricarla a 20-
30A per due ore. Seguire sempre questeistruzioni quando si ricarica la
batteria del proprio veicolo,
onde evitare il rischio di
LESIONI SERIE o MORTE daesplosione o ustioni da acido:
Prima di effettuare la
manutenzione o la ricarica
della batteria, disattivare tuttigli accessori e smistare il
pulsante POWER nella
posizione OFF.
Tenere lontano dalla batteria
qualsiasi fiamma, scintilla o
articoli per il fumo.
Lavorare sempre all'aperto o in un'area adeguatamenteventilata.
Indossare occhiali protettivi
quando si controlla la batteriadurante la ricarica.
La batteria deve essere rimossa dal veicolo eposizionata in un'area benventilata.
(Continuazione)
ATTENZIONE (Continuazione)
Osservare la batteria durante
la ricarica, ed interrompere laricarica o ridurne la velocitàqualora le celle della batteriainizino ad andare in
ebollizione violentemente.
Il suo cavo negativo batteria
deve essere rimosso perprimo e installato per ultimoquando si scollega la batteria.Scollegare il caricabatteria nel
seguente ordine:
(1) Spegnere l'interruttore dialimentazione del
caricabatterie.
(2) Sganciare il morsetto
negativo dal terminale
batteria negativo.
(3) Sganciare il morsetto
positivo dal terminale
batteria positivo.
Usare sempre una batteria
originale approvata da
HYUNDAI quando sisostituisce la batteria.

7-22
Manutenzione

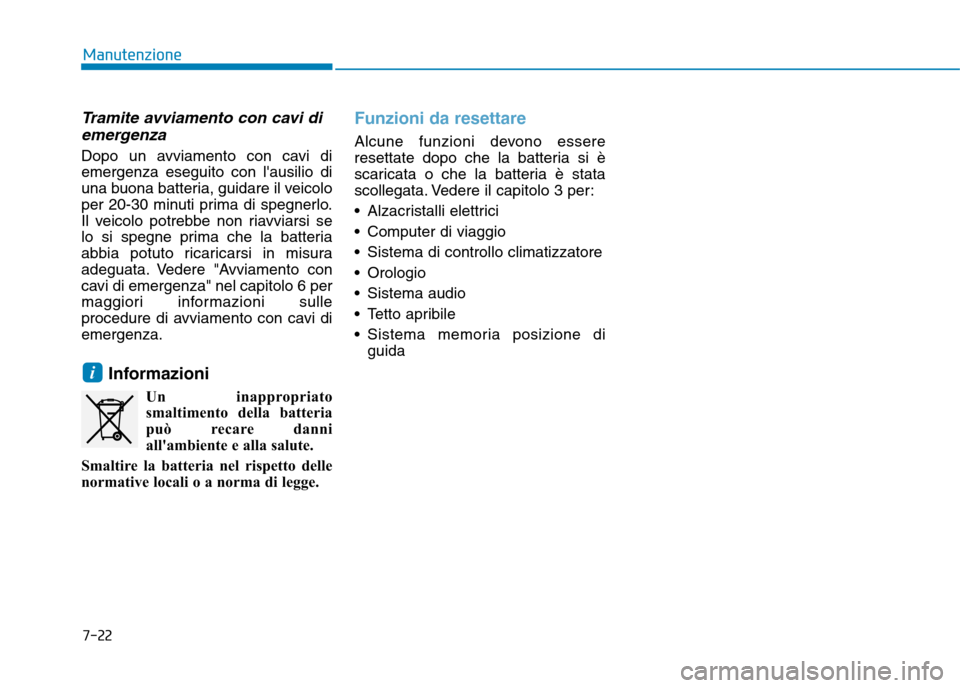

Tramite avviamento con cavi diemergenza
Dopo un avviamento con cavi di emergenza eseguito con l'ausilio di
una buona batteria, guidare il veicolo
per 20-30 minuti prima di spegnerlo.
Il veicolo potrebbe non riavviarsi se
lo si spegne prima che la batteria
abbia potuto ricaricarsi in misura
adeguata. Vedere "Avviamento con
cavi di emergenza" nel capitolo 6 per
maggiori informazioni sulle
procedure di avviamento con cavi diemergenza.
Informazioni Un inappropriatosmaltimento della batteria
può recare danni
all'ambiente e alla salute.
Smaltire la batteria nel rispetto delle
normative locali o a norma di legge.
Funzioni da resettare
Alcune funzioni devono essere
resettate dopo che la batteria si è
scaricata o che la batteria è stata
scollegata. Vedere il capitolo 3 per:
Alzacristalli elettrici
Computer di viaggio
Sistema di controllo climatizzatore
Orologio
Sistema audio
Tetto apribile
Sistema memoria posizione di guida
i
