2017 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

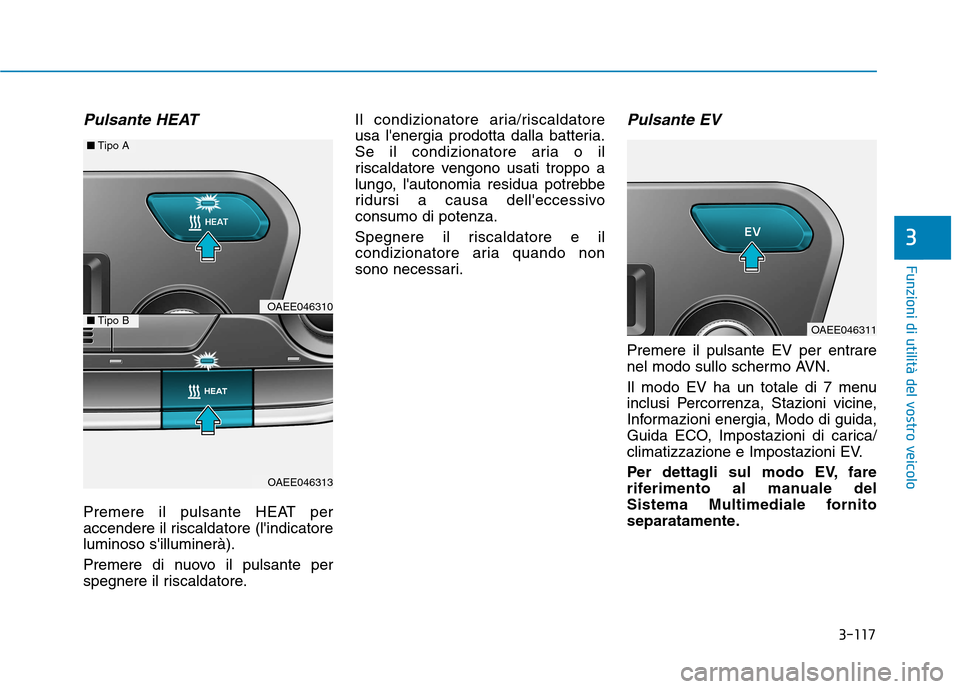

3-117
Funzioni di utilità del vostro veicolo
3
Pulsante HEAT
Premere il pulsante HEAT per
accendere il riscaldatore (l'indicatoreluminoso s'illuminerà).
Premere di nuovo il pulsante per
spegnere il riscaldatore.Il condizionatore aria/riscaldatore
usa l'energia prodotta dalla batteria.
Se il condizionatore aria o il
riscaldatore vengono usati troppo a
lungo, l'autonomia residua potrebbe
ridursi a causa dell'eccessivoconsumo di potenza.
Spegnere il riscaldatore e il
condizionatore aria quando non
sono necessari.
Pulsante EV
Premere il pulsante EV per entrare
nel modo sullo schermo AVN.
Il modo EV ha un totale di 7 menu
inclusi Percorrenza, Stazioni vicine,
Informazioni energia, Modo di guida,
Guida ECO, Impostazioni di carica/
climatizzazione e Impostazioni EV.
Per dettagli sul modo EV, fare
riferimento al manuale del
Sistema Multimediale fornito
separatamente.
OAEE046310
OAEE046313
■
Tipo A
■Tipo BOAEE046311

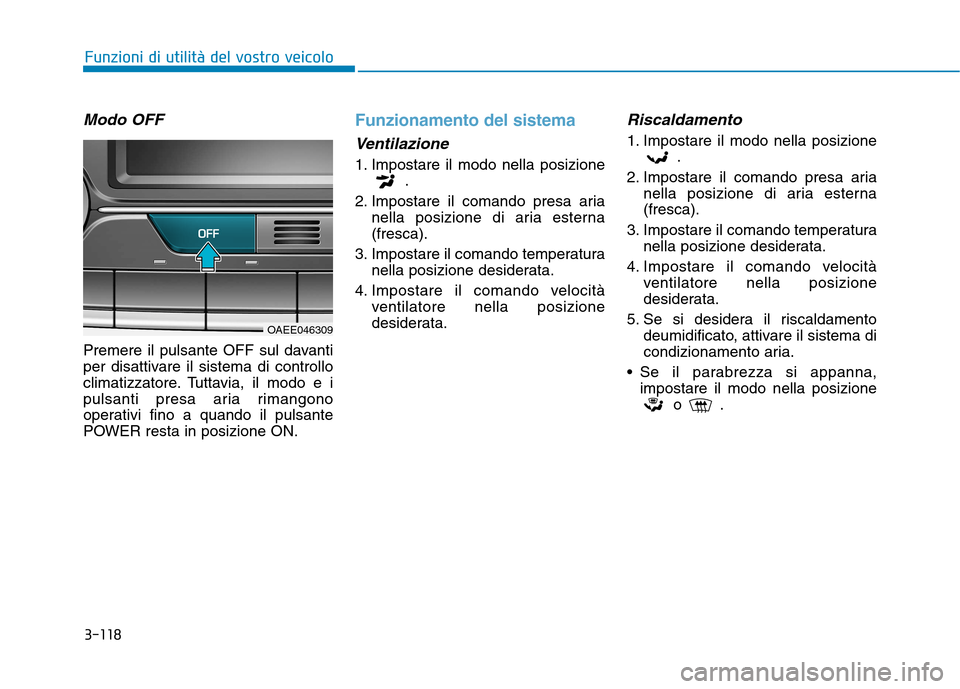

3-118
Funzioni di utilità del vostro veicolo
Modo OFF
Premere il pulsante OFF sul davanti
per disattivare il sistema di controllo
climatizzatore. Tuttavia, il modo e i
pulsanti presa aria rimangono
operativi fino a quando il pulsante
POWER resta in posizione ON.
Funzionamento del sistema
Ventilazione
1. Impostare il modo nella posizione.
2. Impostare il comando presa aria nella posizione di aria esterna (fresca).
3. Impostare il comando temperatura nella posizione desiderata.
4. Impostare il comando velocità ventilatore nella posizione
desiderata.
Riscaldamento
1. Impostare il modo nella posizione .
2. Impostare il comando presa aria nella posizione di aria esterna(fresca).
3. Impostare il comando temperatura nella posizione desiderata.
4. Impostare il comando velocità ventilatore nella posizione
desiderata.
5. Se si desidera il riscaldamento deumidificato, attivare il sistema di
condizionamento aria.
Se il parabrezza si appanna, impostare il modo nella posizione o .
OAEE046309

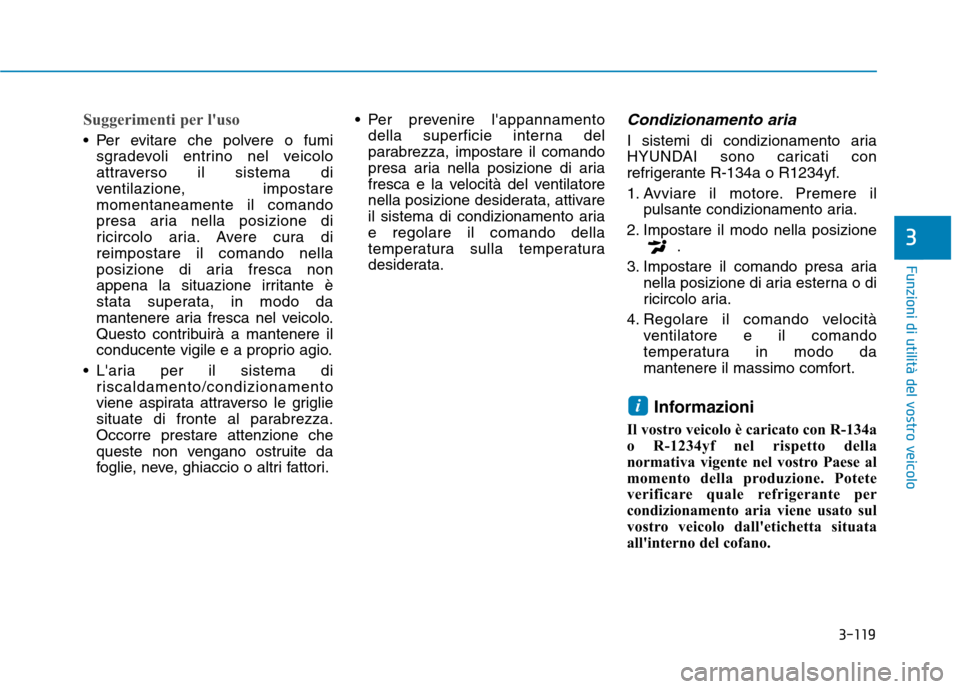

3-119
Funzioni di utilità del vostro veicolo
3
Suggerimenti per l'uso
Per evitare che polvere o fumisgradevoli entrino nel veicolo
attraverso il sistema di
ventilazione, impostaremomentaneamente il comando
presa aria nella posizione di
ricircolo aria. Avere cura direimpostare il comando nella
posizione di aria fresca non
appena la situazione irritante è
stata superata, in modo da
mantenere aria fresca nel veicolo.
Questo contribuirà a mantenere il
conducente vigile e a proprio agio.
L'aria per il sistema di riscaldamento/condizionamento
viene aspirata attraverso le griglie
situate di fronte al parabrezza.Occorre prestare attenzione che
queste non vengano ostruite da
foglie, neve, ghiaccio o altri fattori. Per prevenire l'appannamento
della superficie interna del
parabrezza, impostare il comando
presa aria nella posizione di aria
fresca e la velocità del ventilatore
nella posizione desiderata, attivare
il sistema di condizionamento ariae regolare il comando della
temperatura sulla temperatura
desiderata.
Condizionamento aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R1234yf.
1. Avviare il motore. Premere il pulsante condizionamento aria.
2. Impostare il modo nella posizione .
3. Impostare il comando presa aria nella posizione di aria esterna o di
ricircolo aria.
4. Regolare il comando velocità ventilatore e il comando
temperatura in modo da
mantenere il massimo comfort.
Informazioni
Il vostro veicolo è caricato con R-134a
o R-1234yf nel rispetto della
normativa vigente nel vostro Paese al
momento della produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
i

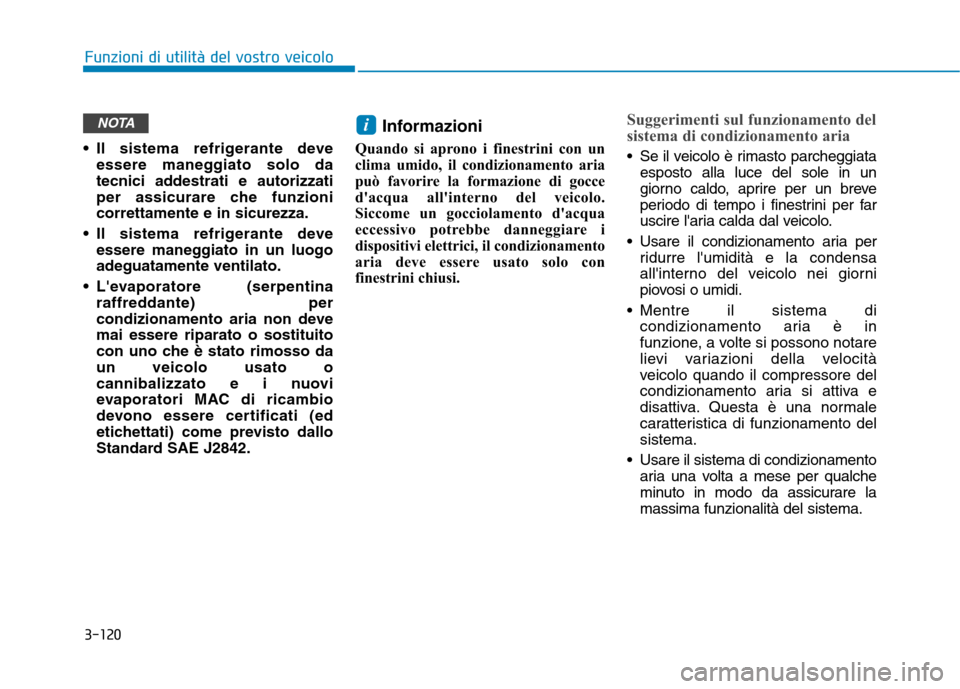

3-120
Funzioni di utilità del vostro veicolo
Il sistema refrigerante deveessere maneggiato solo da
tecnici addestrati e autorizzati
per assicurare che funzionicorrettamente e in sicurezza.
Il sistema refrigerante deve essere maneggiato in un luogoadeguatamente ventilato.
L'evaporatore (serpentina raffreddante) per
condizionamento aria non devemai essere riparato o sostituito
con uno che è stato rimosso daun veicolo usato o
cannibalizzato e i nuovi
evaporatori MAC di ricambio
devono essere certificati (ed
etichettati) come previsto dallo
Standard SAE J2842. Informazioni
Quando si aprono i finestrini con un
clima umido, il condizionamento aria
può favorire la formazione di gocce
d'acqua all'interno del veicolo.
Siccome un gocciolamento d'acqua
eccessivo potrebbe danneggiare i
dispositivi elettrici, il condizionamento
aria deve essere usato solo con
finestrini chiusi.
Suggerimenti sul funzionamento del
sistema di condizionamento aria
Se il veicolo è rimasto parcheggiata esposto alla luce del sole in un
giorno caldo, aprire per un breve
periodo di tempo i finestrini per far
uscire l'aria calda dal veicolo.
Usare il condizionamento aria per ridurre l'umidità e la condensa
all'interno del veicolo nei giorni
piovosi o umidi.
Mentre il sistema di condizionamento aria è in
funzione, a volte si possono notare
lievi variazioni della velocità
veicolo quando il compressore del
condizionamento aria si attiva e
disattiva. Questa è una normale
caratteristica di funzionamento delsistema.
Usare il sistema di condizionamento aria una volta a mese per qualche
minuto in modo da assicurare lamassima funzionalità del sistema.
iNOTA

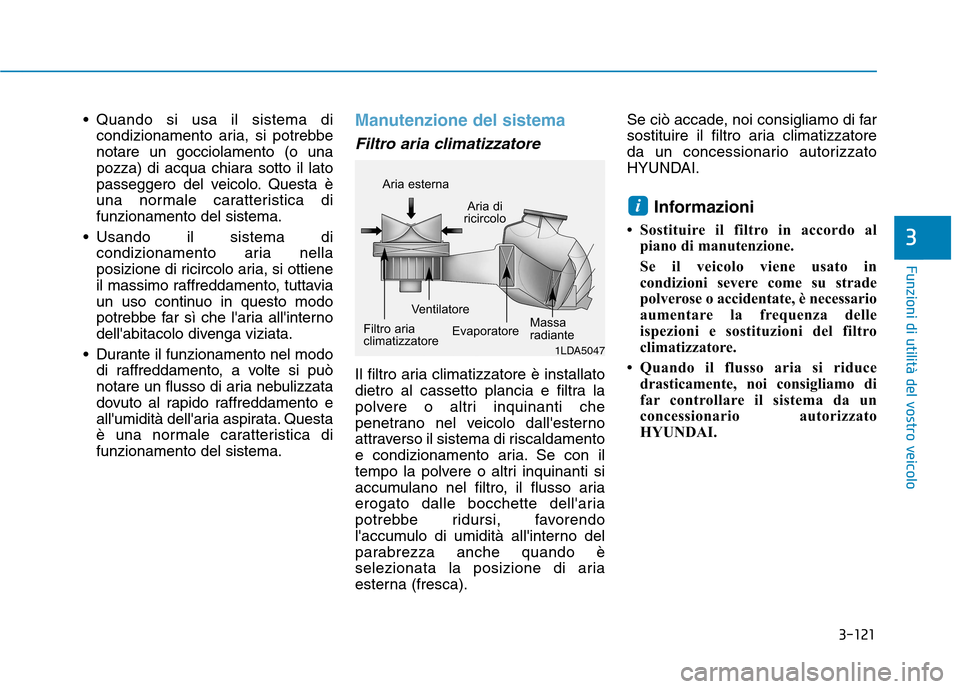

3-121
Funzioni di utilità del vostro veicolo
3
Quando si usa il sistema dicondizionamento aria, si potrebbe
notare un gocciolamento (o una
pozza) di acqua chiara sotto il lato
passeggero del veicolo. Questa è
una normale caratteristica difunzionamento del sistema.
Usando il sistema di condizionamento aria nella
posizione di ricircolo aria, si ottiene
il massimo raffreddamento, tuttavia
un uso continuo in questo modo
potrebbe far sì che l'aria all'interno
dell'abitacolo divenga viziata.
Durante il funzionamento nel modo di raffreddamento, a volte si può
notare un flusso di aria nebulizzata
dovuto al rapido raffreddamento e
all'umidità dell'aria aspirata. Questa
è una normale caratteristica difunzionamento del sistema.Manutenzione del sistema
Filtro aria climatizzatore
Il filtro aria climatizzatore è installato
dietro al cassetto plancia e filtra la
polvere o altri inquinanti che
penetrano nel veicolo dall'esterno
attraverso il sistema di riscaldamento
e condizionamento aria. Se con il
tempo la polvere o altri inquinanti si
accumulano nel filtro, il flusso aria
erogato dalle bocchette dell'aria
potrebbe ridursi, favorendo
l'accumulo di umidità all'interno del
parabrezza anche quando è
selezionata la posizione di aria
esterna (fresca). Se ciò accade, noi consigliamo di far
sostituire il filtro aria climatizzatore
da un concessionario autorizzato
HYUNDAI.
Informazioni
 Sostituire il filtro in accordo al piano di manutenzione.
Se il veicolo viene usato in
condizioni severe come su strade
polverose o accidentate, è necessario
aumentare la frequenza delle
ispezioni e sostituzioni del filtro
climatizzatore.
 Quando il flusso aria si riduce drasticamente, noi consigliamo di
far controllare il sistema da un
concessionario autorizzato
HYUNDAI.
i
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatore Ventilatore
Evaporatore Massa
radiante

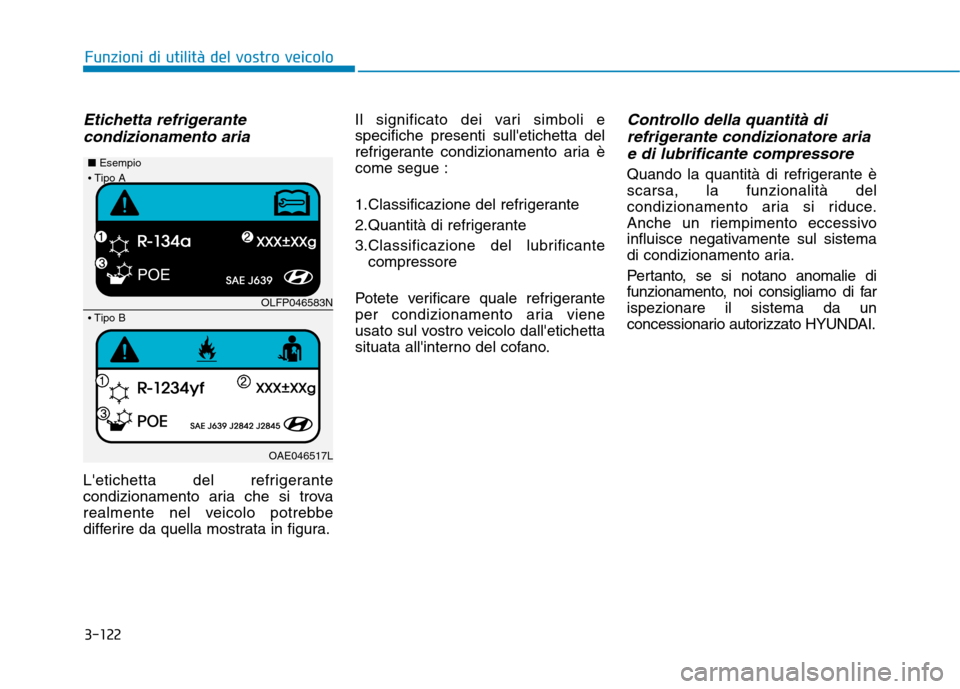

3-122
Funzioni di utilità del vostro veicolo
Etichetta refrigerantecondizionamento aria
L'etichetta del refrigerante
condizionamento aria che si trova
realmente nel veicolo potrebbe
differire da quella mostrata in figura. Il significato dei vari simboli especifiche presenti sull'etichetta del
refrigerante condizionamento aria ècome segue :
1.Classificazione del refrigerante
2.Quantità di refrigerante
3.Classificazione del lubrificante
compressore
Potete verificare quale refrigerante
per condizionamento aria viene
usato sul vostro veicolo dall'etichetta
situata all'interno del cofano.
Controllo della quantità di refrigerante condizionatore aria
e di lubrificante compressore
Quando la quantità di refrigerante èscarsa, la funzionalità del
condizionamento aria si riduce.
Anche un riempimento eccessivo
influisce negativamente sul sistema
di condizionamento aria.
Pertanto, se si notano anomalie di
funzionamento, noi consigliamo di farispezionare il sistema da un
concessionario autorizzato HYUNDAI.
POE
OLFP046583N
32(
OAE046517L
■
Esempio
 Tipo B
Tipo A

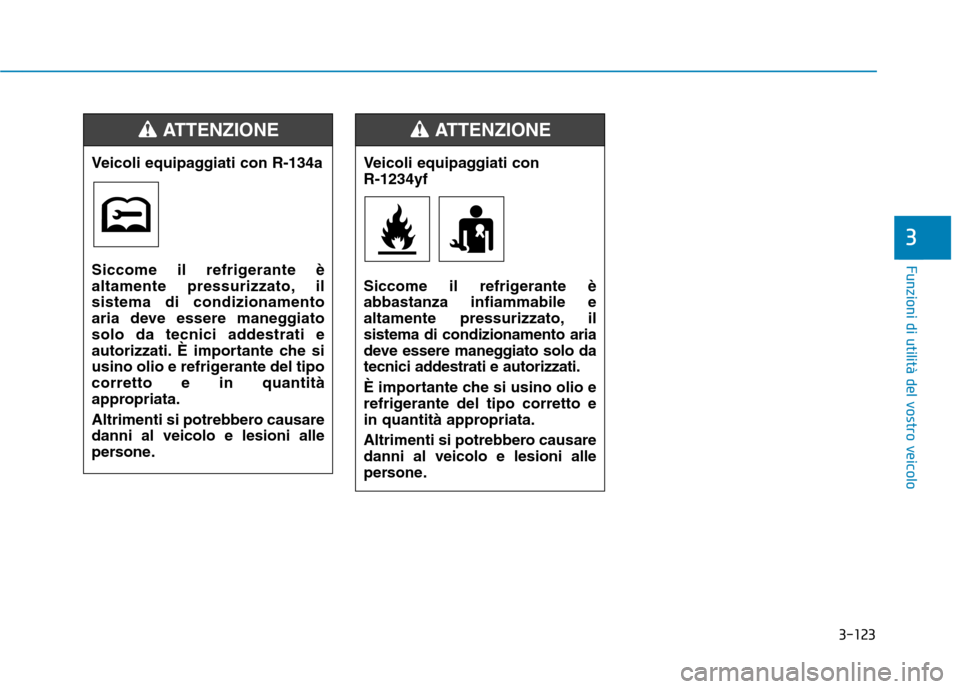

3-123
Funzioni di utilità del vostro veicolo
3
Veicoli equipaggiati con R-1234yf
Siccome il refrigerante è abbastanza infiammabile e
altamente pressurizzato, ilsistema di condizionamento aria
deve essere maneggiato solo da
tecnici addestrati e autorizzati.
È importante che si usino olio e
refrigerante del tipo corretto e
in quantità appropriata.
Altrimenti si potrebbero causare danni al veicolo e lesioni alle
persone.
ATTENZIONE
Veicoli equipaggiati con R-134a
Siccome il refrigerante è
altamente pressurizzato, ilsistema di condizionamento
aria deve essere maneggiato
solo da tecnici addestrati e
autorizzati. È importante che si
usino olio e refrigerante del tipocorretto e in quantità
appropriata.
Altrimenti si potrebbero causare danni al veicolo e lesioni alle
persone.
ATTENZIONE

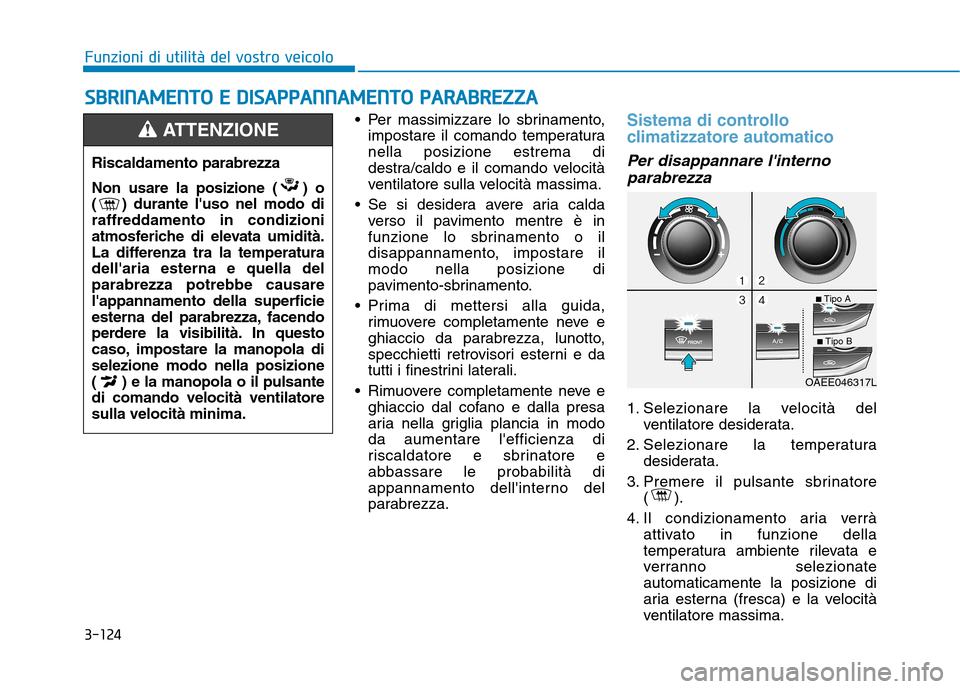

3-124
Funzioni di utilità del vostro veicoloS
S BB RRIINN AAMM EENN TTOO EE DD IISS AA PPPPAA NN NNAAMM EENN TTOO PP AA RRAA BBRREEZZ ZZAA
Per massimizzare lo sbrinamento,
impostare il comando temperatura nella posizione estrema di
destra/caldo e il comando velocità
ventilatore sulla velocità massima.
Se si desidera avere aria calda verso il pavimento mentre è in
funzione lo sbrinamento o il
disappannamento, impostare ilmodo nella posizione di
pavimento-sbrinamento.
Prima di mettersi alla guida, rimuovere completamente neve e
ghiaccio da parabrezza, lunotto,
specchietti retrovisori esterni e da
tutti i finestrini laterali.
Rimuovere completamente neve e ghiaccio dal cofano e dalla presa
aria nella griglia plancia in mododa aumentare l'efficienza di
riscaldatore e sbrinatore e
abbassare le probabilità di
appannamento dell'interno del
parabrezza.Sistema di controllo
climatizzatore automatico
Per disappannare l'interno
parabrezza
1. Selezionare la velocità del ventilatore desiderata.
2. Selezionare la temperatura desiderata.
3. Premere il pulsante sbrinatore () .
4. Il condizionamento aria verrà attivato in funzione della
temperatura ambiente rilevata e
verranno selezionateautomaticamente la posizione di
aria esterna (fresca) e la velocità
ventilatore massima.
Riscaldamento parabrezza
Non usare la posizione ( ) o
( ) durante l'uso nel modo di
raffreddamento in condizioni
atmosferiche di elevata umidità.
La differenza tra la temperaturadell'aria esterna e quella delparabrezza potrebbe causarel'appannamento della superficie
esterna del parabrezza, facendo
perdere la visibilità. In questo
caso, impostare la manopola diselezione modo nella posizione
( ) e la manopola o il pulsantedi comando velocità ventilatoresulla velocità minima.
ATTENZIONE
OAEE046317L■
Tipo A
■ Tipo B
