UPOZORNĚNÍ
199)Vyvarujte se čištění válci a/nebo
kartáči v myčkách. Vozidlo myjte pouze
ručně při použití čisticího prostředku
s neutrálním pH. Karosérii vysušte vlhkou
jelenicí. Pro čištění vozidla nesmí být
používány žádné abrazivní prostředky
a/nebo leštidla. Výkaly ptáků je nutné ihned
pečlivě omýt, protože kyselina, kterou
obsahují, je značně agresivní. Vyvarujte se
parkování pod stromy (pokud je to možné).
Rostlinné pryskyřice odstraňujte okamžitě,
protože když uschnou, je možné je
odstranit pouze pomocí abrazivních
výrobků a/nebo leštidel, což jsou
prostředky, které rozhodně
nedoporučujeme, protože mohou změnit
typickou neprůhlednost a lesk nátěru. Pro
čištění předního a zadního okna
nepoužívejte čistou kapalinu do
ostřikovačů, ale nařeďte ji vodou na 50 %.
Čistou kapalinu do ostřikovačů použijte
pouze tehdy, když je to nezbytně nutné
vzhledem k teplotním podmínkám.
200)Při mytí podvozku vozidla nebo kol
dávejte pozor, abyste si neporanili ruce.
201)Je-li vaše vozidlo vybaveno stěrači
dešťových senzorů, před mytím vozidla
deaktivujte dešťový senzor přesunutím
páčky spínače stěračů do vypnuté polohy.
V jiném případě by se při postříkání čelního
skla vodou mohly stěrače uvést do chodu,
což by mohlo vést k jejich poškození.202)Vyvarujte se příliš častému mytí
vozidla v mycích linkách, neboť jejich
kartáče mohou poškrábat lakovaný povrch
a způsobit ztrátu jeho lesku. Škrábance
budou obzvláště viditelné na vozidlech s
tmavší barvou.
203)Nikdy nestříkejte vodu na elektrické
součásti v motorovém prostoru. Mohli
byste nepříznivě ovlivnit schopnost
startování motoru. Opatrně si rovněž
počínejte při mytí podvozku, abyste
nestříkali vodu do motorového prostoru.
204)Některé typy mycího zařízení horkou
vodou mohou vystavovat vozidlo vysokému
tlaku a teplu. Tato zařízení mohou způsobit
tepelnou deformaci a poškození
pryskyřicových částí vozidla, což může mít
za následek zaplavení interiéru vozidla. Mezi
karoserií vozidla a mycí tryskou tedy
udržujte dostatečnou vzdálenost alespoň
70 cm. Rovněž při mytí v okolí oken dveří
držte trysku v minimální vzdálenosti 70 cm
a kolmo k proskleným plochám.
205)Po umytí pomalu jeďte s vozidlem a
současně zlehka opakovaně sešlápněte
brzdový pedál, čímž vysušíte brzdy.
Ponecháte-li brzdy mokré, může dojít ke
snížení brzdného výkonu. Rovněž hrozí
jejich zamrznutí nebo vyřazení z provozu v
důsledku koroze, což může znemožnit
rozjetí s vozidlem.206)Při použití automatické mycí linky
věnujte pozornost následujícím položkám a
rovněž prostudujte návod k obsluze nebo
se poraďte s obsluhou mycí linky. V případě
nedodržení následujícího postupu hrozí
nebezpečí poškození vašeho vozidla: 1 –
sklopená vnější zpětná zrcátka; 2 – stažená
anténa, pokud je vozidlo opatřené
stahovací anténou; Odstraněná anténa,
pokud je vozidlo opatřené prutovou
anténou. 3 – ramínka stěračů jsou zajištěna
v poloze páskou; 4 – je-li vaše vozidlo
vybaveno stěrači dešťových senzorů,
deaktivujte dešťový senzor přesunutím
páčky spínače stěračů do vypnuté polohy.
207)Není dobré používat vosky s obsahem
brusných částic.
208)Nepoužívejte kartáč nebo jiné tvrdé
nástroje, jež by mohly poškodit plastový
povrch součástí.
209)Na plastové součásti neaplikujte
benzín, lehký olej, brzdové kapaliny,
motorové oleje, maziva, ředidla a kyselinu
sírovou (elektrolyt akumulátoru), jež by
mohly způsobit prasknutí, tvorbu skvrn
nebo odbarvení plastových dílů. Pokud tyto
látky přijdou do styku s plastovými díly,
otřete je měkkým hadrem, jelenicí nebo
jiným prostředkem a vodným roztokem
neutrálního čisticího prostředku, neprodleně
poté znečištěné díly opláchněte vodou.
210)Na kola nepoužívejte kartáč nebo jiné
tvrdé předměty. Mohli byste jimi kola
poškrábat.
211)Nepoužívejte čisticí prostředek, který
obsahuje abrazivní částice, nebo takový,
který je kyselinotvorný nebo alkalický.
Takové prostředky by mohly způsobit
změnu zabarvení nebo odbarvení
povrchové úpravy na kolech.
271

212)Přímo nestříkejte horkou vodu pomocí
parního čističe nebo jiného prostředku.
213)Kontakt s mořskou vodou a
produktem pro odstraňování námrazy na
vozovce může způsobit vznik koroze.
Takové látky co nejdříve opláchněte.
UPOZORNĚNÍ
6)Čistící prostředky znečišťují životní
prostředí. Vozidlo myjte pouze v zařízeních,
která jsou vybavena systémem zpracování
odpadních vod vznikajících při tomto typu
činnosti.
272
SERVIS A ÚDRŽBA

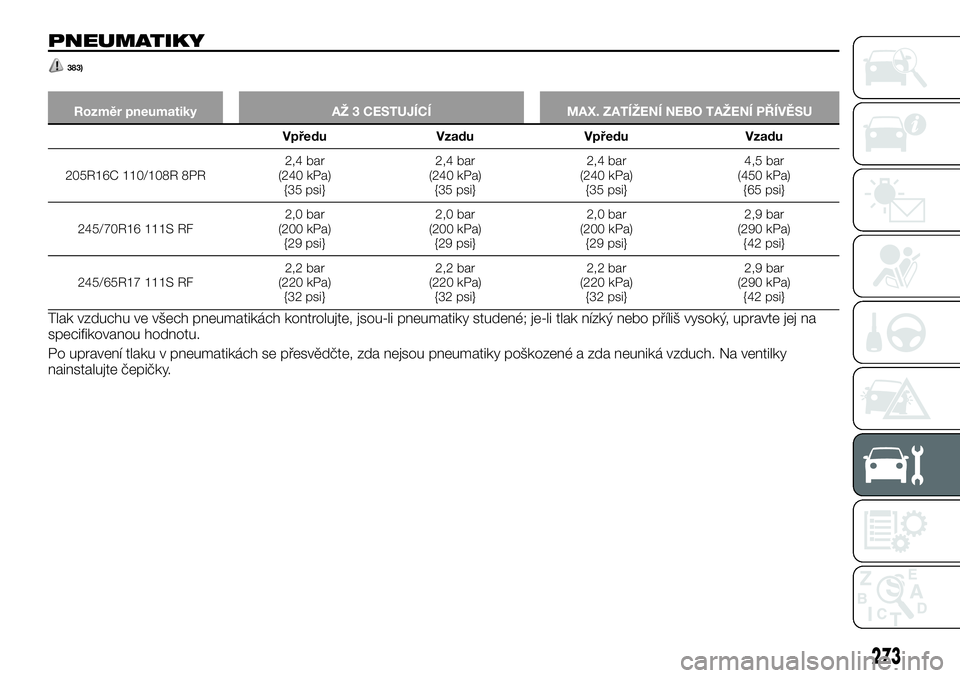

PNEUMATIKY
383)
Rozměr pneumatiky AŽ 3 CESTUJÍCÍ MAX. ZATÍŽENÍ NEBO TAŽENÍ PŘÍVĚSU
Vpředu Vzadu Vpředu Vzadu
205R16C 110/108R 8PR2,4 bar
(240 kPa)
{35 psi}2,4 bar
(240 kPa)
{35 psi}2,4 bar
(240 kPa)
{35 psi}4,5 bar
(450 kPa)
{65 psi}
245/70R16 111S RF2,0 bar
(200 kPa)
{29 psi}2,0 bar
(200 kPa)
{29 psi}2,0 bar
(200 kPa)
{29 psi}2,9 bar
(290 kPa)
{42 psi}
245/65R17 111S RF2,2 bar
(220 kPa)
{32 psi}2,2 bar
(220 kPa)
{32 psi}2,2 bar
(220 kPa)
{32 psi}2,9 bar
(290 kPa)
{42 psi}
Tlak vzduchu ve všech pneumatikách kontrolujte, jsou-li pneumatiky studené; je-li tlak nízký nebo příliš vysoký, upravte jej na
specifikovanou hodnotu.
Po upravení tlaku v pneumatikách se přesvědčte, zda nejsou pneumatiky poškozené a zda neuniká vzduch. Na ventilky
nainstalujte čepičky.
273

Stav kola
384) 385) 386)
214)
1. Umístění indikátoru opotřebení
běhounu
2. Indikátor opotřebení běhounu
Přesvědčte se, zda nejsou v
pneumatikách zářezy, praskliny či jiná
poškození. Jsou-li v pneumatikách
hluboké zářezy nebo praskliny, vyměňte
je. Přesvědčte se, zda v žádných
pneumatikách nejsou kusy kovů nebo
suti.
Použití ojetých pneumatik může být
velmi nebezpečné, neboť hrozí větší
pravděpodobnost smyku nebo
aquaplaningu. Hloubka dezénu
pneumatik musí být vyšší než 1,6 mm,
aby pneumatiky splňovaly minimální
požadavky pro bezpečné použití.
Nejméně 3 mm u zimních pneumatik (u
příslušné verze vozidla).Je-li pneumatika opotřebena, na jejím
povrchu se objeví indikátor opotřebení
běhounu, což značí, že pneumatika již
nesplňuje minimální požadavky pro
bezpečné použití. Pokud se tyto
ukazatele opotřebení objeví,
pneumatiky je nutné vyměnit za nové.
Je-li nutné vyměnit jakoukoli
pneumatiku u vozidla s pohonem čtyř
kol, vyměňte všechny pneumatiky
najednou.
Výměna pneumatik a kol
215) 216)
Záměna pneumatik
Opotřebení pneumatik se liší podle
stavu vozidla, stavu vozovky a jízdních
zvyků jednotlivých řidičů. Chcete-li
zajistit stejnoměrné opotřebení
pneumatik a prodloužit jejich životnost,
je doporučeno zaměňovat pneumatiky,
jakmile zjistíte abnormální opotřebení,
nebo pokaždé, kdy je patrný rozdíl v
opotřebení předních a zadních
pneumatik.
Při záměně pneumatik kontrolujte jejich
nerovnoměrné opotřebení a poškození.
Abnormální opotřebení je obvykle
způsobeno nesprávným tlakem v
pneumatikách, nesprávnou sbíhavostí
kol, nevyvážeností kol nebo
nadměrným brzděním. Chcete-li zjistit
příčinu nepravidelného opotřebení
běhounu, obraťte se na autorizovaného
prodejce Fiat.
387)
217) 218)
467AA0002549
468AHE100140
274
SERVIS A ÚDRŽBA

Zimní pneumatiky
387)
219) 220)
Zimní pneumatiky je doporučeno
používat při jízdě po zasněžené a
zledovatělé silnici. Aby byla zajištěna
jízdní stabilita, na všechna čtyři kola
montujte zimní pneumatiky stejného
rozměru a vzoru běhounu. Zimní
pneumatiky opotřebené více než o 50
% již není vhodné používat jako zimní
pneumatiky. Pneumatiky by měly mít
vzorek hluboký nejméně 3 mm (u
příslušné verze vozidla). Zimní
pneumatiky, jež nesplňují specifikace,
se nesmí používat.
Pozn. Zákony a předpisy týkající se
zimních pneumatik (rychlost jízdy,
požadované použití, typ apod.) se liší.
Zjistěte si a dodržujte zákony a předpisy
platné v oblasti, kterou hodláte
projíždět.Pozn. Jsou-li na vašem vozidle použity
matice s nákružkem, zaměňte je za
kuželové matice, pokud hodláte použít
ocelová kola.
Pozn. U některých verzí vozidla je na
zimních pneumatikách M&S vyznačena
povolená rychlost takto:
QMS: do 160 km/h
TMS: do 190 km/hV případě, že je v
technickém průkazu vyznačena vyšší
rychlost, je nutno tuto výše uvedenou
nižší rychlost v každém případě
dodržovat a do výhledu řidiče umístit
štítek s upozorněním na tuto nižší
rychlost.
Trakční sněhové zařízení
(sněhové řetězy)
Je-li nutné použít trakční sněhové
zařízení (sněhové řetězy), musí být
nainstalováno pouze na hnací kola
(zadní) v souladu s pokyny výrobce.
U vozidel s pohonem 4 kol (4WD) je
nutné trakční sněhové zařízení (sněhové
řetězy) montovat na zadní kola, na která
je přednostně přenášen hnací výkon.
Používejte jen takové trakční sněhové
zařízení (sněhové řetězy), jenž je určeno
k použití s pneumatikami
namontovanými na vozidle: trakční
sněhové zařízení (sněhové řetězy)
nesprávné velikosti nebo typu může
způsobit poškození karoserie vozidla.
Před montáží trakčního sněhového
zařízení (sněhových řetězů) se poraďte
s autorizovaným servisem Fiat.Maximální výška trakčního sněhového
zařízení (sněhových řetězů) je
následující:
Rozměr
pneumatikyRozměr
kolaMaximální
výška řetězu
(mm)
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
Při jízdě s namontovaným trakčním
sněhovým zařízením (sněhovými řetězy)
na pneumatikách nejezděte rychlostí
vyšší než 50 km/h. Pokud najedete na
vozovku nepokrytou sněhem,
neprodleně zastavte a trakční sněhové
zařízení (sněhové řetězy) demontujte.
221) 222) 223) 224) 225) 226) 227) 228)
Zákony a předpisy týkající se použití
trakčního sněhového zařízení
(sněhových řetězů) se mohou lišit. Vždy
dodržujte místní zákony a předpisy. Ve
většině zemí zákon zakazuje používat
trakční sněhové zařízení (sněhové
řetězy) na vozovkách nepokrytých
sněhem.
469AA0002552
275

POZOR
383)Při jízdě s opotřebenými, poškozenými
nebo nesprávně nahuštěnými
pneumatikami může dojít ke ztrátě kontroly
nebo explozi pneumatik, což může vést k
nehodě s vážným nebo smrtelným
zraněním.
384)Nezapomeňte, že správná přilnavost
vašeho vozidla závisí také na správném
tlaku pneumatik.
385)Pokud je tlak příliš nízký, pneumatika
se přehřívá a může tak dojít k jejímu
vážnému poškození.
386)Nikdy nenechávejte obnovovat
povrchovou úpravu slitinových ráfků
procesem, který vyžaduje teplotu vyšší než
150 °C. Mohlo by dojít k narušení
mechanických vlastností kol.
387)Nepřehazujte pneumatiky z pravé
strany vozidla na levou stranu ani naopak.
UPOZORNĚNÍ
214)Vždy používejte pneumatiky stejné
velikosti, stejného typu a značky a stejného
opotřebení. Při použití pneumatik různé
velikosti, značek nebo různé míry
opotřebení se zvýší teplota oleje v
diferenciálu, což může vést k poškození
hnacího systému. Hnací ústrojí bude navíc
vystaveno nadměrnému zatížení, což může
vést k únikům oleje, zadírání součástí a
jiným vážných závadám.215)Nepoužívejte takové pneumatiky,
jejichž rozměry se liší od uvedených
hodnot, a společně nepoužívejte různé typy
pneumatik, neboť se může ohrozit
bezpečnost jízdy.
216)I když jsou rozměr ráfku a odsazení
kola shodné se specifikovaným typem kola,
jeho tvar může zabránit jeho správné
montáži. Před použitím kol, které vlastníte,
se poraďte s prodejcem Fiat.
217)Jsou-li na pneumatikách přítomny
šipky (A) označující správný směr otáčení,
samostatně zaměňujte přední a zadní
pneumatiky na levé straně vozidla a přední
a zadní pneumatiky na pravé straně vozidla.
Každou pneumatiku ponechejte na původní
straně vozidla. Při montáži pneumatik se
přesvědčte, zda šipky označují správný
směr otáčení kol, když se vozidlo pohybuje
dopředu. U každého kola, jehož šipky
ukazují nesprávným směrem, nebude využit
jeho úplný potenciál.
218)Nepoužívejte společně různé typy
pneumatik. Při použití různých typů
pneumatik se může ovlivnit výkon vozidla a
bezpečnost.
219)Pokud jsou použity pneumatiky určené
pro nižší rychlosti, než je uvedeno
v registračním dokumentu, nepřekračujte
maximální rychlost odpovídající maximální
přípustné rychlosti použitých pneumatik.
220)Dodržujte maximální povolenou
rychlost zimních pneumatik a omezení
rychlosti stanovené silničními předpisy.
221)Zařízení pro jízdu po sněhu
(sněhových řetězů) montujte na přehledném
rovném úseku vozovky, kde můžete
bezpečně vystoupit z vozidla a bude na vás
dobře vidět.222)Nemontujte trakční sněhové zařízení
(sněhové řetězy) dříve, než je potřebné.
Dojde k opotřebení pneumatik a povrchu
vozovky.
223)Po ujetí přibližně 100–300 metrů
zastavte a trakční sněhové zařízení
(sněhové řetězy) dotáhněte.
224)Jezděte opatrně a nepřekračujte
rychlost 50 km/h. Pamatujte, že trakční
sněhové zařízení (sněhové řetězy) není
určeno k předcházení nehodám.
225)Při montáži trakčního sněhového
zařízení (sněhových řetězů) na pneumatiky
dávejte pozor, aby nepoškodilo disk kola
nebo karoserii.
226)Při jízdě s trakčním sněhovým
zařízením (sněhovými řetězy) může dojít k
poškození hliníkových kol. Při montáži
trakčního sněhového zařízení (sněhových
řetězů) na hliníková kola je třeba dávat
pozor, aby se žádná část trakčního
sněhového zařízení (sněhových řetězů) a
spojky nedotýkala kola.
227)Při montáži nebo demontáži trakčního
sněhového zařízení (sněhových řetězů)
dávejte pozor, abyste si neporanili ruce a
jiné části těla o ostré hrany karoserie
vozidla.
228)Trakční sněhové zařízení (sněhové
řetězy) montujte pouze na zadní pneumatiky
a co nejvíce jej utáhněte a správně zajistěte
jeho konce.
276
SERVIS A ÚDRŽBA

TECHNICKÉ SPECIFIKACE
V této kapitole jsou uvedeny veškeré
informace, pomocí kterých lépe
porozumíte tomu, jak je vaše vozidlo
vyrobeno a jak pracuje prostřednictvím
údajů, tabulek a grafických zobrazení.
Informace jsou uvedeny nejen pro
nadšence a techniky, ale také pro ty,
kteří chtějí znát veškeré podrobnosti o
svém vozidle.ZNAČENÍ VOZIDLA...........278
TECHNICKÉ ÚDAJE MOTORU . . .279
ROZMĚRY VOZIDLA..........281
VÝKON VOZIDLA............287
HMOTNOSTI VOZIDLA........288
ELEKTRICKÝ SYSTÉM........293
PNEUMATIKY A KOLA.........294
OBJEMY NÁPLNÍ............295
KAPALINY A MAZIVA..........298
SPOTŘEBA PALIVA / EMISE CO
2.301
277

ZNAČENÍ VOZIDLA
Identifikační číslo vozidla (VIN)
Identifikační číslo vozidla je vyraženo v
místě vyznačeném na obrázku.
Štítek s identifikační číslem vozidla
(pouze vozidla s řízením vpravo)
Identifikační číslo vozidla je vyraženo na
štítku přinýtovaném k levému přednímu
rohu karosérie. Štítek je vidět přes čelní
sklo.Kódový štítek s informacemi o
vozidle
Kódový štítek s informacemi o vozidle je
v místě vyznačeném na obrázku.
Na štítku jsou uvedeny kód modelu,
model motoru, model převodovky,
barevný kód karoserie apod.Toto číslo použijte prosím při
objednávání náhradních dílů.
1. Kód modelu
2. Kód modelu motoru
3. Kód modelu převodovky
4. Poměr rozvodovky
5. Kód barvy karoserie
6. Kód interiéru
7. Kód volitelné výbavy
Model/číslo motoru
Model motoru a číslo motoru jsou
vyraženy na bloku válců motoru, viz
obrázky.
470AHA101413
471AHA113380
472AHA106535
473AA0117333
474AHA101426
278
TECHNICKÉ SPECIFIKACE
