2017 FIAT FULLBACK Návod k použití a údržbě (in Czech)

PLNĚNÍ PALIVOVÉ
NÁDRŽE
94) 95) 96) 97) 98) 99) 100) 101) 102) 103) 104)
Objem palivové nádrže: 75 litrů.
1. Než začnete plnit nádrž palivem,
zastavte motor.
2. Plnicí otvor palivové nádrže je
umístěn v levé zadní části vozu.
Typ 1,2
1. Otevřete dvířka palivové nádrže
pomocí uvolňovací páčky umístěné pod
přístrojovou deskou.
2. Otevřete plnicí otvor palivové nádrže
pomalým otočením uzávěru palivové
nádrže proti směru hodinových ručiček.A — Sejmout
B — Zavřít
Během plnění nádrže palivem zavěste
uzávěr palivové nádrže na háček (A)
umístěný na vnitřní straně dvířek
palivové nádrže.
173AHA105802
174AHA105815
175AHA105189
176AHA102032
177AHZ101069
87

Typ 3
1. Otevřete kryt (1). Vložte klíč do
uzávěru (2) a odemkněte ho.
2. Otočte uzávěr a sejměte ho.
105)
3. Vložte tankovací pistoli co nejhlouběji
do plnicího otvoru palivové nádrže.
4. Jakmile se tankovací pistole
automaticky zastaví, nezkoušejte už
přidávat žádné další palivo.5. Pro zavření palivové nádrže, pomalu
otočte uzávěrem palivové nádrže po
směru hodinových ručiček, dokud
neuslyšíte klapnutí, a poté jemným
tlakem zavřete dvířka palivové nádrže.
POZOR
94)Při manipulaci s palivem dodržujte
bezpečnostní předpisy vyvěšené na
garážích a čerpacích stanicích.
95)Palivo je vysoce hořlavé a výbušné. Při
neopatrné manipulaci s ním můžete skončit
s popáleninami nebo jiným vážným
zraněním. Při doplňování paliva vždy
vypínejte motor vozu a vyhněte se
otevřenému ohni, jiskrám a kuřáckým
potřebám. S palivem manipulujte vždy jen v
dobře větraných venkovních prostorách.
96)Před sejmutím uzávěru palivové nádrže
se nezapomeňte zbavit elektrostatického
náboje dotykem na kovovou část vozidla
nebo čerpacího stojanu. Jakýkoli
elektrostatický náboj na vašem těle by mohl
způsobit přeskok jiskry, který by mohla
zapálit palivové výpary.
97)Celý proces doplňování paliva (otevření
dvířek palivové nádrže, sejmutí uzávěru
palivové nádrže, atd.) provádějte pouze vy
sami. Nedovolte žádné jiné osobě přiblížit
se k plnicímu otvoru palivové nádrže.
Pokud byste dovolili někomu pomáhat
vám, a dotyčná osoba by měla na sobě
elektrostatický náboj, mohlo by dojít ke
vznícení palivových výparů.98)Neodcházejte od plnicího otvoru
palivové nádrže, dokud není doplňování
paliva dokončeno. Pokud byste odešli a
dělali mezitím něco jiného (například sedli si
do sedadla), mohli byste tím získat nový
elektrostatický náboj.
99)Dávejte pozor, abyste se nenadýchali
palivových výparů. Palivo obsahuje
jedovaté látky.
100)Při doplňování paliva mějte dveře i
okna vozu zavřené. Pokud by zůstaly
otevřené, palivové výpary by se mohly
dostat dovnitř.
101)Pokud je nutné vyměnit uzávěr
palivové nádrže, použijte pouze originální
značkovou součástku Fiatu.
102)Protože palivová soustava vozu může
být pod tlakem, snímejte uzávěr palivové
nádrže pomalu. Tím se uvolní jakýkoli
přetlak nebo podtlak, který mohl vzniknout
v palivové nádrži. Pokud při snímání
uzávěru palivové nádrže uslyšíte syčení,
počkejte se sejmutím uzávěru, dokud
syčení neustane. Jinak by mohlo dojít k
vyšplíchnutí paliva z nádrže a poranění vás
nebo jiných osob.
103)Nenasazujte na plnicí otvor žádný
objekt/zátku, které nejsou pro toto vozidlo
určeny. Použití nevyhovujících
předmětů/zátek by mohlo způsobit nárůst
tlaku uvnitř nádrže, což vede k
nebezpečným situacím.
104)Nepoužívejte mobilní telefon v blízkosti
čerpací stanice: nebezpečí vzniku požáru.
105)Tankovací pistoli nenaklánějte.178AHZ100990
179AHA106203
88
SEZNAMTE SE SE SVÝM VOZEM

NASTOUPENÍ DO
VOZIDLA
VYSTOUPENÍ Z
VOZIDLA
106)
POZOR
106)Aby se předešlo uklouznutí nebo
poškození nalakovaného povrchu,
nestoupejte na kryt boční stupačky (A).
180AHA113612
89

SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM
Tato část brožury obsahuje všechny
informace, které potřebujete vědět,
abyste dokázali porozumět,
interpretovat a správně používat
přístrojový panel.PŘÍSTROJE................91
INFORMAČNÍ DISPLEJ.........91
INDIKAČNÍ A VÝSTRAŽNÉ
KONTROLKY...............100
90
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM

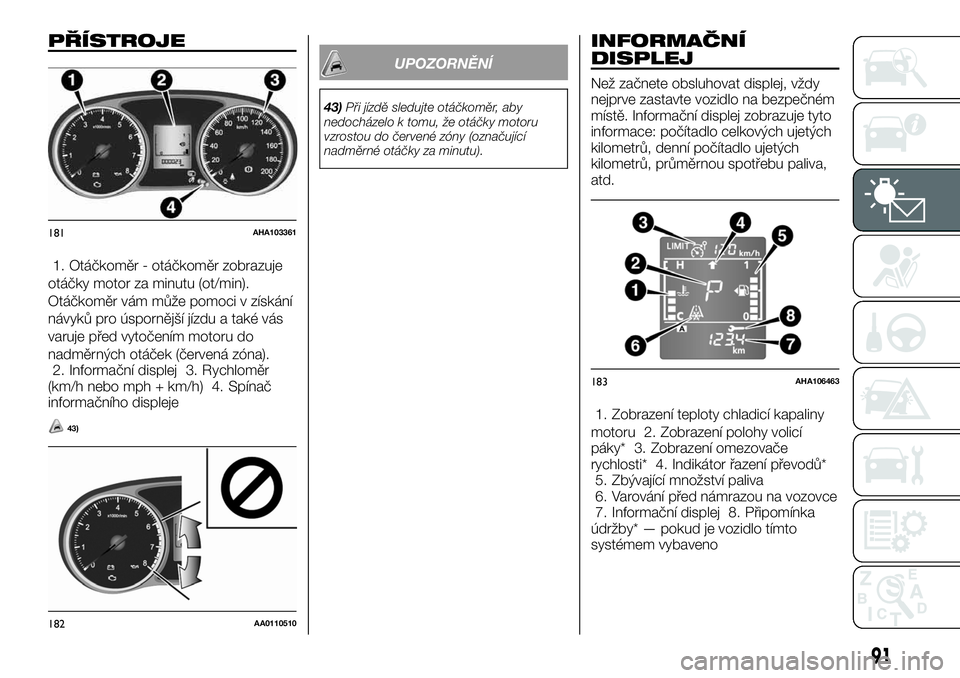

PŘÍSTROJE
1. Otáčkoměr - otáčkoměr zobrazuje
otáčky motor za minutu (ot/min).
Otáčkoměr vám může pomoci v získání
návyků pro úspornější jízdu a také vás
varuje před vytočením motoru do
nadměrných otáček (červená zóna).
2. Informační displej 3. Rychloměr
(km/h nebo mph + km/h) 4. Spínač
informačního displeje
43)
UPOZORNĚNÍ
43)Při jízdě sledujte otáčkoměr, aby
nedocházelo k tomu, že otáčky motoru
vzrostou do červené zóny (označující
nadměrné otáčky za minutu).
INFORMAČNÍ
DISPLEJ
Než začnete obsluhovat displej, vždy
nejprve zastavte vozidlo na bezpečném
místě. Informační displej zobrazuje tyto
informace: počítadlo celkových ujetých
kilometrů, denní počítadlo ujetých
kilometrů, průměrnou spotřebu paliva,
atd.
1. Zobrazení teploty chladicí kapaliny
motoru 2. Zobrazení polohy volicí
páky* 3. Zobrazení omezovače
rychlosti* 4. Indikátor řazení převodů*
5. Zbývající množství paliva
6. Varování před námrazou na vozovce
7. Informační displej 8. Připomínka
údržby* — pokud je vozidlo tímto
systémem vybaveno
181AHA103361
182AA0110510
183AHA106463
91

Pozn. Když je spínač zapalování nebo
provozní režim ve stavu OFF, omezovač
rychlosti, indikátor řazení převodů,
poloha volicí páky, zbývající množství
paliva, teplota chladicí kapaliny motoru
a varování před námrazou na vozovce
se nezobrazují.
92
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM

INFORMAČNÍ DISPLEJ
Pokaždé, když stisknete spínač informačního displeje (A), zobrazení na displeji se přepne v následujícím pořadí.
1. Počitadlo kilometrů 2. Denní počítadlo ujetých kilometrů A 3. Denní počítadlo ujetých kilometrů B 4. Ovládání osvětlení
přístrojů 5. Zobrazení dojezdové vzdálenosti 6. Zobrazení průměrné spotřeby paliva 7. Displej Start&Stop* 8. Zobrazení
venkovní teploty* 9. Připomínka údržby (vzdálenost) 10. Připomínka údržby (měsíc)
* — pokud je vozidlo tímto systémem vybaveno
Pozn. Když je spínač zapalování nebo provozní režim ve stavu OFF, dojezdová vzdálenost, průměrná spotřeba paliva a
venkovní teplota se nezobrazují.
Pozn. Za jízdy se připomínka údržby nezobrazuje ani při stisknutí spínače informačního displeje.
184AH1100371
93

Počitadlo kilometrů
Počítadlo celkových ujetých kilometrů
zobrazuje celkovou ujetou vzdálenost
vozidla
Denní počítadlo ujetých kilometrů
Denní počítadlo ujetých kilometrů
zobrazuje vzdálenost ujetou mezi
dvěma body.
Příklad použití denního počítadla
ujetých kilometrůAaB.
Je možné současně měřit dvě ujeté
vzdálenosti: z domova pomocí
počítadlaAazurčitého bodu na cestě
pomocí počítadla B.
Jak resetovat denní počítadlo
ujetých kilometrů
Přidržte spínač informačního displeje
stisknutý po dobu minimálně 2 sekund
a počítadlo se vrátí na 0. Resetuje se
pouze aktuálně zobrazené počítadlo.
Příklad
Pokud je zobrazeno denní počítadlo
ujetých kilometrů A, resetuje se pouze
počítadlo A.
Pozn. Pokud dojde k odpojení kabelů
akumulátoru, paměti denních počítadel
ujetých kilometrůAiBsevymažou,
takže obě počítadla budou zobrazovat
"0".
Ovládání osvětlení přístrojů
Pokaždé, když stisknete a podržíte
spínač informačního displeje (2) na
nejméně 2 sekundy, zazní zvuk a změní
se jas osvětlení přístrojů.Pozn. Můžete nastavit 8 různých úrovní
pro případy, kdy obrysová světla svítí a
kdy ne. Každým snížením jasu o dvě
úrovně zhasne jeden segment
zobrazující úroveň jasu.
Pozn. Pokud je vozidlo vybaveno
automatickým ovládáním světel, tak
pokud je ovládací spínač světel v jiné
poloze než "OFF", osvětlení přístrojů se
automaticky přepne na nastavenou
úroveň v závislosti na úrovni světla
kolem vozidla.
Pozn. Když je spínač zapalování vypnut
nebo provozní režim nastaven na OFF,
úroveň jasu osvětlení přístrojů se uloží.
Zobrazení dojezdové vzdálenosti
Zobrazuje přibližnou dojezdovou
vzdálenost (kolik kilometrů nebo mil
můžete ještě ujet). Pokud dojezdová
vzdálenost klesne pod 50 km (30 mil),
zobrazí se pouze “---”.Pozn. Dojezdová vzdálenost se počítá
podle dat o spotřebě paliva. Ty se
mohou měnit v závislosti na jízdních
podmínkách a jízdních návycích.
Považujte zobrazenou dojezdovou
vzdálenost pouze za orientační údaj.
Pozn. Když dotankujete palivo v nádrži,
dojezdová vzdálenost se aktualizuje.
Pokud však přidáte pouze malé
množství paliva, správná hodnota se
nezobrazí. Dotankujte proto plnou
nádrž, kdykoli to bude možné.
Pozn. V některých případech se
zobrazená dojezdová vzdálenost může
změnit, pokud zaparkujete na extrémně
prudkém svahu. Je to způsobeno
přeléváním paliva v nádrži a není to
příznak žádné poruchy.
Pozn. V nastavení zobrazení lze změnit
preferované jednotky (kilometry nebo
míle). Viz "Změna nastavení funkcí".
Zobrazení průměrné spotřeby
paliva
Zobrazuje průměrnou spotřebu paliva
od posledního resetování do
současnosti. Resetovací režim
zobrazení průměrné spotřeby paliva lze
přepínat mezi automatickým a ručním.
Informace o tom, jak změnit nastavení
zobrazení průměrné spotřeby paliva
najdete ve "Změna nastavení funkcí".
Pozn. Zobrazení průměrné spotřeby
paliva lze resetovat zvlášť pro režim
automatického resetování a pro režim
manuálního resetování.
185AHA101282
94
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM
