2017 FIAT FULLBACK Betriebsanleitung (in German)

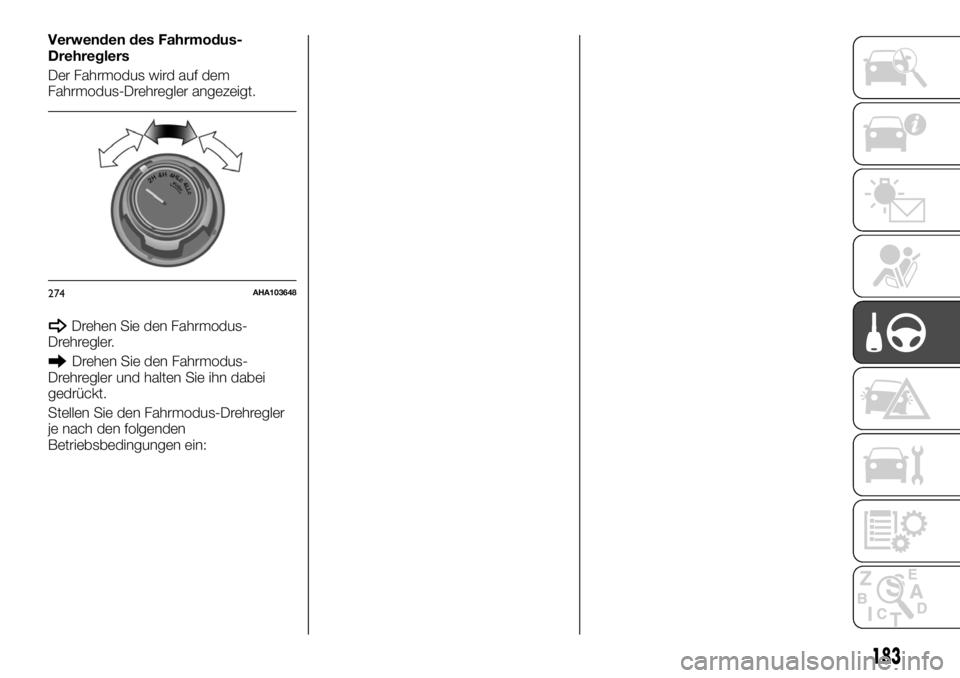

Verwenden des Fahrmodus-
Drehreglers
Der Fahrmodus wird auf dem
Fahrmodus-Drehregler angezeigt.
Drehen Sie den Fahrmodus-
Drehregler.
Drehen Sie den Fahrmodus-
Drehregler und halten Sie ihn dabei
gedrückt.
Stellen Sie den Fahrmodus-Drehregler
je nach den folgenden
Betriebsbedingungen ein:
274AHA103648
183

Umschalten von zu Vorgehen bei Fahrzeugen mit Schaltgetriebe
2H 4HDer Fahrmodus-Drehregler kann bei stehendem Fahrzeug oder während der Fahrt
betätigt werden. Wenn das Fahrzeug steht, schalten Sie in den Leerlauf („N“), bevor
Sie den Fahrmodus-Drehregler betätigen. Während der Fahrt und nur wenn das
Fahrzeug geradeaus gelenkt werden kann, lassen Sie das Gaspedal los, bevor Sie
den Fahrmodus-Drehregler betätigen. 4H 2H oder 4HLc
4HLc 4H
4HLc 4LLcHalten Sie das Fahrzeug an, treten Sie das Kupplungspedal bis zum Boden durch
und betätigen Sie den Fahrmodus-Drehregler. Halten Sie das Kupplungspedal
gedrückt, solange die Kontrollleuchte für Zweirad-/Allradantrieb blinkt. 4LLc 4HLc
Umschalten von zu Vorgehen bei Fahrzeugen mit Automatikgetriebe
2H 4HDer Fahrmodus-Drehregler kann bei stehendem Fahrzeug oder während der Fahrt
betätigt werden. Wenn das Fahrzeug steht, stellen Sie den Wählhebel auf „N“
(NEUTRAL), bevor Sie den Fahrmodus-Drehregler betätigen. Während der Fahrt und
nur wenn das Fahrzeug geradeaus gelenkt werden kann, stellen Sie den Wählhebel
auf „D“ (FAHREN) und lassen Sie das Gaspedal los, bevor Sie den Fahrmodus-
Drehregler betätigen. 4H 2H oder 4HLc
4HLc 4H
4HLc 4LLcHalten Sie das Fahrzeug an, stellen Sie den Wählhebel auf „N“ (NEUTRAL) und
betätigen Sie den Fahrmodus-Drehregler. Wenn die Umschaltung erfolgt, solange
der Wählhebel auf eine andere Position als „N“ (NEUTRAL) gestellt ist, ist unter
Umständen ein Getriebegeräusch zu hören und es wird möglicherweise kein Gang
eingelegt. 4LLc 4HLc
Das Umschalten zwischen „2H“, „4H“ und „4HLc“ mit dem Fahrmodus-Drehregler darf nur bei Geschwindigkeiten unter
100 km/h erfolgen.
Versuchen Sie nie, während der Fahrt von „4HLc“ zu „4LLc“ zu schalten.
Wenn Sie bei Kälte während der Fahrt zwischen „2H“, „4H“ und „4HLc“ umschalten, sind möglicherweise Geräusche vom
Verteilergetriebe zu hören. Bei Kälte empfiehlt es sich, den Gang bei stehendem Fahrzeug zu wechseln.
Beim Umschalten zwischen „4LLc“ und „4HLc“ sind möglicherweise Geräusche vom Verteilergetriebe zu hören.
Wenn bei stehendem Fahrzeug mit dem Fahrmodus-Drehregler zwischen „2H“, „4H“ und „4HLc“ umgeschaltet wird, blinkt die
Kontrollleuchte für Zweirad-/Allradantrieb während der Bereichswahl. Warten Sie, bis die Kontrollleuchte leuchtet, und fahren
Sie dann langsam und normal weiter. Siehe „Kontrollleuchte für Zwei-/Allradantrieb und Untersetzungs-Kontrollleuchte“.
184
START UND BETRIEB

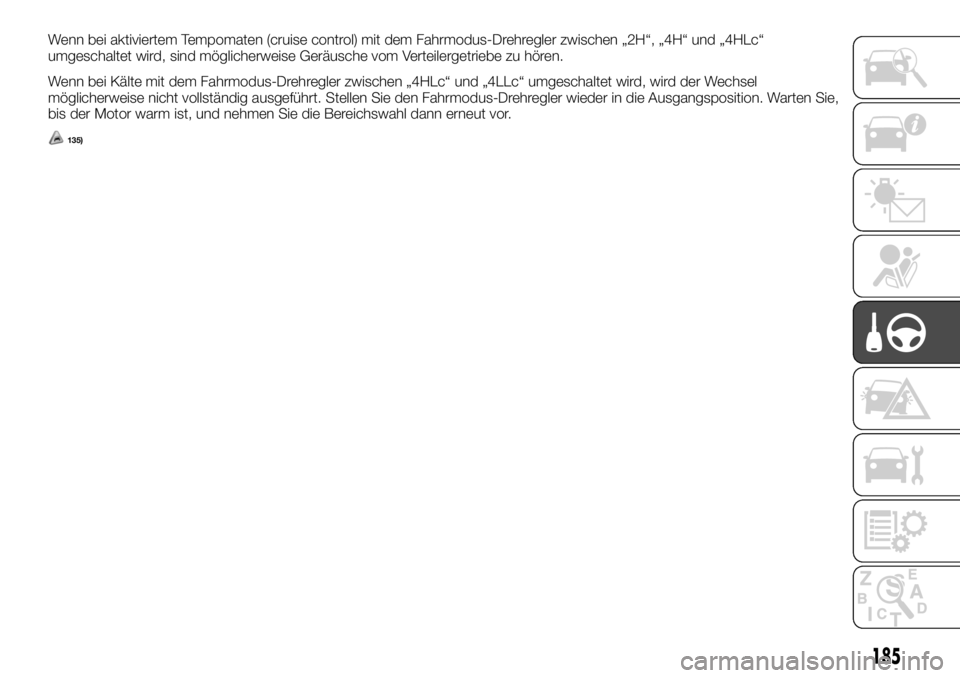

Wenn bei aktiviertem Tempomaten (cruise control) mit dem Fahrmodus-Drehregler zwischen „2H“, „4H“ und „4HLc“
umgeschaltet wird, sind möglicherweise Geräusche vom Verteilergetriebe zu hören.
Wenn bei Kälte mit dem Fahrmodus-Drehregler zwischen „4HLc“ und „4LLc“ umgeschaltet wird, wird der Wechsel
möglicherweise nicht vollständig ausgeführt. Stellen Sie den Fahrmodus-Drehregler wieder in die Ausgangsposition. Warten Sie,
bis der Motor warm ist, und nehmen Sie die Bereichswahl dann erneut vor.
135)
185

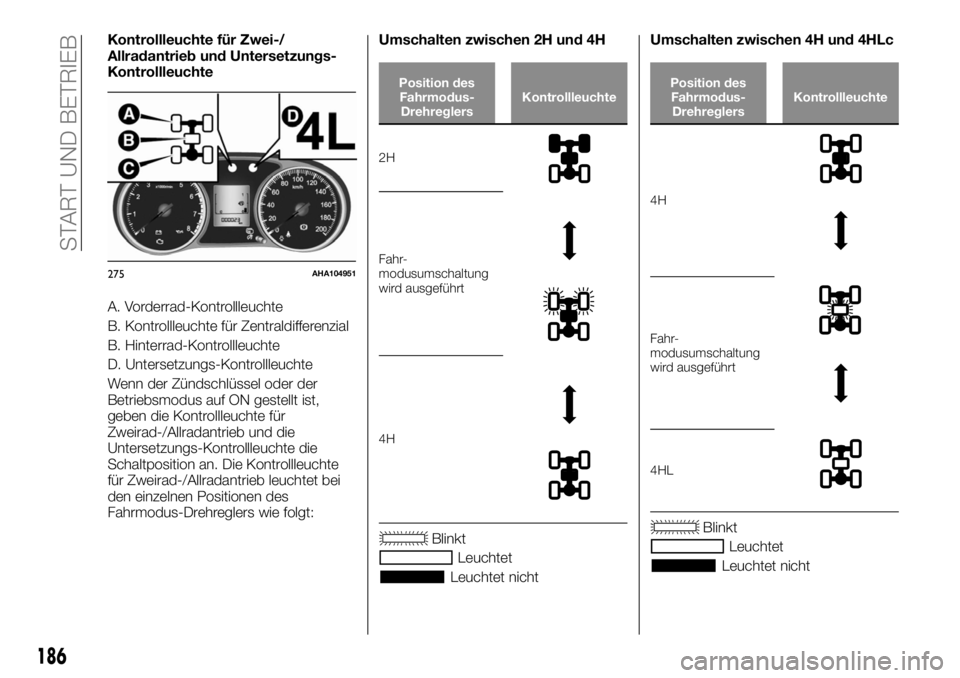

Kontrollleuchte für Zwei-/
Allradantrieb und Untersetzungs-
Kontrollleuchte
A. Vorderrad-Kontrollleuchte
B. Kontrollleuchte für Zentraldifferenzial
B. Hinterrad-Kontrollleuchte
D. Untersetzungs-Kontrollleuchte
Wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist,
geben die Kontrollleuchte für
Zweirad-/Allradantrieb und die
Untersetzungs-Kontrollleuchte die
Schaltposition an. Die Kontrollleuchte
für Zweirad-/Allradantrieb leuchtet bei
den einzelnen Positionen des
Fahrmodus-Drehreglers wie folgt:Umschalten zwischen 2H und 4H
Position des
Fahrmodus-
DrehreglersKontrollleuchte
2H
Fahr-
modusumschaltung
wird ausgeführt
4H
Blinkt
Leuchtet
Leuchtet nichtUmschalten zwischen 4H und 4HLc
Position des
Fahrmodus-
DrehreglersKontrollleuchte
4H
Fahr-
modusumschaltung
wird ausgeführt
4HL
Blinkt
Leuchtet
Leuchtet nicht
275AHA104951
186
START UND BETRIEB

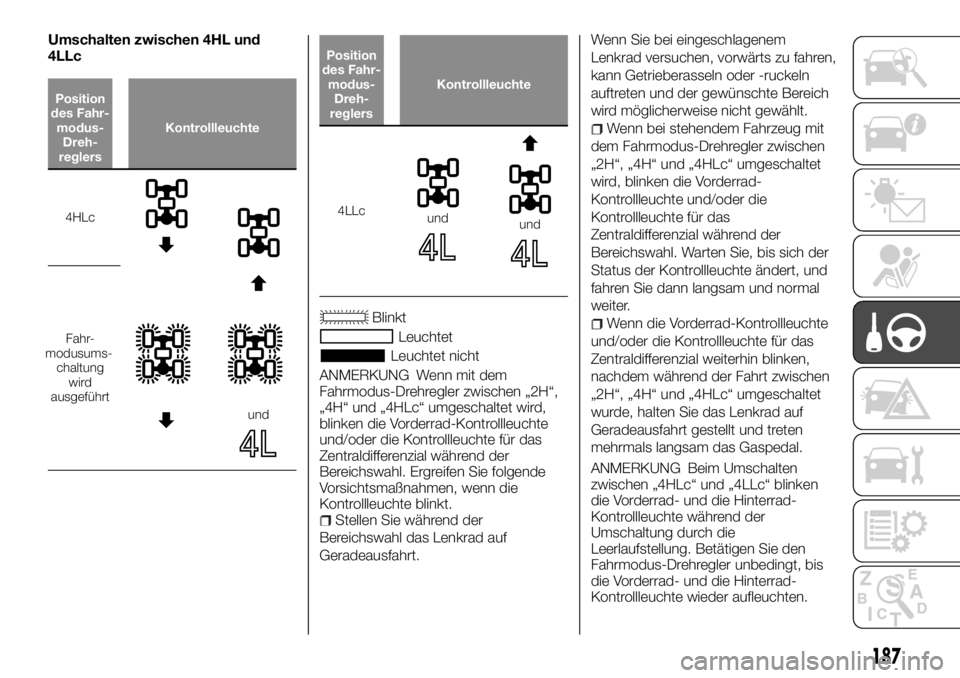

Umschalten zwischen 4HL und
4LLc
Position
des Fahr-
modus-
Dreh-
reglersKontrollleuchte
4HLc
Fahr-
modusums-
chaltung
wird
ausgeführt
und
Position
des Fahr-
modus-
Dreh-
reglersKontrollleuchte
4LLcundund
Blinkt
Leuchtet
Leuchtet nicht
ANMERKUNG Wenn mit dem
Fahrmodus-Drehregler zwischen „2H“,
„4H“ und „4HLc“ umgeschaltet wird,
blinken die Vorderrad-Kontrollleuchte
und/oder die Kontrollleuchte für das
Zentraldifferenzial während der
Bereichswahl. Ergreifen Sie folgende
Vorsichtsmaßnahmen, wenn die
Kontrollleuchte blinkt.
Stellen Sie während der
Bereichswahl das Lenkrad auf
Geradeausfahrt.Wenn Sie bei eingeschlagenem
Lenkrad versuchen, vorwärts zu fahren,
kann Getrieberasseln oder -ruckeln
auftreten und der gewünschte Bereich
wird möglicherweise nicht gewählt.
Wenn bei stehendem Fahrzeug mit
dem Fahrmodus-Drehregler zwischen
„2H“, „4H“ und „4HLc“ umgeschaltet
wird, blinken die Vorderrad-
Kontrollleuchte und/oder die
Kontrollleuchte für das
Zentraldifferenzial während der
Bereichswahl. Warten Sie, bis sich der
Status der Kontrollleuchte ändert, und
fahren Sie dann langsam und normal
weiter.
Wenn die Vorderrad-Kontrollleuchte
und/oder die Kontrollleuchte für das
Zentraldifferenzial weiterhin blinken,
nachdem während der Fahrt zwischen
„2H“, „4H“ und „4HLc“ umgeschaltet
wurde, halten Sie das Lenkrad auf
Geradeausfahrt gestellt und treten
mehrmals langsam das Gaspedal.
ANMERKUNG Beim Umschalten
zwischen „4HLc“ und „4LLc“ blinken
die Vorderrad- und die Hinterrad-
Kontrollleuchte während der
Umschaltung durch die
Leerlaufstellung. Betätigen Sie den
Fahrmodus-Drehregler unbedingt, bis
die Vorderrad- und die Hinterrad-
Kontrollleuchte wieder aufleuchten.
187

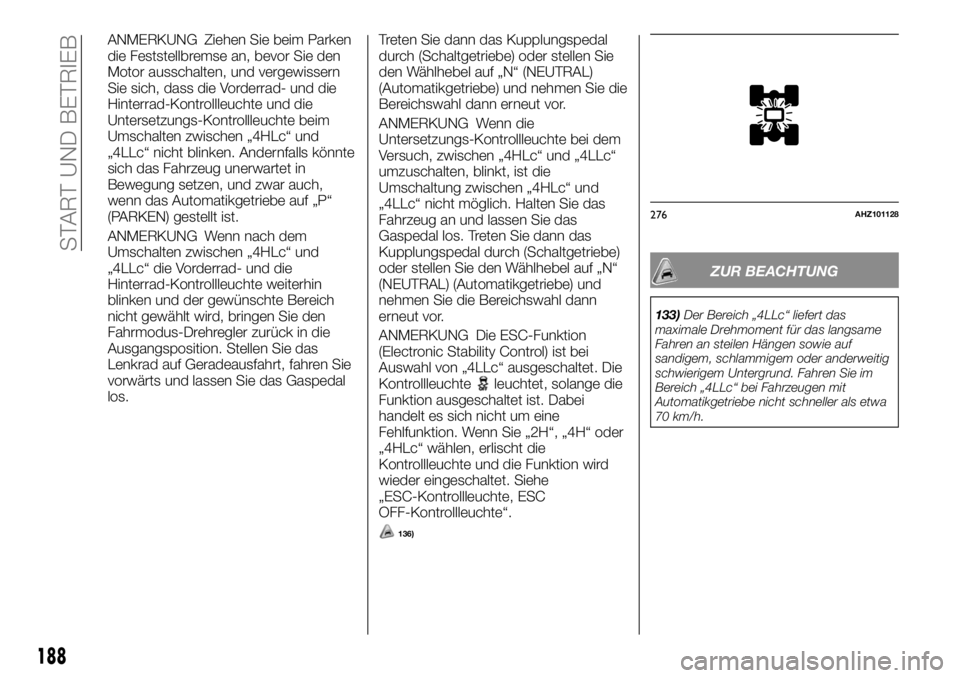

ANMERKUNG Ziehen Sie beim Parken
die Feststellbremse an, bevor Sie den
Motor ausschalten, und vergewissern
Sie sich, dass die Vorderrad- und die
Hinterrad-Kontrollleuchte und die
Untersetzungs-Kontrollleuchte beim
Umschalten zwischen „4HLc“ und
„4LLc“ nicht blinken. Andernfalls könnte
sich das Fahrzeug unerwartet in
Bewegung setzen, und zwar auch,
wenn das Automatikgetriebe auf „P“
(PARKEN) gestellt ist.
ANMERKUNG Wenn nach dem
Umschalten zwischen „4HLc“ und
„4LLc“ die Vorderrad- und die
Hinterrad-Kontrollleuchte weiterhin
blinken und der gewünschte Bereich
nicht gewählt wird, bringen Sie den
Fahrmodus-Drehregler zurück in die
Ausgangsposition. Stellen Sie das
Lenkrad auf Geradeausfahrt, fahren Sie
vorwärts und lassen Sie das Gaspedal
los.Treten Sie dann das Kupplungspedal
durch (Schaltgetriebe) oder stellen Sie
den Wählhebel auf „N“ (NEUTRAL)
(Automatikgetriebe) und nehmen Sie die
Bereichswahl dann erneut vor.
ANMERKUNG Wenn die
Untersetzungs-Kontrollleuchte bei dem
Versuch, zwischen „4HLc“ und „4LLc“
umzuschalten, blinkt, ist die
Umschaltung zwischen „4HLc“ und
„4LLc“ nicht möglich. Halten Sie das
Fahrzeug an und lassen Sie das
Gaspedal los. Treten Sie dann das
Kupplungspedal durch (Schaltgetriebe)
oder stellen Sie den Wählhebel auf „N“
(NEUTRAL) (Automatikgetriebe) und
nehmen Sie die Bereichswahl dann
erneut vor.
ANMERKUNG Die ESC-Funktion
(Electronic Stability Control) ist bei
Auswahl von „4LLc“ ausgeschaltet. Die
Kontrollleuchte
leuchtet, solange die
Funktion ausgeschaltet ist. Dabei
handelt es sich nicht um eine
Fehlfunktion. Wenn Sie „2H“, „4H“ oder
„4HLc“ wählen, erlischt die
Kontrollleuchte und die Funktion wird
wieder eingeschaltet. Siehe
„ESC-Kontrollleuchte, ESC
OFF-Kontrollleuchte“.
136)
ZUR BEACHTUNG
133)Der Bereich „4LLc“ liefert das
maximale Drehmoment für das langsame
Fahren an steilen Hängen sowie auf
sandigem, schlammigem oder anderweitig
schwierigem Untergrund. Fahren Sie im
Bereich „4LLc“ bei Fahrzeugen mit
Automatikgetriebe nicht schneller als etwa
70 km/h.
276AHZ101128
188
START UND BETRIEB

134)Verwenden Sie den Bereich „4HLc“
oder „4LLc“ nicht auf trockenen,
asphaltierten Straßen und Autobahnen.
Andernfalls kann es zu übermäßigem
Reifenverschleiß, erhöhtem
Kraftstoffverbrauch und höherer
Geräuschentwicklung kommen. Außerdem
kann die Temperatur des Differenzialöls
steigen, was zu Schäden am
Antriebssystem führen kann. Zudem wird
der Antriebsstrang einer übermäßigen
Belastung ausgesetzt, die zu Ölaustritt,
festgefressenen Komponenten oder
anderen schwerwiegenden Problemen
führt. Wählen Sie auf trockenen,
asphaltierten Straßen und Autobahnen
immer den Bereich „2H“ oder „4H“.
135)Betätigen Sie nicht den
Fahrmodus-Drehregler, wenn die
Hinterräder des Fahrzeugs auf Schnee oder
Eis rutschen.
136)Bei einem Problem im
Umschaltsystem wird eine
Schutzvorrichtung aktiviert. Die Vorderrad-
und die Hinterrad-Kontrollleuchte
erlöschen, die Kontrollleuchte für das
Zentraldifferenzial blinkt schnell (zweimal
pro Sekunde) und das Umschalten ist nicht
mehr möglich Abb. 276. Stellen Sie das
Fahrzeug an einer sicheren Stelle ab und
schalten Sie den Motor einen Moment aus.
Lassen Sie den Motor wieder an. Die
Kontrollleuchte sollte jetzt wie üblich
funktionieren. Wenn die Kontrollleuchten
weiterhin blinken, lassen Sie das Fahrzeug
möglichst bald von einer Fiat-Werkstatt
überprüfen.HINTERE
DIFFERENZIALS-
PERRE
(bei entsprechender Ausstattung)
Wenn eins der Räder durchdreht und
das Fahrzeug selbst mit dem
Allradantrieb nicht mehr freigefahren
werden kann, können Sie mit dem
Schalter für die hintere
Differenzialsperre (A) diese aktivieren,
um die Traktion zu verbessern.
Verwenden der hinteren
Differenzialsperre
1. Bringen Sie das Fahrzeug zum
Stillstand.
2. Stellen Sie den Fahrmodus-
Drehregler auf „4L“ oder „4H“ (Easy
Select 4WD) bzw. „4LLc“ oder „4HLc“
(Super Select 4WD II).
3. Zum Einschalten der hinteren
Differenzialsperre drücken Sie den
entsprechenden Schalter (A).4. Zum Ausschalten der hinteren
Differenzialsperre drücken Sie den
entsprechenden Schalter (B).
137)
Die hintere Differenzialsperre funktioniert
nicht, wenn der Fahrmodus-Drehregler
auf „2H“ (Easy Select 4WD), „2H“ oder
„4H“ (Super Select 4WD II) gestellt ist.
Wenn das hintere Differenzial gesperrt
ist und der Fahrmodus-Drehregler auf
„4L“ oder „4H“ (Easy Select 4WD) bzw.
„4LLc“ oder „4HLc“ (Super Select 4WD
II) gestellt ist, wird das hintere
Differenzial automatisch entsperrt,
sobald Sie den Fahrmodus-Drehregler
auf „2H“ (Easy Select 4WD), „2H“ oder
„4H“ (Super Select 4WD II) stellen.
277AHA106069
278AHA106072
189

Kontrollleuchte für hintere
Differenzialsperre
Wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt wird,
leuchtet die Kontrollleuchte für die
hintere Differenzialsperre (A) im
Kombiinstrument einige Sekunden lang
und zeigt dann den Betriebsstatus der
hinteren Differenzialsperre (ein- oder
ausgeschaltet) an.Auch die Kontrollleuchte für
Zweirad-/Allradantrieb leuchtet einige
Sekunden lang auf, wenn Sie den
Zündschlüssel oder den Betriebsmodus
auf ON stellen. Siehe „Kontrollleuchte
für Zweirad-/Allradantrieb“. Die
Kontrollleuchte für die hintere
Differenzialsperre blinkt oder leuchtet
stetig, je nach Status der hinteren
Differenzialsperre (durch Drücken des
entsprechenden Schalters festgelegt).
Betriebs-
status der
hinteren
Differenzials-
perreKontrollleuchte für
hintere
Differenzialsperre
Easy
Select
4WDSuper
Select
4WD II
Hintere
Differenzialsperre
ausgeschaltet
Umschalten
wird ausgeführt
Hintere
Differenzialsperre
eingeschaltet
Blinkt
Leuchtet
Leuchtet nichtDie Kontrollleuchte blinkt, während die
hintere Differenzialsperre ein- bzw.
ausgeschaltet wird. Sobald die
Umschaltung erfolgt ist, leuchtet die
Kontrollleuchte stetig oder erlischt.
ESC (elektronisches
Stabilitätsprogramm) und ABS sind
ausgeschaltet, solange die hintere
Differenzialsperre eingeschaltet ist. Die
ESC-Kontrollleuchte, die ESC
OFF-Kontrollleuchte und die
ABS-Warnleuchte leuchten, solange
diese Funktionen deaktiviert sind. Dabei
handelt es sich nicht um eine
Fehlfunktion. Sobald die hintere
Differenzialsperre ausgeschaltet wird,
erlöschen die Leuchten und
funktionieren wieder normal. Siehe
„ABS-Warnleuchte“, „ESC-
Kontrollleuchte, ESC OFF-
Kontrollleuchte“.
Wenn die Kontrollleuchte weiterhin
blinkt, nachdem der Schalter gedrückt
wurde, um die hintere Differenzialsperre
auszuschalten, halten Sie das Lenkrad
auf Geradeausfahrt gestellt und treten
mehrmals langsam das Gaspedal und
lassen es wieder los.
279AHA104980
280AHA104993
190
START UND BETRIEB
