2017 FIAT FULLBACK Betriebsanleitung (in German)

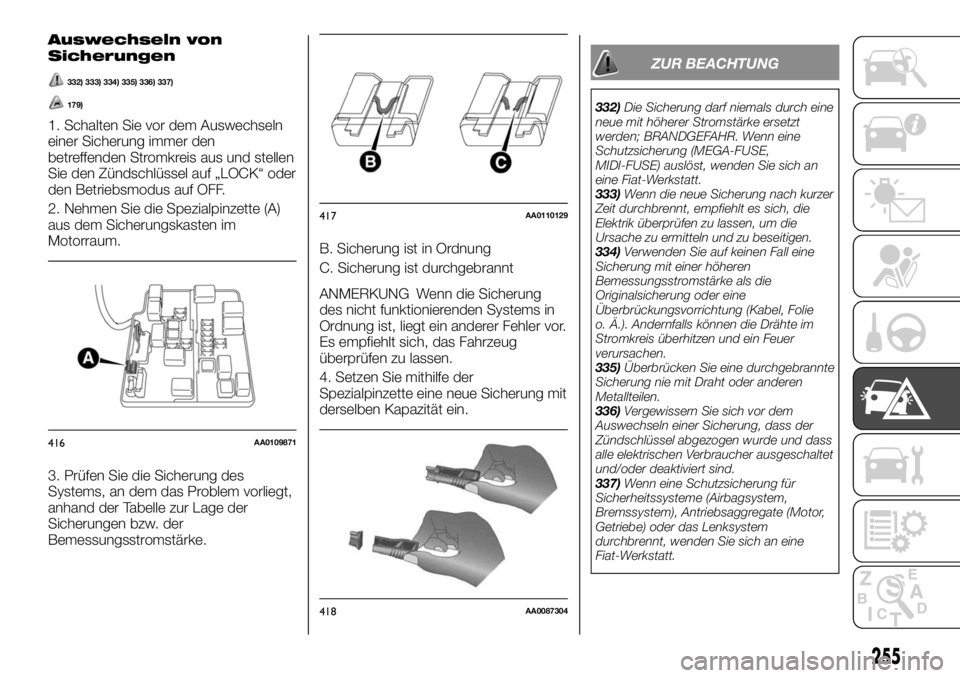

Auswechseln von
Sicherungen
332) 333) 334) 335) 336) 337)
179)
1. Schalten Sie vor dem Auswechseln
einer Sicherung immer den
betreffenden Stromkreis aus und stellen
Sie den Zündschlüssel auf „LOCK“ oder
den Betriebsmodus auf OFF.
2. Nehmen Sie die Spezialpinzette (A)
aus dem Sicherungskasten im
Motorraum.
3. Prüfen Sie die Sicherung des
Systems, an dem das Problem vorliegt,
anhand der Tabelle zur Lage der
Sicherungen bzw. der
Bemessungsstromstärke.B. Sicherung ist in Ordnung
C. Sicherung ist durchgebrannt
ANMERKUNG Wenn die Sicherung
des nicht funktionierenden Systems in
Ordnung ist, liegt ein anderer Fehler vor.
Es empfiehlt sich, das Fahrzeug
überprüfen zu lassen.
4. Setzen Sie mithilfe der
Spezialpinzette eine neue Sicherung mit
derselben Kapazität ein.
ZUR BEACHTUNG
332)Die Sicherung darf niemals durch eine
neue mit höherer Stromstärke ersetzt
werden; BRANDGEFAHR. Wenn eine
Schutzsicherung (MEGA-FUSE,
MIDI-FUSE) auslöst, wenden Sie sich an
eine Fiat-Werkstatt.
333)Wenn die neue Sicherung nach kurzer
Zeit durchbrennt, empfiehlt es sich, die
Elektrik überprüfen zu lassen, um die
Ursache zu ermitteln und zu beseitigen.
334)Verwenden Sie auf keinen Fall eine
Sicherung mit einer höheren
Bemessungsstromstärke als die
Originalsicherung oder eine
Überbrückungsvorrichtung (Kabel, Folie
o. Ä.). Andernfalls können die Drähte im
Stromkreis überhitzen und ein Feuer
verursachen.
335)Überbrücken Sie eine durchgebrannte
Sicherung nie mit Draht oder anderen
Metallteilen.
336)Vergewissern Sie sich vor dem
Auswechseln einer Sicherung, dass der
Zündschlüssel abgezogen wurde und dass
alle elektrischen Verbraucher ausgeschaltet
und/oder deaktiviert sind.
337)Wenn eine Schutzsicherung für
Sicherheitssysteme (Airbagsystem,
Bremssystem), Antriebsaggregate (Motor,
Getriebe) oder das Lenksystem
durchbrennt, wenden Sie sich an eine
Fiat-Werkstatt.
416AA0109871
417AA0110129
418AA0087304
255

ZUR BEACHTUNG
179)Wenn eine Reinigung des
Motorraumes erforderlich ist, achten Sie
darauf, den Wasserstrahl nicht direkt auf
den Sicherungskasten und den
Scheibenwischermotor zu richten.
AUSTAUSCHEN VON
GLÜHLAMPEN
338) 339) 340) 341) 342) 343) 344) 345)
Vergewissern Sie sich vor dem
Austauschen einer Lampe, dass sie
ausgeschaltet ist. Berühren Sie das
Glas der neuen Lampe nicht mit bloßen
Händen. Das Hautfett verdampft auf
dem Lampenglas, wenn die Lampe
heiß wird. Der Dampf kondensiert auf
dem Reflektor, sodass die Oberfläche
dunkler wird.
ANMERKUNG Wenn Sie nicht sicher
sind, wie die Arbeiten fachgerecht
auszuführen sind, sollten Sie einen
Fachmann zu Rate ziehen.
Achten Sie beim Ausbauen von Lampe
und Glas darauf, die Karosserie nicht zu
zerkratzen.
Bei Regen oder nach einer
Fahrzeugwäsche kann das
Scheinwerferglas von innen
beschlagen.Hierbei handelt es sich um dasselbe
Phänomen wie beim Beschlagen der
Fenster bei Feuchtigkeit. Es handelt
sich nicht um eine Funktionsstörung.
Sobald Sie die Scheinwerfer
einschalten, verdunstet die Feuchtigkeit
durch die Hitze. Wenn sich Wasser im
Scheinwerfer sammelt, empfiehlt es
sich jedoch, diesen überprüfen zu
lassen.
Lage und Leistung der Lampen
Achten Sie beim Austauschen einer
Lampe darauf, dass die neue Lampe
dieselbe Wattzahl und Farbe hat.
Außen
Vo r n
Fahrzeuge ohne Xenon-
Scheinwerfer
1. Standlicht: 5 W (W5W)
2. Blinker vorne: 21 W (PY21W/P21W)
3. Scheinwerfer, Fern-/Abblendlicht:
60/55 W (H4)
419AA0030717
420AHA104603
256
IM NOTFALL

4. Nebelscheinwerfer (Typ 1): 35 W
(H8), Tagfahrlicht: 13 W (P13W)
Tagfahrlicht (Typ 2): 13 W (P13W)
5. Seitliche Blinker (am Kotflügel)*1, *2:
5W
6. Seitliche Blinker (am Außenspiegel)*1
Fahrzeuge mit Xenon-
Scheinwerfern
1. Blinker vorne: 21 W (PY21W)
2. Standlicht/Tagfahrlicht
3. Scheinwerfer, Fern-/Abblendlicht:
25 W (D5S)
4. Nebelscheinwerfer: 19 W (H16)
5. Seitliche Blinker (am Kotflügel)*1, *2:
5W
6. Seitliche Blinker (am Außenspiegel)*1
*1: Bei entsprechender Ausstattung
*2: Lassen Sie die Scheinwerferlampen
von einer Fiat-Werkstatt austauschen.
Die Codes in Klammern geben den
Lampentyp an.
ANMERKUNG Es ist nicht möglich, nur
die Lampe des seitlichen Blinkers (am
Kotflügel) auszutauschen oder zu
reparieren. Wenden Sie sich an eine
Fiat-Werkstatt, wenn die Lampe
repariert oder ausgetauscht werden
muss.Hinten
1. Hochgesetzte Zusatzbremsleuchte
2. Rück- und Bremsleuchten: 21/5 W
(P21/5W)
3. Blinker hinten: 21 W (PY21W)
4. Nebelschlussleuchte (Fahrerseite):
21 W (P21W) Rückfahrscheinwerfer:
21 W (P21W)
5. Nummernschildbeleuchtung: 5 W
(W5W)Die Codes in Klammern geben den
Lampentyp an.
Bei den folgenden Leuchten werden
LED-Lampen und keine Glühlampen
verwendet. Wenden Sie sich für
Reparatur und Austausch an Ihre
Fiat-Werkstatt.
Seitliche Blinker (am Außenspiegel)
Standlicht (Fahrzeuge mit
Xenon-Scheinwerfern)
Tagfahrlicht (Fahrzeuge mit
Xenon-Scheinwerfern)
Hochgesetzte Zusatzbremsleuchte
Innen
1. Innenraumleuchte hinten: 8 W
2. Innenraumleuchte vorne &
Leseleuchten*: 7,5 W
3. Handschuhfachbeleuchtung: 1,4 W
421AH4100040
422AHA106522
257

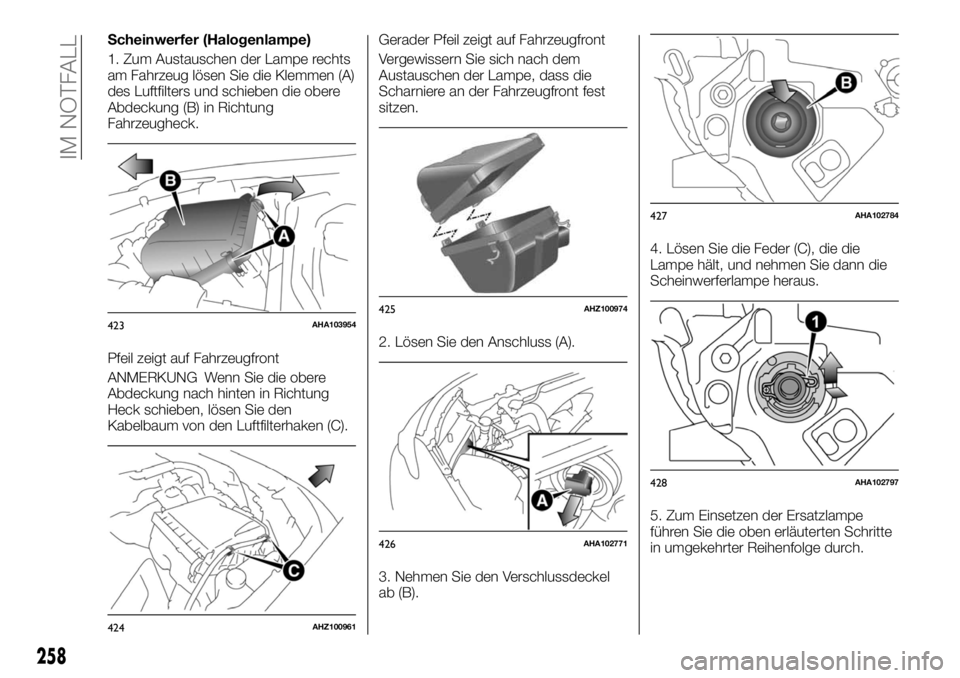

Scheinwerfer (Halogenlampe)
1. Zum Austauschen der Lampe rechts
am Fahrzeug lösen Sie die Klemmen (A)
des Luftfilters und schieben die obere
Abdeckung (B) in Richtung
Fahrzeugheck.
Pfeil zeigt auf Fahrzeugfront
ANMERKUNG Wenn Sie die obere
Abdeckung nach hinten in Richtung
Heck schieben, lösen Sie den
Kabelbaum von den Luftfilterhaken (C).Gerader Pfeil zeigt auf Fahrzeugfront
Vergewissern Sie sich nach dem
Austauschen der Lampe, dass die
Scharniere an der Fahrzeugfront fest
sitzen.
2. Lösen Sie den Anschluss (A).
3. Nehmen Sie den Verschlussdeckel
ab (B).4. Lösen Sie die Feder (C), die die
Lampe hält, und nehmen Sie dann die
Scheinwerferlampe heraus.
5. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
423AHA103954
424AHZ100961
425AHZ100974
426AHA102771
427AHA102784
428AHA102797
258
IM NOTFALL

Standlicht
1. Zum Austauschen der Lampe links
am Fahrzeug lösen Sie den Halteclip (A)
am Einfüllstutzen des
Waschwasserbehälters und schieben
den Stutzen in Richtung Fahrzeugheck.
2. Drehen Sie die Lampe gegen den
Uhrzeigersinn, um sie zu lösen. Ziehen
Sie sie dann aus der Fassung heraus.3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Blinker vorne
Fahrzeuge ohne Xenon-
Scheinwerfer
1. Zum Austauschen der Lampe links
am Fahrzeug lösen Sie den Halteclip (A)
am Einfüllstutzen des
Waschwasserbehälters und schieben
den Stutzen in Richtung Fahrzeugheck.
2. Drehen Sie die Lampe gegen den
Uhrzeigersinn, um sie zu lösen.
Drücken Sie die Lampe hinein und
drehen Sie sie gleichzeitig gegen den
Uhrzeigersinn, um sie herauszunehmen.3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Fahrzeuge mit Xenon-
Scheinwerfern
1. Zum Austauschen der Lampe links
am Fahrzeug lösen Sie den Halteclip (A)
am Einfüllstutzen des
Waschwasserbehälters und schieben
den Stutzen in Richtung Fahrzeugheck.
429AHA103967
430AHA102801
431AHA103967
432AHA102814
433AHA103967
259

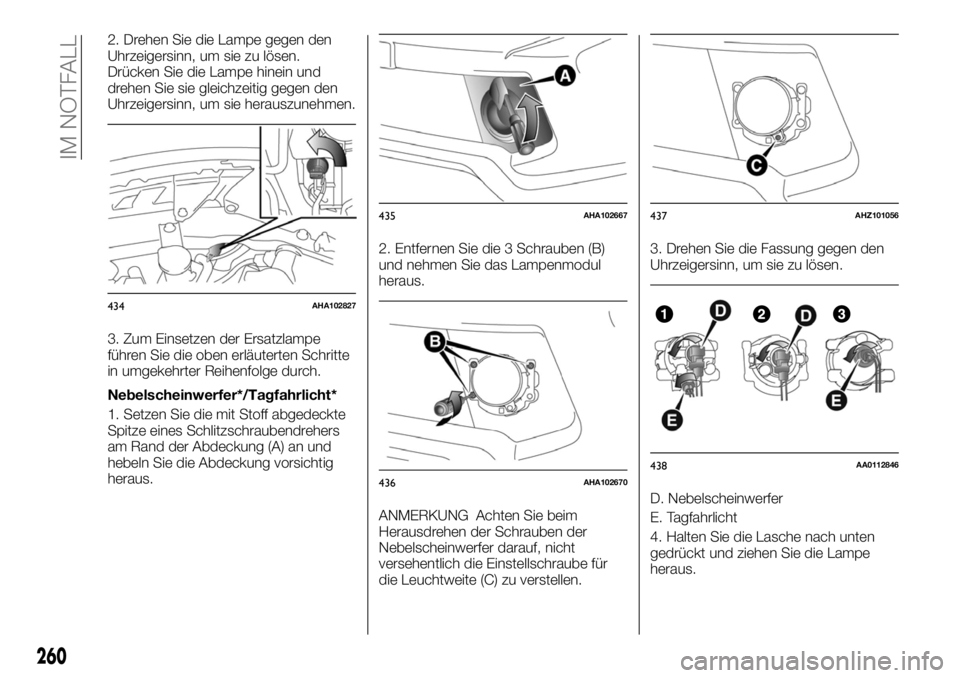

2. Drehen Sie die Lampe gegen den
Uhrzeigersinn, um sie zu lösen.
Drücken Sie die Lampe hinein und
drehen Sie sie gleichzeitig gegen den
Uhrzeigersinn, um sie herauszunehmen.
3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Nebelscheinwerfer*/Tagfahrlicht*
1. Setzen Sie die mit Stoff abgedeckte
Spitze eines Schlitzschraubendrehers
am Rand der Abdeckung (A) an und
hebeln Sie die Abdeckung vorsichtig
heraus.2. Entfernen Sie die 3 Schrauben (B)
und nehmen Sie das Lampenmodul
heraus.
ANMERKUNG Achten Sie beim
Herausdrehen der Schrauben der
Nebelscheinwerfer darauf, nicht
versehentlich die Einstellschraube für
die Leuchtweite (C) zu verstellen.3. Drehen Sie die Fassung gegen den
Uhrzeigersinn, um sie zu lösen.
D. Nebelscheinwerfer
E. Tagfahrlicht
4. Halten Sie die Lasche nach unten
gedrückt und ziehen Sie die Lampe
heraus.
434AHA102827
435AHA102667
436AHA102670
437AHZ101056
438AA0112846
260
IM NOTFALL

5. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Kombirückleuchten
1. Die Heckklappe öffnen (siehe
„Heckklappe“).
2. Entfernen Sie die Schrauben (A), mit
denen das Lampenmodul befestigt ist.3. Schieben Sie das Lampenmodul in
Richtung Fahrzeugheck und lösen Sie
die Clips (B).
4. Drehen Sie die einzelnen Fassungen
mit den Lampen gegen den
Uhrzeigersinn, um sie herauszunehmen.
C. Rück- und Bremsleuchte: Drücken
Sie die Lampe hinein und drehen Sie sie
gleichzeitig gegen den Uhrzeigersinn,
um sie herauszunehmen.D. Blinker hinten: Ziehen Sie die Lampe
heraus.
E. Nebelschlussleuchte (Fahrerseite)*/
Rückfahrscheinwerfer: Ziehen Sie die
Lampe heraus.
5. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
Richten Sie beim Einbauen des
Lampenmoduls die Stifte (F) und den
Clip (G) am Lampenmodul an den
Öffnungen (H) in der Karosserie aus.
Nummernschildbeleuchtung
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in das
Lampenelement ein und hebeln Sie es
vorsichtig heraus.
439AA0103202
440AHA102872
441AHA102885
442AHA102898
443AHA102902
261

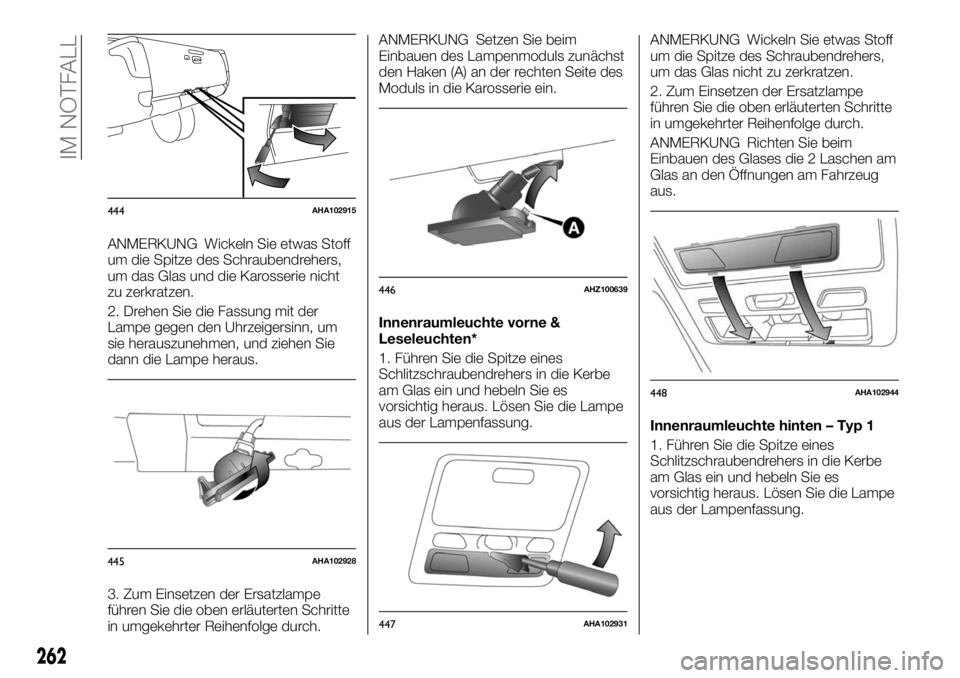

ANMERKUNG Wickeln Sie etwas Stoff
um die Spitze des Schraubendrehers,
um das Glas und die Karosserie nicht
zu zerkratzen.
2. Drehen Sie die Fassung mit der
Lampe gegen den Uhrzeigersinn, um
sie herauszunehmen, und ziehen Sie
dann die Lampe heraus.
3. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.ANMERKUNG Setzen Sie beim
Einbauen des Lampenmoduls zunächst
den Haken (A) an der rechten Seite des
Moduls in die Karosserie ein.
Innenraumleuchte vorne &
Leseleuchten*
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in die Kerbe
am Glas ein und hebeln Sie es
vorsichtig heraus. Lösen Sie die Lampe
aus der Lampenfassung.ANMERKUNG Wickeln Sie etwas Stoff
um die Spitze des Schraubendrehers,
um das Glas nicht zu zerkratzen.
2. Zum Einsetzen der Ersatzlampe
führen Sie die oben erläuterten Schritte
in umgekehrter Reihenfolge durch.
ANMERKUNG Richten Sie beim
Einbauen des Glases die 2 Laschen am
Glas an den Öffnungen am Fahrzeug
aus.
Innenraumleuchte hinten – Typ 1
1. Führen Sie die Spitze eines
Schlitzschraubendrehers in die Kerbe
am Glas ein und hebeln Sie es
vorsichtig heraus. Lösen Sie die Lampe
aus der Lampenfassung.
444AHA102915
445AHA102928
446AHZ100639
447AHA102931
448AHA102944
262
