2017 FIAT FULLBACK Betriebsanleitung (in German)

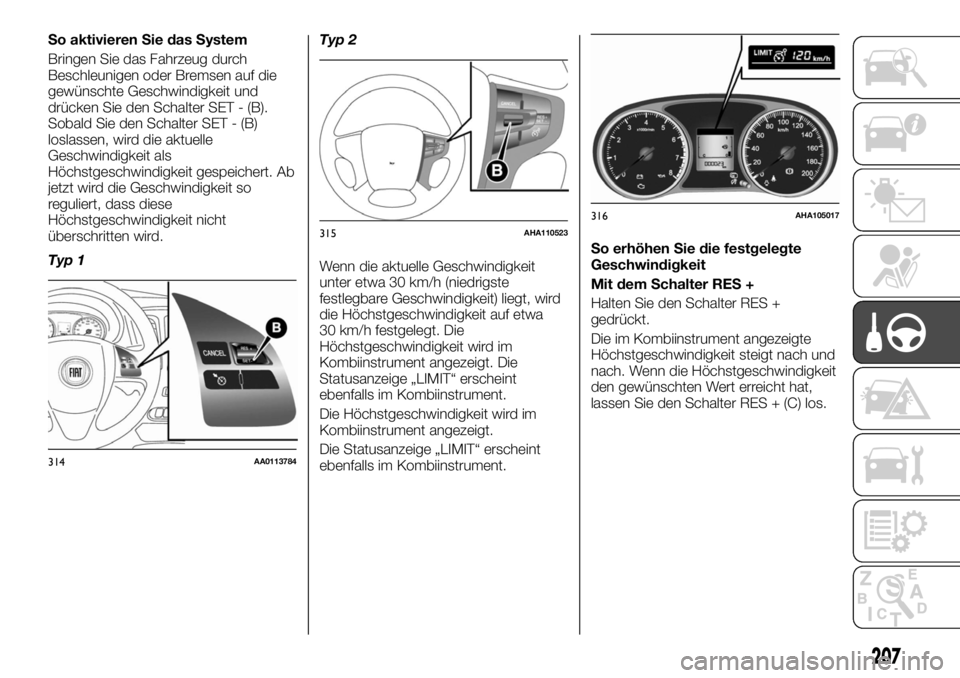

So aktivieren Sie das System
Bringen Sie das Fahrzeug durch
Beschleunigen oder Bremsen auf die
gewünschte Geschwindigkeit und
drücken Sie den Schalter SET - (B).
Sobald Sie den Schalter SET - (B)
loslassen, wird die aktuelle
Geschwindigkeit als
Höchstgeschwindigkeit gespeichert. Ab
jetzt wird die Geschwindigkeit so
reguliert, dass diese
Höchstgeschwindigkeit nicht
überschritten wird.
Typ 1Typ 2
Wenn die aktuelle Geschwindigkeit
unter etwa 30 km/h (niedrigste
festlegbare Geschwindigkeit) liegt, wird
die Höchstgeschwindigkeit auf etwa
30 km/h festgelegt. Die
Höchstgeschwindigkeit wird im
Kombiinstrument angezeigt. Die
Statusanzeige „LIMIT“ erscheint
ebenfalls im Kombiinstrument.
Die Höchstgeschwindigkeit wird im
Kombiinstrument angezeigt.
Die Statusanzeige „LIMIT“ erscheint
ebenfalls im Kombiinstrument.So erhöhen Sie die festgelegte
Geschwindigkeit
Mit dem Schalter RES +
Halten Sie den Schalter RES +
gedrückt.
Die im Kombiinstrument angezeigte
Höchstgeschwindigkeit steigt nach und
nach. Wenn die Höchstgeschwindigkeit
den gewünschten Wert erreicht hat,
lassen Sie den Schalter RES + (C) los.
314AA0113784
315AHA110523316AHA105017
207

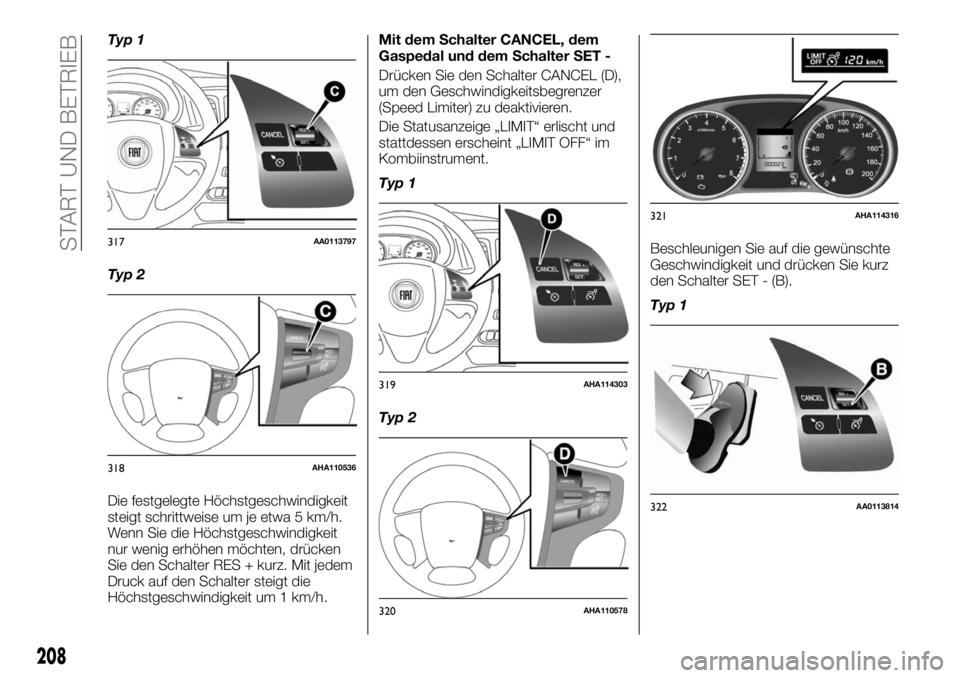

Typ 1
Typ 2
Die festgelegte Höchstgeschwindigkeit
steigt schrittweise um je etwa 5 km/h.
Wenn Sie die Höchstgeschwindigkeit
nur wenig erhöhen möchten, drücken
Sie den Schalter RES + kurz. Mit jedem
Druck auf den Schalter steigt die
Höchstgeschwindigkeit um 1 km/h.Mit dem Schalter CANCEL, dem
Gaspedal und dem Schalter SET -
Drücken Sie den Schalter CANCEL (D),
um den Geschwindigkeitsbegrenzer
(Speed Limiter) zu deaktivieren.
Die Statusanzeige „LIMIT“ erlischt und
stattdessen erscheint „LIMIT OFF“ im
Kombiinstrument.
Typ 1
Typ 2Beschleunigen Sie auf die gewünschte
Geschwindigkeit und drücken Sie kurz
den Schalter SET - (B).
Typ 1
317AA0113797
318AHA110536
319AHA114303
320AHA110578
321AHA114316
322AA0113814
208
START UND BETRIEB

Typ 2

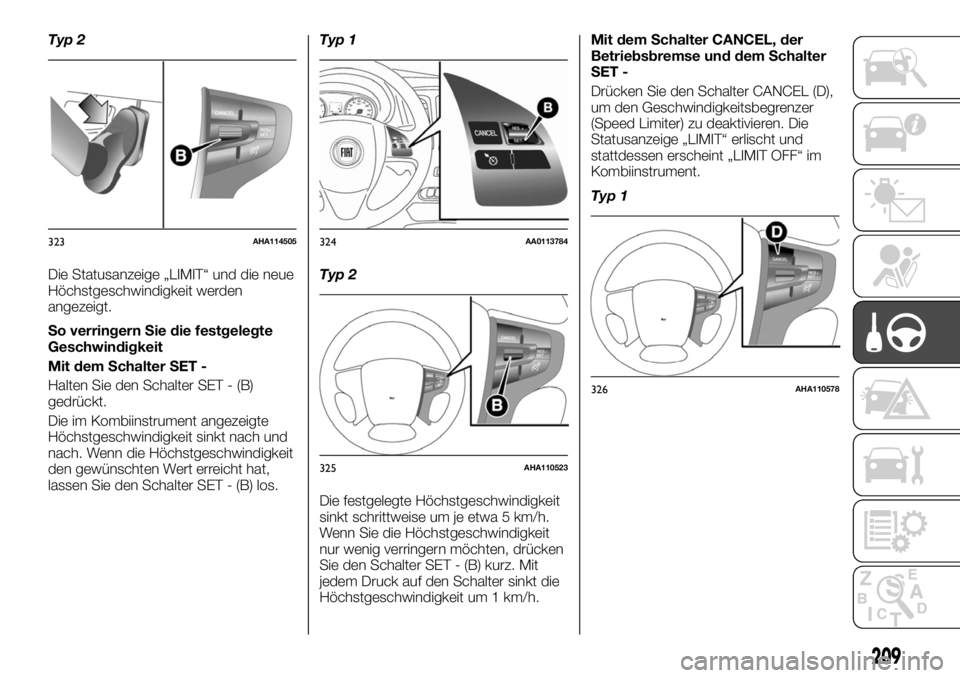

Die Statusanzeige „LIMIT“ und die neue
Höchstgeschwindigkeit werden
angezeigt.
So verringern Sie die festgelegte
Geschwindigkeit
Mit dem Schalter SET -
Halten Sie den Schalter SET - (B)
gedrückt.
Die im Kombiinstrument angezeigte
Höchstgeschwindigkeit sinkt nach und
nach. Wenn die Höchstgeschwindigkeit
den gewünschten Wert erreicht hat,
lassen Sie den Schalter SET - (B) los.Typ 1
Typ 2
Die festgelegte Höchstgeschwindigkeit
sinkt schrittweise um je etwa 5 km/h.
Wenn Sie die Höchstgeschwindigkeit
nur wenig verringern möchten, drücken
Sie den Schalter SET - (B) kurz. Mit
jedem Druck auf den Schalter sinkt die
Höchstgeschwindigkeit um 1 km/h.Mit dem Schalter CANCEL, der
Betriebsbremse und dem Schalter
SET -
Drücken Sie den Schalter CANCEL (D),
um den Geschwindigkeitsbegrenzer
(Speed Limiter) zu deaktivieren. Die
Statusanzeige „LIMIT“ erlischt und
stattdessen erscheint „LIMIT OFF“ im
Kombiinstrument.
Typ 1
323AHA114505324AA0113784
325AHA110523
326AHA110578
209

Typ 2

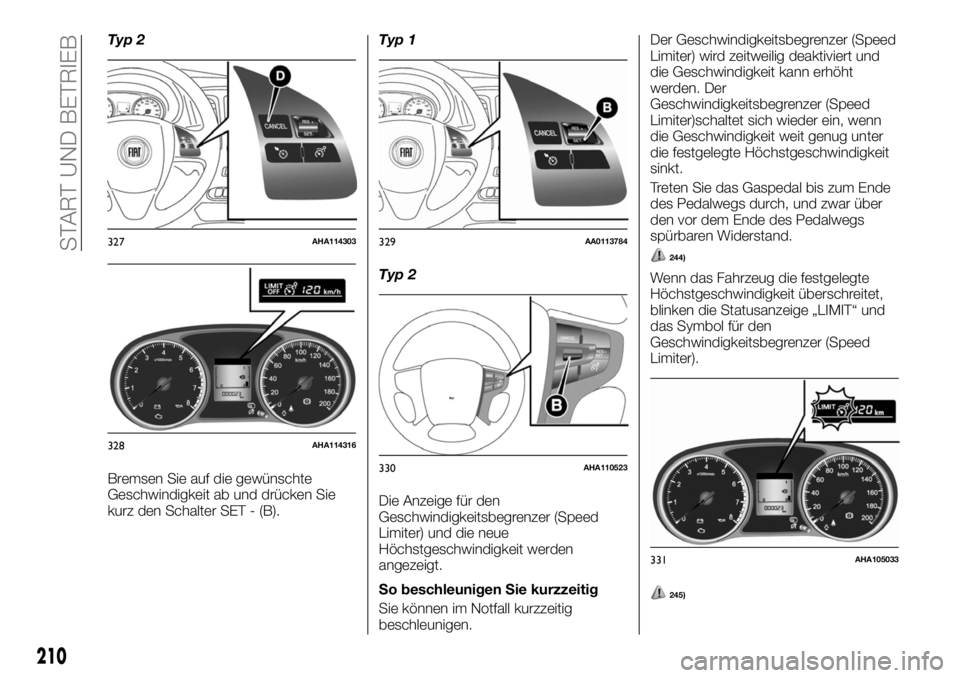

Bremsen Sie auf die gewünschte
Geschwindigkeit ab und drücken Sie
kurz den Schalter SET - (B).Typ 1
Typ 2
Die Anzeige für den
Geschwindigkeitsbegrenzer (Speed
Limiter) und die neue
Höchstgeschwindigkeit werden
angezeigt.
So beschleunigen Sie kurzzeitig
Sie können im Notfall kurzzeitig
beschleunigen.Der Geschwindigkeitsbegrenzer (Speed
Limiter) wird zeitweilig deaktiviert und
die Geschwindigkeit kann erhöht
werden. Der
Geschwindigkeitsbegrenzer (Speed
Limiter)schaltet sich wieder ein, wenn
die Geschwindigkeit weit genug unter
die festgelegte Höchstgeschwindigkeit
sinkt.
Treten Sie das Gaspedal bis zum Ende
des Pedalwegs durch, und zwar über
den vor dem Ende des Pedalwegs
spürbaren Widerstand.
244)
Wenn das Fahrzeug die festgelegte
Höchstgeschwindigkeit überschreitet,
blinken die Statusanzeige „LIMIT“ und
das Symbol für den
Geschwindigkeitsbegrenzer (Speed
Limiter).
245)
327AHA114303
328AHA114316
329AA0113784
330AHA110523
331AHA105033
210
START UND BETRIEB

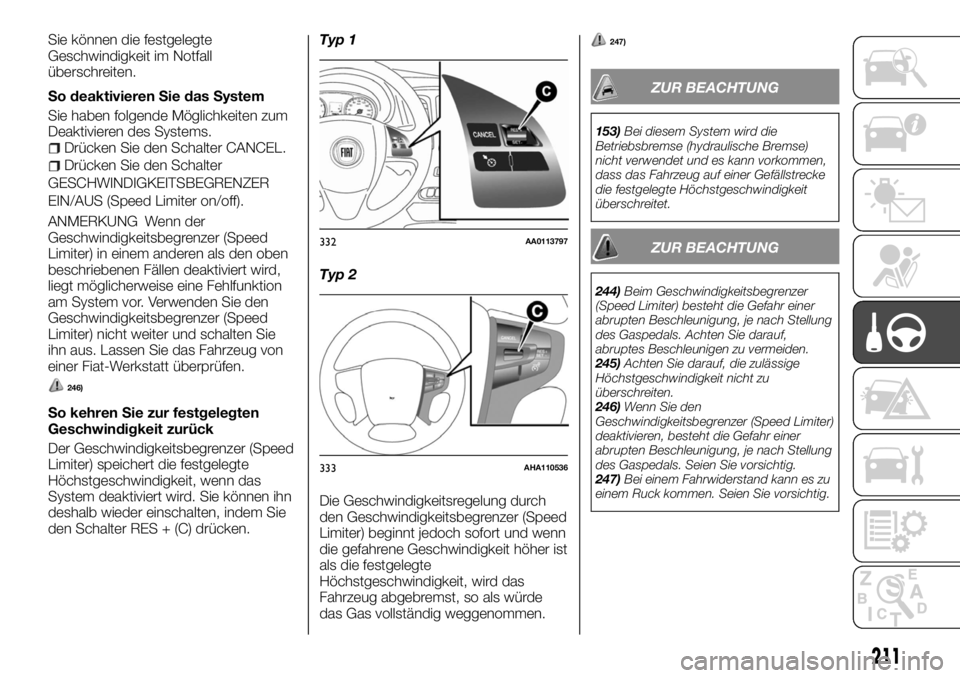

Sie können die festgelegte
Geschwindigkeit im Notfall
überschreiten.
So deaktivieren Sie das System
Sie haben folgende Möglichkeiten zum
Deaktivieren des Systems.
Drücken Sie den Schalter CANCEL.
Drücken Sie den Schalter
GESCHWINDIGKEITSBEGRENZER
EIN/AUS (Speed Limiter on/off).
ANMERKUNG Wenn der
Geschwindigkeitsbegrenzer (Speed
Limiter) in einem anderen als den oben
beschriebenen Fällen deaktiviert wird,
liegt möglicherweise eine Fehlfunktion
am System vor. Verwenden Sie den
Geschwindigkeitsbegrenzer (Speed
Limiter) nicht weiter und schalten Sie
ihn aus. Lassen Sie das Fahrzeug von
einer Fiat-Werkstatt überprüfen.
246)
So kehren Sie zur festgelegten
Geschwindigkeit zurück
Der Geschwindigkeitsbegrenzer (Speed
Limiter) speichert die festgelegte
Höchstgeschwindigkeit, wenn das
System deaktiviert wird. Sie können ihn
deshalb wieder einschalten, indem Sie
den Schalter RES + (C) drücken.Typ 1
Typ 2
Die Geschwindigkeitsregelung durch
den Geschwindigkeitsbegrenzer (Speed
Limiter) beginnt jedoch sofort und wenn
die gefahrene Geschwindigkeit höher ist
als die festgelegte
Höchstgeschwindigkeit, wird das
Fahrzeug abgebremst, so als würde
das Gas vollständig weggenommen.
247)
ZUR BEACHTUNG
153)Bei diesem System wird die
Betriebsbremse (hydraulische Bremse)
nicht verwendet und es kann vorkommen,
dass das Fahrzeug auf einer Gefällstrecke
die festgelegte Höchstgeschwindigkeit
überschreitet.
ZUR BEACHTUNG
244)Beim Geschwindigkeitsbegrenzer
(Speed Limiter) besteht die Gefahr einer
abrupten Beschleunigung, je nach Stellung
des Gaspedals. Achten Sie darauf,
abruptes Beschleunigen zu vermeiden.
245)Achten Sie darauf, die zulässige
Höchstgeschwindigkeit nicht zu
überschreiten.
246)Wenn Sie den
Geschwindigkeitsbegrenzer (Speed Limiter)
deaktivieren, besteht die Gefahr einer
abrupten Beschleunigung, je nach Stellung
des Gaspedals. Seien Sie vorsichtig.
247)Bei einem Fahrwiderstand kann es zu
einem Ruck kommen. Seien Sie vorsichtig.
332AA0113797
333AHA110536
211

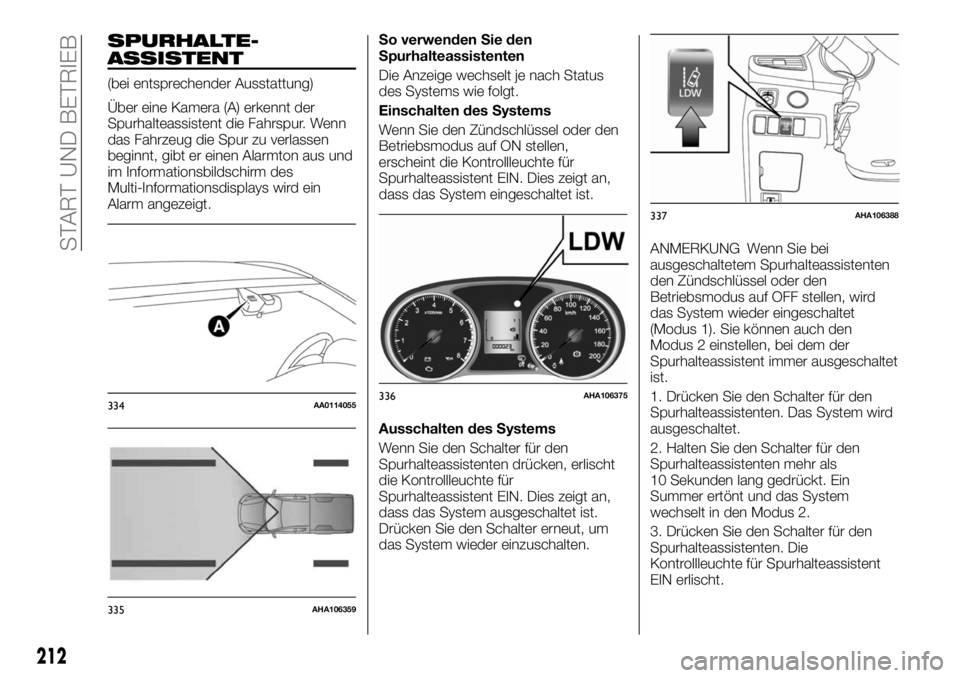

SPURHALTE-
ASSISTENT
(bei entsprechender Ausstattung)
Über eine Kamera (A) erkennt der
Spurhalteassistent die Fahrspur. Wenn
das Fahrzeug die Spur zu verlassen
beginnt, gibt er einen Alarmton aus und
im Informationsbildschirm des
Multi-Informationsdisplays wird ein
Alarm angezeigt.So verwenden Sie den
Spurhalteassistenten
Die Anzeige wechselt je nach Status
des Systems wie folgt.
Einschalten des Systems
Wenn Sie den Zündschlüssel oder den
Betriebsmodus auf ON stellen,
erscheint die Kontrollleuchte für
Spurhalteassistent EIN. Dies zeigt an,
dass das System eingeschaltet ist.
Ausschalten des Systems
Wenn Sie den Schalter für den
Spurhalteassistenten drücken, erlischt
die Kontrollleuchte für
Spurhalteassistent EIN. Dies zeigt an,
dass das System ausgeschaltet ist.
Drücken Sie den Schalter erneut, um
das System wieder einzuschalten.ANMERKUNG Wenn Sie bei
ausgeschaltetem Spurhalteassistenten
den Zündschlüssel oder den
Betriebsmodus auf OFF stellen, wird
das System wieder eingeschaltet
(Modus 1). Sie können auch den
Modus 2 einstellen, bei dem der
Spurhalteassistent immer ausgeschaltet
ist.
1. Drücken Sie den Schalter für den
Spurhalteassistenten. Das System wird
ausgeschaltet.
2. Halten Sie den Schalter für den
Spurhalteassistenten mehr als
10 Sekunden lang gedrückt. Ein
Summer ertönt und das System
wechselt in den Modus 2.
3. Drücken Sie den Schalter für den
Spurhalteassistenten. Die
Kontrollleuchte für Spurhalteassistent
EIN erlischt.
334AA0114055
335AHA106359
336AHA106375
337AHA106388
212
START UND BETRIEB

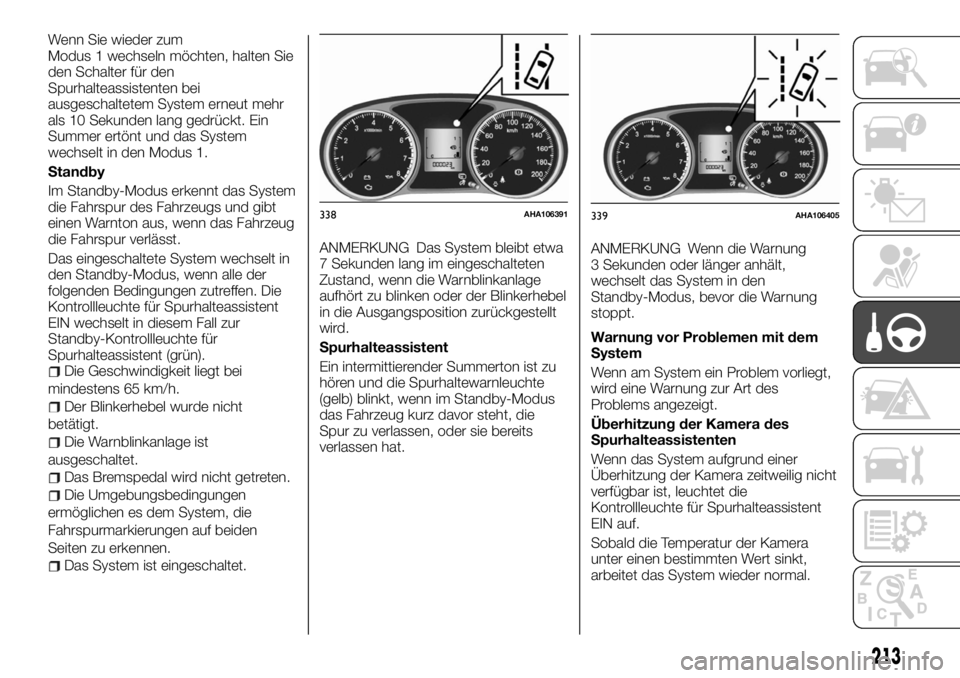

Wenn Sie wieder zum
Modus 1 wechseln möchten, halten Sie
den Schalter für den
Spurhalteassistenten bei
ausgeschaltetem System erneut mehr
als 10 Sekunden lang gedrückt. Ein
Summer ertönt und das System
wechselt in den Modus 1.
Standby
Im Standby-Modus erkennt das System
die Fahrspur des Fahrzeugs und gibt
einen Warnton aus, wenn das Fahrzeug
die Fahrspur verlässt.
Das eingeschaltete System wechselt in
den Standby-Modus, wenn alle der
folgenden Bedingungen zutreffen. Die
Kontrollleuchte für Spurhalteassistent
EIN wechselt in diesem Fall zur
Standby-Kontrollleuchte für
Spurhalteassistent (grün).
Die Geschwindigkeit liegt bei
mindestens 65 km/h.
Der Blinkerhebel wurde nicht
betätigt.
Die Warnblinkanlage ist
ausgeschaltet.
Das Bremspedal wird nicht getreten.
Die Umgebungsbedingungen
ermöglichen es dem System, die
Fahrspurmarkierungen auf beiden
Seiten zu erkennen.
Das System ist eingeschaltet.ANMERKUNG Das System bleibt etwa
7 Sekunden lang im eingeschalteten
Zustand, wenn die Warnblinkanlage
aufhört zu blinken oder der Blinkerhebel
in die Ausgangsposition zurückgestellt
wird.
Spurhalteassistent
Ein intermittierender Summerton ist zu
hören und die Spurhaltewarnleuchte
(gelb) blinkt, wenn im Standby-Modus
das Fahrzeug kurz davor steht, die
Spur zu verlassen, oder sie bereits
verlassen hat.ANMERKUNG Wenn die Warnung
3 Sekunden oder länger anhält,
wechselt das System in den
Standby-Modus, bevor die Warnung
stoppt.
Warnung vor Problemen mit dem
System
Wenn am System ein Problem vorliegt,
wird eine Warnung zur Art des
Problems angezeigt.
Überhitzung der Kamera des
Spurhalteassistenten
Wenn das System aufgrund einer
Überhitzung der Kamera zeitweilig nicht
verfügbar ist, leuchtet die
Kontrollleuchte für Spurhalteassistent
EIN auf.
Sobald die Temperatur der Kamera
unter einen bestimmten Wert sinkt,
arbeitet das System wieder normal.
338AHA106391339AHA106405
213

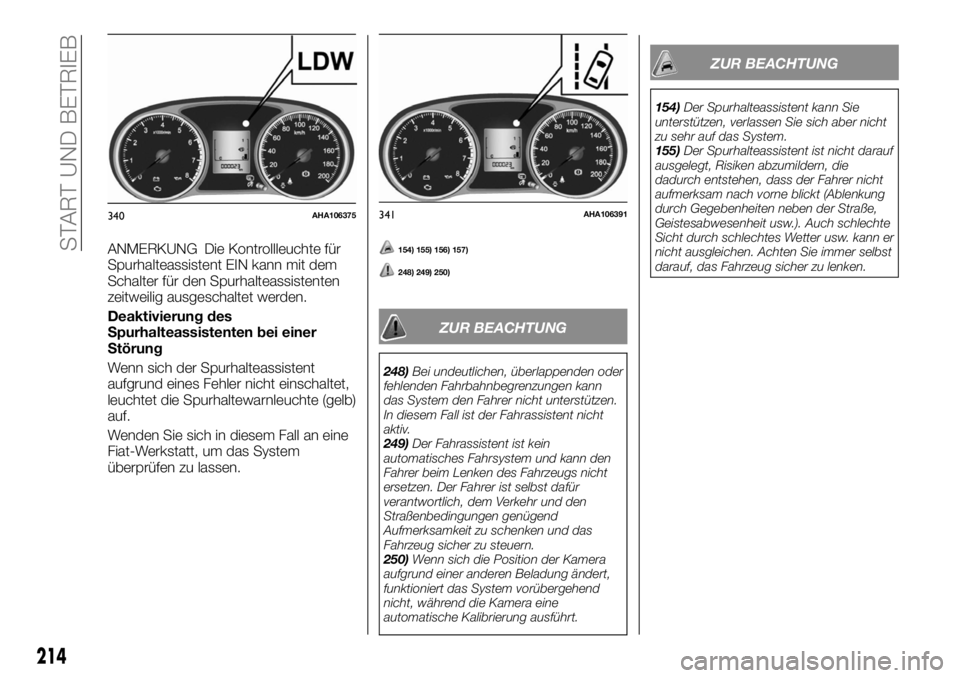

ANMERKUNG Die Kontrollleuchte für
Spurhalteassistent EIN kann mit dem
Schalter für den Spurhalteassistenten
zeitweilig ausgeschaltet werden.
Deaktivierung des
Spurhalteassistenten bei einer
Störung
Wenn sich der Spurhalteassistent
aufgrund eines Fehler nicht einschaltet,
leuchtet die Spurhaltewarnleuchte (gelb)
auf.
Wenden Sie sich in diesem Fall an eine
Fiat-Werkstatt, um das System
überprüfen zu lassen.154) 155) 156) 157)
248) 249) 250)
ZUR BEACHTUNG
248)Bei undeutlichen, überlappenden oder
fehlenden Fahrbahnbegrenzungen kann
das System den Fahrer nicht unterstützen.
In diesem Fall ist der Fahrassistent nicht
aktiv.
249)Der Fahrassistent ist kein
automatisches Fahrsystem und kann den
Fahrer beim Lenken des Fahrzeugs nicht
ersetzen. Der Fahrer ist selbst dafür
verantwortlich, dem Verkehr und den
Straßenbedingungen genügend
Aufmerksamkeit zu schenken und das
Fahrzeug sicher zu steuern.
250)Wenn sich die Position der Kamera
aufgrund einer anderen Beladung ändert,
funktioniert das System vorübergehend
nicht, während die Kamera eine
automatische Kalibrierung ausführt.
ZUR BEACHTUNG
154)Der Spurhalteassistent kann Sie
unterstützen, verlassen Sie sich aber nicht
zu sehr auf das System.
155)Der Spurhalteassistent ist nicht darauf
ausgelegt, Risiken abzumildern, die
dadurch entstehen, dass der Fahrer nicht
aufmerksam nach vorne blickt (Ablenkung
durch Gegebenheiten neben der Straße,
Geistesabwesenheit usw.). Auch schlechte
Sicht durch schlechtes Wetter usw. kann er
nicht ausgleichen. Achten Sie immer selbst
darauf, das Fahrzeug sicher zu lenken.
340AHA106375341AHA106391
214
START UND BETRIEB
