2017 FIAT FULLBACK Betriebsanleitung (in German)

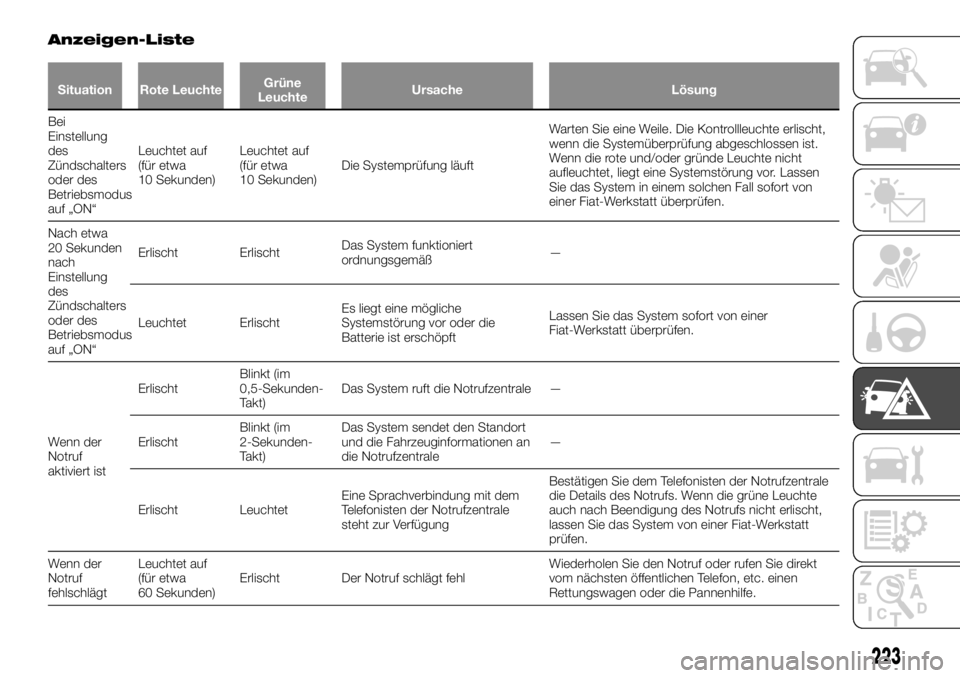

Anzeigen-Liste
Situation Rote LeuchteGrüne
LeuchteUrsache Lösung
Bei
Einstellung
des
Zündschalters
oderdes
Betriebsmodus
auf „ON“Leuchtet auf
(für etwa
10 Sekunden)Leuchtet auf
(für etwa
10 Sekunden)Die Systemprüfung läuftWarten Sie eine Weile. Die Kontrollleuchte erlischt,
wenn die Systemüberprüfung abgeschlossen ist.
Wenn die rote und/oder gründe Leuchte nicht
aufleuchtet, liegt eine Systemstörung vor. Lassen
Sie das System in einem solchen Fall sofort von
einer Fiat-Werkstatt überprüfen.
Nach etwa
20 Sekunden
nach
Einstellung
des
Zündschalters
oder des
Betriebsmodus
auf „ON“Erlischt ErlischtDas System funktioniert
ordnungsgemäß—
Leuchtet ErlischtEs liegt eine mögliche
Systemstörung vor oder die
Batterie ist erschöpftLassen Sie das System sofort von einer
Fiat-Werkstatt überprüfen.
Wenn der
Notruf
aktiviert istErlischtBlinkt (im
0,5-Sekunden-
Takt)Das System ruft die Notrufzentrale —
ErlischtBlinkt (im
2-Sekunden-
Takt)Das System sendet den Standort
und die Fahrzeuginformationen an
die Notrufzentrale—
Erlischt LeuchtetEine Sprachverbindung mit dem
Telefonisten der Notrufzentrale
steht zur VerfügungBestätigen Sie dem Telefonisten der Notrufzentrale
die Details des Notrufs. Wenn die grüne Leuchte
auch nach Beendigung des Notrufs nicht erlischt,
lassen Sie das System von einer Fiat-Werkstatt
prüfen.
Wenn der
Notruf
fehlschlägtLeuchtet auf
(für etwa
60 Sekunden)Erlischt Der Notruf schlägt fehlWiederholen Sie den Notruf oder rufen Sie direkt
vom nächsten öffentlichen Telefon, etc. einen
Rettungswagen oder die Pannenhilfe.
223

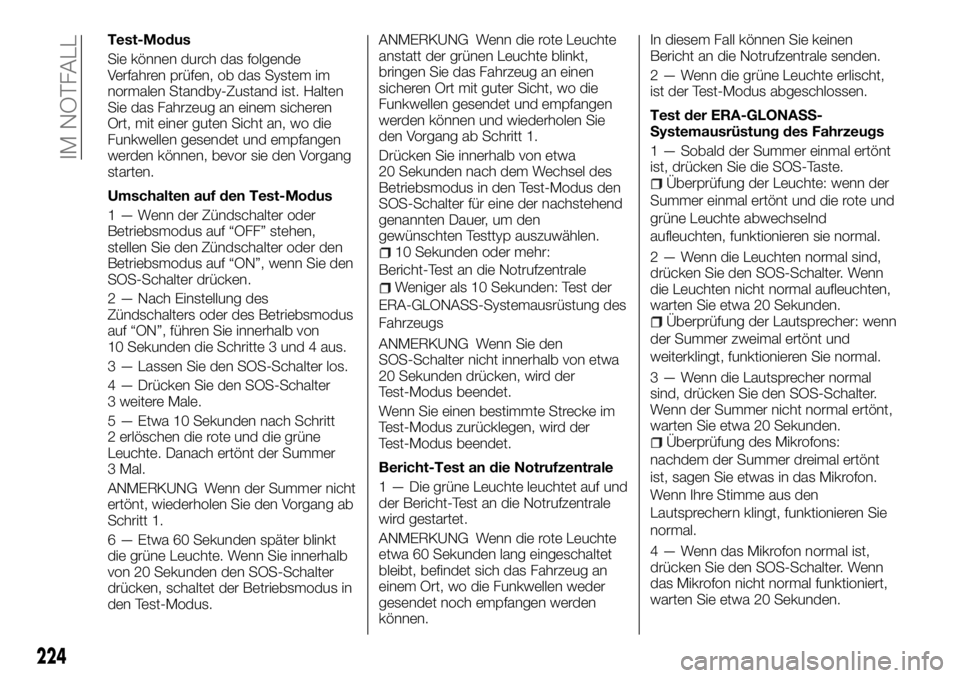

Test-Modus
Sie können durch das folgende
Verfahren prüfen, ob das System im
normalen Standby-Zustand ist. Halten
Sie das Fahrzeug an einem sicheren
Ort, mit einer guten Sicht an, wo die
Funkwellen gesendet und empfangen
werden können, bevor sie den Vorgang
starten.
Umschalten auf den Test-Modus
1 — Wenn der Zündschalter oder
Betriebsmodus auf “OFF” stehen,
stellen Sie den Zündschalter oder den
Betriebsmodus auf “ON”, wenn Sie den
SOS-Schalter drücken.
2 — Nach Einstellung des
Zündschalters oder des Betriebsmodus
auf “ON”, führen Sie innerhalb von
10 Sekunden die Schritte 3 und 4 aus.
3 — Lassen Sie den SOS-Schalter los.
4 — Drücken Sie den SOS-Schalter
3 weitere Male.
5 — Etwa 10 Sekunden nach Schritt
2 erlöschen die rote und die grüne
Leuchte. Danach ertönt der Summer
3 Mal.
ANMERKUNG Wenn der Summer nicht
ertönt, wiederholen Sie den Vorgang ab
Schritt 1.
6 — Etwa 60 Sekunden später blinkt
die grüne Leuchte. Wenn Sie innerhalb
von 20 Sekunden den SOS-Schalter
drücken, schaltet der Betriebsmodus in
den Test-Modus.ANMERKUNG Wenn die rote Leuchte
anstatt der grünen Leuchte blinkt,
bringen Sie das Fahrzeug an einen
sicheren Ort mit guter Sicht, wo die
Funkwellen gesendet und empfangen
werden können und wiederholen Sie
den Vorgang ab Schritt 1.
Drücken Sie innerhalb von etwa
20 Sekunden nach dem Wechsel des
Betriebsmodus in den Test-Modus den
SOS-Schalter für eine der nachstehend
genannten Dauer, um den
gewünschten Testtyp auszuwählen.
10 Sekunden oder mehr:
Bericht-Test an die Notrufzentrale
Weniger als 10 Sekunden: Test der
ERA-GLONASS-Systemausrüstung des
Fahrzeugs
ANMERKUNG Wenn Sie den
SOS-Schalter nicht innerhalb von etwa
20 Sekunden drücken, wird der
Test-Modus beendet.
Wenn Sie einen bestimmte Strecke im
Test-Modus zurücklegen, wird der
Test-Modus beendet.
Bericht-Test an die Notrufzentrale
1 — Die grüne Leuchte leuchtet auf und
der Bericht-Test an die Notrufzentrale
wird gestartet.
ANMERKUNG Wenn die rote Leuchte
etwa 60 Sekunden lang eingeschaltet
bleibt, befindet sich das Fahrzeug an
einem Ort, wo die Funkwellen weder
gesendet noch empfangen werden
können.In diesem Fall können Sie keinen
Bericht an die Notrufzentrale senden.
2 — Wenn die grüne Leuchte erlischt,
ist der Test-Modus abgeschlossen.
Test der ERA-GLONASS-
Systemausrüstung des Fahrzeugs
1 — Sobald der Summer einmal ertönt
ist, drücken Sie die SOS-Taste.
Überprüfung der Leuchte: wenn der
Summer einmal ertönt und die rote und
grüne Leuchte abwechselnd
aufleuchten, funktionieren sie normal.
2 — Wenn die Leuchten normal sind,
drücken Sie den SOS-Schalter. Wenn
die Leuchten nicht normal aufleuchten,
warten Sie etwa 20 Sekunden.
Überprüfung der Lautsprecher: wenn
der Summer zweimal ertönt und
weiterklingt, funktionieren Sie normal.
3 — Wenn die Lautsprecher normal
sind, drücken Sie den SOS-Schalter.
Wenn der Summer nicht normal ertönt,
warten Sie etwa 20 Sekunden.
Überprüfung des Mikrofons:
nachdem der Summer dreimal ertönt
ist, sagen Sie etwas in das Mikrofon.
Wenn Ihre Stimme aus den
Lautsprechern klingt, funktionieren Sie
normal.
4 — Wenn das Mikrofon normal ist,
drücken Sie den SOS-Schalter. Wenn
das Mikrofon nicht normal funktioniert,
warten Sie etwa 20 Sekunden.
224
IM NOTFALL

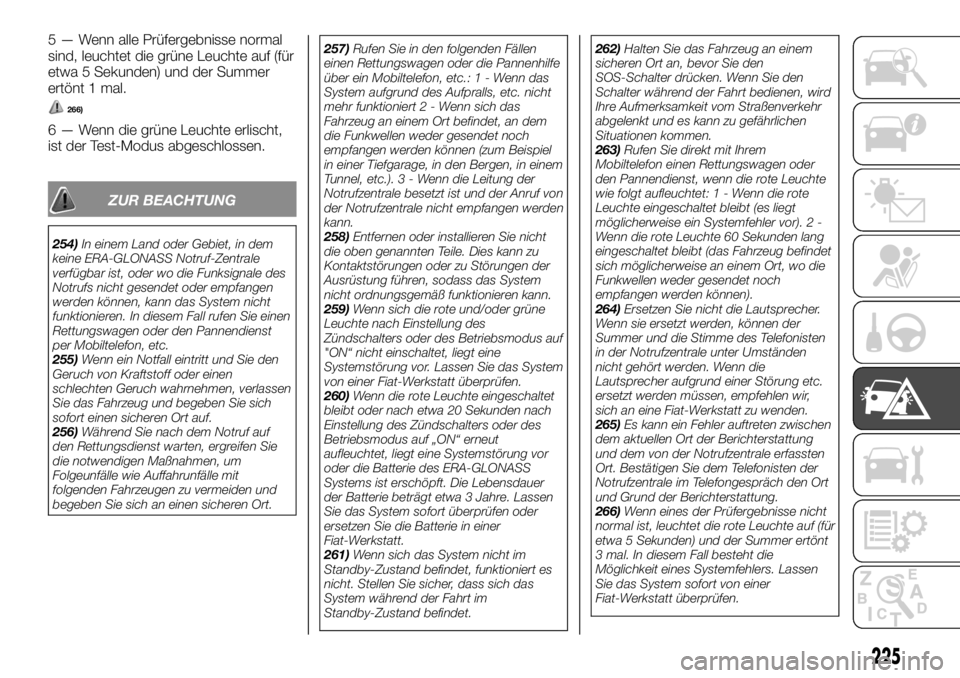

5 — Wenn alle Prüfergebnisse normal
sind, leuchtet die grüne Leuchte auf (für
etwa 5 Sekunden) und der Summer
ertönt 1 mal.
266)
6 — Wenn die grüne Leuchte erlischt,
ist der Test-Modus abgeschlossen.
ZUR BEACHTUNG
254)In einem Land oder Gebiet, in dem
keine ERA-GLONASS Notruf-Zentrale
verfügbar ist, oder wo die Funksignale des
Notrufs nicht gesendet oder empfangen
werden können, kann das System nicht
funktionieren. In diesem Fall rufen Sie einen
Rettungswagen oder den Pannendienst
per Mobiltelefon, etc.
255)Wenn ein Notfall eintritt und Sie den
Geruch von Kraftstoff oder einen
schlechten Geruch wahrnehmen, verlassen
Sie das Fahrzeug und begeben Sie sich
sofort einen sicheren Ort auf.
256)Während Sie nach dem Notruf auf
den Rettungsdienst warten, ergreifen Sie
die notwendigen Maßnahmen, um
Folgeunfälle wie Auffahrunfälle mit
folgenden Fahrzeugen zu vermeiden und
begeben Sie sich an einen sicheren Ort.257)Rufen Sie in den folgenden Fällen
einen Rettungswagen oder die Pannenhilfe
über ein Mobiltelefon, etc.: 1 - Wenn das
System aufgrund des Aufpralls, etc. nicht
mehr funktioniert2-Wennsich das
Fahrzeug an einem Ort befindet, an dem
die Funkwellen weder gesendet noch
empfangen werden können (zum Beispiel
in einer Tiefgarage, in den Bergen, in einem
Tunnel, etc.).3-WenndieLeitung der
Notrufzentrale besetzt ist und der Anruf von
der Notrufzentrale nicht empfangen werden
kann.
258)Entfernen oder installieren Sie nicht
die oben genannten Teile. Dies kann zu
Kontaktstörungen oder zu Störungen der
Ausrüstung führen, sodass das System
nicht ordnungsgemäß funktionieren kann.
259)Wenn sich die rote und/oder grüne
Leuchte nach Einstellung des
Zündschalters oder des Betriebsmodus auf
"ON“ nicht einschaltet, liegt eine
Systemstörung vor. Lassen Sie das System
von einer Fiat-Werkstatt überprüfen.
260)Wenn die rote Leuchte eingeschaltet
bleibt oder nach etwa 20 Sekunden nach
Einstellung des Zündschalters oder des
Betriebsmodus auf „ON“ erneut
aufleuchtet, liegt eine Systemstörung vor
oder die Batterie des ERA-GLONASS
Systems ist erschöpft. Die Lebensdauer
der Batterie beträgt etwa 3 Jahre. Lassen
Sie das System sofort überprüfen oder
ersetzen Sie die Batterie in einer
Fiat-Werkstatt.
261)Wenn sich das System nicht im
Standby-Zustand befindet, funktioniert es
nicht. Stellen Sie sicher, dass sich das
System während der Fahrt im
Standby-Zustand befindet.262)Halten Sie das Fahrzeug an einem
sicheren Ort an, bevor Sie den
SOS-Schalter drücken. Wenn Sie den
Schalter während der Fahrt bedienen, wird
Ihre Aufmerksamkeit vom Straßenverkehr
abgelenkt und es kann zu gefährlichen
Situationen kommen.
263)Rufen Sie direkt mit Ihrem
Mobiltelefon einen Rettungswagen oder
den Pannendienst, wenn die rote Leuchte
wie folgt aufleuchtet: 1 - Wenn die rote
Leuchte eingeschaltet bleibt (es liegt
möglicherweise ein Systemfehler vor). 2 -
Wenn die rote Leuchte 60 Sekunden lang
eingeschaltet bleibt (das Fahrzeug befindet
sich möglicherweise an einem Ort, wo die
Funkwellen weder gesendet noch
empfangen werden können).
264)Ersetzen Sie nicht die Lautsprecher.
Wenn sie ersetzt werden, können der
Summer und die Stimme des Telefonisten
in der Notrufzentrale unter Umständen
nicht gehört werden. Wenn die
Lautsprecher aufgrund einer Störung etc.
ersetzt werden müssen, empfehlen wir,
sich an eine Fiat-Werkstatt zu wenden.
265)Es kann ein Fehler auftreten zwischen
dem aktuellen Ort der Berichterstattung
und dem von der Notrufzentrale erfassten
Ort. Bestätigen Sie dem Telefonisten der
Notrufzentrale im Telefongespräch den Ort
und Grund der Berichterstattung.
266)Wenn eines der Prüfergebnisse nicht
normal ist, leuchtet die rote Leuchte auf (für
etwa 5 Sekunden) und der Summer ertönt
3 mal. In diesem Fall besteht die
Möglichkeit eines Systemfehlers. Lassen
Sie das System sofort von einer
Fiat-Werkstatt überprüfen.
225

ZUR BEACHTUNG
161)Öffnen Sie die Abdeckung nur, wenn
Sie den SOS-Schalter drücken. Sie könnten
den SOS-Schalter versehentlich drücken.
Darüber hinaus kann die Abdeckung, wenn
sie während der Fahrt geöffnet wird, in
einem Notfall zu Verletzungen führen.
BEI EINER PANNE
Wenn das Fahrzeug liegen bleibt,
schalten Sie die Warnblinkanlage ein
und schieben das Fahrzeug möglichst
weit auf den Randstreifen. Stellen Sie
das Warndreieck und gegebenenfalls
eine Warnblinkleuchte auf. Siehe
„Warnblinkschalter“.
Wenn der Motor ausfällt
Ein Motorausfall hat erhebliche
Auswirkungen auf die Bremsen und die
Lenkung. Beachten Sie folgende
Punkte, wenn Sie das Fahrzeug an eine
sichere Stelle bewegen:
Der Bremskraftverstärker hat keine
Wirkung mehr und der Kraftaufwand
beim Treten des Pedals ist höher. Treten
Sie das Bremspedal härter als üblich.
Da die Servolenkung auch nicht
mehr funktioniert, ist das Lenkrad
schwergängig.
Haltebänder für Erste-Hilfe-Kasten
und Warndreieck*
Mit den in der Abbildung gezeigten
Bändern können ein Erste-Hilfe-Kasten
und ein Warndreieck befestigt werden
Abb. 353.
Einzelkabine, Doppelkabine
An der Wand hinter dem Sitz befindet
sich ein Halteband zum Befestigen
eines Erste-Hilfe-Kastens und eines
Warndreiecks Abb. 355.Club-Kabine
Ein Halteband zum Befestigen eines
Erste-Hilfe-Kastens befindet sich im
Boden auf der rechten Seite unter der
Rücksitzbank Abb. 354.
353AHA106274
354AHA106287
226
IM NOTFALL

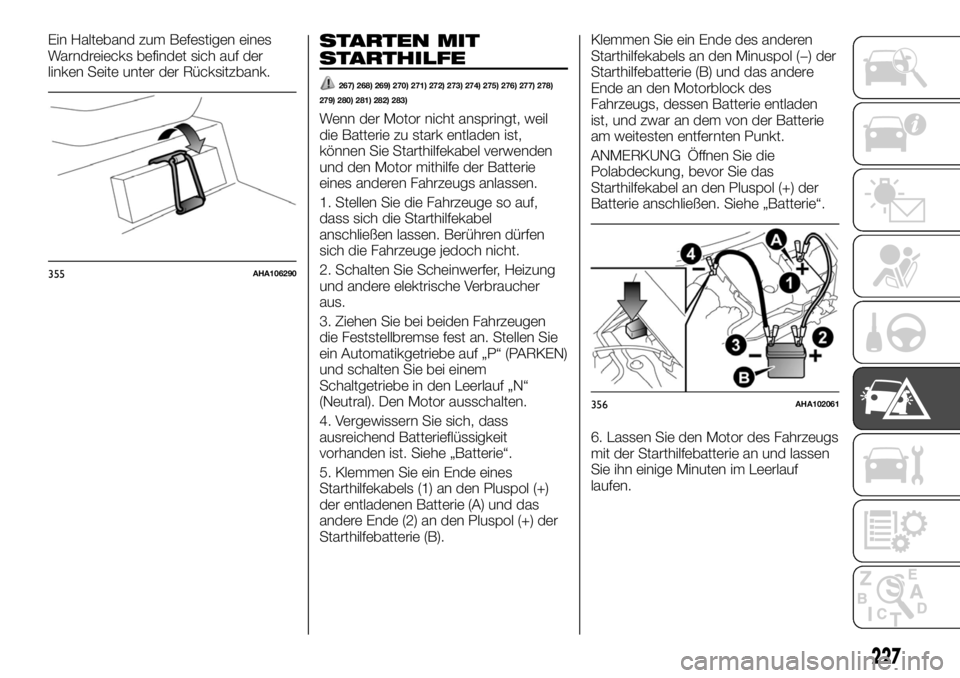

Ein Halteband zum Befestigen eines
Warndreiecks befindet sich auf der
linken Seite unter der Rücksitzbank.STARTEN MIT
STARTHILFE
267) 268) 269) 270) 271) 272) 273) 274) 275) 276) 277) 278)
279) 280) 281) 282) 283)
Wenn der Motor nicht anspringt, weil
die Batterie zu stark entladen ist,
können Sie Starthilfekabel verwenden
und den Motor mithilfe der Batterie
eines anderen Fahrzeugs anlassen.
1. Stellen Sie die Fahrzeuge so auf,
dass sich die Starthilfekabel
anschließen lassen. Berühren dürfen
sich die Fahrzeuge jedoch nicht.
2. Schalten Sie Scheinwerfer, Heizung
und andere elektrische Verbraucher
aus.
3. Ziehen Sie bei beiden Fahrzeugen
die Feststellbremse fest an. Stellen Sie
ein Automatikgetriebe auf „P“ (PARKEN)
und schalten Sie bei einem
Schaltgetriebe in den Leerlauf „N“
(Neutral). Den Motor ausschalten.
4. Vergewissern Sie sich, dass
ausreichend Batterieflüssigkeit
vorhanden ist. Siehe „Batterie“.
5. Klemmen Sie ein Ende eines
Starthilfekabels (1) an den Pluspol (+)
der entladenen Batterie (A) und das
andere Ende (2) an den Pluspol (+) der
Starthilfebatterie (B).Klemmen Sie ein Ende des anderen
Starthilfekabels an den Minuspol (−) der
Starthilfebatterie (B) und das andere
Ende an den Motorblock des
Fahrzeugs, dessen Batterie entladen
ist, und zwar an dem von der Batterie
am weitesten entfernten Punkt.
ANMERKUNG Öffnen Sie die
Polabdeckung, bevor Sie das
Starthilfekabel an den Pluspol (+) der
Batterie anschließen. Siehe „Batterie“.
6. Lassen Sie den Motor des Fahrzeugs
mit der Starthilfebatterie an und lassen
Sie ihn einige Minuten im Leerlauf
laufen.
355AHA106290
356AHA102061
227

Lassen Sie dann den Motor des
Fahrzeugs mit der entladenen Batterie
an.
ANMERKUNG Schalten Sie die
Start&Stop-Automatik bei entsprechend
ausgestatteten Fahrzeugen mit dem
Schalter „Start&Stop-OFF“ aus, damit
sich der Motor nicht automatisch
ausschaltet, bevor die Batterie
ausreichend aufgeladen ist. Siehe „So
deaktivieren Sie die Funktion“.
7. Sobald der Motor angesprungen ist,
klemmen Sie die Kabel in umgekehrter
Reihenfolge ab und lassen den Motor
einige Minuten lang laufen.
ANMERKUNG Wenn Sie losfahren,
ohne vorher die Batterie ausreichend
aufzuladen, läuft der Motor eventuell
nicht problemlos und unter Umständen
leuchtet die ABS-Warnleuchte auf.
Siehe „Antiblockiersystem (ABS)“.
ZUR BEACHTUNG
267)Gehen Sie beim Anlassen des Motors
mit Starthilfe von einem anderen Fahrzeug
unbedingt wie in den folgenden
Anweisungen erläutert vor. Bei
Nichtbeachtung der Anweisungen besteht
Feuer- und Explosionsgefahr und die
Fahrzeuge können beschädigt werden.
268)Halten Sie Funken, Zigaretten und
offene Flammen von der Batterie fern.
Andernfalls besteht Explosionsgefahr.269)Versuchen Sie nicht, den Motor durch
Anschieben oder Anschleppen des
Fahrzeugs anzulassen. Dies könnte zu
Schäden am Fahrzeug führen.
270)Prüfen Sie das andere Fahrzeug. Es
muss über eine 12-Volt-Batterie verfügen.
Bei einer anderen als einer 12-Volt-Batterie
kann es durch einen Kurzschluss zu
Schäden an beiden Fahrzeugen kommen.
271)Verwenden Sie für die Batteriegröße
geeignete Kabel, um eine Überhitzung der
Kabel zu vermeiden.
272)Prüfen Sie die Starthilfekabel vor dem
Gebrauch auf Schäden und Korrosion.
273)Tragen Sie bei Arbeiten in der Nähe
der Batterie immer eine Schutzbrille.
274)Halten Sie Kinder von der Batterie
fern.
275)Schalten Sie vorher bei beiden
Fahrzeugen die Zündung aus. Achten Sie
darauf, dass sich die Kabel oder Ihre
Kleidung nicht im Ventilator oder im
Keilriemen verfangen. Andernfalls besteht
Verletzungsgefahr.
276)Versuchen Sie nicht, Starthilfe zu
geben, wenn die Batterieflüssigkeit nicht zu
sehen oder gefroren ist! Bei Temperaturen
unter 0 °C oder fehlender Batterieflüssigkeit
können Batterien bersten oder explodieren.
277)Die Batterieflüssigkeit besteht aus
verdünnter ätzender Schwefelsäure. Wenn
Batterieflüssigkeit mit Händen, Augen,
Kleidung oder den lackierten Teilen des
Fahrzeugs in Kontakt kommt, waschen Sie
sie gründlich mit Wasser ab. Wenn
Batterieflüssigkeit in die Augen gelangt,
spülen Sie die Augen sofort mit viel Wasser
aus und wenden Sie sich unverzüglich an
einen Arzt.278)Klemmen Sie die Kabel unbedingt an
den richtigen Stellen an (siehe Abbildung).
Wenn Sie ein Kabel direkt an den Minuspol
(−) der Batterie anschließen, können sich
die von der Batterie gebildeten brennbaren
Gase entzünden und explodieren.
279)Verbinden Sie beim Anschließen von
Starhilfekabeln nicht das Pluskabel (+) mit
dem Minuspol (−). Andernfalls kann es
aufgrund von Funkenbildung zu einer
Explosion der Batterie kommen.
280)Achten Sie darauf, dass sich die
Starthilfekabel nicht im Ventilator oder
anderen sich drehenden Teilen im
Motorraum verfangen.
281)Schalten Sie den Motor des
Fahrzeugs, das Starthilfe leistet, nicht aus.
282)Die Batteriesäure ist giftig und
korrosiv. Vermeiden Sie den Kontakt mit
Haut oder Augen. Die Batterie darf nur in
gut belüfteten Räumen aufgeladen werden.
Schützen Sie sie vor offenem Feuer und
Funken: Es besteht Explosions- und
Feuergefahr.
283)Versuchen Sie nicht, die Batterie
aufzuladen, wenn sie eingefroren ist. Sie
muss zunächst auftauen. Andernfalls
könnte sie explodieren. Wenn die Batterie
gefroren war, sollte sie von Fachleuten
geprüft werden, um sicherzustellen, dass
die inneren Bauteile nicht beschädigt sind
und das Gehäuse keine Risse aufweist.
Andernfalls besteht die Gefahr, dass giftige
und korrosive Säure austritt.
228
IM NOTFALL

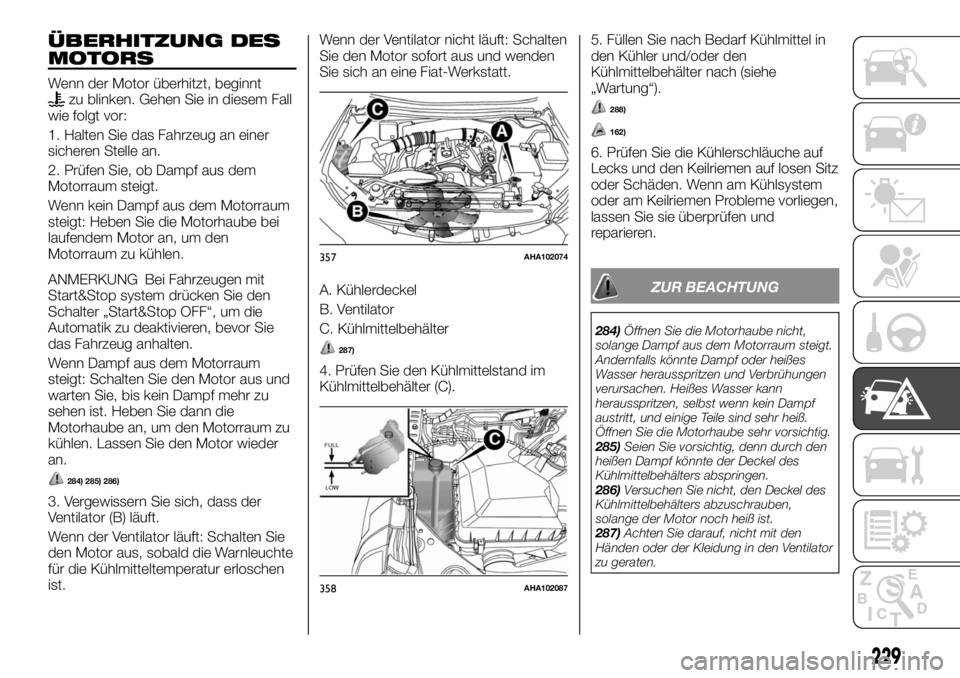

ÜBERHITZUNG DES
MOTORS
Wenn der Motor überhitzt, beginntzu blinken. Gehen Sie in diesem Fall
wie folgt vor:
1. Halten Sie das Fahrzeug an einer
sicheren Stelle an.
2. Prüfen Sie, ob Dampf aus dem
Motorraum steigt.
Wenn kein Dampf aus dem Motorraum
steigt: Heben Sie die Motorhaube bei
laufendem Motor an, um den
Motorraum zu kühlen.
ANMERKUNG Bei Fahrzeugen mit
Start&Stop system drücken Sie den
Schalter „Start&Stop OFF“, um die
Automatik zu deaktivieren, bevor Sie
das Fahrzeug anhalten.
Wenn Dampf aus dem Motorraum
steigt: Schalten Sie den Motor aus und
warten Sie, bis kein Dampf mehr zu
sehen ist. Heben Sie dann die
Motorhaube an, um den Motorraum zu
kühlen. Lassen Sie den Motor wieder
an.
284) 285) 286)
3. Vergewissern Sie sich, dass der
Ventilator (B) läuft.
Wenn der Ventilator läuft: Schalten Sie
den Motor aus, sobald die Warnleuchte
für die Kühlmitteltemperatur erloschen
ist.Wenn der Ventilator nicht läuft: Schalten
Sie den Motor sofort aus und wenden
Sie sich an eine Fiat-Werkstatt.
A. Kühlerdeckel
B. Ventilator
C. Kühlmittelbehälter
287)
4. Prüfen Sie den Kühlmittelstand im
Kühlmittelbehälter (C).5. Füllen Sie nach Bedarf Kühlmittel in
den Kühler und/oder den
Kühlmittelbehälter nach (siehe
„Wartung“).
288)
162)
6. Prüfen Sie die Kühlerschläuche auf
Lecks und den Keilriemen auf losen Sitz
oder Schäden. Wenn am Kühlsystem
oder am Keilriemen Probleme vorliegen,
lassen Sie sie überprüfen und
reparieren.
ZUR BEACHTUNG
284)Öffnen Sie die Motorhaube nicht,
solange Dampf aus dem Motorraum steigt.
Andernfalls könnte Dampf oder heißes
Wasser herausspritzen und Verbrühungen
verursachen. Heißes Wasser kann
herausspritzen, selbst wenn kein Dampf
austritt, und einige Teile sind sehr heiß.
Öffnen Sie die Motorhaube sehr vorsichtig.
285)Seien Sie vorsichtig, denn durch den
heißen Dampf könnte der Deckel des
Kühlmittelbehälters abspringen.
286)Versuchen Sie nicht, den Deckel des
Kühlmittelbehälters abzuschrauben,
solange der Motor noch heiß ist.
287)Achten Sie darauf, nicht mit den
Händen oder der Kleidung in den Ventilator
zu geraten.
357AHA102074
358AHA102087
229

288)Vergewissern Sie sich, dass der
Motor abgekühlt ist, bevor Sie den Deckel
des Kühlmittelbehälters (A) öffnen.
Andernfalls spritzt heißer Dampf oder
kochendes Wasser aus dem Einfüllstutzen
und Sie könnten sich verbrühen.
ZUR BEACHTUNG
162)Füllen Sie nicht Kühlmittel nach,
solange der Motor noch heiß ist. Durch das
plötzliche Einfüllen von kaltem Kühlmittel
könnte der Motor beschädigt werden.
Warten Sie, bis sich der Motor abgekühlt
hat, und füllen Sie dann nach und nach
Kühlmittel ein.

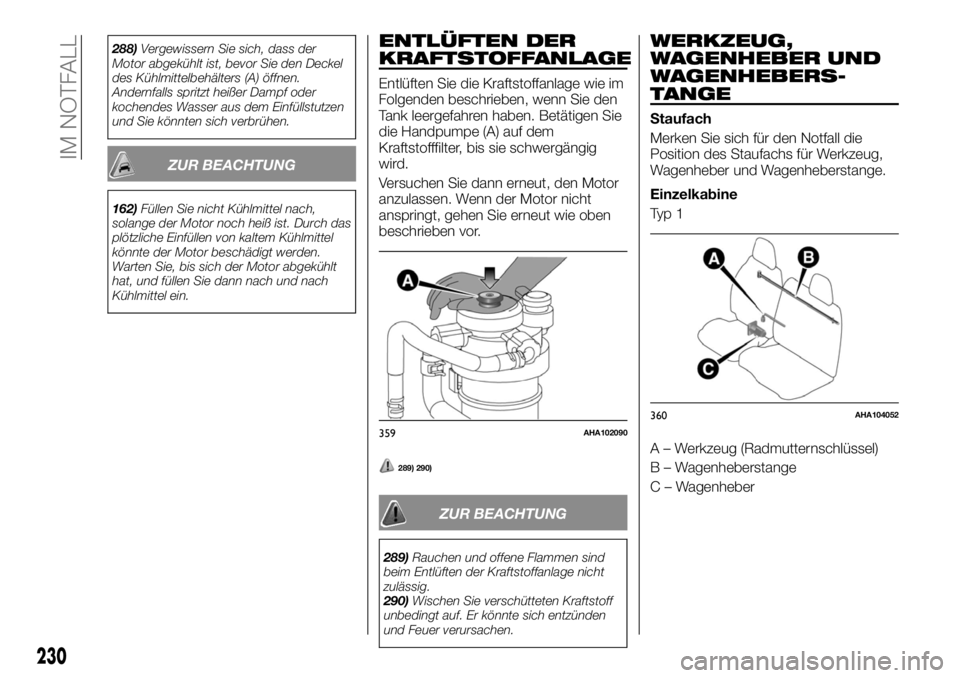

ENTLÜFTEN DER
KRAFTSTOFFANLAGE
Entlüften Sie die Kraftstoffanlage wie im
Folgenden beschrieben, wenn Sie den
Tank leergefahren haben. Betätigen Sie
die Handpumpe (A) auf dem
Kraftstofffilter, bis sie schwergängig
wird.
Versuchen Sie dann erneut, den Motor
anzulassen. Wenn der Motor nicht
anspringt, gehen Sie erneut wie oben
beschrieben vor.
289) 290)
ZUR BEACHTUNG
289)Rauchen und offene Flammen sind
beim Entlüften der Kraftstoffanlage nicht
zulässig.
290)Wischen Sie verschütteten Kraftstoff
unbedingt auf. Er könnte sich entzünden
und Feuer verursachen.
WERKZEUG,
WAGENHEBER UND
WAGENHEBERS-
TANGE
Staufach
Merken Sie sich für den Notfall die
Position des Staufachs für Werkzeug,
Wagenheber und Wagenheberstange.
Einzelkabine
Ty p 1
A – Werkzeug (Radmutternschlüssel)
B – Wagenheberstange
C – Wagenheber
359AHA102090360AHA104052
230
IM NOTFALL
