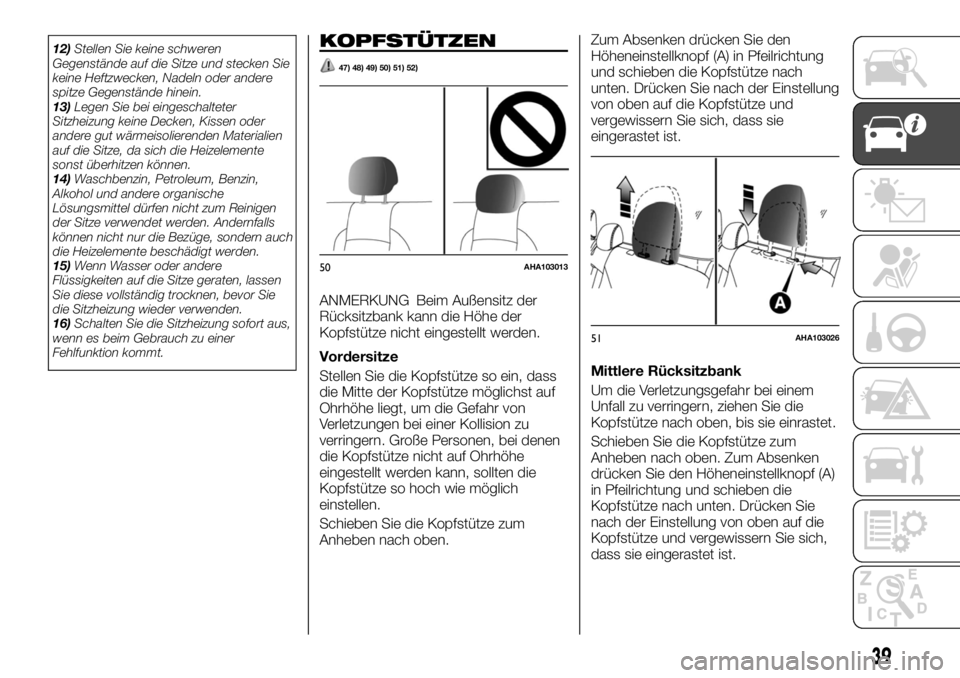

12)Stellen Sie keine schweren
Gegenstände auf die Sitze und stecken Sie
keine Heftzwecken, Nadeln oder andere
spitze Gegenstände hinein.
13)Legen Sie bei eingeschalteter
Sitzheizung keine Decken, Kissen oder
andere gut wärmeisolierenden Materialien
auf die Sitze, da sich die Heizelemente
sonst überhitzen können.
14)Waschbenzin, Petroleum, Benzin,
Alkohol und andere organische
Lösungsmittel dürfen nicht zum Reinigen
der Sitze verwendet werden. Andernfalls
können nicht nur die Bezüge, sondern auch
die Heizelemente beschädigt werden.
15)Wenn Wasser oder andere
Flüssigkeiten auf die Sitze geraten, lassen
Sie diese vollständig trocknen, bevor Sie
die Sitzheizung wieder verwenden.
16)Schalten Sie die Sitzheizung sofort aus,
wenn es beim Gebrauch zu einer
Fehlfunktion kommt.KOPFSTÜTZEN
47) 48) 49) 50) 51) 52)
ANMERKUNG Beim Außensitz der
Rücksitzbank kann die Höhe der
Kopfstütze nicht eingestellt werden.
Vordersitze
Stellen Sie die Kopfstütze so ein, dass
die Mitte der Kopfstütze möglichst auf
Ohrhöhe liegt, um die Gefahr von
Verletzungen bei einer Kollision zu
verringern. Große Personen, bei denen
die Kopfstütze nicht auf Ohrhöhe
eingestellt werden kann, sollten die
Kopfstütze so hoch wie möglich
einstellen.
Schieben Sie die Kopfstütze zum
Anheben nach oben.Zum Absenken drücken Sie den
Höheneinstellknopf (A) in Pfeilrichtung
und schieben die Kopfstütze nach
unten. Drücken Sie nach der Einstellung
von oben auf die Kopfstütze und
vergewissern Sie sich, dass sie
eingerastet ist.
Mittlere Rücksitzbank
Um die Verletzungsgefahr bei einem
Unfall zu verringern, ziehen Sie die
Kopfstütze nach oben, bis sie einrastet.
Schieben Sie die Kopfstütze zum
Anheben nach oben. Zum Absenken
drücken Sie den Höheneinstellknopf (A)
in Pfeilrichtung und schieben die
Kopfstütze nach unten. Drücken Sie
nach der Einstellung von oben auf die
Kopfstütze und vergewissern Sie sich,
dass sie eingerastet ist.
50AHA103013
51AHA103026
39

Beim Außensitz der Rücksitzbank kann
die Höhe der Kopfstütze nicht
eingestellt werden.
Ausbau
Halten Sie den Höheneinstellknopf (A)
gedrückt und heben Sie die Kopfstütze
nach oben ab.
Einbau
Vergewissern Sie sich, dass Sie die
Kopfstütze richtig herum halten, halten
Sie den Höheneinstellknopf (A) in
Pfeilrichtung gedrückt und setzen Sie
die Kopfstütze in die Sitzlehne ein.
Die Kopfstützenstange mit den
Rastkerben (B) muss in die Öffnung mit
dem Einstellknopf (A) eingesetzt
werden, außer bei den Kopfstützen der
Außensitze.
ZUR BEACHTUNG
47)Die Einstellungen dürfen nur bei
stehendem Fahrzeug und ausgeschaltetem
Motor vorgenommen werden. Die
Kopfstützen müssen so eingestellt werden,
dass sie am Kopf anliegen, nicht am
Nacken. Nur dann schützen sie den Kopf
richtig. Für eine optimale Schutzwirkung
der Kopfstützen stellen Sie die Sitzlehne so
ein, dass sich der Kopf möglichst nahe an
der Kopfstütze befindet, wenn Sie aufrecht
sitzen.
48)Bei ausgebauten Kopfstützen besteht
für Sie und Ihre Passagiere bei einem Unfall
die Gefahr schwerer oder tödlicher
Verletzungen. Achten Sie immer darauf,
dass die Kopfstützen von belegten Sitzen
eingebaut und richtig eingestellt sind, um
die Verletzungsgefahr bei einem Unfall zu
verringern.
52AHA10302653AHA103039
54AHA103042
55AHA103055
40
ÜBERSICHT ÜBER DAS FAHRZEUG

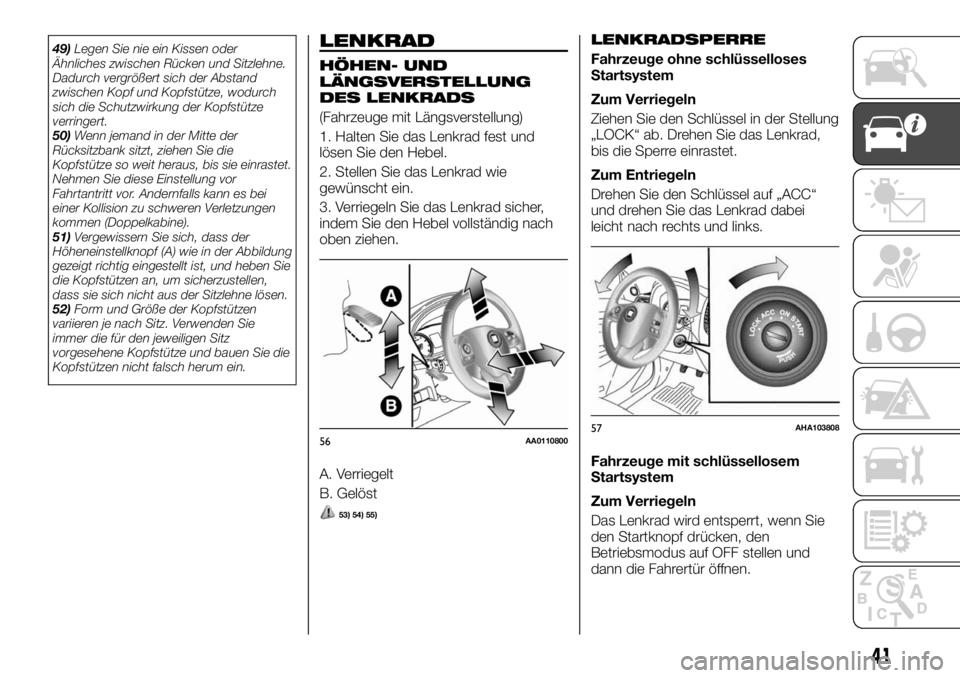

49)Legen Sie nie ein Kissen oder
Ähnliches zwischen Rücken und Sitzlehne.
Dadurch vergrößert sich der Abstand
zwischen Kopf und Kopfstütze, wodurch
sich die Schutzwirkung der Kopfstütze
verringert.
50)Wenn jemand in der Mitte der
Rücksitzbank sitzt, ziehen Sie die
Kopfstütze so weit heraus, bis sie einrastet.
Nehmen Sie diese Einstellung vor
Fahrtantritt vor. Andernfalls kann es bei
einer Kollision zu schweren Verletzungen
kommen (Doppelkabine).
51)Vergewissern Sie sich, dass der
Höheneinstellknopf (A) wie in der Abbildung
gezeigt richtig eingestellt ist, und heben Sie
die Kopfstützen an, um sicherzustellen,
dass sie sich nicht aus der Sitzlehne lösen.
52)Form und Größe der Kopfstützen
variieren je nach Sitz. Verwenden Sie
immer die für den jeweiligen Sitz
vorgesehene Kopfstütze und bauen Sie die
Kopfstützen nicht falsch herum ein.LENKRAD
HÖHEN- UND
LÄNGSVERSTELLUNG
DES LENKRADS
(Fahrzeuge mit Längsverstellung)
1. Halten Sie das Lenkrad fest und
lösen Sie den Hebel.
2. Stellen Sie das Lenkrad wie
gewünscht ein.
3. Verriegeln Sie das Lenkrad sicher,
indem Sie den Hebel vollständig nach
oben ziehen.
A. Verriegelt
B. Gelöst
53) 54) 55)
LENKRADSPERRE
Fahrzeuge ohne schlüsselloses
Startsystem
Zum Verriegeln
Ziehen Sie den Schlüssel in der Stellung
„LOCK“ ab. Drehen Sie das Lenkrad,
bis die Sperre einrastet.
Zum Entriegeln
Drehen Sie den Schlüssel auf „ACC“
und drehen Sie das Lenkrad dabei
leicht nach rechts und links.
Fahrzeuge mit schlüssellosem
Startsystem
Zum Verriegeln
Das Lenkrad wird entsperrt, wenn Sie
den Startknopf drücken, den
Betriebsmodus auf OFF stellen und
dann die Fahrertür öffnen.
56AA011080057AHA103808
41

ANMERKUNG Wenn Sie im
Betriebsmodus OFF folgende Aktionen
ausführen, wird das Lenkrad gesperrt.
Öffnen oder Schließen der Fahrertür.
Schließen aller Türen.
Öffnen einer Tür, wenn alle Türen
geschlossen sind.
Verriegeln aller Türen mit dem
schlüssellosen Zugangssystem oder
der schlüssellosen Startfunktion
Einstellen des Wählhebels auf „P“
(PARKEN) (Automatikgetriebe)
ANMERKUNG Wenn die Tür geöffnet
wird und das Lenkrad nicht gesperrt ist,
ertönt der Summer und weist Sie auf
das nicht gesperrte Lenkrad hin.
Zum Entriegeln
Zum Entsperren des Lenkrads haben
Sie folgende Möglichkeiten.
Stellen Sie den Betriebsmodus auf
ACC.
Lassen Sie den Motor an.
18) 19)
ANMERKUNG Wenn das Lenkrad nicht
entsperrt wird, blinkt die Warnleuchte,
der Innensummer ertönt und die
Warnleuchte leuchtet auf. Drücken Sie
den Startknopf erneut und drehen Sie
das Lenkrad dabei leicht nach rechts
und links.
ANMERKUNG Wenn an der
Lenkradsperre eine Störung vorliegt,
leuchtet die Warnleuchte auf. Stellen
Sie den Betriebsmodus auf OFF und
drücken Sie die Verriegelungstaste am
Schlüssel für das schlüssellose
Startsystem. Drücken Sie dann den
Startknopf. Wenn die Warnleuchte
erneut aufleuchtet, wenden Sie sich an
eine Fiat-Werkstatt.ANMERKUNG Wenn an der
Lenkradsperre ein Fehler vorliegt,
leuchtet die Warnleuchte auf. Stoppen
Sie das Fahrzeug sofort an einer
sicheren Stelle und wenden Sie sich an
eine Fiat-Werkstatt.
58AHZ100903
59AHA103505
42
ÜBERSICHT ÜBER DAS FAHRZEUG

HUPSCHALTER
Drücken Sie am Lenkrad auf oder rund
um das Hup-Symbol.
Typ 1.
Typ 2ZUR BEACHTUNG
53)Einstellungen für die Lenkradposition
dürfen nur bei stehendem Fahrzeug und
ausgeschaltetem Motor vorgenommen
werden.
54)Versuchen Sie nicht, das Lenkrad
während der Fahrt einzustellen.
55)Es ist streng verboten, nachträgliche
Änderungen am Lenksystem oder an der
Lenksäule (z. B. Einbau einer
Diebstahlsicherung) vorzunehmen. Dies
könnte sich negativ auf Leistung und
Sicherheit auswirken, zum Erlöschen von
Gewährleistung und Garantie führen und
bedeuten, dass das Fahrzeug die
Zulassungsvoraussetzungen nicht mehr
erfüllt.
ZUR BEACHTUNG
17)Ziehen Sie den Schlüssel ab, wenn Sie
das Fahrzeug verlassen. In einigen Ländern
ist es verboten, den Schlüssel beim Parken
im Fahrzeug zu lassen.
18)Wenn während der Fahrt der Motor
ausgeschaltet wird, dürfen Sie die Türen
nicht öffnen und auch nicht die Taste LOCK
auf dem Schlüssel drücken, bevor das
Fahrzeug an einer sicheren Stelle zum
Stillstand gekommen ist. Andernfalls kann
die Lenkradsperre einrasten, sodass das
Fahrzeug nicht mehr kontrolliert werden
kann.19)Nehmen Sie den Schlüssel mit, wenn
Sie das Fahrzeug verlassen. Wenn das
Fahrzeug abgeschleppt werden muss,
gehen Sie wie folgt vor, um das Lenkrad zu
entsperren: Bei Fahrzeugen mit
Schaltgetriebe stellen Sie den
Betriebsmodus auf ACC oder ON, bei
Fahrzeugen mit Automatikgetriebe stellen
Sie den Betriebsmodus auf ON.
60AA0108106
61AHA107590
43

RÜCKSPIEGEL
56) 57) 58) 59)
Stellen Sie erst den Sitz und dann den
Rückspiegel ein. Stellen Sie ihn so ein,
dass Sie nach hinten freie Sicht haben.
Stellen Sie den Rückspiegel so ein,
dass Sie durch die Heckscheibe
möglichst viel vom Verkehrsgeschehen
hinter dem Fahrzeug sehen können.
So stellen Sie die Höhe des
Spiegels ein
Sie können den Spiegel nach unten
oder oben verstellen.So stellen Sie die Spiegelposition
ein
Sie können den Spiegel nach
unten/oben und nach links/rechts
verstellen.
So reduzieren Sie das Blenden
Typ 1:Mit dem Hebel (A) an der
Unterkante des Spiegels können Sie ihn
so verstellen, dass Sie nachts weniger
durch die Scheinwerfer der hinter Ihnen
fahrenden Fahrzeuge geblendet
werden.1. Normal 2. Abgeblendet
Typ 2:Wenn die Scheinwerfer des
Fahrzeugs hinter Ihnen sehr hell sind,
wird der Reflexionsgrad des
Rückspiegels automatisch geändert,
um die Blendung zu reduzieren.
Wenn der Zündschalter oder der
Betriebsmodus auf ON gestellt wird,
62AJA107381
63AA0022369
64AA0108151
65AA0001425
66AA0094830
44
ÜBERSICHT ÜBER DAS FAHRZEUG
der Reflexionsgrad des Rückspiegels
automatisch geändert.

ANMERKUNG Hängen Sie keine
Gegenstände auf und sprühen Sie
keine Fensterreiniger auf den Sensor
(1), da dadurch die Empfindlichkeit
reduziert werden könnte.
AUSSENSPIEGEL
So stellen Sie die Spiegelposition
ein
56) 57) 58)
Manuell verstellbare Außenspiegel
Stellen Sie die Spiegel von Hand ein,
wie mit den Pfeilen angegeben.
Elektrisch verstellbare
Außenspiegel (bei entsprechender
Ausstattung)
Die elektrisch verstellbaren
Außenspiegel können verstellt werden,
wenn der Zündschlüssel oder der
Betriebsmodus auf ON oder ACC
gestellt ist.1. Stellen Sie den Hebel (A) auf die
Seite, an der Sie den Spiegel einstellen
möchten.
2. Drücken Sie die linke, rechte, obere
oder untere Seite des Schalters (B), um
den Spiegel in die entsprechende
Richtung zu bewegen.
3. Stellen Sie den Hebel (A) wieder in
die mittlere Position.
Ein- und Ausklappen der
Außenspiegel
Die Außenspiegel können in Richtung
der Seitenscheiben geklappt werden,
um beim Einparken in engen Lücken
eine Beschädigung zu vermeiden.
20)
Bei Fahrzeugen ohne Klappschalter
für die Spiegel
Zum Einklappen drücken Sie den
Spiegel mit der Hand in Richtung
Fahrzeugheck. Zum Ausklappen ziehen
Sie ihn in Richtung Fahrzeugfront, bis er
einrastet.
20)
Bei Fahrzeugen mit Klappschalter
für die Spiegel
Stellen Sie den Zündschlüssel oder den
Betriebsmodus auf ON oder ACC und
drücken Sie den Klappschalter, um die
Spiegel einzuklappen.
Drücken Sie den Schalter erneut, um
die Spiegel wieder in die
Ausgangsposition zu klappen.
Nachdem Sie den Zündschlüssel auf
„LOCK“ gedreht oder den
Betriebsmodus auf OFF gestellt haben,
können Sie die Spiegel etwa
67AHA105280
68AH3100434
69AHA104935
45
30 Sekunden lang mit dem
Klappschalter ein- bzw. ausklappen.

ANMERKUNG Achten Sie darauf, sich
nicht die Hände in den Spiegeln
einzuklemmen, wenn diese sich
bewegen.
ANMERKUNG Wenn Sie einen Spiegel
von Hand einstellen oder er durch einen
Stoß von einer Person oder einem
Gegenstand verstellt wird, lässt er sich
unter Umständen nicht mehr mit dem
Klappschalter in die Ausgangsposition
bringen. Klappen Sie den Spiegel in
diesem Fall mit dem Klappschalter ein
und drücken Sie den Klappschalter
dann erneut, damit sich der Spiegel
wieder in die Ausgangsposition bewegt.
ANMERKUNG Wenn sich die Spiegel
bei Frost nicht wie gewünscht
bewegen, drücken Sie bitte nicht
mehrmals auf den Klappschalter.
Andernfalls könnten die Schaltkreise im
Spiegelmotor durchbrennen.Ein- und Ausklappen der Spiegel
ohne den Klappschalter für die
Spiegel (bei entsprechender
Ausstattung)
Fahrzeuge ohne schlüsselloses
Zugangs- oder Startsystem
Die Spiegel werden bei 30 km/h
automatisch ausgeklappt.
Fahrzeuge mit schlüssellosem
Zugangssystem
Die Spiegel werden beim Ver- und
Entriegeln der Türen mit den
Schlüsseltasten des schlüssellosen
Zugangssystems automatisch ein- bzw.
ausgeklappt. Siehe „Schlüsselloses
Zugangssystem“.
Fahrzeuge mit schlüssellosem
Startsystem
Die Spiegel werden beim Ver- und
Entriegeln der Türen mit den
Schlüsseltasten oder der schlüssellosen
Startfunktion automatisch ein- bzw.
ausgeklappt.
Siehe „Schlüsselloses Zugangssystem“.
Siehe „Schlüsselloses Startsystem: So
verwenden Sie die schlüssellose
Startfunktion“.
Die Funktionen lassen sich wie folgt
ändern. Wenden Sie sich bitte an eine
Fiat-Werkstatt:
Die Spiegel werden automatisch
ausgeklappt, wenn Sie die Fahrertür
schließen und dann folgende Aktion
ausführen. 1 – Fahrzeuge ohne
schlüsselloses Startsystem: Sie drehenden Zündschlüssel auf „ON“ oder
„ACC“. 2 – Fahrzeuge mit
schlüssellosem Startsystem: Sie
aktivieren den Betriebsmodus ON oder
ACC.
Die Spiegel werden automatisch
eingeklappt, wenn der Zündschlüssel
auf „LOCK“ gedreht oder der
Betriebsmodus auf OFF gestellt und
danach die Fahrertür geöffnet wird.
Die Spiegel werden bei 30 km/h
automatisch ausgeklappt (bei
Fahrzeugen mit schlüssellosem
Zugangs- oder Startsystem).
Das automatische Ausklappen kann
deaktiviert werden.
Spiegelheizung (bei entsprechender
Ausstattung)
Wenn Sie die Außenspiegel von
Feuchtigkeit oder Eis befreien wollen,
drücken Sie den Schalter für die
Heckscheibenheizung.
Bei eingeschalteter
Heckscheibenheizung leuchtet die
Kontrollleuchte (A).
Die Heizung schaltet sich je nach
Außentemperatur nach etwa
20 Minuten automatisch aus.
70AA0022398
46
ÜBERSICHT ÜBER DAS FAHRZEUG
