Dadurch sinkt der Reibungswiderstand
des Reifens und das Fahrzeug lässt
sich nicht mehr sicher lenken und
zuverlässig abbremsen.
Beachten Sie folgende Hinweise, um
das Problem zu vermeiden:
(a) Fahren Sie langsam.
(b) Fahren Sie nicht mit abgenutzten
Reifen.
(c) Sorgen Sie immer für den richtigen
Reifenluftdruck.
Auf verschneiten oder vereisten
Straßen
Auf verschneiten oder vereisten Straßen
sollten Sie Winterreifen oder
Traktionshilfen (Schneeketten)
verwenden. Siehe „Winterreifen“ und
„Traktionshilfen (Schneeketten)“.
Vermeiden Sie schnelle Fahrmanöver,
plötzliches Beschleunigen, abruptes
Bremsen und heftige Lenkbewegungen.
Auf verschneiten oder vereisten Straßen
kann es beim Treten des Bremspedals
dazu kommen, dass die Reifen
rutschen und das Fahrzeug ins
Schleudern gerät. Bei verminderter
Haftung zwischen Reifen und Straße
können die Räder rutschen, sodass
sich das Fahrzeug mit den
herkömmlichen Bremstechniken nicht
so leicht zum Stillstand bringen lässt.
Wie Sie am wirksamsten bremsen,
hängt davon ab, ob das Fahrzeug über
das Antiblockiersystem (ABS) verfügt.Bei einem Fahrzeug mit ABS treten Sie
fest auf das Bremspedal und lassen Sie
es nicht los. Bei einem Fahrzeug ohne
ABS treten Sie mehrmals kurz auf das
Bremspedal. Treten Sie kräftig darauf
und lassen Sie es ganz wieder los, um
eine optimale Bremswirkung zu
erzielen.
Halten Sie einen besonders großen
Abstand zum vorausfahrenden
Fahrzeug und vermeiden Sie plötzliches
Bremsen.
Wenn sich Eis auf dem Bremssystem
ablagert, können die Räder blockieren.
Fahren Sie aus dem Stillstand langsam
an und vergewissern Sie sich vorab,
dass der Bereich um das Fahrzeug frei
ist.
330)
Auf holprigen oder zerfurchten
Straßen
Fahren Sie auf holprigen oder
zerfurchten Straßen so langsam wie
möglich.
178)
ZUR BEACHTUNG
330)Treten Sie nicht schnell auf das
Gaspedal. Wenn sich die Räder vom Eis
lösen, könnte sich das Fahrzeug plötzlich in
Bewegung setzen und einen Unfall
verursachen.
ZUR BEACHTUNG
178)Die Schläge, denen Reifen und/oder
Felgen auf holprigen oder zerfurchten
Straßen ausgesetzt sind, können Reifen
und/oder Felgen beschädigen.
247

SCHMELZ-
SICHERUNGEN
Die Schmelzsicherungen brennen
durch, um ein Feuer zu verhindern,
wenn zu viel Strom durch ein
bestimmtes elektrisches System fließt.
Bei einer durchgebrannten
Schmelzsicherung empfiehlt es sich,
das Fahrzeug überprüfen zu lassen.
Siehe „Lage der Sicherungen in der
Fahrgastzelle“ und „Lage der
Sicherungen im Motorraum“.
331)
ZUR BEACHTUNG
331)Schmelzsicherungen dürfen nicht
durch andere Schutzvorrichtungen ersetzt
werden. Bei Einbau einer falschen
Sicherung kann es im Fahrzeug jederzeit zu
einem Feuer und infolgedessen zu
Sachschäden und schweren oder
tödlichen Verletzungen kommen.
SICHERUNGEN
Lage des Sicherungskastens
Damit es nicht aufgrund von
Kurzschlüssen oder Überlastung zu
Schäden an der Elektrik kommt, ist
jeder Stromkreis mit einer Sicherung
ausgestattet. In der Fahrgastzelle und
im Motorraum befindet sich je ein
Sicherungskasten.
Fahrgastzelle (Linkslenker)
Der Sicherungskasten in der
Fahrgastzelle befindet sich hinter der
Abdeckung vor dem Fahrersitz an der
auf der Abbildung angegebenen Stelle.
Ziehen Sie die Abdeckung zum Öffnen
des Sicherungskastens ab.
Fahrgastzelle (Rechtslenker)
Der Sicherungskasten in der
Fahrgastzelle befindet sich hinter dem
Handschuhfach an der auf der
Abbildung angegebenen Stelle.1. Öffnen Sie das Handschuhfach.
2. Drücken Sie von den Seiten auf das
Handschuhfach, lösen Sie den Haken
links und rechts (A) und kippen Sie das
Handschuhfach nach unten.
3. Lösen Sie die Scharniere des
Handschuhfaches (B) und nehmen Sie
es heraus.
409AHA102612
410AHA102713
411AHA102739
248
IM NOTFALL

Motorraum
Im Motorraum befindet sich der
Sicherungskasten an der auf der
Abbildung angegebenen Stelle.
A – Drücken Sie auf die Lasche.
B – Nehmen Sie die Abdeckung ab.Bemessungsstromstärke
Die Bemessungsstromstärke und die
durch die Sicherung geschützten
elektrischen Systeme sind auf der
Rückseite der Abdeckung (Linkslenker),
der Rückseite des Handschuhfachs
(Rechtslenker) und der Innenseite des
Sicherungskastens (im Motorraum)
angegeben.
ANMERKUNG Ersatzsicherungen
befinden sich im Sicherungskasten im
Motorraum. Verwenden Sie beim
Auswechseln einer Sicherung immer
eine mit derselben
Bemessungsstromstärke.
412AHA102742
413AHA102726
249

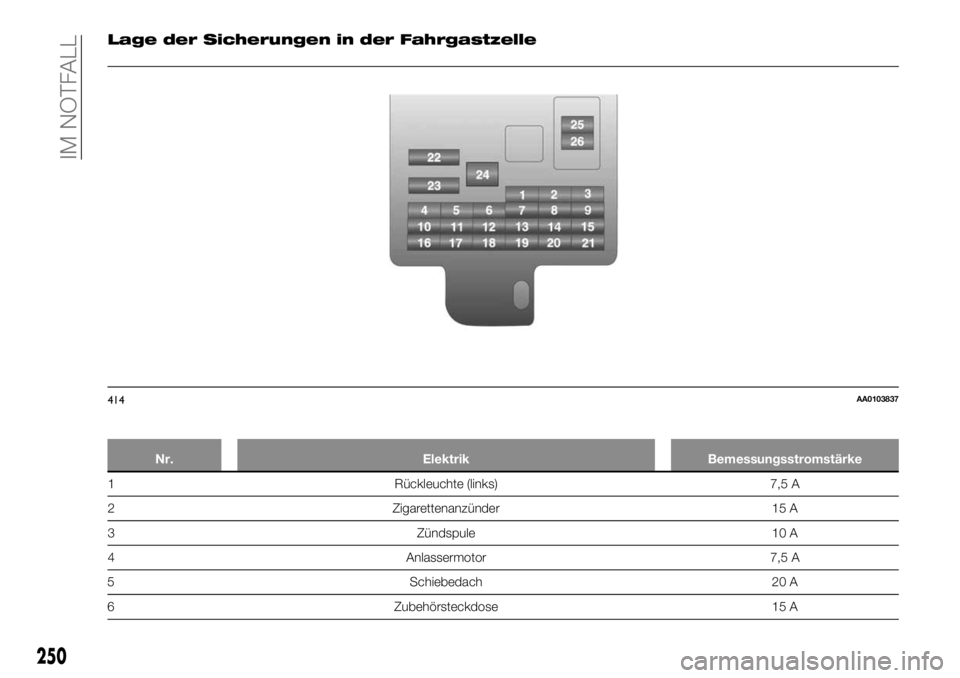

Lage der Sicherungen in der Fahrgastzelle
Nr. Elektrik Bemessungsstromstärke
1 Rückleuchte (links) 7,5 A
2 Zigarettenanzünder 15 A
3 Zündspule 10 A
4 Anlassermotor 7,5 A
5 Schiebedach 20 A
6 Zubehörsteckdose 15 A
414AA0103837
250
IM NOTFALL

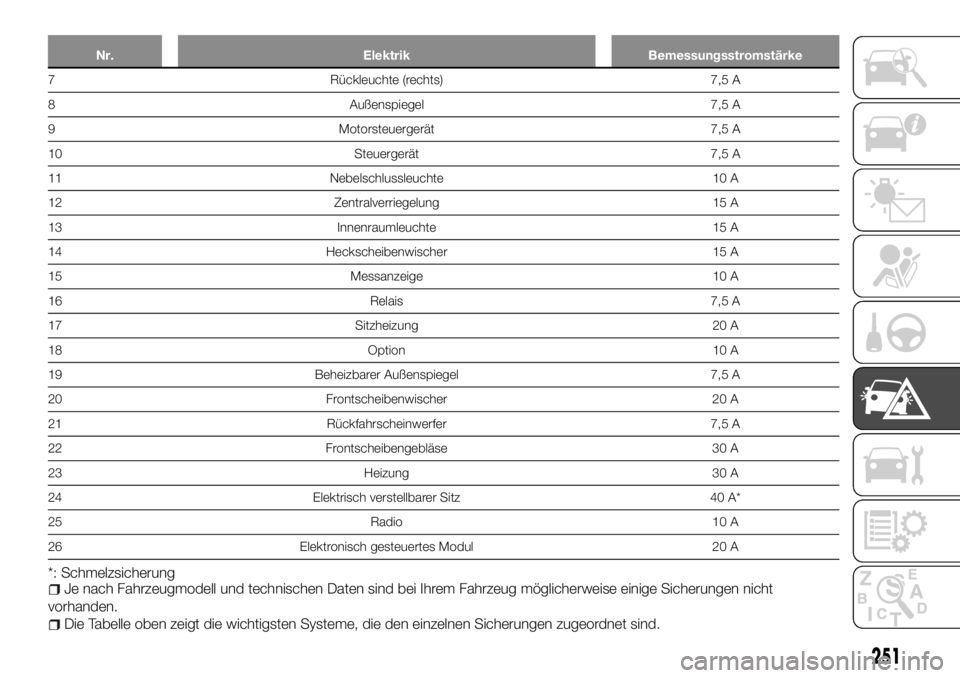

Nr. Elektrik Bemessungsstromstärke
7 Rückleuchte (rechts) 7,5 A
8 Außenspiegel 7,5 A
9 Motorsteuergerät 7,5 A
10 Steuergerät 7,5 A
11 Nebelschlussleuchte 10 A
12 Zentralverriegelung 15 A
13 Innenraumleuchte 15 A
14 Heckscheibenwischer 15 A
15 Messanzeige 10 A
16 Relais 7,5 A
17 Sitzheizung 20 A
18 Option 10 A
19 Beheizbarer Außenspiegel 7,5 A
20 Frontscheibenwischer 20 A
21 Rückfahrscheinwerfer 7,5 A
22 Frontscheibengebläse 30 A
23 Heizung 30 A
24 Elektrisch verstellbarer Sitz 40 A*
25 Radio 10 A
26 Elektronisch gesteuertes Modul 20 A
*: SchmelzsicherungJe nach Fahrzeugmodell und technischen Daten sind bei Ihrem Fahrzeug möglicherweise einige Sicherungen nicht
vorhanden.
Die Tabelle oben zeigt die wichtigsten Systeme, die den einzelnen Sicherungen zugeordnet sind.
251

Lage der Sicherungen im Motorraum
Nr. Elektrik Füllmengen
SBF1 Sicherung (+B) 30 A*
SBF2 Antiblockiersystem 30 A*
SBF3 Zündschalter 40 A*
SBF4 Elektrische Fensterheber 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
415AA3008441
252
IM NOTFALL

Nr. Elektrik Füllmengen
F1 Scheinwerfer, Abblendlicht (links) 15 A
F2 Scheinwerfer, Abblendlicht (rechts) 15 A
F3 Scheinwerfer, Fernlicht (links) 10 A
F4 Scheinwerfer, Fernlicht (rechts) 10 A
F5 Hupe 10 A
F6 Nebelscheinwerfer 15 A
F7 Tagfahrlicht 10 A
F8 Motor des Kühlerventilators 20 A
F9 T/F 20 A
F10 — —
F11 Scheinwerferwaschanlage 20 A
F12 Bremsleuchten 15 A
F13 Zündspule 10 A
F14 Motormanagement 7,5 A
F15 Lichtmaschine 7,5 A
F16 Warnblinkanlage 15 A
F17 Automatikgetriebe 20 A
F18 Klimaanlage 20 A
F19ETV 15 A
Heizung der Kraftstoffleitung 20 A
F20 Anlasser 7,5 A
F21 — —
F22 Kraftstoffpumpe 15 A
253

Nr. Elektrik Füllmengen
F23 Motor 20 A
F24 — —
1 Ersatzsicherung 20 A
2 Ersatzsicherung 30 A
*: SchmelzsicherungJe nach Fahrzeugmodell und technischen Daten sind bei Ihrem Fahrzeug möglicherweise einige Sicherungen nicht
vorhanden.
Die Tabelle oben zeigt die wichtigsten Systeme, die den einzelnen Sicherungen zugeordnet sind.
Ersatzsicherungen mit 7,5 A, 10 A und 15 A sind im Sicherungskasten nicht enthalten. Wenn eine dieser Sicherungen
durchbrennt, ersetzen Sie sie durch die folgende Sicherung.
7,5 A: Außenspiegel
10 A: Option
15 A: Zigarettenanzünder
Tauschen Sie eine Ersatzsicherung möglichst bald gegen eine Sicherung mit der richtigen Bemessungsstromstärke aus.
Farbcodierung
Bemessungsstromstärke Farbe
7,5 ABraun
10 ARot
15 ABlau
20 AGelb
30 A Grün (Sicherung)/Rosa (Schmelzsicherung)
40 AGrün (Schmelzsicherung)
254
