2017 FIAT FULLBACK Betriebsanleitung (in German)

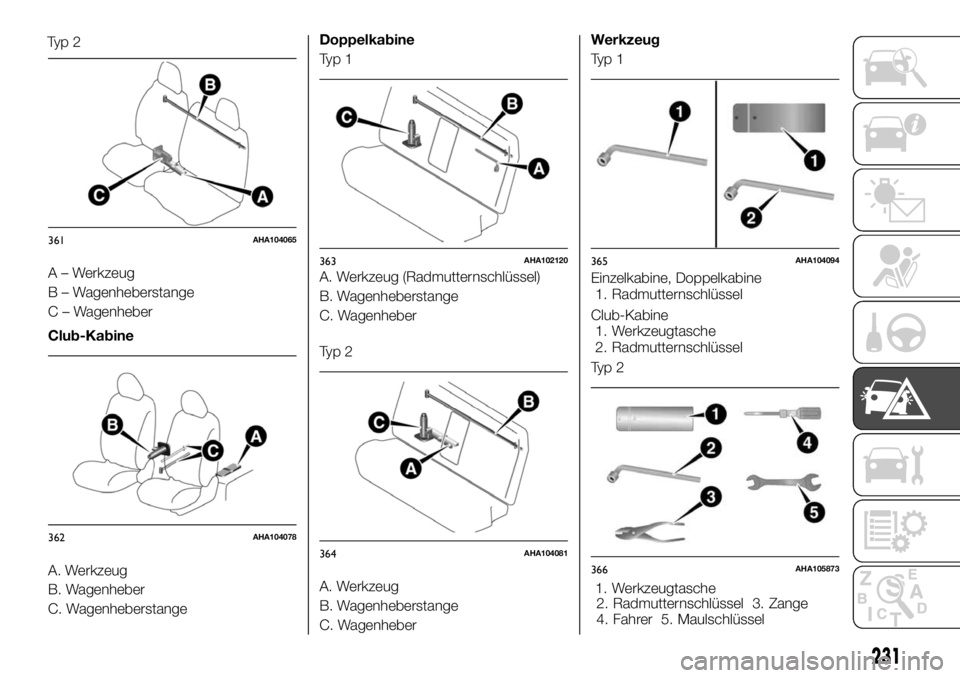

A – Werkzeug
B – Wagenheberstange
C – Wagenheber
Club-Kabine
A. Werkzeug
B. Wagenheber
C. WagenheberstangeDoppelkabine
Ty p 1
A. Werkzeug (Radmutternschlüssel)
B. Wagenheberstange
C. Wagenheber
Ty p 2
A. Werkzeug
B. Wagenheberstange
C. WagenheberWerkzeug
Ty p 1
Einzelkabine, Doppelkabine
1. Radmutternschlüssel
Club-Kabine
1. Werkzeugtasche
2. Radmutternschlüssel
Ty p 2
1. Werkzeugtasche
361AHA104065
362AHA104078
363AHA102120
364AHA104081
365AHA104094
366AHA105873
231
Ty p 2
2. Radmutternschlüssel 3. Zange
4. Fahrer 5. Maulschlüssel

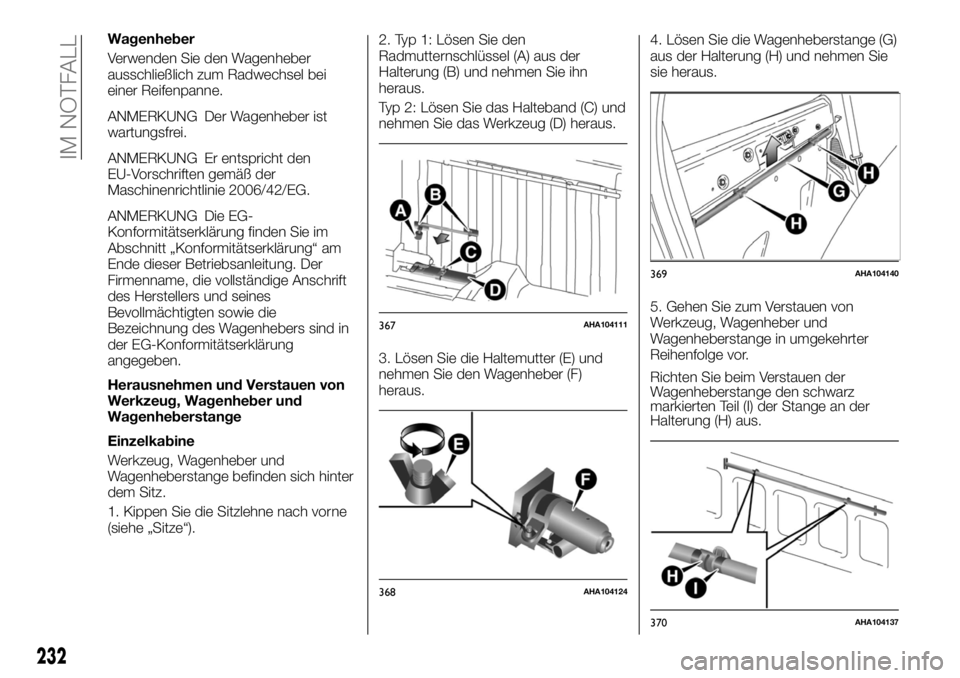

Wagenheber
Verwenden Sie den Wagenheber
ausschließlich zum Radwechsel bei
einer Reifenpanne.
ANMERKUNG Der Wagenheber ist
wartungsfrei.
ANMERKUNG Er entspricht den
EU-Vorschriften gemäß der
Maschinenrichtlinie 2006/42/EG.
ANMERKUNG Die EG-
Konformitätserklärung finden Sie im
Abschnitt „Konformitätserklärung“ am
Ende dieser Betriebsanleitung. Der
Firmenname, die vollständige Anschrift
des Herstellers und seines
Bevollmächtigten sowie die
Bezeichnung des Wagenhebers sind in
der EG-Konformitätserklärung
angegeben.
Herausnehmen und Verstauen von
Werkzeug, Wagenheber und
Wagenheberstange
Einzelkabine
Werkzeug, Wagenheber und
Wagenheberstange befinden sich hinter
dem Sitz.
1. Kippen Sie die Sitzlehne nach vorne
(siehe „Sitze“).2. Typ 1: Lösen Sie den
Radmutternschlüssel (A) aus der
Halterung (B) und nehmen Sie ihn
heraus.
Typ 2: Lösen Sie das Halteband (C) und
nehmen Sie das Werkzeug (D) heraus.
3. Lösen Sie die Haltemutter (E) und
nehmen Sie den Wagenheber (F)
heraus.4. Lösen Sie die Wagenheberstange (G)
aus der Halterung (H) und nehmen Sie
sie heraus.
5. Gehen Sie zum Verstauen von
Werkzeug, Wagenheber und
Wagenheberstange in umgekehrter
Reihenfolge vor.
Richten Sie beim Verstauen der
Wagenheberstange den schwarz
markierten Teil (I) der Stange an der
Halterung (H) aus.
367AHA104111
368AHA104124
369AHA104140
370AHA104137
232
IM NOTFALL

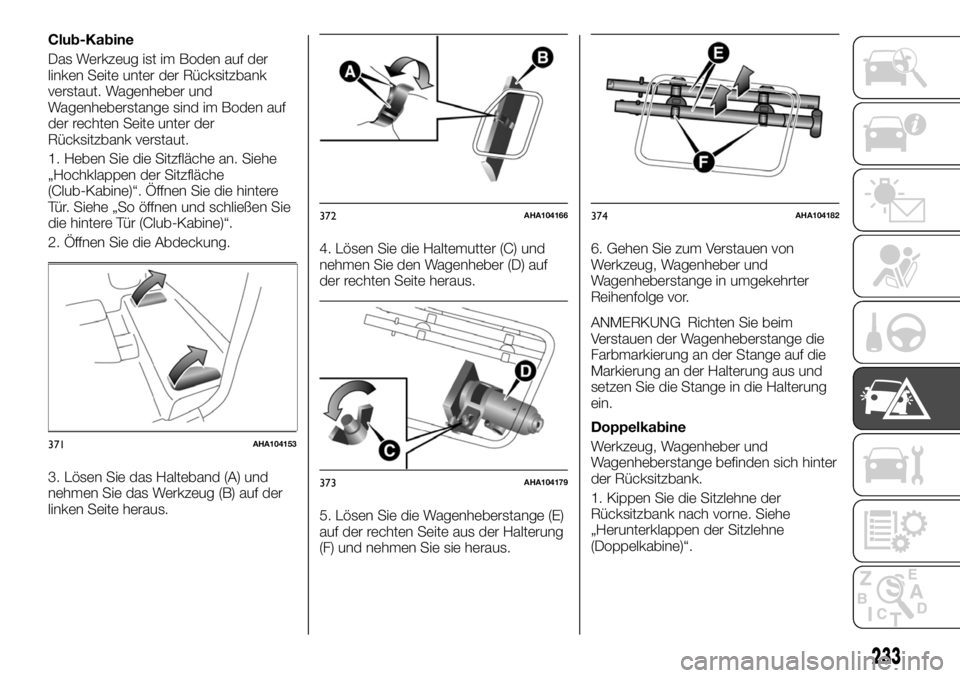

Club-Kabine
Das Werkzeug ist im Boden auf der
linken Seite unter der Rücksitzbank
verstaut. Wagenheber und
Wagenheberstange sind im Boden auf
der rechten Seite unter der
Rücksitzbank verstaut.
1. Heben Sie die Sitzfläche an. Siehe
„Hochklappen der Sitzfläche
(Club-Kabine)“. Öffnen Sie die hintere
Tür. Siehe „So öffnen und schließen Sie
die hintere Tür (Club-Kabine)“.
2. Öffnen Sie die Abdeckung.
3. Lösen Sie das Halteband (A) und
nehmen Sie das Werkzeug (B) auf der
linken Seite heraus.4. Lösen Sie die Haltemutter (C) und
nehmen Sie den Wagenheber (D) auf
der rechten Seite heraus.
5. Lösen Sie die Wagenheberstange (E)
auf der rechten Seite aus der Halterung
(F) und nehmen Sie sie heraus.6. Gehen Sie zum Verstauen von
Werkzeug, Wagenheber und
Wagenheberstange in umgekehrter
Reihenfolge vor.
ANMERKUNG Richten Sie beim
Verstauen der Wagenheberstange die
Farbmarkierung an der Stange auf die
Markierung an der Halterung aus und
setzen Sie die Stange in die Halterung
ein.
Doppelkabine
Werkzeug, Wagenheber und
Wagenheberstange befinden sich hinter
der Rücksitzbank.
1. Kippen Sie die Sitzlehne der
Rücksitzbank nach vorne. Siehe
„Herunterklappen der Sitzlehne
(Doppelkabine)“.
371AHA104153
372AHA104166
373AHA104179
374AHA104182
233

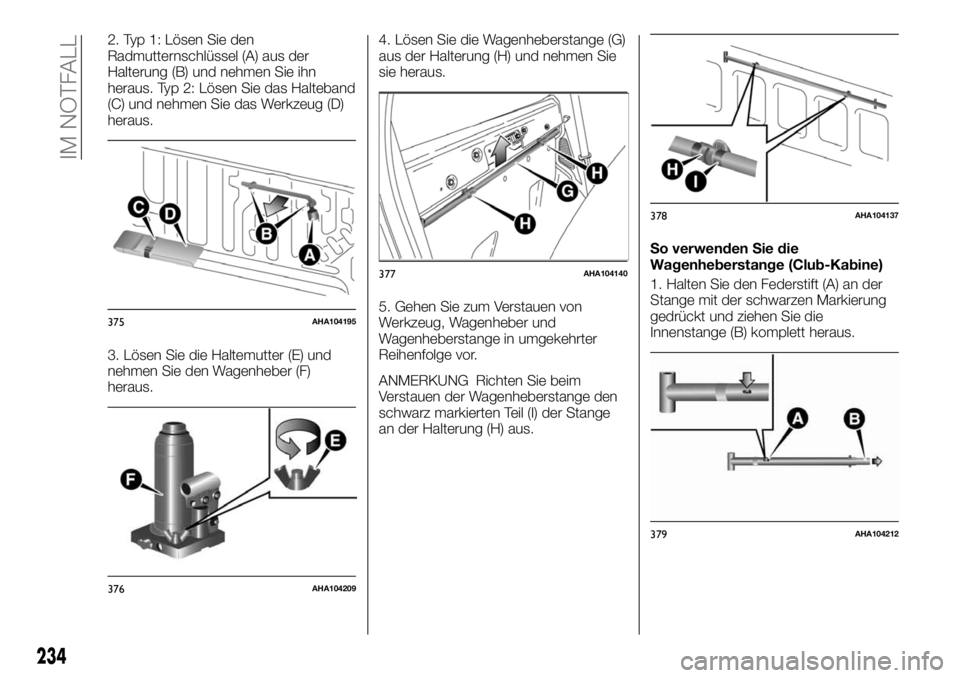

2. Typ 1: Lösen Sie den
Radmutternschlüssel (A) aus der
Halterung (B) und nehmen Sie ihn
heraus. Typ 2: Lösen Sie das Halteband
(C) und nehmen Sie das Werkzeug (D)
heraus.
3. Lösen Sie die Haltemutter (E) und
nehmen Sie den Wagenheber (F)
heraus.4. Lösen Sie die Wagenheberstange (G)
aus der Halterung (H) und nehmen Sie
sie heraus.
5. Gehen Sie zum Verstauen von
Werkzeug, Wagenheber und
Wagenheberstange in umgekehrter
Reihenfolge vor.
ANMERKUNG Richten Sie beim
Verstauen der Wagenheberstange den
schwarz markierten Teil (I) der Stange
an der Halterung (H) aus.So verwenden Sie die
Wagenheberstange (Club-Kabine)
1. Halten Sie den Federstift (A) an der
Stange mit der schwarzen Markierung
gedrückt und ziehen Sie die
Innenstange (B) komplett heraus.
375AHA104195
376AHA104209
377AHA104140
378AHA104137
379AHA104212
234
IM NOTFALL

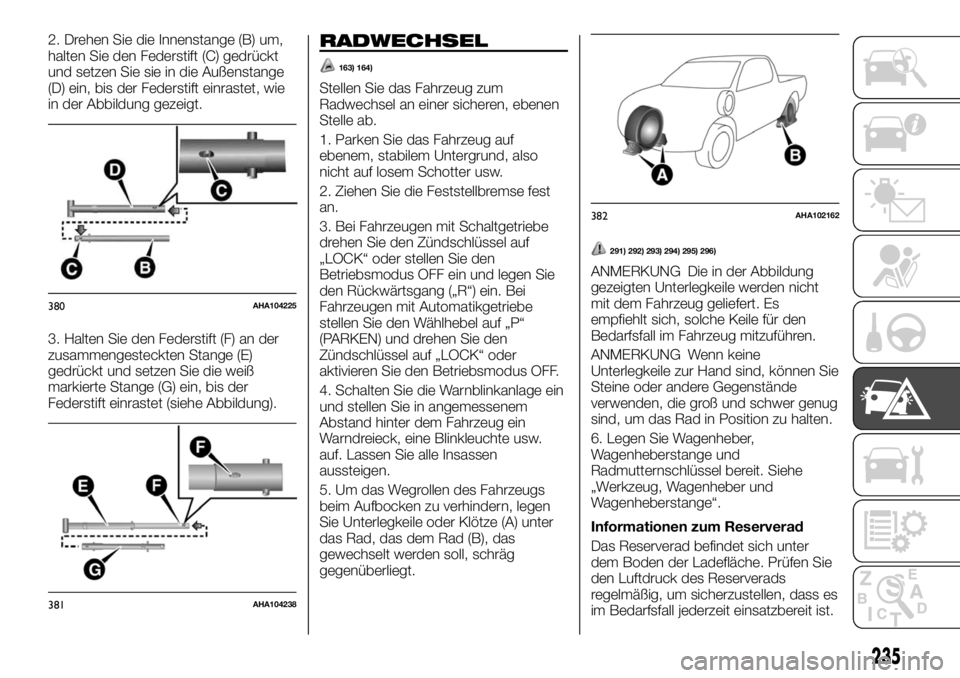

2. Drehen Sie die Innenstange (B) um,
halten Sie den Federstift (C) gedrückt
und setzen Sie sie in die Außenstange
(D) ein, bis der Federstift einrastet, wie
in der Abbildung gezeigt.
3. Halten Sie den Federstift (F) an der
zusammengesteckten Stange (E)
gedrückt und setzen Sie die weiß
markierte Stange (G) ein, bis der
Federstift einrastet (siehe Abbildung).RADWECHSEL
163) 164)
Stellen Sie das Fahrzeug zum
Radwechsel an einer sicheren, ebenen
Stelle ab.
1. Parken Sie das Fahrzeug auf
ebenem, stabilem Untergrund, also
nicht auf losem Schotter usw.
2. Ziehen Sie die Feststellbremse fest
an.
3. Bei Fahrzeugen mit Schaltgetriebe
drehen Sie den Zündschlüssel auf
„LOCK“ oder stellen Sie den
Betriebsmodus OFF ein und legen Sie
den Rückwärtsgang („R“) ein. Bei
Fahrzeugen mit Automatikgetriebe
stellen Sie den Wählhebel auf „P“
(PARKEN) und drehen Sie den
Zündschlüssel auf „LOCK“ oder
aktivieren Sie den Betriebsmodus OFF.
4. Schalten Sie die Warnblinkanlage ein
und stellen Sie in angemessenem
Abstand hinter dem Fahrzeug ein
Warndreieck, eine Blinkleuchte usw.
auf. Lassen Sie alle Insassen
aussteigen.
5. Um das Wegrollen des Fahrzeugs
beim Aufbocken zu verhindern, legen
Sie Unterlegkeile oder Klötze (A) unter
das Rad, das dem Rad (B), das
gewechselt werden soll, schräg
gegenüberliegt.
291) 292) 293) 294) 295) 296)
ANMERKUNG Die in der Abbildung
gezeigten Unterlegkeile werden nicht
mit dem Fahrzeug geliefert. Es
empfiehlt sich, solche Keile für den
Bedarfsfall im Fahrzeug mitzuführen.
ANMERKUNG Wenn keine
Unterlegkeile zur Hand sind, können Sie
Steine oder andere Gegenstände
verwenden, die groß und schwer genug
sind, um das Rad in Position zu halten.
6. Legen Sie Wagenheber,
Wagenheberstange und
Radmutternschlüssel bereit. Siehe
„Werkzeug, Wagenheber und
Wagenheberstange“.
Informationen zum Reserverad
Das Reserverad befindet sich unter
dem Boden der Ladefläche. Prüfen Sie
den Luftdruck des Reserverads
regelmäßig, um sicherzustellen, dass es
im Bedarfsfall jederzeit einsatzbereit ist.
380AHA104225
381AHA104238
382AHA102162
235

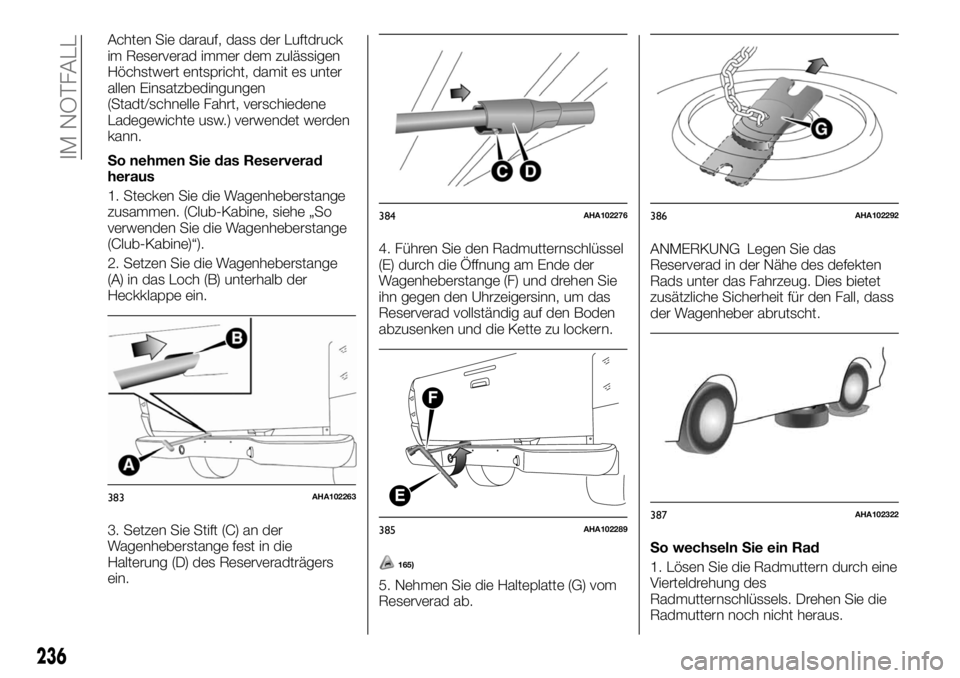

Achten Sie darauf, dass der Luftdruck
im Reserverad immer dem zulässigen
Höchstwert entspricht, damit es unter
allen Einsatzbedingungen
(Stadt/schnelle Fahrt, verschiedene
Ladegewichte usw.) verwendet werden
kann.
So nehmen Sie das Reserverad
heraus
1. Stecken Sie die Wagenheberstange
zusammen. (Club-Kabine, siehe „So
verwenden Sie die Wagenheberstange
(Club-Kabine)“).
2. Setzen Sie die Wagenheberstange
(A) in das Loch (B) unterhalb der
Heckklappe ein.
3. Setzen Sie Stift (C) an der
Wagenheberstange fest in die
Halterung (D) des Reserveradträgers
ein.4. Führen Sie den Radmutternschlüssel
(E) durch die Öffnung am Ende der
Wagenheberstange (F) und drehen Sie
ihn gegen den Uhrzeigersinn, um das
Reserverad vollständig auf den Boden
abzusenken und die Kette zu lockern.
165)
5. Nehmen Sie die Halteplatte (G) vom
Reserverad ab.ANMERKUNG Legen Sie das
Reserverad in der Nähe des defekten
Rads unter das Fahrzeug. Dies bietet
zusätzliche Sicherheit für den Fall, dass
der Wagenheber abrutscht.
So wechseln Sie ein Rad
1. Lösen Sie die Radmuttern durch eine
Vierteldrehung des
Radmutternschlüssels. Drehen Sie die
Radmuttern noch nicht heraus.
383AHA102263
384AHA102276
385AHA102289
386AHA102292
387AHA102322
236
IM NOTFALL

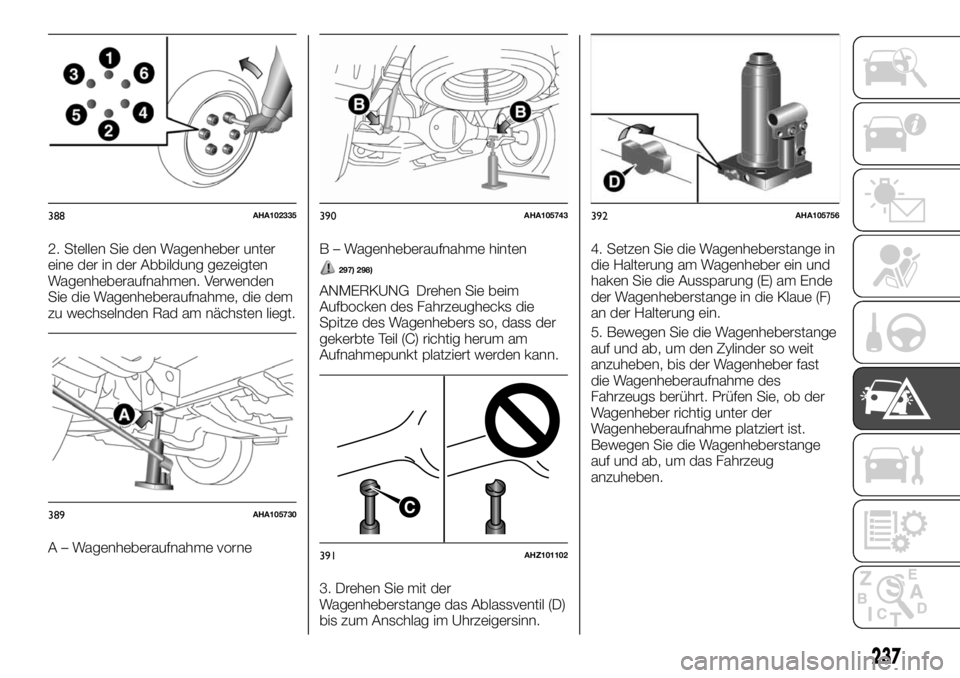

2. Stellen Sie den Wagenheber unter
eine der in der Abbildung gezeigten
Wagenheberaufnahmen. Verwenden
Sie die Wagenheberaufnahme, die dem
zu wechselnden Rad am nächsten liegt.
A – Wagenheberaufnahme vorneB – Wagenheberaufnahme hinten
297) 298)
ANMERKUNG Drehen Sie beim
Aufbocken des Fahrzeughecks die
Spitze des Wagenhebers so, dass der
gekerbte Teil (C) richtig herum am
Aufnahmepunkt platziert werden kann.
3. Drehen Sie mit der
Wagenheberstange das Ablassventil (D)
bis zum Anschlag im Uhrzeigersinn.4. Setzen Sie die Wagenheberstange in
die Halterung am Wagenheber ein und
haken Sie die Aussparung (E) am Ende
der Wagenheberstange in die Klaue (F)
an der Halterung ein.
5. Bewegen Sie die Wagenheberstange
auf und ab, um den Zylinder so weit
anzuheben, bis der Wagenheber fast
die Wagenheberaufnahme des
Fahrzeugs berührt. Prüfen Sie, ob der
Wagenheber richtig unter der
Wagenheberaufnahme platziert ist.
Bewegen Sie die Wagenheberstange
auf und ab, um das Fahrzeug
anzuheben.
388AHA102335
389AHA105730
390AHA105743
C
391AHZ101102
392AHA105756
237

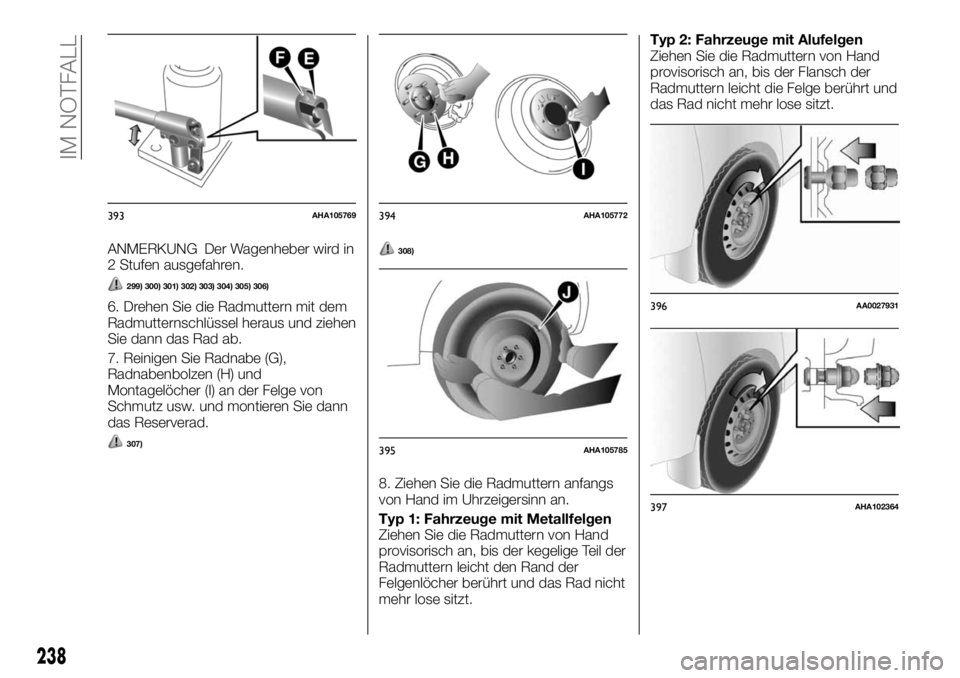

ANMERKUNG Der Wagenheber wird in
2 Stufen ausgefahren.
299) 300) 301) 302) 303) 304) 305) 306)
6. Drehen Sie die Radmuttern mit dem
Radmutternschlüssel heraus und ziehen
Sie dann das Rad ab.
7. Reinigen Sie Radnabe (G),
Radnabenbolzen (H) und
Montagelöcher (I) an der Felge von
Schmutz usw. und montieren Sie dann
das Reserverad.
307)
308)
8. Ziehen Sie die Radmuttern anfangs
von Hand im Uhrzeigersinn an.
Typ 1: Fahrzeuge mit Metallfelgen
Ziehen Sie die Radmuttern von Hand
provisorisch an, bis der kegelige Teil der
Radmuttern leicht den Rand der
Felgenlöcher berührt und das Rad nicht
mehr lose sitzt.Typ 2: Fahrzeuge mit Alufelgen
Ziehen Sie die Radmuttern von Hand
provisorisch an, bis der Flansch der
Radmuttern leicht die Felge berührt und
das Rad nicht mehr lose sitzt.
393AHA105769394AHA105772
395AHA105785
396AA0027931
397AHA102364
238
