Page 41 of 264

VAROITUS
Kun päästät säätövivusta irti, tarkista
aina istuimen lukittuminen yrittämällä
siirtää sitä eteen- ja taaksepäin. Jos istuin ei
lukitu paikoilleen, se voi liikkua yllättäen ajon
aikana ja aiheuttaa ajoneuvon hallinnan
menetyksen.
Selkänojan kaltevuuden säätäminen
Käännä nuppia B kuva 23.
Kuljettajan istuimen korkeuden säätö
(tietyissä versioissa/markkina-alueilla)
Vipua C kuva 23 käsittelemällä voidaan ostaa tai
laskea tyynyn takaosaa, jotta saadaan miellyttävämpi
ajoasento.
VAROITUS Säätö on suoritettava ainoastaan
istuimella istuen.
Kuljettajan istuimen ristiseläntuen säätö
(tietyissä versioissa/markkina-alueilla)
Kierrä nuppia D kuva 23 selän ja selkänojan välillä
olevan mukautetun tuen säätämiseksi.
Istuinten lämmitys
(tietyissä versioissa/markkina-alueilla)
Avain asennossa MAR, paina painiketta A kuva 24
toiminnon kytkemiseksi päälle/pois päältä.Toiminnon aktivoinnin merkiksi itse painikkeessa
oleva merkkivalo syttyy.
PIILOON KÄÄNTYVÄ MATKUSTAJAN
ISTUIN
(tietyissä versioissa/markkina-alueilla)
kuva 24F0T0205
kuva 25F0T0235
37
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 42 of 264
Tietyissä versioissa matkustajan istuin on
käännettävissä piiloon.
VAROITUS Liikuta istuinta vain silloin, kun
takaistuimilla ei ole matkustajia.
Istuimen taitto
Istuimen taittamiseksi toimi seuraavasti:
avaa matkustajan puoleinen ovi;
käytä vipuja A kuva 25 ja kumoa selkänoja
eteenpäin nuolen osoittamaan suuntaan;
siirrä sitten selkänojaa B kuva 26painaen sitä
alaspäin: istuin voidaan taittaa kokonaan ja se
saadaan "pöytäasentoon";
vedä kielekettä C kuva 26 ja työnnä selkänojaa
edelleen alaspäin: tällä tavalla istuin saadaan
taitettua kokonaan.Istuimen takaisin asettaminen
Istuimen palauttamiseksi normaaliin käyttöasentoon
on toimittava seuraavasti:
tartu kielekkeeseen C kuva 26 ja nosta selkänoja
ylöspäin;
käytä vipuja B kuva 27 ja nosta edelleen istuinta
ylöspäin.
kuva 26F0T0457kuva 27F0T0237
38
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 43 of 264

VAROITUS
Kun matkustajan istuin on piilotetussa
asennossa saatua tilaa ei voi käyttää
tavaratilana. Ajon aikana on suositeltavaa
poistaa tai kiinnittää paikoilleen esineet , jotta
ne eivät pääse haittaamaan ajoneuvon
ohjaamista tai aiheuttamaan vaaraa. Jos
ohjaamon ja tavaratilan välillä ei ole väliseinää,
esineet ja suuret pakkaukset voivat viedä osan
matkustamon matkustajan tilasta.Varmista,
että esineet tai pakkaukset on kiinnitetty
kunnolla koukkuihin eivätkä ne voi haitata tai
aiheuttaa vaaraa ohjaustoimenpiteille.
VAROITUS
Jos ohjaamon ja tavaratilan välillä ei ole
väliseinää, esineet ja suuret pakkaukset
voivat viedä osan matkustamon matkustajan
tilasta.Varmista, että esineet tai pakkaukset on
kiinnitetty kunnolla koukkuihin eivätkä ne
voi haitata tai aiheuttaa vaaraa
ohjaustoimenpiteille.
PÄÄSY TAKAISTUIMILLE (Combi-versiot)
Takaistuimille pääsyä varten avaa toinen sivuliukuovi
(katso kuvausta tämän luvun kappaleessa "Ovet").
SEINÄT
(tietyissä versioissa/markkina-alueilla)
CARGO-VERSIOT
Kiinteä seinä
Erottaa matkustamon etuosan tavaratilasta.
Kiinteä lasilla varustettu seinäkuva 29
Varustettu keskilasilla, josta näkyy kuljetetun
kuorman vakaus.
Kiinteä verkkoseinä
Erottaa matkustamon etuosan tavaratilasta.
Varustettu metalliverkolla, josta näkyy kuljetetun
kuorman vakaus.
kuva 28F0T0179
39
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 44 of 264
Kääntyvä kaksoisseinä
Mikäli täytyy kuljettaa suuria kuormia, on mahdollista
avata seinä seuraavalla tavalla:
laske alas käännettävä matkustajan istuin (katso
edellisiä sivuja);
tavaratilan sisällä irrota tappi Akuva 32, joka on
seinän takana, ja työnnä se kohtaan B käännetyn
istuimen selkänojassa.
Seinän asentamiseksi takaisin suorita toimenpiteet
käänteisessä järjestyksessä edellä kuvattuun
verrattuna.
KULJETTAJAN SUOJAUS
(tietyissä versioissa/markkina-alueilla)
Joissain malleissa on kiinteä suojus kuva 33 joka
suojaa kuljettajaa kuljetetun kuorman ollessa
epävakaa. Lisäksi se mahdollistaa kuormatilan
laajentamisen matkustajan puolella.
COMBI-VERSIOT
(tietyissä versioissa/markkina-alueilla)
Kiinteä seinä
Sijaitsee takaistuimien selkänojan takana.
kuva 29F0T0167
kuva 30F0T0059kuva 31F0T0196
40
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 45 of 264
PÄÄTUKI
EDESSÄ
Korkeus on säädettävissä ja tuet lukittuvat
automaattisesti haluttuun asentoon kuva 35.
kuva 32F0T0210
kuva 33F0T0177
kuva 34F0T0195
41
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 46 of 264
Säätö ylöspäin: nosta päätukea, kunnes se
napsahtaa paikoilleen.
Säätö alaspäin: laske päätukea painamalla painiketta
A kuva 35.
VAROITUS
Säädöt on suoritettava ainoastaan
ajoneuvo pysäytettynä ja moottori
sammutettuna. Päätuet tulee säätää niin, että
ne ovat pään korkeudella (ei niskan
korkeudella).Vain kyseisessä tapauksessa ne
suojaavat asianmukaisesti. Jotta päätuen
turvaominaisuudet hyödynnetään paremmin,
säädä selkänoja siten, että rintakehä on
suorassa ja pää mahdollisimman lähellä
päätukea.TAKANA
(tietyissä versioissa/markkina-alueilla)
Käyttöä varten nosta ylös.
kuva 35F0T0053
kuva 36F0T0054
kuva 37 - Versiot N1 (4 paikkaa)F0T0341
42
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 47 of 264
Jos haluat palauttaa päätuet asentoon, jossa niitä ei
käytetä, paina painikkeita A kuva 36 kuva 37 ja laske
niitä, kunnes ne palautuvat selkänojassa olevalle
paikalleen.
Niiden vetämiseksi ulos on nostettava päätukea,
kunnes saavutetaan kokonaan ulos vedetty asento
(käyttöasento), jonka osoittaa napsahdus.
VAROITUS Takaistuimien käytön aikana päätuet tulee
pitää aina kokonaan ulos vedettyinä.OHJAUSPYÖRÄ
Joissain versioissa ohjauspyörä on säädettävissä
pystysuunnassa ja aksiaalisesti.
Säädä asetusta seuraavasti:
vapauta vipu A kuva 38 työntäen sitä eteenpäin
(asento 1);
säädä ohjauspyörä;
lukitse vipu A vetäen sitä ohjauspyörää kohden
(asento 2).
VAROITUS
Säädöt on suoritettava ainoastaan
ajoneuvo pysäytettynä ja moottori
sammutettuna.
kuva 38F0T0040
43
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
Page 48 of 264
VAROITUS
On ehdottomasti kielletty kaikki
aftermarket-toimenpiteet , niistä
aiheutuvien ohjausjärjestelmän tai
ohjauspylvään peukaloinnin kanssa (esim.
varkaudenestojärjestelmän asentaminen), jotka
voivat järjestelmän suorituskyvyn ja takuun
mitätöitymisen lisäksi aiheuttaa vakavia
turvallisuusriskejä ja mitätöidä ajoneuvon
tyyppihyväksynnän.

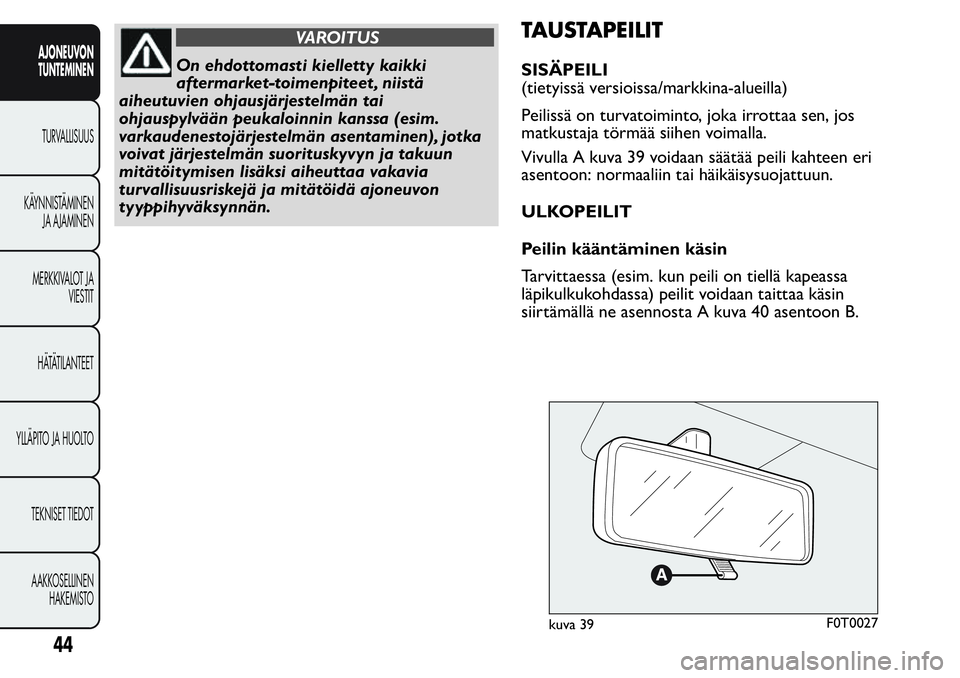

TAUSTAPEILIT
SISÄPEILI
(tietyissä versioissa/markkina-alueilla)
Peilissä on turvatoiminto, joka irrottaa sen, jos
matkustaja törmää siihen voimalla.
Vivulla A kuva 39 voidaan säätää peili kahteen eri
asentoon: normaaliin tai häikäisysuojattuun.
ULKOPEILIT
Peilin kääntäminen käsin
Tarvittaessa (esim. kun peili on tiellä kapeassa
läpikulkukohdassa) peilit voidaan taittaa käsin
siirtämällä ne asennosta A kuva 40 asentoon B.
kuva 39F0T0027
