2017 FIAT FIORINO Käyttö- ja huolto-ohjekirja (in in Finnish)

Älä koskaan vaihda viallista sulaketta
metallisilla langoilla tai muilla
materiaaleilla.
VAROITUS
Älä koskaan vaihda sulaketta
suuremman ampeeriluvun sulakkeeseen:
TULIPALOVAARA.
VAROITUS
Jos yleinen sulake aktivoituu (MEGA-
FUSE, MIDI-FUSE), ota yhteyttä
Fiat-palveluverkostoon.
VAROITUS
Ennen sulakkeen vaihtamista varmista,
että olet poistanut avaimen
käynnistysjärjestelmästä ja että olet
sammuttanut ja/tai kytkenyt pois käytöstä
kaikki apulaitteet .
VAROITUS
Jos turvajärjestelmien
(turvatyynyjärjestelmä,
jarrujärjestelmä), voimalaitteen järjestelmien
(moottorijärjestelmä, vaihteistojärjestelmä) tai
ohjausjärjestelmän sulake aktivoituu, ota
yhteyttä Fiat-palveluverkostoon.
Suojasulakkeen tunnistamiseksi tutustu seuraavilla
sivuilla esitettäviin taulukoihin.
181
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SULAKKEET MOOTTORIN
KYTKENTÄRASIASSA
Sulakerasia sijaitsee moottorin oikealla puolella.
Sulakerasian kannen irrottaminen
Toimi seuraavasti:
irrota akun positiivisen navan suojakansi A
kuva 178 nostamalla se ylös;
siirrä siivekettä A kuva 179 ja irrota sulakerasian
suojakansi B;
siirrä kantta valoon päin kääntämällä sitä
vastapäivään (nuolen suuntaan) ja irrota se sitten
kuva 180;
näin on mahdollista päästä käsiksi sulakeyksikköön
kuva 182.
Jos moottoritila on pestävä, älä kohdista
vesisuihkua suoraan kytkentärasiaan
moottoritilassa.
kuva 178F0T0171kuva 179F0T0172
182
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

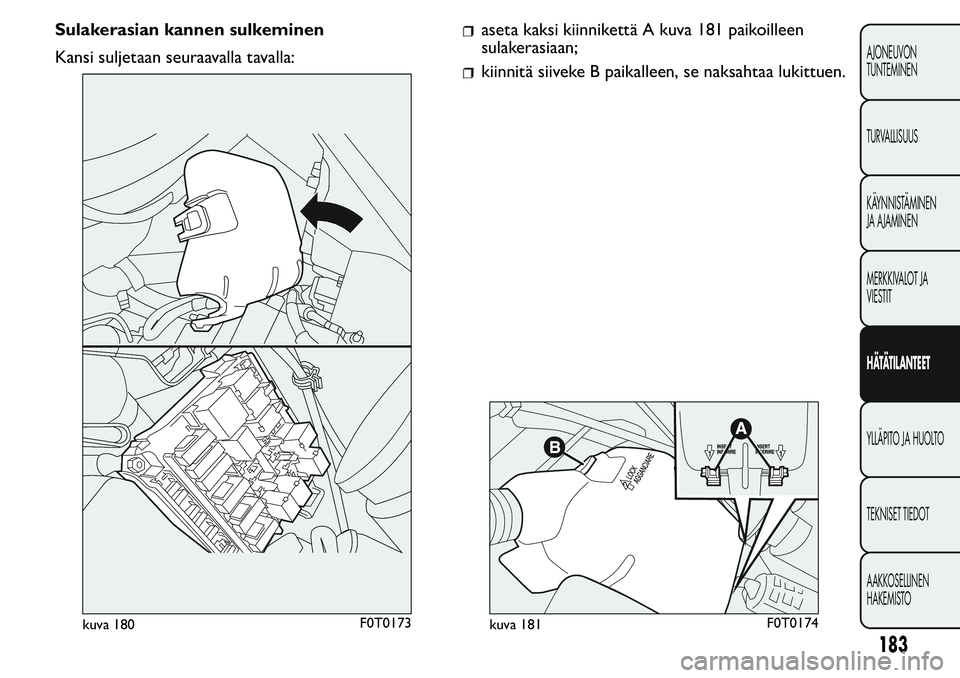

Sulakerasian kannen sulkeminen
Kansi suljetaan seuraavalla tavalla:aseta kaksi kiinnikettä A kuva 181 paikoilleen
sulakerasiaan;
kiinnitä siiveke B paikalleen, se naksahtaa lukittuen.
kuva 180F0T0173kuva 181F0T0174
183
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 182 SULAKE AMPEERIT
Käytettävissä (perävaunusarja) F09 15
Metaanijärjestelmän solenoidiventtiili (CNG) F09 10
Summerit F10 10
Kaukovalot F14 15
Takapistorasia F15 15
kuva 182F0T0181
184
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 182 SULAKE AMPEERIT
Ilmastointilaitteen kompressori F19 7,5
Lämmitetty takalasi/Peilien jäänpoistimet F20 30
Polttoainepumppu F21 15
Sumuvalot F08 15
Savukkeensytytin/Matkustamon pistorasiat/Lämmitetyt istuimet F85 30
+15 Peruutusvalot/desimetri/Polttoaineen vesianturi/ Käämit rele T02, T05,
T14, T17 ja T19 (versiot 1.4)F87 7,5
Laturin tilan anturi IBS Start&Stop-järjestelmä (1.3 Multijet, Start&Stop
-versiot)F87 5
185
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SULAKKEET MATKUSTAMON
KYTKENTÄRASIASSA
Sulakkeisiin päästään käsiksi avaamalla kaksi ruuvia A
kuva 183 käynnistysavaimen metalliosalla ja
irrottamalla sitten suojus B.
Sulakkeet sijaitsevat kahdessa kytkentärasiassa, jotka
esitetään kohdassa kuva 184.
kuva 183F0T0178kuva 184F0T0183
186
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 184 SULAKE AMPEERIT
Lähivalo (matkustajan puoli)
F12
(*)7,5
Lähivalo (kuljettajan puoli)/Valojen oikea suuntaus F13
7,5 / 5
(*)
INT/A käämit rele SCM F31 5
Ajastettu sisävalaistus
F32
(*)7,5
Solmu Radio/Yksikkö
Bluetoothfi/Solmu Blue&Me™/EOBD-järjestelmän
vianmäärityspistorasia/Tilavuuteen perustuvien hälytysten keskus/
Hälytysäänimerkin keskusF36 10
Solmu mittaritaulu/Jarruvalojen ohjaus (NA) F37 5
Ovien/tavaratilan lukkojen käyttölaite
(*)F38 20
Tuulilasin/takalasin kaksisuuntainen pumppu F43 15
Etuikkunan nostin (kuljettajan puoli)
(*)F47 20
Etuikkunan nostin (matkustajan puoli)
(*)F48 20
Hallintalaitteiden valaistus/Pysäköintianturien keskus/Ulkopuolisten peilien
hallinta/Tilavuuteen perustuvien hälytysten keskusF49 5
INT solmu Radio/ Yksikkö
Bluetoothfi/Solmu Blue&Me™/ ulkopuolisten
sähkötoimisten peilien siirto/Kytkimen kytkin/
Jarruvalojen hallinta (NC)F51 7,5
Solmu mittaritaulu F53 5
Ulkopeilien jäänpoistimet F41 7,5
Saatavilla F45 -
Saatavilla F46 -
Saatavilla F90 -
(*)Tietyt versiot/markkina-alueet
187
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SUOJATTU LAITE - kuva 184 SULAKE AMPEERIT
Saatavilla F91 -
Saatavilla F92 -
Saatavilla F93 -
Savukkeensytytin/Matkustamon pistorasia F94 15
Saatavilla F95 -
Savukkeensytytin/Matkustamon pistorasia F96 15
Etuistuimen lämmitin (kuljettajan puoli) F97 10
Etuistuimen lämmitin (matkustajan puoli) F98 10
