2017 FIAT FIORINO Käyttö- ja huolto-ohjekirja (in in Finnish)

LISÄTURVAJÄRJESTELMÄ (SRS) -
TURVATYYNY
Ajoneuvo voi olla varustettu seuraavilla järjestelmillä:
kuljettajan etuturvatyyny
matkustajan etuturvatyyny
Kuljettajan ja matkustajan turvatyynyt edessä
sivuilla lantion, rintakehän ja hartioiden
suojaamiseksi (sivuturvatyyny).
Turvatyynyjen sijainti ajoneuvossa on merkitty
ohjauspyörän keskelle, kojelautaan, sivuverhoiluun tai
lähelle turvatyynyn avauskohtaa sijoitetun tarran
AIRBAG-kirjoituksella.
ETUTURVATYYNYT
Ajoneuvo on varustettu kuljettajan ja matkustajan
etuturvatyynyllä (tietyissä versioissa/markkina-
alueilla).
Kuljettajan/matkustajan etuturvatyynyt (tietyissä
versioissa/markkina-alueilla) suojaavat etuistuinten
matkustajia vakavuudeltaan keskisuurissa-suurissa
etusuuntaisissa törmäyksissä, jolloin tyyny asettuu
henkilön ja ohjauspyörän tai kojelaudan väliin.
Jos turvatyynyt eivät aktivoidu muun tyyppisissä
törmäyksissä (sivuosa, takaosa, kääntyminen
ylösalaisin, jne.), se ei tarkoita järjestelmän
toimintahäiriötä.
Etusuuntaisen törmäyksen yhteydessä sähköyksikkö
aktivoi tarvittaessa tyynyn täyttöjärjestelmän.
Tyyny täyttyy välittömästi asettuen suojaksi
etuistuimilla olevien henkilöiden ja rakenteiden väliin
vammautumisen estämiseksi. Välittömästi tämän
jälkeen tyyny tyhjenee.
Kuljettajan/matkustajan etuturvatyynyt (tietyissä
versioissa/markkina-alueilla) eivät korvaa turvavöitä,
vaan toimivat niiden lisänä. Turvavöiden käyttöä
suositellaan aina Euroopan lainsäädännön ja
useimpien Euroopan ulkopuolisten maiden
lainsäädännön mukaan.
Jos henkilö ei käytä turvavöitä ja ajoneuvolla
törmätään, henkilö siirtyy ja voi tulla kosketuksiin
tyynyyn jo sen avausvaiheessa. Tässä tilanteessa
tyynyn tarjoama suojaus voi vaarantua.
125
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

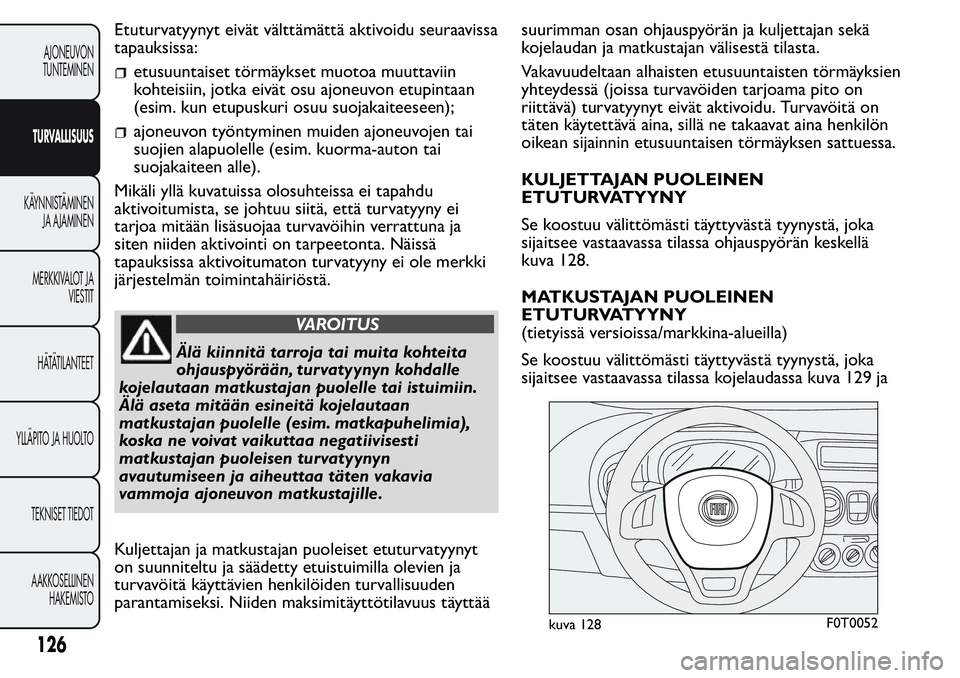

Etuturvatyynyt eivät välttämättä aktivoidu seuraavissa
tapauksissa:
etusuuntaiset törmäykset muotoa muuttaviin
kohteisiin, jotka eivät osu ajoneuvon etupintaan
(esim. kun etupuskuri osuu suojakaiteeseen);
ajoneuvon työntyminen muiden ajoneuvojen tai
suojien alapuolelle (esim. kuorma-auton tai
suojakaiteen alle).
Mikäli yllä kuvatuissa olosuhteissa ei tapahdu
aktivoitumista, se johtuu siitä, että turvatyyny ei
tarjoa mitään lisäsuojaa turvavöihin verrattuna ja
siten niiden aktivointi on tarpeetonta. Näissä
tapauksissa aktivoitumaton turvatyyny ei ole merkki
järjestelmän toimintahäiriöstä.
VAROITUS
Älä kiinnitä tarroja tai muita kohteita
ohjauspyörään, turvatyynyn kohdalle
kojelautaan matkustajan puolelle tai istuimiin.
Älä aseta mitään esineitä kojelautaan
matkustajan puolelle (esim. matkapuhelimia),
koska ne voivat vaikuttaa negatiivisesti
matkustajan puoleisen turvatyynyn
avautumiseen ja aiheuttaa täten vakavia
vammoja ajoneuvon matkustajille.
Kuljettajan ja matkustajan puoleiset etuturvatyynyt
on suunniteltu ja säädetty etuistuimilla olevien ja
turvavöitä käyttävien henkilöiden turvallisuuden
parantamiseksi. Niiden maksimitäyttötilavuus täyttääsuurimman osan ohjauspyörän ja kuljettajan sekä
kojelaudan ja matkustajan välisestä tilasta.
Vakavuudeltaan alhaisten etusuuntaisten törmäyksien
yhteydessä (joissa turvavöiden tarjoama pito on
riittävä) turvatyynyt eivät aktivoidu. Turvavöitä on
täten käytettävä aina, sillä ne takaavat aina henkilön
oikean sijainnin etusuuntaisen törmäyksen sattuessa.
KULJETTAJAN PUOLEINEN
ETUTURVATYYNY
Se koostuu välittömästi täyttyvästä tyynystä, joka
sijaitsee vastaavassa tilassa ohjauspyörän keskellä
kuva 128.
MATKUSTAJAN PUOLEINEN
ETUTURVATYYNY
(tietyissä versioissa/markkina-alueilla)
Se koostuu välittömästi täyttyvästä tyynystä, joka
sijaitsee vastaavassa tilassa kojelaudassa kuva 129 ja
kuva 128F0T0052
126
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

tyynyn tilavuus on suurempi kuljettajan puoleiseen
tyynyyn verrattuna.VAROITUS
VAKAVA VAARA: Kun matkustajan
puoleinen etuturvatyyny on aktivoitu,
ÄL Ä aseta etuistuimelle lastenistuimia,
jotka asennetaan ajosuuntaa
vastakkaiseen suuntaan.Törmäyksen yhteydessä
turvatyynyn aktivoituminen voi aiheuttaa
lapselle kuolemanvaarallisia vammoja
törmäyksen voimakkuudesta riippumatta. Siten
kytke aina pois käytöstä matkustajan puoleinen
turvatyyny, kun matkustajan puoleiselle
etuistuimelle asennetaan lastenistuin
ajosuuntaa vastakkaiseen suuntaan. Lisäksi
matkustajan puoleinen etuistuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan. Kytke matkustajan puolen
turvatyyny takaisin käyttöön välittömästi
lastenistuimen poistamisen jälkeen.
MATKUSTAJAN PUOLEINEN TURVATYYNY
JA LASTENISTUIMET
Ajosuuntaan vastakkaiseen suuntaan asennettavia
lastenistuimia ei saa KOSKAAN asentaa
etuistuimelle, jos matkustajan puoleinen turvatyyny
on aktivoitu, koska onnettomuudessa laukeava
turvatyyny voi aiheuttaa kuolettavia vammoja
kyydissä olevalle lapselle.
NoudataAINAmatkustajan puoleisen
häikäisysuojan tarrassa kuva 130 olevia ohjeita.
kuva 129F0T0033
127
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Matkustajan puoleisen etuturvatyynyn ja
rintakehää suojaavan sivuturvatyynyn (Side
bag) manuaalinen deaktivointi
(tietyissä versioissa/markkina-alueilla)
Mikäli on kuljetettava lasta etuistuimella selkä
menosuuntaan asennettavassa lastenistuimessa,
voidaan deaktivoida matkustajan puoleiset
turvatyynyt, etuturvatyyny ja rintakehää suojaava
sivuturvatyyny (Side bag) (tietyissä versioissa/
markkina-alueilla).
VAROITUS Matkustajan puoleisten etuturvatyynyn ja
rintakehää suojaavan sivuturvatyynyn (Side bag)
(tietyissä malleissa/markkina-alueilla) deaktivointia
varten katso kappaletta "Näyttö" luvussa
"Mittaritaulun tunteminen".
Matkustajan puoleisten etuturvatyynyn ja rintakehää
suojaavan sivuturvatyynyn (Side bag) (tietyissä
versioissa/markkina-alueilla) uudelleenaktivoinnin
yhteydessä merkkivalo sammuu.Merkkivalokeskikonsolissa kuva 131 osoittaa
matkustajan suojauksen tilan.
Ajoneuvon käynnistystoimenpiteen jälkeen (avain
asennossa MAR), kunhan edellisestä
sammuttamisesta on kulunut vähintään 5 sekuntia,
merkkivalo syttyy noin 8 sekunniksi. Mikäli ei tapahdu
näin, ota yhteyttä Fiat-palveluverkostoon.
On mahdollista, että merkkivalo ei syty, kun
ajoneuvon sammuttamisesta/käynnistämisestä on
kulunut alle 5 sekuntia. Tässä tapauksessa tarkista
merkkivalojen oikea toiminta. Sammuta ajoneuvo,
odota vähintään 5 sekuntia ja suorita sitten
käynnistystoimenpide.
Merkkivalon ensimmäisten 8 sekunnin aikana ei
osoiteta matkustajan suojauksen todellista tilaa vaan
sinä aikana tarkistetaan kunnollinen toiminta.
Merkkivalo voi valaistua eri voimakkuuksilla
ajoneuvon olosuhteiden mukaan. Voimakkuus voi
vaihdella myös saman avainvaiheen aikana.
kuva 130F0T0950kuva 131F0T0505
128
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Matkustajan suojaus aktiivinen: merkkivaloon
sammunut.
Matkustajan suojaus ei käytössä: merkkivalo
palaa kiinteästi.
129
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

MATKUSTAJAN PUOLEINEN TURVATYYNY JA LASTENISTUIMET: HUOMIO
kuva 132F1A0387
130
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SIVUTURVATYYNYT (Side Bag)
(tietyissä versioissa/markkina-alueilla)
Jotkut ajoneuvoversiot voidaan varustaa
etusivuturvatyynyillä (etuosan Side Bag), jotka
suojaavat kuljettajan ja matkustajan rintakehää/
lantiota.
Sivuturvatyynyt suojaavat istujia vakavuudeltaan
keskisuurien-suurien sivutörmäysten sattuessa, jolloin
tyyny asettuu istujan ja ajoneuvon sivurungon
sisäosien väliin.
Jos sivuturvatyynyt eivät aktivoidu muissa
törmäyksissä (etuosa, takaosa, kääntyminen
ylösalaisin, jne.), se ei tarkoita järjestelmän
toimintahäiriötä.
Sivusuuntaisen törmäyksen yhteydessä sähköyksikkö
aktivoi tarvittaessa tyynyjen täyttöjärjestelmän.
Tyynyt täyttyvät välittömästi asettuen suojaksi
istuimilla olevien henkilöiden ja rakenteiden väliin
vammautumisen estämiseksi ja välittömästi tämän
jälkeen tyyny tyhjenee.
Sivuturvatyynyt eivät korvaa turvavöitä, vaan toimivat
niiden lisänä. Turvavöiden käyttöä suositellaan aina
Euroopan lainsäädännön ja useimpien Euroopan
ulkopuolisten maiden lainsäädännön mukaan.
On siis aina käytettävä turvavöitä, jotka
sivutörmäyksen yhteydessä takaavat istujan oikean
sijainnin turvatyynyyn verrattuna ja erittäin
voimakkaiden törmäysten sattuessa estävät
uloslentämisen.SIVUTURVATYYNY
(tietyissä versioissa/markkina-alueilla)
Koostuu välittömästi täyttyvästä tyynystä, joka
sijaitsee etuistuimen selkänojassa kuva 133 ja jonka
tarkoituksena on suojata henkilöiden rintakehää
ja lantiota vakavuudeltaan keskisuuren-suuren
sivuttaisen törmäyksen yhteydessä.
VAROITUS Järjestelmä antaa parhaan mahdollisen
turvallisuuden sivutörmäyksessä silloin, kun henkilö
on oikeassa asennossa istuimessa, jolloin
sivuturvatyyny toimii oikein.
VAROITUS Älä pese istuimia vedellä tai painehöyryllä
(käsin tai istuinten pesuautomaatissa).
YLEISET VAROITUKSET
Etuturvatyynyt ja/tai sivuturvatyynyt (tietyissä
versioissa/markkina-alueilla) voivat aktivoitua, jos
ajoneuvon alustaan kohdistuu voimakkaita iskuja,
kuva 133F0T0180
131
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

esimerkiksi kun ajoneuvo iskeytyy voimakkaasti
portaisiin, jalkakäytäviin tai pysyviin kohoumiin,
ajoneuvon pudotessa suuriin kuoppiin tai vajoamiin.
Kun turvatyynyt aktivoituvat, niistä pääsee pieni
määrä hiukkasia. Kyseiset hiukkaset eivät ole
myrkyllisiä eivätkä ne aiheuta tulipaloa; lisäksi
avautuneen tyynyn pinta ja ajoneuvon sisätila voivat
peittyä pölyyn, joka saattaa ärsyttää ihoa ja silmiä.
Mikäli altistut pölylle, peseydy käyttäen mietoa
saippuaa ja vettä.
Mikäli on tapahtunut onnettomuus, jossa jokin
turvajärjestelmä on aktivoitunut, ota yhteyttä
Fiat-palveluverkostoon sen vaihtamiseksi ja
järjestelmien kunnon tarkistamiseksi.
Kaikki turvatyynyjen tarkistus-, korjaus- ja
vaihtotoimenpiteet tulee antaa Fiat-palveluverkoston
tehtäväksi.
Ajoneuvon romutuksen yhteydessä ota yhteyttä
Fiat-palveluverkostoon turvatyynyjärjestelmän
poistamiseksi käytöstä, lisäksi jos ajoneuvon omistaja
vaihtuu, uuden omistajan on tunnettava käyttöohjeet
ja yllä mainitut varoitukset ja hänelle on toimitettava
ajoneuvon käyttö- ja huolto-ohjeet.
Esikiristimet, etuturvatyynyt ja etusivuturvatyynyt
aktivoituvat eri tavoin törmäyksen tyypistä riippuen.
Jos yksi tai useampi niistä ei aktivoidu, se ei ole
merkki järjestelmän toimintahäiriöstä.VAROITUS
Jos merkkivaloei syty, kun virta-avain
viedään asentoon MAR, tai se jää
palamaan ajon ajaksi (tietyissä versioissa
yhdessä näytölle ilmestyvän viestin kanssa),
turvajärjestelmissä on mahdollisesti jokin häiriö.
Tällöin turvatyynyt tai esikiristimet eivät
välttämättä aktivoidu onnettomuuden
sattuessa, tai harvemmissa tapauksissa ne voivat
aktivoitua virheellisesti. Ennen jatkamista ota
yhteyttä Fiat-palveluverkostoon järjestelmän
välitöntä tarkistusta varten.
VAROITUS
Aja aina pitäen kädet ohjauspyörällä
niin, että mahdollisen törmäyksen
yhteydessä turvatyyny voi täyttyä esteettä. Älä
aja keho eteenpäin kallistettuna, vaan pidä
selkänoja suorassa ja selkä siihen nojattuna.
VAROITUS
Joissain versioissa-merkkivalon
(sijaitsee kojelaudan paneelissa) vian
tapauksessa mittaritauluun syttyy merkkivalo
ja kytketään pois päältä matkustajan puolen
turvatyynyt .
132
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
