2017 FIAT FIORINO Sulakkeet

SULAKKEIDEN VAIHTO
YLEISTÄ
Sulakkeet suojaavat sähköjärjestelmää aktivoitumalla
toimintahäiriön esiintyessä tai järjestelmää
väärinkäyttäessä.Kun jokin laite ei toimi, tarkista vastaavan
suojasulakkeen toiminta: johtimessa A kuva 177 ei
saa olla katkoksia.
Mikäli katkoksia löytyy, palanut sulake on vaihdettava
ampeeriluvultaan samanlaiseen sulakkeeseen (saman
värinen).
B ehjä sulake.
C katkenneen johtimen omaava sulake.
Sulakkeen vaihtoa varten käytä pihtejä D, jotka
sijaitsevat välinepakkauksessa tai Fix & Go
-pakkauksessa (tietyissä versioissa/markkina-alueilla).
VAROITUS
Jos sulake palaa uudelleen, ota yhteyttä
Fiat-palveluverkostoon.
A
U
T
O
kuva 175F0T0108
A
U
T
O
kuva 176F0T0109kuva 177F0T0015
180
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

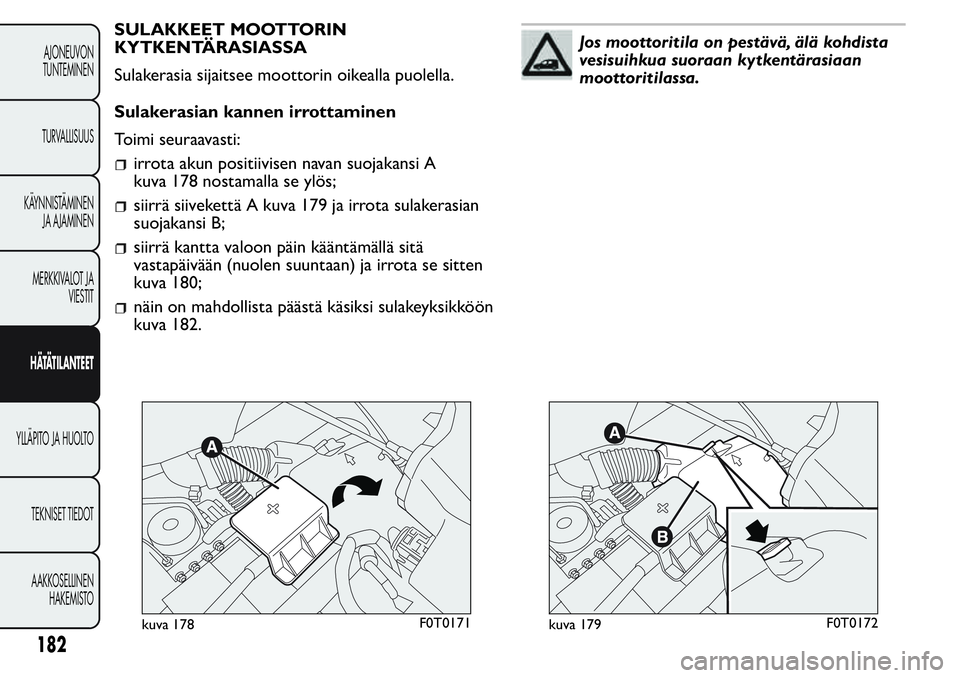

SULAKKEET MOOTTORIN
KYTKENTÄRASIASSA
Sulakerasia sijaitsee moottorin oikealla puolella.
Sulakerasian kannen irrottaminen
Toimi seuraavasti:
irrota akun positiivisen navan suojakansi A
kuva 178 nostamalla se ylös;
siirrä siivekettä A kuva 179 ja irrota sulakerasian
suojakansi B;
siirrä kantta valoon päin kääntämällä sitä
vastapäivään (nuolen suuntaan) ja irrota se sitten
kuva 180;
näin on mahdollista päästä käsiksi sulakeyksikköön
kuva 182.
Jos moottoritila on pestävä, älä kohdista
vesisuihkua suoraan kytkentärasiaan
moottoritilassa.
kuva 178F0T0171kuva 179F0T0172
182
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

SULAKKEET MATKUSTAMON
KYTKENTÄRASIASSA
Sulakkeisiin päästään käsiksi avaamalla kaksi ruuvia A
kuva 183 käynnistysavaimen metalliosalla ja
irrottamalla sitten suojus B.
Sulakkeet sijaitsevat kahdessa kytkentärasiassa, jotka
esitetään kohdassa kuva 184.
kuva 183F0T0178kuva 184F0T0183
186
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Seisontavalojen merkkivalo ..... 156
Seisontavalot ................................ 54............................... 1
– Merkkivalo ............................. 156
Seisontavalot (lamppujen
vaihtaminen).............................. 173
Side Bag (sivuturvatyynyt)........ 131
Siitepölysuodatin ........................ 208
Sisäiset varusteet ........................ 65
Sisälampun vaihtaminen............ 177............
............ 1
Sisätilat ......................................... 217
Sivuikkunat takana ...................... 68
Sivuliukuovet ................................ 70
Sivuturvatyynyt
– Sivuturvatyyny ....................... 131
Sivuturvatyynyt (Side Bag) ....... 131
Speed block .................................. 95
Start&Stop-järjestelmä .............. 98
Sulakkeet (vaihto) ...................... 180......................
...................... 1
Sulakkeet matkustamossa ........ 186
Sulakkeet moottoritilassa ........ 182
Sumuvalojen merkkivalo........... 156
Sumuvalot ..................................... 64.................................... 1
– Merkkivalo ............................. 156
Sumuvalot (lamppujen
vaihtaminen).............................. 175
Suorituskyky................................ 233Suuntavilkut.................................. 55................................. 1
– Oikean suuntavilkun
merkkivalo ............................. 157
– Vasemman suuntavilkun
merkkivalo ............................. 157
Suuntavilkut (lamppujen
vaihtaminen).............................. 175
Suuntavilkut (lampun
vaihtaminen).............................. 174
Syöttö ........................................... 223
Sähkö-/
elektroniikkalaitteiden
asennus....................................... 104
Takakattovalo ............................. 179
Takalasinpesin .............................. 57
Takalasinpyyhin ............................ 57........................... 2
takalasinpyyhkimen
vaihtaminen ............................... 213
Takaseisontavalot/
takasumuvalot (lamppujen
vaihtaminen).............................. 175
Takasumuvalojen merkkivalo... 157
Takasumuvalot ............................. 64
– Merkkivalo ............................. 157
Takavaloryhmät .......................... 175
Takavaloryhmät (lampun
vaihtaminen).............................. 175
Talvirenkaat ................................. 138Tasojen tarkistus ........................ 201
Taustapeilit
– Sisäpeili .................................... 44
– Ulkopeilit................................. 44
Tavarateline .................................. 76
Tavarateline/suksiteline .............. 81
Tavaratila
– Avaaminen
hätätilanteessa ....................... 76
– Hattuhyllyn poistaminen...... 76
– Kuorman kiinnittäminen ...... 78
– Takaistuimen takaisin
asettaminen ............................ 78
– Takaistuimien
poistaminen ............................ 78
– Tavaratilan laajentaminen..... 77
Tavaroiden säilytystila ................ 65
Traction Plus -järjestelmä.......... 93
Tuhkakuppi ................................... 67
Tunkki ........................................... 160
Tunnistetiedot ............................ 219
tunnistetietojen
yhteenvetokilpi ......................... 219
Turvatyyny (vian
merkkivalo) ............................... 146
Turvatyyny (yleiset
varoitukset) ............................... 131
