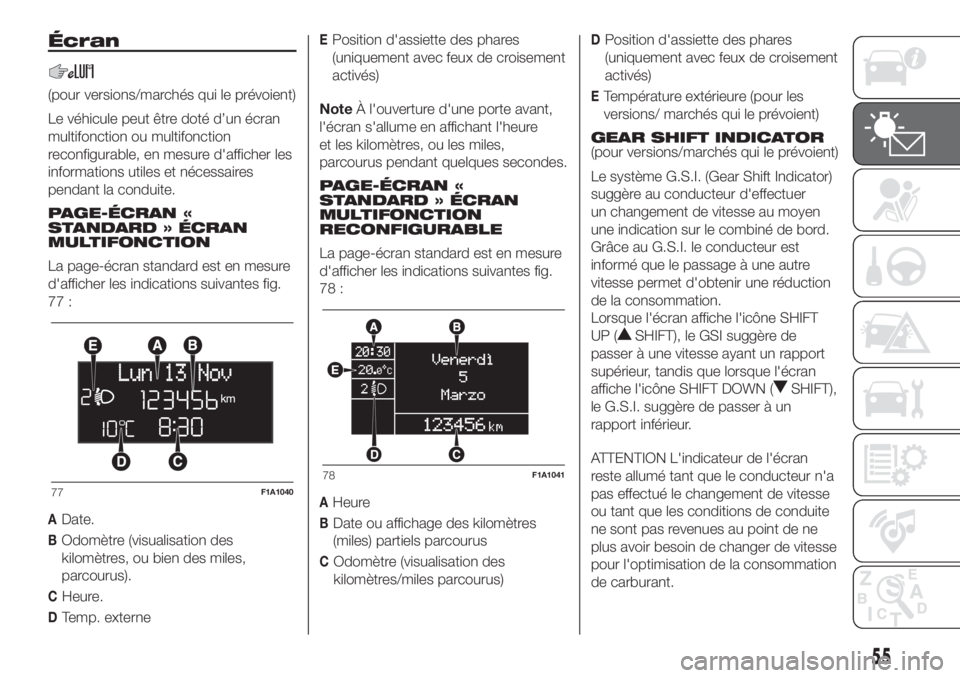

Écran
(pour versions/marchés qui le prévoient)
Le véhicule peut être doté d’un écran
multifonction ou multifonction
reconfigurable, en mesure d'afficher les
informations utiles et nécessaires
pendant la conduite.
PAGE-ÉCRAN «
STANDARD » ÉCRAN
MULTIFONCTION
La page-écran standard est en mesure
d'afficher les indications suivantes fig.
77 :
ADate.
BOdomètre (visualisation des
kilomètres, ou bien des miles,
parcourus).
CHeure.
DTemp. externe
EPosition d'assiette des phares
(uniquement avec feux de croisement
activés)
NoteÀ l'ouverture d'une porte avant,
l'écran s'allume en affichant l'heure
et les kilomètres, ou les miles,
parcourus pendant quelques secondes.
PAGE-ÉCRAN «
STANDARD » ÉCRAN
MULTIFONCTION
RECONFIGURABLE
La page-écran standard est en mesure
d'afficher les indications suivantes fig.
78 :
AHeure
BDate ou affichage des kilomètres
(miles) partiels parcourus
COdomètre (visualisation des
kilomètres/miles parcourus)
DPosition d'assiette des phares
(uniquement avec feux de croisement
activés)
ETempérature extérieure (pour les
versions/ marchés qui le prévoient)
GEAR SHIFT INDICATOR
(pour versions/marchés qui le prévoient)
Le système G.S.I. (Gear Shift Indicator)
suggère au conducteur d'effectuer
un changement de vitesse au moyen
une indication sur le combiné de bord.
Grâce au G.S.I. le conducteur est
informé que le passage à une autre
vitesse permet d'obtenir une réduction
de la consommation.
Lorsque l'écran affiche l'icône SHIFT
UP (
SHIFT), le GSI suggère de
passer à une vitesse ayant un rapport
supérieur, tandis que lorsque l'écran
affiche l'icône SHIFT DOWN (
SHIFT),
le G.S.I. suggère de passer à un
rapport inférieur.
ATTENTION L'indicateur de l'écran
reste allumé tant que le conducteur n'a
pas effectué le changement de vitesse
ou tant que les conditions de conduite
ne sont pas revenues au point de ne
plus avoir besoin de changer de vitesse
pour l'optimisation de la consommation
de carburant.
77F1A104078F1A1041
55

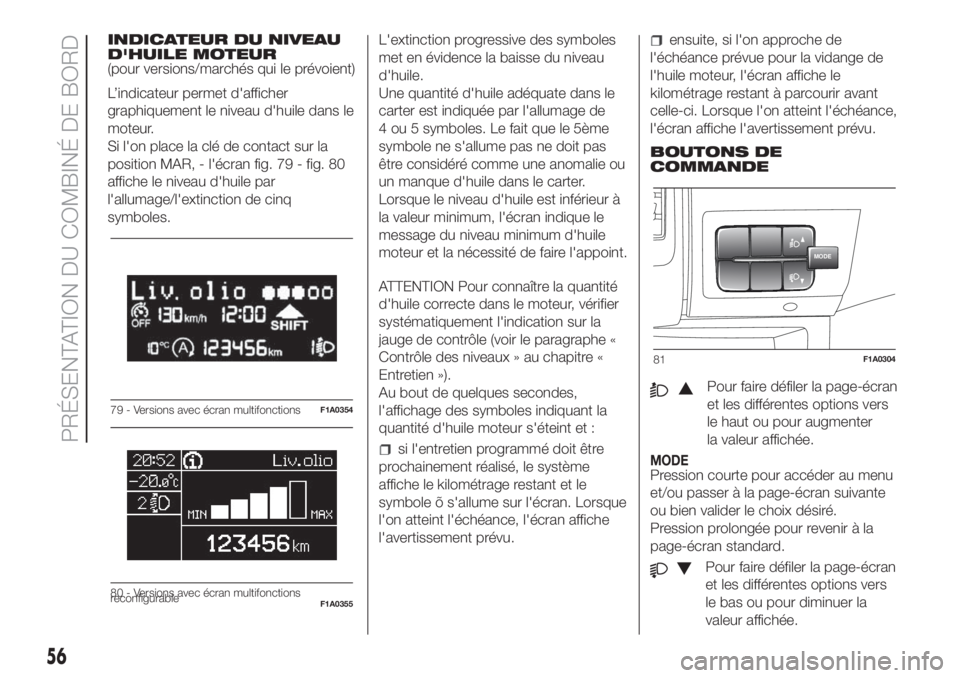

INDICATEUR DU NIVEAU
D'HUILE MOTEUR
(pour versions/marchés qui le prévoient)
L’indicateur permet d'afficher
graphiquement le niveau d'huile dans le
moteur.
Si l'on place la clé de contact sur la
position MAR, - l'écran fig. 79 - fig. 80
affiche le niveau d'huile par
l'allumage/l'extinction de cinq
symboles.L'extinction progressive des symboles
met en évidence la baisse du niveau
d'huile.
Une quantité d'huile adéquate dans le
carter est indiquée par l'allumage de
4 ou 5 symboles. Le fait que le 5ème
symbole ne s'allume pas ne doit pas
être considéré comme une anomalie ou
un manque d'huile dans le carter.
Lorsque le niveau d'huile est inférieur à
la valeur minimum, l'écran indique le
message du niveau minimum d'huile
moteur et la nécessité de faire l'appoint.
ATTENTION Pour connaître la quantité
d'huile correcte dans le moteur, vérifier
systématiquement l'indication sur la
jauge de contrôle (voir le paragraphe «
Contrôle des niveaux » au chapitre «
Entretien »).
Au bout de quelques secondes,
l'affichage des symboles indiquant la
quantité d'huile moteur s'éteint et :
si l'entretien programmé doit être
prochainement réalisé, le système
affiche le kilométrage restant et le
symbole õ s'allume sur l'écran. Lorsque
l'on atteint l'échéance, l'écran affiche
l'avertissement prévu.
ensuite, si l'on approche de
l'échéance prévue pour la vidange de
l'huile moteur, l'écran affiche le
kilométrage restant à parcourir avant
celle-ci. Lorsque l'on atteint l'échéance,
l'écran affiche l'avertissement prévu.
BOUTONS DE
COMMANDE
Pour faire défiler la page-écran
et les différentes options vers
le haut ou pour augmenter
la valeur affichée.
MODEPression courte pour accéder au menu
et/ou passer à la page-écran suivante
ou bien valider le choix désiré.
Pression prolongée pour revenir à la
page-écran standard.
Pour faire défiler la page-écran
et les différentes options vers
le bas ou pour diminuer la
valeur affichée.
79 - Versions avec écran multifonctionsF1A0354
Liv.olio
MAX MIN
80 - Versions avec écran multifonctions
reconfigurableF1A0355
MODE
81F1A0304
56
PRÉSENTATION DU COMBINÉ DE BORD

NoteLes boutonsetet
activent des fonctions différentes selon
les situations ci-après :
Réglage de l'éclairage d'habitacle
du véhicule
- avec les feux de position allumés et la
page-écran standard active, on peut
régler l'intensité lumineuse de
l'habitacle.
Menu de configuration
- à l'intérieur du menu, ils permettent le
défilement vers le haut ou vers le bas ;
- pendant les opérations de réglage, ils
permettent d'augmenter ou de
diminuer un paramètre.
MENU DE
CONFIGURATION
Fonctions du menu de
configuration
Le menu de configuration peut être
activé avec une brève pression sur le
bouton MODE.
Le menu est constitué des fonctions
suivantes :
Menu
Luminosité
Correcteur d'assiette des phares
Bip vitesse
Capteur de phares
Feux directionnels
Capteur de pluie
Activation Trip B
Traffic Sign
Réglage de l'heure
Réglage date
Autoclose
Unités de mesure
Langue
Volume des alarmes
Service
Airbag passager
Feux de jour
Feux de route automatiques
Quitter le menu
En appuyant une fois sur les touches
ou, il est possible de
se déplacer das la liste du menu de
configuration.
Les modalités de gestion à ce point
diffèrent entre elles selon la
caractéristique de la rubrique
sélectionnée.
TRIP COMPUTER
EN BREF
Le « Trip computer » permet de
visualiser, avec la clé sur MAR, les
valeurs relatives au fonctionnement
du véhicule. Cette fonction se
compose de deux « trips » distincts,
appelés « TripA»et«TripB»,qui
surveillent la « mission complète » du
véhicule (parcours programmé) de
manière indépendante. Les deux
fonctions peuvent être remises à zéro
(réinitialisation - début d'une nouvelle
mission).
Le « Trip A » permet de visualiser les
paramètres suivants :
Temp. externe
Autonomie
Distance parcourue A
Consommation moyenne A
Consommation instantanée
Vitesse moyenne A
Durée du voyage A (durée de
conduite)
Réinitialisation Trip A
57

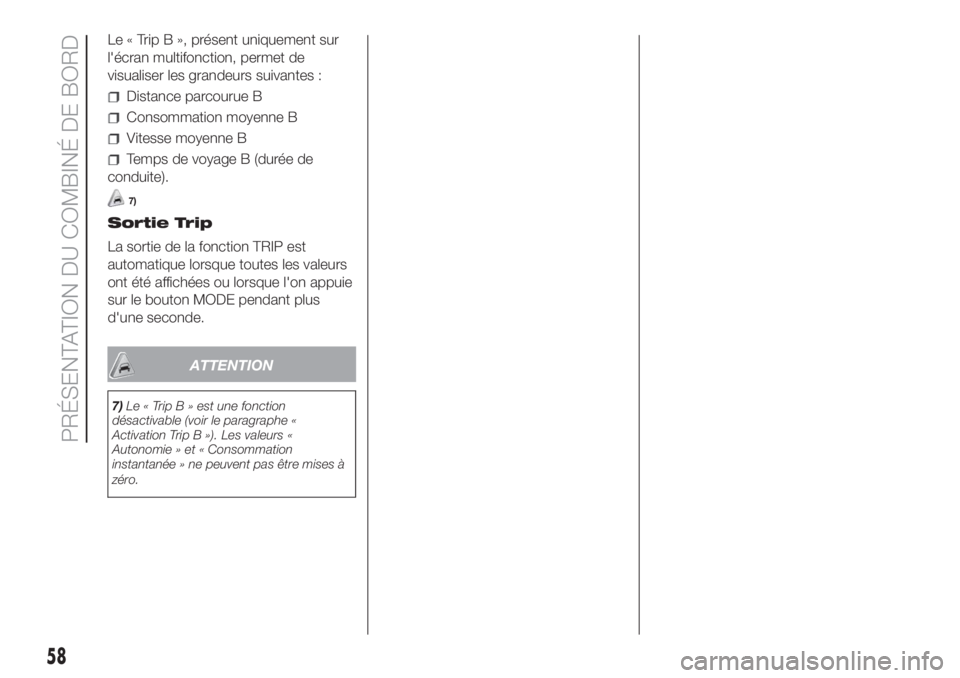

Le « Trip B », présent uniquement sur
l'écran multifonction, permet de
visualiser les grandeurs suivantes :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Temps de voyage B (durée de
conduite).
7)
Sortie Trip
La sortie de la fonction TRIP est
automatique lorsque toutes les valeurs
ont été affichées ou lorsque l'on appuie
sur le bouton MODE pendant plus
d'une seconde.
ATTENTION
7)Le « Trip B » est une fonction
désactivable (voir le paragraphe «
Activation Trip B »). Les valeurs «
Autonomie » et « Consommation
instantanée » ne peuvent pas être mises à
zéro.
58
PRÉSENTATION DU COMBINÉ DE BORD

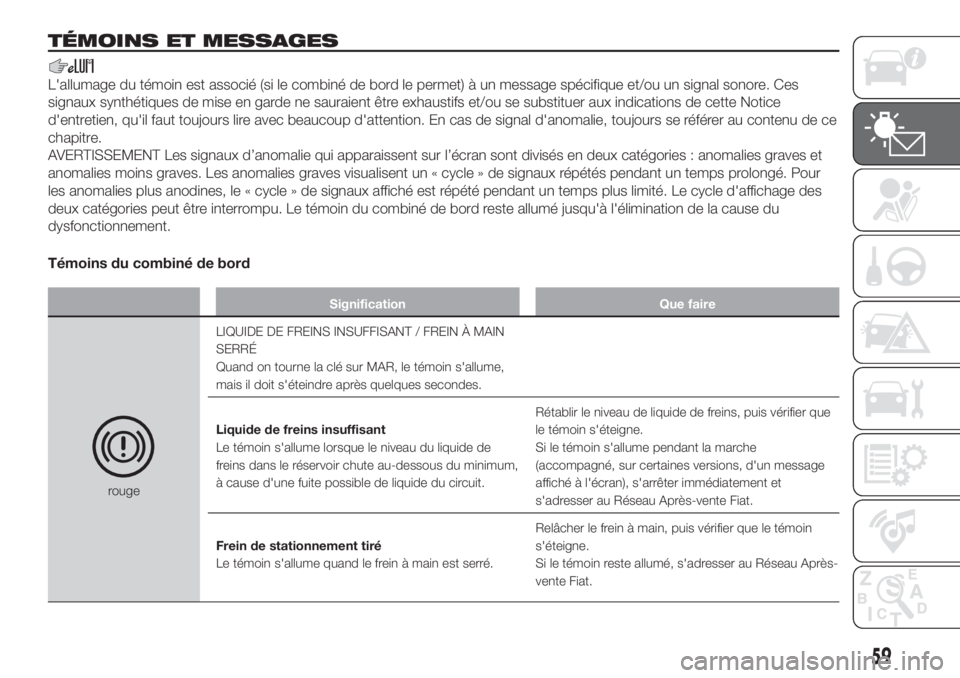

TÉMOINS ET MESSAGES
L'allumage du témoin est associé (si le combiné de bord le permet) à un message spécifique et/ou un signal sonore. Ces
signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette Notice
d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au contenu de ce
chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du
dysfonctionnement.
Témoins du combiné de bord
Signification Que faire
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN À MAIN
SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de
freins dans le réservoir chute au-dessous du minimum,
à cause d'une fuite possible de liquide du circuit.Rétablir le niveau de liquide de freins, puis vérifier que
le témoin s'éteigne.
Si le témoin s'allume pendant la marche
(accompagné, sur certaines versions, d'un message
affiché à l'écran), s'arrêter immédiatement et
s'adresser au Réseau Après-vente Fiat.
Frein de stationnement tiré
Le témoin s'allume quand le frein à main est serré.Relâcher le frein à main, puis vérifier que le témoin
s'éteigne.
Si le témoin reste allumé, s'adresser au Réseau Après-
vente Fiat.
59

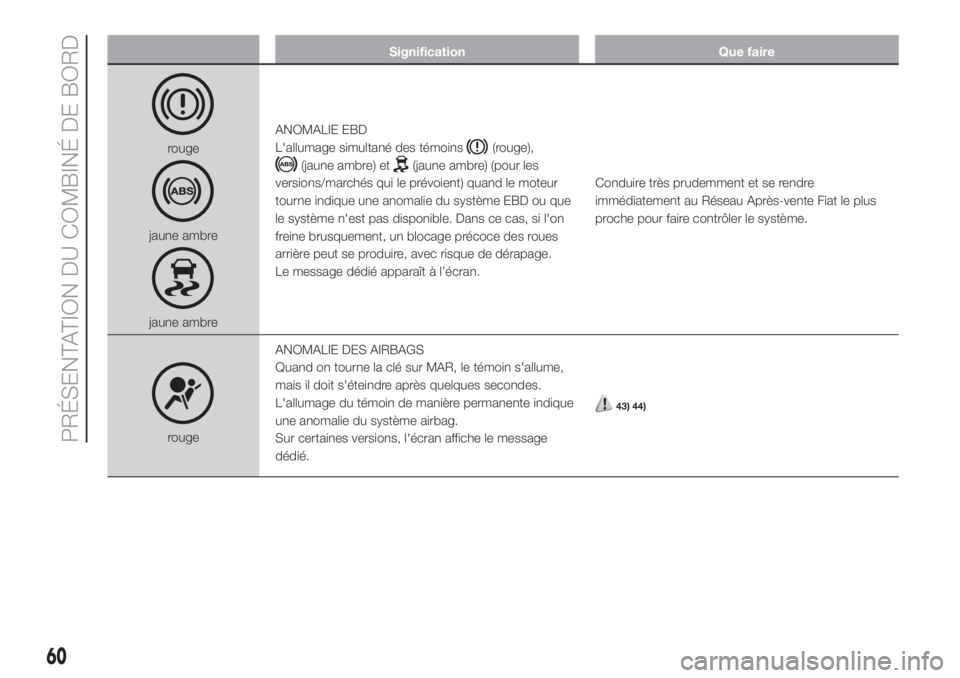

Signification Que faire
rouge
jaune ambre
jaune ambreANOMALIE EBD
L'allumage simultané des témoins
(rouge),
(jaune ambre) et(jaune ambre) (pour les
versions/marchés qui le prévoient) quand le moteur
tourne indique une anomalie du système EBD ou que
le système n'est pas disponible. Dans ce cas, si l'on
freine brusquement, un blocage précoce des roues
arrière peut se produire, avec risque de dérapage.
Le message dédié apparaît à l’écran.Conduire très prudemment et se rendre
immédiatement au Réseau Après-vente Fiat le plus
proche pour faire contrôler le système.
rougeANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
L'allumage du témoin de manière permanente indique
une anomalie du système airbag.
Sur certaines versions, l'écran affiche le message
dédié.
43) 44)
60
PRÉSENTATION DU COMBINÉ DE BORD

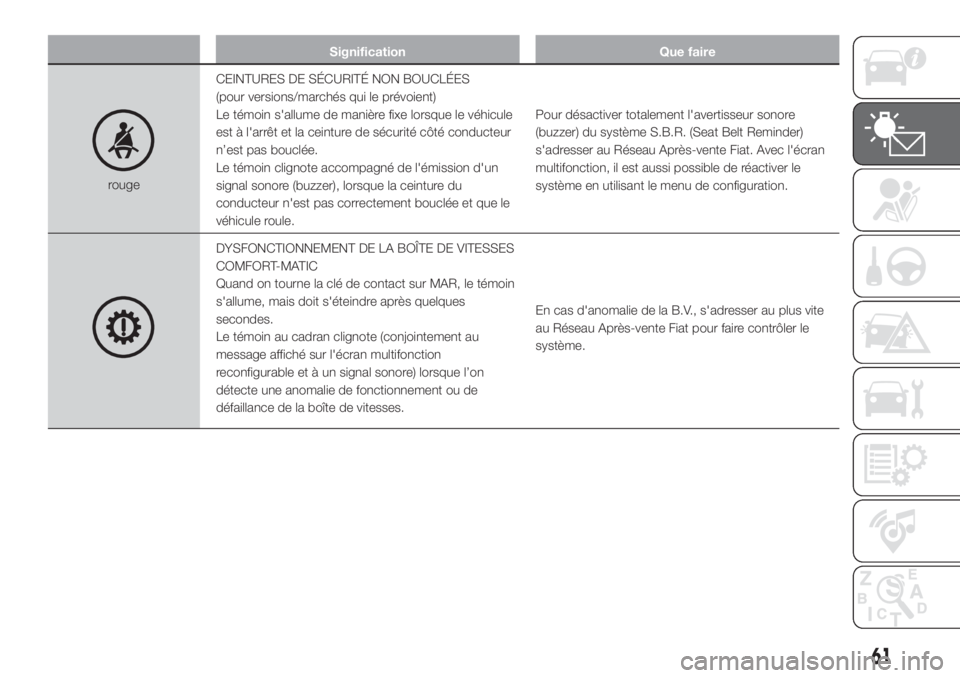

Signification Que faire
rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour versions/marchés qui le prévoient)
Le témoin s'allume de manière fixe lorsque le véhicule
est à l'arrêt et la ceinture de sécurité côté conducteur
n’est pas bouclée.
Le témoin clignote accompagné de l'émission d'un
signal sonore (buzzer), lorsque la ceinture du
conducteur n'est pas correctement bouclée et que le
véhicule roule.Pour désactiver totalement l'avertisseur sonore
(buzzer) du système S.B.R. (Seat Belt Reminder)
s'adresser au Réseau Après-vente Fiat. Avec l'écran
multifonction, il est aussi possible de réactiver le
système en utilisant le menu de configuration.
DYSFONCTIONNEMENT DE LA BOÎTE DE VITESSES
COMFORT-MATIC
Quand on tourne la clé de contact sur MAR, le témoin
s'allume, mais doit s'éteindre après quelques
secondes.
Le témoin au cadran clignote (conjointement au
message affiché sur l'écran multifonction
reconfigurable et à un signal sonore) lorsque l’on
détecte une anomalie de fonctionnement ou de
défaillance de la boîte de vitesses.En cas d'anomalie de la B.V., s'adresser au plus vite
au Réseau Après-vente Fiat pour faire contrôler le
système.
61

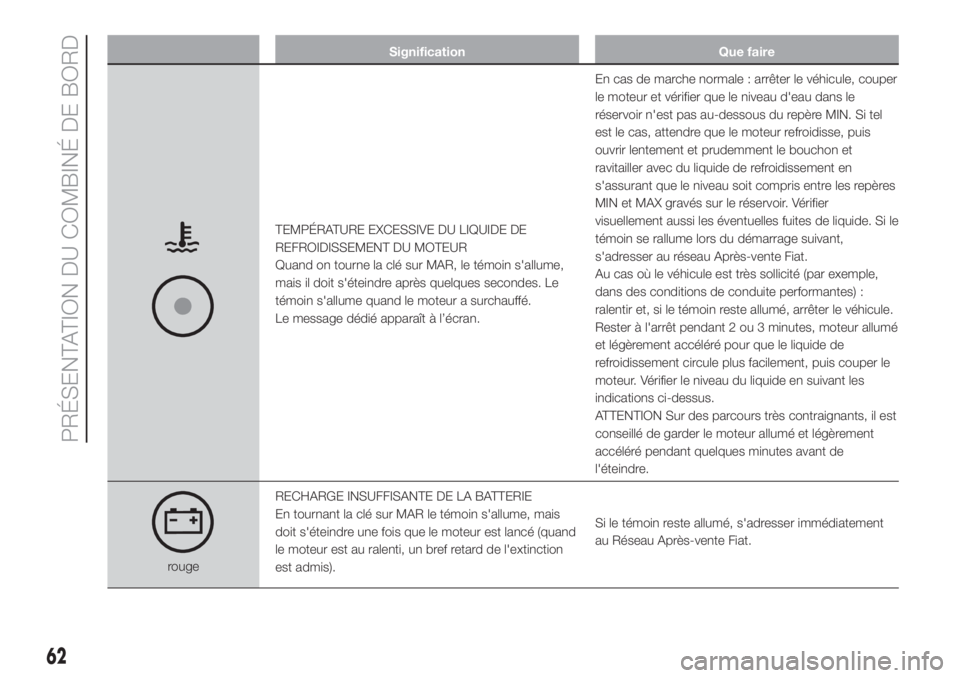

Signification Que faire
TEMPÉRATURE EXCESSIVE DU LIQUIDE DE
REFROIDISSEMENT DU MOTEUR
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes. Le
témoin s'allume quand le moteur a surchauffé.
Le message dédié apparaît à l’écran.En cas de marche normale : arrêter le véhicule, couper
le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Si tel
est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et
ravitailler avec du liquide de refroidissement en
s'assurant que le niveau soit compris entre les repères
MIN et MAX gravés sur le réservoir. Vérifier
visuellement aussi les éventuelles fuites de liquide. Si le
témoin se rallume lors du démarrage suivant,
s'adresser au réseau Après-vente Fiat.
Au cas où le véhicule est très sollicité (par exemple,
dans des conditions de conduite performantes) :
ralentir et, si le témoin reste allumé, arrêter le véhicule.
Rester à l'arrêt pendant 2 ou 3 minutes, moteur allumé
et légèrement accéléré pour que le liquide de
refroidissement circule plus facilement, puis couper le
moteur. Vérifier le niveau du liquide en suivant les
indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est
conseillé de garder le moteur allumé et légèrement
accéléré pendant quelques minutes avant de
l'éteindre.
rougeRECHARGE INSUFFISANTE DE LA BATTERIE
En tournant la clé sur MAR le témoin s'allume, mais
doit s'éteindre une fois que le moteur est lancé (quand
le moteur est au ralenti, un bref retard de l'extinction
est admis).Si le témoin reste allumé, s'adresser immédiatement
au Réseau Après-vente Fiat.
62
PRÉSENTATION DU COMBINÉ DE BORD
