2017 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

Comme on le voit, ilyaune
superposition partielle entre les groupes
et de fait il existe dans le commerce
des dispositifs qui couvrent plus d'un
groupe de poids.
Tous les dispositifs de retenue pour les
enfants doivent mentionner les
références d'homologation ainsi que la
marque de contrôle sur une plaquette
solidement fixée au siège enfant qui
ne doit jamais être retirée.
Au-dessus d’une stature de 1,50 m, du
point de vue des systèmes de retenue,
les enfants sont assimilés aux adultes
et utilisent normalement les ceintures.
La ligne d'accessoires Lineaccessori
Fiat offre des sièges enfants adaptés à
chaque catégorie de poids. Ce choix
est conseillé, car ces sièges ont été
spécialement conçus et testés pour les
véhicules Fiat.
87)
GROUPE 0 et 0+
Les bébés pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège pour enfant en
forme de berceau qui, soutenant la
tête, ne provoque pas de contraintes
sur le cou en cas de brusques
décélérations.
Le berceau est attaché à l'aide des
ceintures de sécurité du véhicule,
comme indiqué en fig. 92 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.
88) 89) 90) 91) 92) 93) 94)
GROUPE 1
De 9 kg à 18 kg, les enfants peuvent
être transportés tournés vers l'avant,
avec des sièges équipés d'un coussin
avant, au moyen duquel la ceinture
de sécurité du véhicule retient à la fois
l'enfant et le siège fig. 93.
89) 90) 91) 92) 93) 94)
92F1A0151
93F1A0152
103

GROUPE 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 94.
Les sièges enfants ont uniquement
pour fonction de positionner
correctement l'enfant par rapport à la
ceinture, de façon à ce que la partie
diagonale de la ceinture adhère au
thorax et non au cou et la partie
horizontale au bassin et non à
l'abdomen de l'enfant.
89) 90) 91) 92) 93)
GROUPE 3
Pour les enfants de 22 à 36 kg,
l'épaisseur du thorax est telle que le
dossier d'entretoise n'est plus
nécessaire.
La fig. 95 montre un exemple de
position correcte de l'enfant sur le siège
arrière.
89) 90) 91) 92) 93)
Au-delà de 1,50 m de taille, les enfants
peuvent mettre les ceintures comme
les adultes.
94F1A0153
95F1A0154
104
SÉCURITÉ

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DE SIÈGES
ENFANTS UNIVERSELS
Le véhicule est conforme à la nouvelle Directive Européenne 2000/3/CE qui régit le montage des sièges enfants aux différentes
places sur le véhicule, selon le tableau suivant (le tableau se réfère aux versions Fourgon, Combi et Panorama) :
Groupe Plages de poids CABINE 1ÈRE ET 2ÈME RANGÉE DE SIÈGES AR
Siège simple ou bi-place (1 ou 2
passagers) (*)Passager arrière
côté gauchePassager arrière
côté droitPassager central
Airbag activé Airbag désactivé
Groupe 0, 0+ Jusqu'à 13 kg
X UUUU
Groupe 1 9-18 kgX UUUU
Groupe 2 15-25 kgUUUUU
Groupe 3 22-36 kgUUUUU
X siège non adapté pour des enfants entrant dans cette catégorie de poids.
U indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement Européen ECE-R44 pour les « Groupes » indiqués.
(*) IMPORTANT : NE JAMAIS installer sur le siège avant des sièges-auto pour enfant dos à la route quand l'airbag est activé. Si l'on souhaite installer un siège
enfant dos à la route sur le siège avant, désactiver l'airbag correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) -
Airbag »).
105

Nous indiquons ci-après
les principales normes
de sécurité à suivre
pour le transport
d'enfants.
Il est conseillé d'installer les sièges
enfants sur le siège arrière, car c'est
la solution la plus sûre en cas de choc.
Maintenir le siège enfant tourné
dos à la route le plus longtemps
possible, si possible jusqu'à l'âge de
3-4 ans de l'enfant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage
permanent de la LED spécifique sur le
bouton
situé sur la planche de bord,
l'effective désactivation.
Respecter scrupuleusement les
instructions obligatoirement remises par
le fabricant du siège enfant. Les garder
dans le véhicule avec les papiers et
cette Notice. Ne jamais utiliser de
sièges enfants dépourvus de mode
d'emploi.
Vérifier systématiquement en tirant
sur la sangle que les ceintures sont
bien bouclées.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Vérifier toujours que les ceintures
n'appuient pas sur le cou de l'enfant.
Pendant le voyage, ne pas
permettre pas à l'enfant de prendre des
positions anormales ou de déboucler
sa ceinture.
Ne jamais transporter des enfants
en les tenant dans les bras, même
s'il s'agit de nouveau-nés. Personne
n'est en mesure de les retenir en cas
de choc.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Si le véhicule a subit un accident ou
un accrochage, remplacer le siège-auto
pour enfant par un neuf. De plus
remplacer, selon le type de siège enfant
installé, les systèmes d'ancrage Isofix
ou la ceinture de sécurité à laquelle
le siège enfant était attaché.
Si nécessaire, enlever l'appuie-tête
arrière pour faciliter l'installation du
siège-enfant. L'appuie-tête doit
toujours être installé si le poste est
destiné à un adulte ou à un enfant assis
sur un réhausseur sans dossier.
ATTENTION
87)En cas d'airbag passager actif, ne pas
installer les enfants sur les sièges berceaux
dos à la route sur le siège avant.
L'activation de l'airbag, en cas d'accident
même léger, pourrait provoquer des
lésions mortelles à l'enfant transporté. Il est
conseillé de toujours transporter les
enfants dans leur siège sur la banquette
arrière, car cette position s'est avérée
la plus protégée en cas d'accident. S'il est
nécessaire de transporter un enfant sur
le siège avant côté passager, avec un
siège berceau tourné dos à la route, les
airbags côté passager (frontal et latéral de
protection du thorax et du bassin (side
bag), pour les versions/marchés qui le
prévoient), doivent être désactivés en
utilisant le menu de réglage et en vérifiant
directement la désactivation effective grâce
à l'allumage du voyant spécifique sur le
bouton
situé sur la planche de bord. En
outre, le siège passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
88)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir la description du
paragraphe « Système de protection
supplémentaire (SRS) - Airbags »).
89)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant.
106
SÉCURITÉ

90)Un montage incorrect du siège enfant
peut annuler l'efficacité du système de
protection. En cas d'accident, le siège
enfant pourrait en effet se relâcher et
l'enfant risquerait de subir des lésions
pouvant être mortelles. Lors de l'installation
d'un système de protection pour
nouveau-né ou pour enfant, respecter
scrupuleusement les instructions fournies
par le constructeur.
91)Quand le système de protection des
enfants n'est pas utilisé, il est nécessaire
de le fixer avec la ceinture de sécurité
ou avec les points d'ancrage ISOFIX, ou de
le retirer du véhicule. Ne pas le laisser
détaché à l'intérieur de l'habitacle. On évite
ainsi qu'il ne risque de provoquer des
blessures aux occupants en cas de
freinage brusque ou d'accident.
92)S'assurer toujours que la partie en
diagonale de la ceinture de sécurité ne
passe pas sous les bras ou derrière le dos
de l'enfant. En cas d'accident, la ceinture
de sécurité n'est pas en mesure de retenir
l'enfant, qui pourrait subir des lésions
pouvant même être mortelles. L'enfant doit
donc toujours porter correctement sa
ceinture de sécurité.
93)Les illustrations sont données
seulement à titre indicatif pour le montage.
Monter le siège enfant en suivant les
instructions qui doivent obligatoirement
être remises avec le siège.94)Il existe des sièges-auto pour les
groupes de poids 0 et 1, qui se fixent à
l'arrière aux ceintures du véhicule et
équipés de leurs propres ceintures pour le
maintien de l'enfant. S'ils sont mal montés,
les sièges-auto peuvent s'avérer
dangereux à cause de leur masse (par
exemple, si on les attache aux ceintures du
véhicule en interposant un coussin).
Respecter scrupuleusement les
instructions de montage jointes.PRÉ-ÉQUIPEMENT
POUR LE MONTAGE
DU SIÈGE ENFANT «
ISOFIX UNIVERSEL »
Le véhicule est équipé pour le montage
des sièges enfant ISOFIX
Le système ISOFIX permet de monter
des systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité du véhicule mais en attachant
directement le siège enfant à trois
fixations présentes sur le véhicule. Il est
possible d'effectuer un montage mixte
de sièges enfants traditionnels et
ISOFIX sur des places différentes du
véhicule.

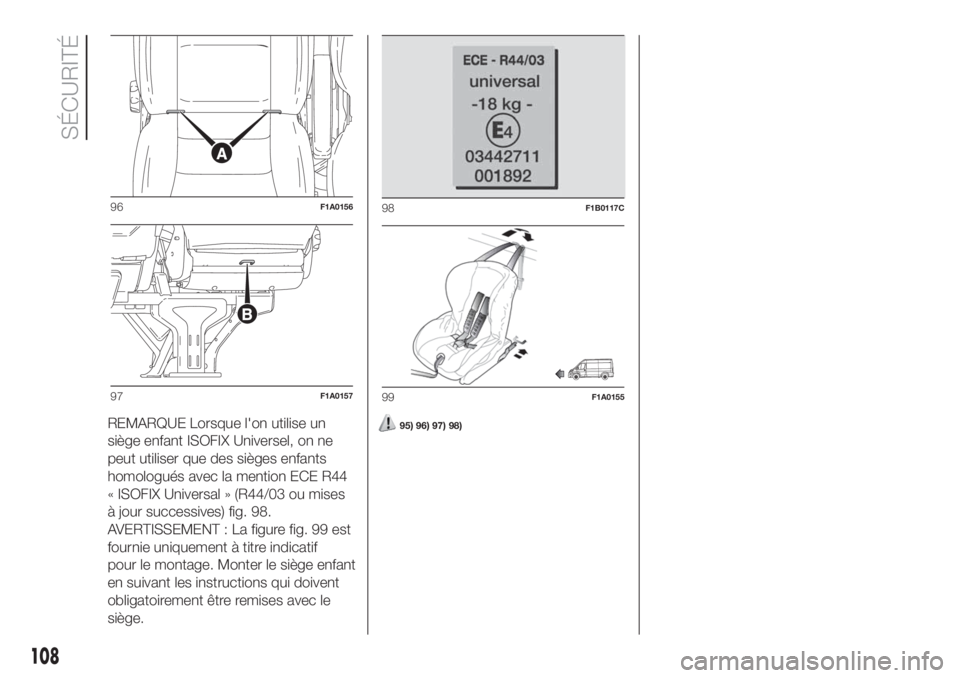

Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques A fig. 96 situées sur l'arrière
du coussin du siège arrière, au point
de contact avec le dossier, puis fixer la
sangle supérieure (disponible avec le
siège enfant) à la fixation B fig. 97
située derrière le dossier du siège, dans
la partie inférieure.
À titre indicatif, fig. 99 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.
107

REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués avec la mention ECE R44
« ISOFIX Universal » (R44/03 ou mises
à jour successives) fig. 98.
AVERTISSEMENT : La figure fig. 99 est
fournie uniquement à titre indicatif
pour le montage. Monter le siège enfant
en suivant les instructions qui doivent
obligatoirement être remises avec le
siège.95) 96) 97) 98)
96F1A0156
97F1A0157
98F1B0117C
99F1A0155
108
SÉCURITÉ

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DE SIÈGES
ENFANTS ISOFIX
Le tableau ci-après, conformément à la loi européenne ECE 16, indique la possibilité d'installer des sièges enfants Isofix
Universels sur les sièges dotés de crochets Isofix.
Groupe de poidsOrientation du siège
enfantClasse de taille IsofixPosition Isofix latérale
arrière 1ère rangée
(PANORAMA)Position Isofix latérale
arrière 1ère rangée
(COMBINATO)
Berceau portableDos à la route FXX
Dos à la route GXX
Groupe 0 (jusqu'à 10 kg) Dos à la route EIL IL
Groupe 0+ (jusqu'à 13
kg)Dos à la route E
IL IL
Dos à la route DIL IL
Dos à la route CIL IL
Groupe1(de9à18kg)Dos à la route D
IL IL
Dos à la route CIL IL
Face à la route BIUF IUF
Face à la route B1IUF IUF
Face à la route AIUF IUF
X: position ISOFIX non indiquée pour les systèmes ISOFIX de retenue enfants dans ce groupe de poids et/ou dans cette classe de tailles.
IL: indiqué pour les systèmes de retenue d'enfants Isofix des catégories « Spécifique du véhicule », « Limitée » ou « Semi-universelle », homologués pour ce
véhicule spécifique.
IUF: indiqué pour les systèmes de retenue d'enfants Isofix de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupe de poids.
AVERTISSEMENT Il n'est pas possible de monter de siège enfant sur la banquette et sur le siège à 4 places des versions
Fourgon Double Cabine.
REMARQUE Les autres groupes de poids sont couverts par des sièges enfants ISOFIX spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement testés pour ce véhicule (voir liste des véhicules jointe au siège enfant).
109

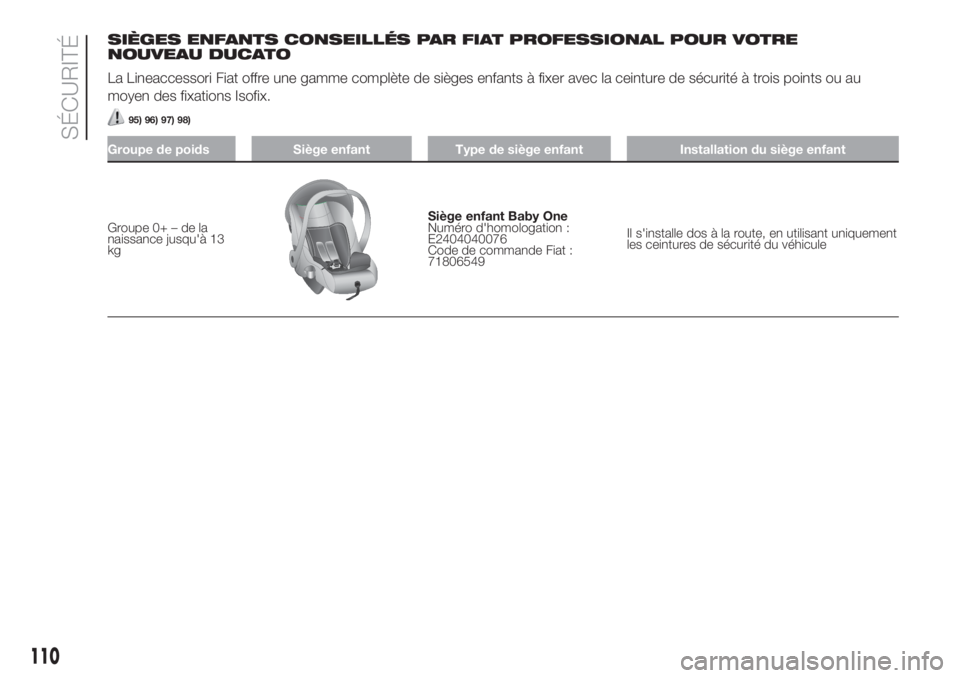

SIÈGES ENFANTS CONSEILLÉS PAR FIAT PROFESSIONAL POUR VOTRE
NOUVEAU DUCATO
La Lineaccessori Fiat offre une gamme complète de sièges enfants à fixer avec la ceinture de sécurité à trois points ou au
moyen des fixations Isofix.
95) 96) 97) 98)
Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 0+ – de la
naissance jusqu'à 13
kgSiège enfant Baby One
Numéro d'homologation :
E2404040076
Code de commande Fiat :
71806549Il s'installe dos à la route, en utilisant uniquement
les ceintures de sécurité du véhicule
110
SÉCURITÉ
