2017 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

ATTENTION
39)On doit tenir compte de chacune de
ces limites qui, dans tous les cas, NE
DOIVENT JAMAIS ÊTRE DÉPASSÉES.
S'assurer notamment de ne pas dépasser
les charges maximum admises sur les
essieux avant et arrière lorsque vous
disposez la charge sur le véhicule (surtout
si le véhicule est équipé d'un équipement
spécifique).
ÉCONOMIE DE
CARBURANT
CONSIDÉRATIONS
GÉNÉRALES
Les considérations générales qui
influencent la consommation de
carburant sont indiquées ci-après.
Entretien du véhicule
Pneus
Charges inutiles
Porte-bagages/porte-skis
Consommateurs électriques
Climatiseur
Accessoires aérodynamiques
STYLE DE CONDUITE
Les principaux styles de conduite qui
influencent la consommation de
carburant sont indiqués ci-après.
Démarrage
Ne pas faire chauffer le moteur avec la
voiture à l’arrêt que ce soit au ralenti
ou à plein régime : dans ces conditions
le moteur chauffe beaucoup plus
lentement, en augmentant la
consommation et les émissions.Manœuvres inutiles
Éviter d'actionner l'accélérateur
lorsqu'on est à l'arrêt à un feu rouge ou
avant de couper le moteur.
Sélection des vitesses
L'utilisation impropre d'une vitesse
supérieure augmente la consommation
de carburant, les émissions et l'usure
du moteur.
Vitesse maximale
La consommation de carburant
augmente proportionnellement à
l'augmentation de la vitesse.
Accélération
Les brusques accélérations pénalisent
considérablement les consommations
et les émissions : veiller à accélérer
progressivement.
CONDITIONS
D'UTILISATION
Les principales conditions d'utilisation
qui ont une influence négative sur la
consommation de carburant sont
indiquées ci-après.
143

Départ à froid
Les parcours très brefs et de trop
fréquents démarrages à froid ne
permettent pas au moteur d'atteindre la
température de fonctionnement
optimale.
Situations de circulation et
conditions de la chaussée
La consommation élevée est due à des
conditions de circulation intense, par
exemple lorsque l'on avance en file en
utilisant les rapports inférieurs, ou
dans les grandes villes aux très
nombreux feux. La consommation
augmente également sur les routes de
montagne sinueuses et sur des
chaussées accidentées.
Arrêts dans la circulation
Pendant des arrêts prolongés (par ex.
passages à niveau), il est recommandé
de couper le moteur.TRACTION DE
REMORQUES
AVERTISSEMENTS
Pour le tractage de caravanes et de
remorques, le véhicule doit être équipé
d'une boule d'attelage homologuée
et d'un circuit électrique approprié.
L'installation doit être réalisée par des
opérateurs spécialisés qui délivrent des
certificats de circulation routière.
Monter éventuellement des rétroviseurs
spécifiques et/ou supplémentaires, en
respectant les consignes du Code de la
Route en vigueur.
Se rappeler que l'attelage d'une
remorque réduit la possibilité de gravir
des côtes très accentuées, augmente
les distances de freinage et les temps
de dépassement en fonction du poids
total de la remorque.
Dans les descentes, rétrograder au lieu
d'utiliser constamment le frein.
Le poids exercé par la remorque sur le
crochet d'attelage du véhicule réduit
d'autant la capacité de chargement du
véhicule proprement dit. Pour ne pas
dépasser le poids remorquable
maximum (figurant sur la carte grise),
on doit prendre en compte le poids de
la remorque à pleine charge, y compris
les accessoires et les bagages
personnels.Respecter les limites de vitesse de
chaque pays pour les véhicules avec
remorque. La vitesse, dans tous les
cas, ne doit pas dépasser 100 km/h.
Il est conseillé d'utiliser un stabilisateur
sur le timon de la remorque attelée.
Sur les véhicules équipés de capteurs
de stationnement, suite au montage du
crochet d'attelage, il est possible que
des signaux de dysfonctionnement
apparaissent car certaines parties
(barre de remorquage, boule d'attelage)
pourraient se trouver dans le champ
de détection des capteurs. Dans ce
cas, régler le champ de détection
ou désactiver la fonction d'assistance
au stationnement.
Sur les véhicules équipés d'une boîte
de vitesses « Comfort-Matic », vérifier
que la BV est au point mort (N) (en
poussant le véhicule pour s'assurer
qu'elle se déplace) et procéder comme
pour le remorquage d'un véhicule à
boîte de vitesses mécanique. Si le levier
de vitesses ne peut pas être mis au
point mort, ne pas effectuer le
remorquage du véhicule, mais
s'adresser au Réseau Après-vente Fiat.
136) 137)
144
DÉMARRAGE ET CONDUITE

INSTALLATION DU
CROCHET D'ATTELAGE
Le dispositif d'attelage doit être fixé à la
carrosserie par un personnel spécialisé,
en respectant d'éventuelles
informations supplémentaires et/ou
complémentaires fournies par le
constructeur du dispositif.
Le dispositif d'attelage doit respecter
les réglementations actuelles en vigueur
en se référant à la Directive 94/20/CEE
et modifications suivantes.
Pour toute version, il faut utiliser un
dispositif d'attelage adapté à la valeur
de la masse remorquable du véhicule
sur lequel on entend l'installer.
Pour le branchement électrique, il faut
adopter un joint unifié, qui est en
général placé sur un étrier spécifique
fixé sur le dispositif d'attelage ; une
centrale spécifique doit être installée sur
le véhicule pour le fonctionnement des
feux extérieurs de la remorque. Les
branchements électriques doivent être
effectués à l'aide de jonctionsà7ou13
pôles alimentés en 12 Vcc (normes
CUNA/UNI et ISO/DIN) en respectant
les indications de référence fournies par
le Constructeur du véhicule et/ou le
Constructeur du dispositif de
remorquage.Un frein électrique éventuel ou autre
(par ex. treuil électrique, etc.) doit être
alimenté directement par la batterie
à l'aide d'un câble d'une section non
inférieure à 2,5 mm
2.
ATTENTION L'utilisation du frein
électrique ou d'un treuil éventuel doit se
faire avec le moteur en marche.
En plus des dérivations électriques, il
est admis de brancher à l'équipement
électrique du véhicule seulement le
câble d'alimentation du frein électrique
éventuel et le câble d'une lampe
d'éclairage de l'intérieur de la remorque
d'une puissance ne dépassant pas 15
W. Pour les connexions, utiliser la
centrale équipée d'un câble partant de
la batterie et ayant une section
minimum de 2,5 mm
2.
ATTENTION Le crochet d'attelage
contribue au calcul de la longueur du
véhicule. Par conséquent, lorsqu'il
est installé sur des versions «
empattement long », comme la limite
des 6 mètres de longueur est
dépassée, on ne peut monter qu'un
crochet d'attelage amovible.
Si la remorque n'est pas attelée, retirer
le crochet de son support qui ne doit
pas dépasser de la longueur initiale du
véhicule.ATTENTION Si l'on souhaite laisser en
permanence le crochet d'attelage
sans pour autant atteler une remorque,
s'adresser au Réseau Après-vente
Fiat pour mettre à jour le système, car
le crochet d'attelage risquerait d'être
perçu comme un obstacle par les
capteurs centraux.
Schéma de montage des versions

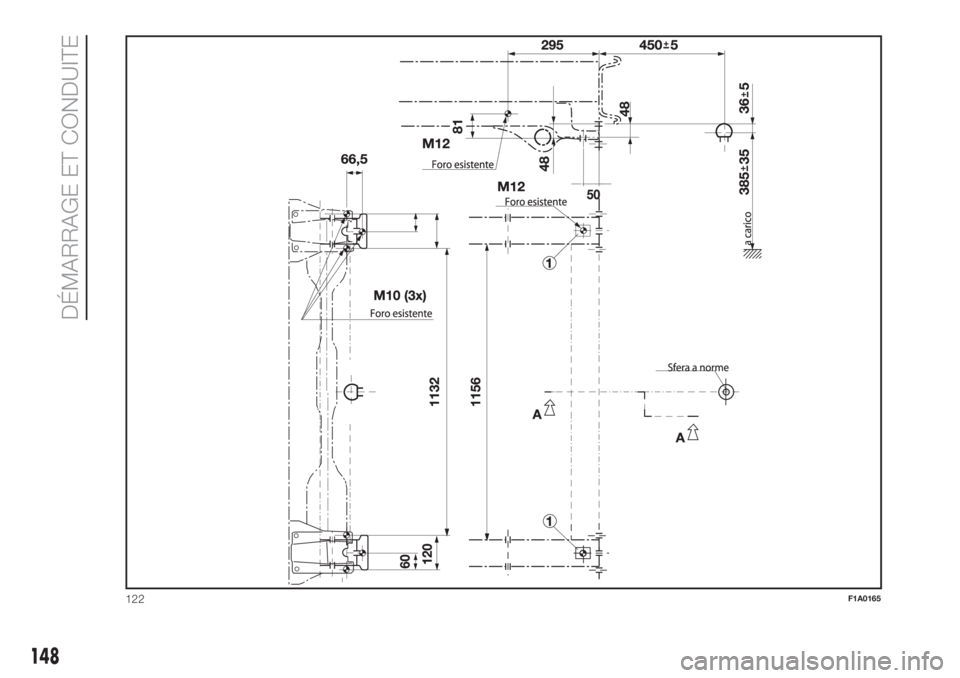

Fourgon fig. 121
La structure du crochet d'attelage doit
être fixée aux points indiqués par le
symbole Ø pour un total de 6 vis
M10x1,25 et 4 vis M12.
Les plaques à l'intérieur du châssis
doivent avoir une épaisseur minimum
de 5 mm. CHARGE MAXIMUM SUR LA
BOULE : 100/120 kg selon la capacité
(voir le tableau “Poids” figurant dans
le chapitre “Spécifications techniques”).
138)
Pour l'installation du crochet d'attelage,
il est nécessaire de découper le
pare-chocs selon les instructions du kit
de montage du fournisseur.
145

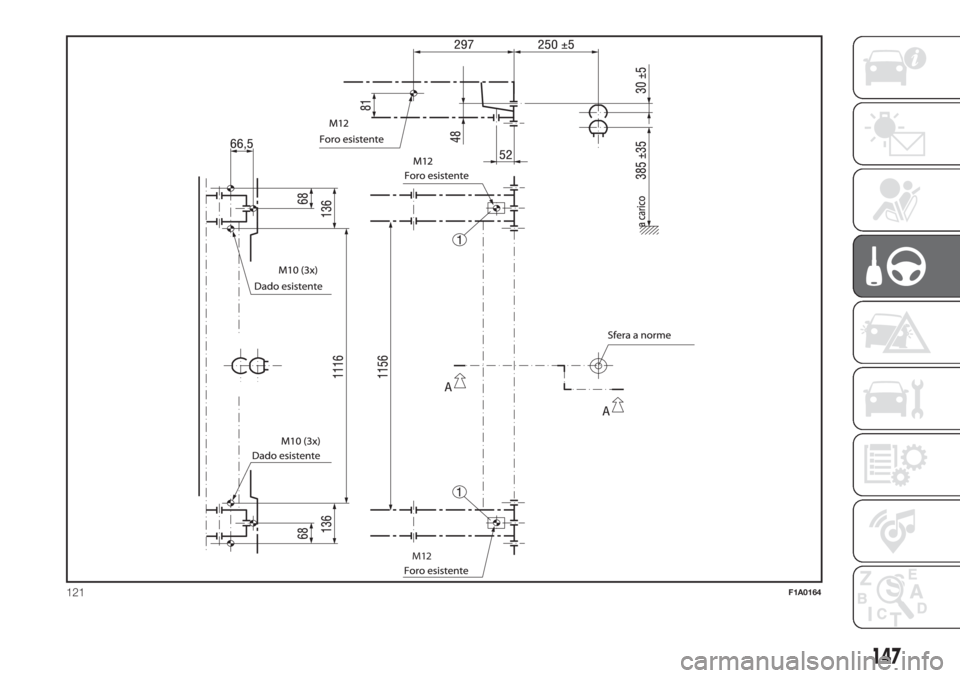

Schéma de montage versions
Camion et Cabine fig. 122
Un crochet d'attelage spécifique pour
les versions Camion et Cabine est
représenté dans fig. 122.
La structure Ø doit être fixée aux points
indiqués par 6 vis M10x1,25 et 4 vis
M12.
CHARGE MAXIMUM SUR LA BOULE :
100/120 kg selon la capacité (voir le
tableau “Poids” figurant dans le
chapitre “Spécifications techniques”).
ATTENTION
136)Le système ABS qui équipe
éventuellement le véhicule ne contrôle pas
le système de freinage de la remorque. Il
faut donc être très prudent sur les
chaussées glissantes.
137)Ne jamais modifier l'installation des
freins du véhicule pour la commande
de frein de la remorque. Le système de
freinage de la remorque doit être
complètement indépendant du circuit
hydraulique du véhicule.
138)Après le montage, les trous de
passage des vis de fixation doivent être
scellés, afin d'empêcher des infiltrations
éventuelles de gaz d'échappement.
.
146
DÉMARRAGE ET CONDUITE

.

M12
121F1A0164
147

122F1A0165
148
DÉMARRAGE ET CONDUITE

INSTRUCTIONS POUR
L'UTILISATION DE LA
BARRE DE REMORQUAGE
À TÊTE SPHÉRIQUE
AMOVIBLE
40) 41) 42) 43) 44) 45)
Avant de prendre la route, contrôler que
la barre de remorquage à tête
sphérique amovible est bien fixée selon
les conditions suivantes :
Le marquage vert du volant coïncide
avec le marquage vert sur la barre de
remorquage.
Le volant se trouve en fin de course
sur la barre de remorquage (sans fente).
Serrure bloquée et clé enlevée. Le
volant ne peut pas être extrait.
Barre à tête sphérique fixée
solidement dans le tuyau de logement.
Contrôler en secouant avec la main.
Si après le contrôle, les 4 conditions
requises ne sont pas remplies, la
procédure de montage doit être
recommencée.
Si même une seule des conditions
requises n'est pas satisfaite, le crochet
d'attelage ne doit pas être utilisé, car
cela pourrait provoquer des accidents.
Contacter le constructeur du joint.
La barre de remorquage à tête
sphérique peut être montée et
démontée manuellement, aucun outil
n'est nécessaire.Ne jamais utiliser de moyens ou d'outils
de travail, car dans ce cas, le
mécanisme pourrait être endommagé.
Ne jamais le débloquer en cas de
remorque attelée au véhicule ou de
plate-forme multi-usages installée.
En cas de conduite sans remorque ou
sans plate-forme multi-usages, la
barre de remorquage à tête sphérique
doit être enlevée et le bouchon de
fermeture doit être toujours inséré dans
le tuyau de logement. Cela s'applique
particulièrement lorsque la visibilité
des caractères de la plaque ou du
système d'éclairage est réduite.
Barre de remorquage à tête
sphérique amovible fig. 123 - fig.
124 - fig. 125
1. Tuyau de logement - 2. Barre de
remorquage à tête sphérique - 3.
Boules de blocage - 4. Levier de
déblocage - 5. Volant - 6. Capuchon -
7. Clé - 8. Marquage rouge (volant) -
9. Marquage vert (volant) - 10.
Marquage vert (barre de remorquage) -
11. Symbole (déblocage manuel) -
12. Bouchon de fermeture - 13.
Cheville d'attelage - 14. Absence de
fentes entre 2 et 5 - 15. Fente d'environ
5mm
123F1A0380
124 - Position bloquée, conduiteF1A0381
125 - Position débloquée, enlevéeF1A0382
149

Montage de la barre de
remorquage à tête sphérique
1. Enlever le bouchon du tuyau de
support.
Lorsque la barre de remorquage à tête
sphérique est extraite du coffre à
bagages, elle se trouve normalement
en position débloquée. Cela peut
se voir si l'espace entre le volant et la
barre de remorquage correspond à une
fente d'environ 5 mm (voir figure) et
que le marquage rouge sur le volant est
tourné vers le marquage vert sur la
barre de remorquage.
Ne pas oublier que la barre de
remorquage ne peut être montée que si
elle se trouve dans ces conditions. Si
le mécanisme de blocage de la barre
de remorquage doit être débranché
avant le montage, ou à n'importe quel
autre moment, et s'il doit être en
position bloquée, il doit être préchargé.
La position bloquée se voit quand le
marquage vert du volant coïncide avec
le marquage vert de la barre de
remorquage et que le volant est en fin
de course sur la barre de remorquage,
c'est-à-dire sans fente (voir figure).Le mécanisme de blocage est
préchargé comme suit : clé insérée et
serrure ouverte, extraire le volant en
suivant le sens indiqué par la flèche a
et, pour effectuer la précharge, tourner
dans le sens indiqué par la flèche b
jusqu'au blocage. Le levier de
déblocage s'enclenche et le
mécanisme de blocage reste en
position de précharge même lorsque le
volant est relâché. Pour le montage
de la barre de remorquage, elle doit
être insérée dans le tuyau de logement
avec la cheville d'attelage. L'insérer
en partant du bas et pousser vers
le haut. Le mécanisme est alors bloqué
automatiquement. Garder les mains
loin du volant, car ce dernier effectue
une rotation lors de la procédure de
blocage.
2. Pour le montage de la barre de
remorquage, elle doit être insérée dans
le tuyau de logement avec la cheville
d'attelage. L'insérer en partant du bas
et pousser vers le haut. Le mécanisme
est alors bloqué automatiquement.
Garder les mains loin du volant, car ce
dernier effectue une rotation lors de
la procédure de blocage.
3. Fermer la serrure et toujours extraire
la clé. La clé ne peut pas être extraite
quand la serrure est débloquée. Poser
le capuchon de protection sur la
serrure.Démontage de la barre de
remorquage
1. Retirer le capuchon de protection de
la serrure et l'enfoncer sur la poignée
de la clé. Ouvrir la serrure avec la clé.
2. Tenir solidement la barre de
remorquage, extraire le volant en
suivant le sens indiqué par la flèche a et
tourner dans le sens indiqué par la
flèche b jusqu'au blocage, de sorte à le
détacher jusqu'à la position extraite.
Enlever ensuite la barre de remorquage
du tuyau de logement. Le volant peut
être ensuite relâché ; il s'arrête tout seul
en position débloquée.
3. Ranger la barre de remorquage dans
le coffre à bagages pour qu'elle ne
soit pas salie ou endommagée par les
autres objets à bord.
4. Insérer le bouchon approprié dans le
tuyau de support.
ATTENTION
40)La barre à tête sphérique amovible ne
peut être réparée et démontée que par
le constructeur.
41)Appliquer la plaquette livrée en un point
bien visible de la voiture, à proximité du
tuyau de support ou du côté interne du
coffre à bagages.
150
DÉMARRAGE ET CONDUITE
