2017 FIAT DUCATO BASE CAMPER Notice d'entretien (in French)

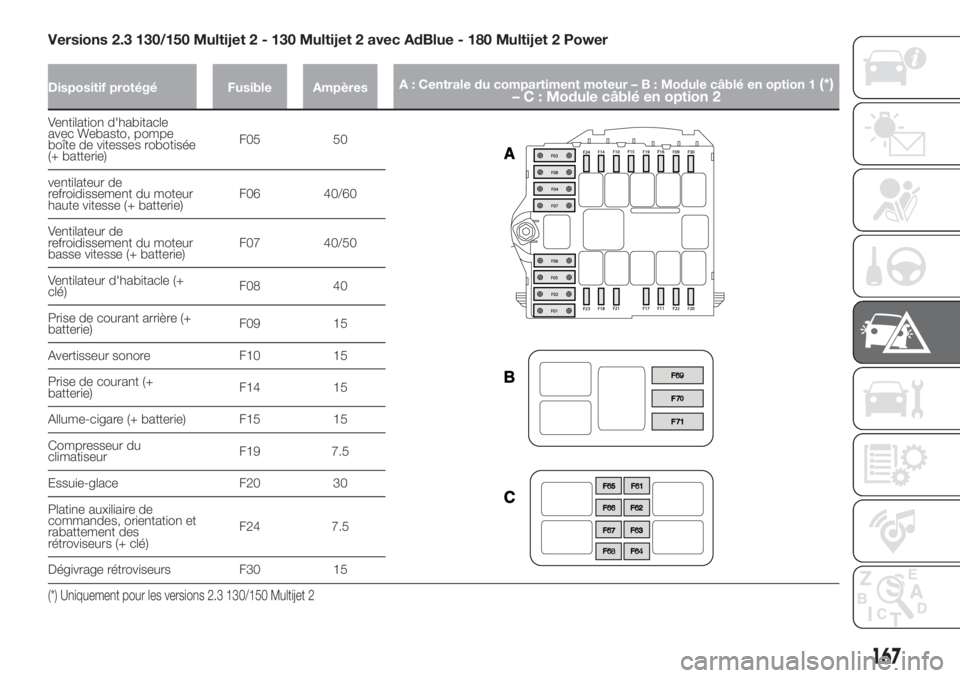

Versions 2.3 130/150 Multijet 2 - 130 Multijet 2 avec AdBlue - 180 Multijet 2 Power
Dispositif protégé Fusible AmpèresA : Centrale du compartiment moteur–B:Module câblé en option 1(*)
– C : Module câblé en option 2
Ventilation d'habitacle
avec Webasto, pompe
boîte de vitesses robotisée
(+ batterie)F05 50
ventilateur de
refroidissement du moteur
haute vitesse (+ batterie)F06 40/60
Ventilateur de
refroidissement du moteur
basse vitesse (+ batterie)F07 40/50
Ventilateur d'habitacle (+
clé)F08 40
Prise de courant arrière (+
batterie)F09 15
Avertisseur sonore F10 15
Prise de courant (+
batterie)F14 15
Allume-cigare (+ batterie) F15 15
Compresseur du
climatiseurF19 7.5
Essuie-glace F20 30
Platine auxiliaire de
commandes, orientation et
rabattement des
rétroviseurs (+ clé)F24 7.5
Dégivrage rétroviseurs F30 15
(*) Uniquement pour les versions 2.3 130/150 Multijet 2
167

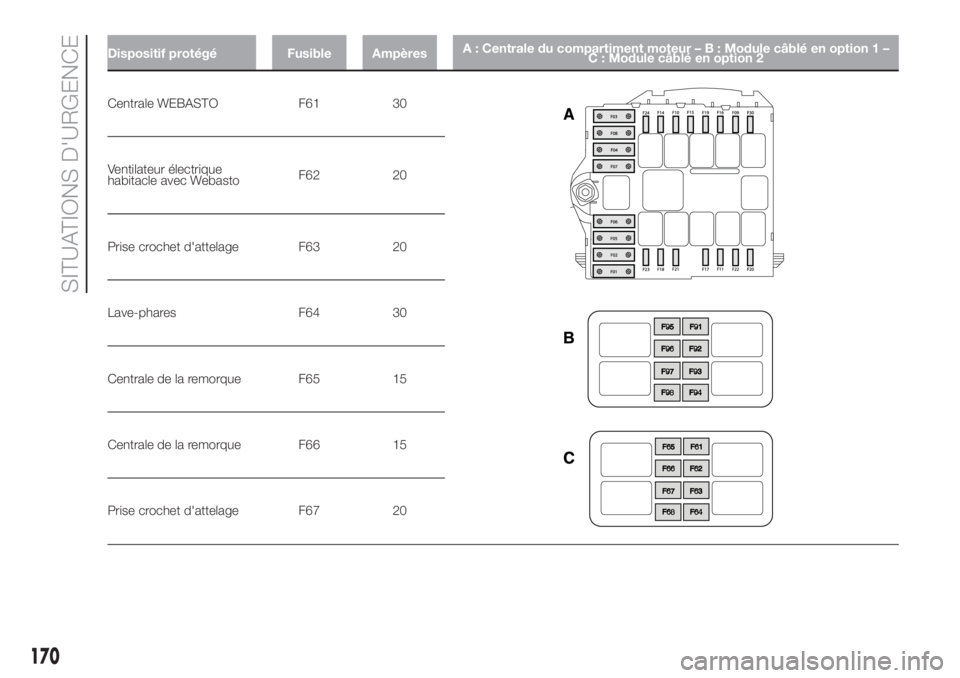

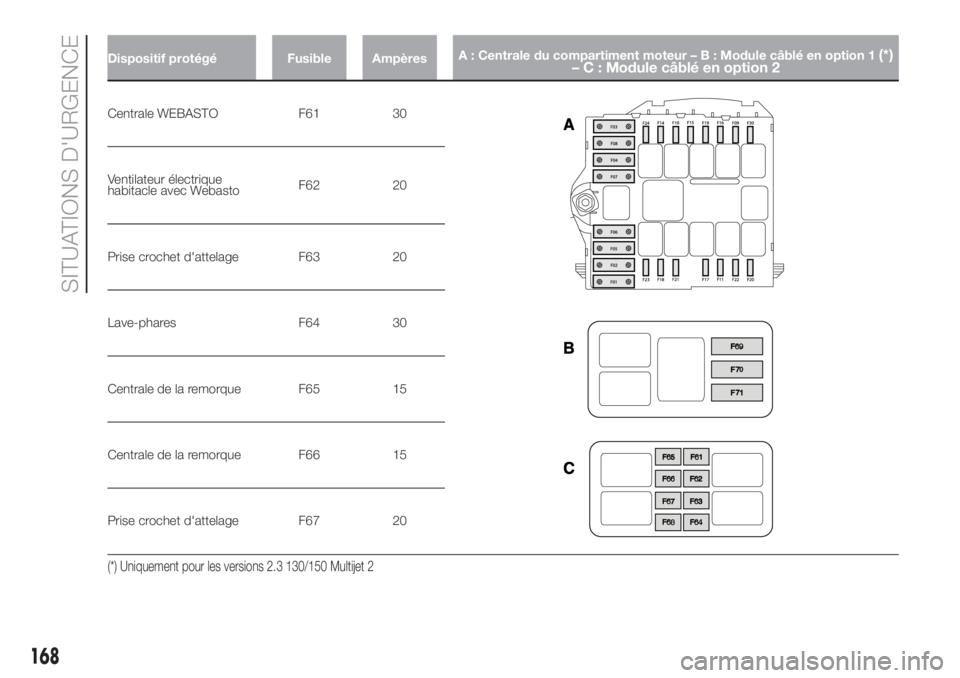

Dispositif protégé Fusible AmpèresA : Centrale du compartiment moteur–B:Module câblé en option 1(*)
– C : Module câblé en option 2
Centrale WEBASTO F61 30
Ventilateur électrique
habitacle avec WebastoF62 20
Prise crochet d'attelage F63 20
Lave-phares F64 30
Centrale de la remorque F65 15
Centrale de la remorque F66 15
Prise crochet d'attelage F67 20
(*) Uniquement pour les versions 2.3 130/150 Multijet 2
168
SITUATIONS D'URGENCE

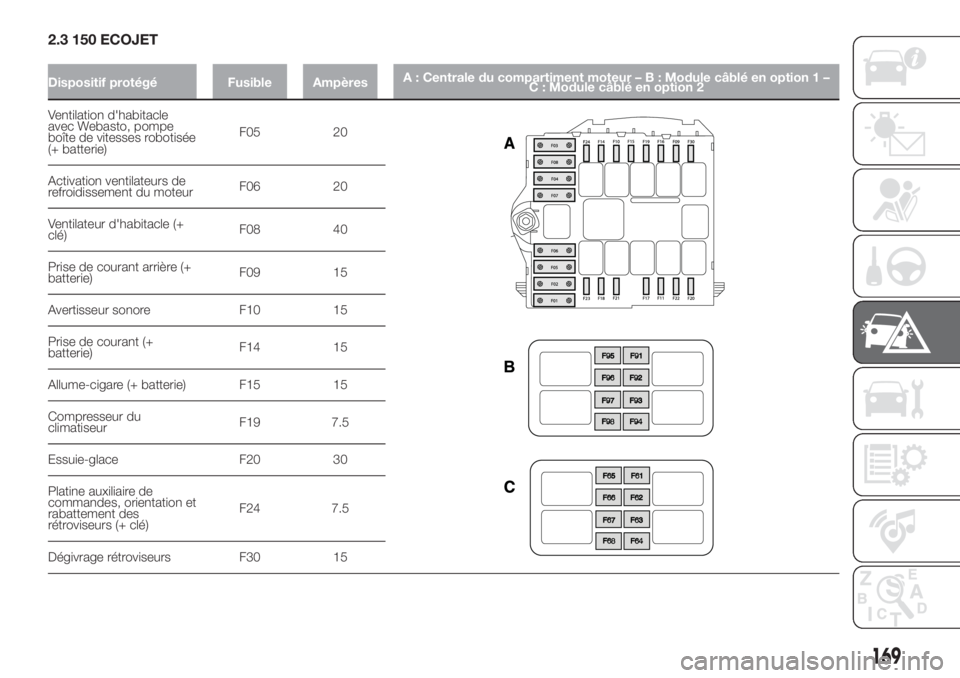

2.3 150 ECOJET
Dispositif protégé Fusible AmpèresA : Centrale du compartiment moteur–B:Module câblé en option 1 –
C : Module câblé en option 2
Ventilation d'habitacle
avec Webasto, pompe
boîte de vitesses robotisée
(+ batterie)F05 20
Activation ventilateurs de
refroidissement du moteurF06 20
Ventilateur d'habitacle (+
clé)F08 40
Prise de courant arrière (+
batterie)F09 15
Avertisseur sonore F10 15
Prise de courant (+
batterie)F14 15
Allume-cigare (+ batterie) F15 15
Compresseur du
climatiseurF19 7.5
Essuie-glace F20 30
Platine auxiliaire de
commandes, orientation et
rabattement des
rétroviseurs (+ clé)F24 7.5
Dégivrage rétroviseurs F30 15
169

Dispositif protégé Fusible AmpèresA : Centrale du compartiment moteur–B:Module câblé en option 1 –
C : Module câblé en option 2
Centrale WEBASTO F61 30
Ventilateur électrique
habitacle avec WebastoF62 20
Prise crochet d'attelage F63 20
Lave-phares F64 30
Centrale de la remorque F65 15
Centrale de la remorque F66 15
Prise crochet d'attelage F67 20
170
SITUATIONS D'URGENCE

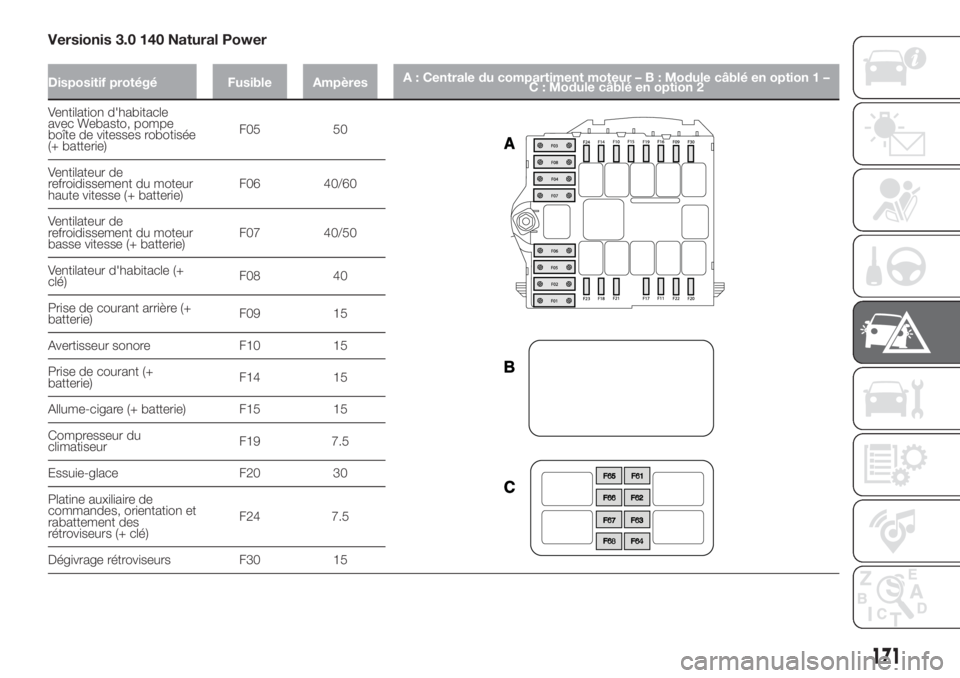

Versionis 3.0 140 Natural Power
Dispositif protégé Fusible AmpèresA : Centrale du compartiment moteur–B:Module câblé en option 1 –
C : Module câblé en option 2
Ventilation d'habitacle
avec Webasto, pompe
boîte de vitesses robotisée
(+ batterie)F05 50
Ventilateur de
refroidissement du moteur
haute vitesse (+ batterie)F06 40/60
Ventilateur de
refroidissement du moteur
basse vitesse (+ batterie)F07 40/50
Ventilateur d'habitacle (+
clé)F08 40
Prise de courant arrière (+
batterie)F09 15
Avertisseur sonore F10 15
Prise de courant (+
batterie)F14 15
Allume-cigare (+ batterie) F15 15
Compresseur du
climatiseurF19 7.5
Essuie-glace F20 30
Platine auxiliaire de
commandes, orientation et
rabattement des
rétroviseurs (+ clé)F24 7.5
Dégivrage rétroviseurs F30 15
171

Dispositif protégé Fusible AmpèresA : Centrale du compartiment moteur–B:Module câblé en option 1 –
C : Module câblé en option 2
Prise crochet d'attelage F63 20
Lave-phares F64 30
Centrale de la remorque F65 15
Centrale de la remorque F66 15
Prise crochet d'attelage F67 20
Vanne réservoir de
méthane (CNG)F68 10
Relais électrovannes
méthaneT51 30
172
SITUATIONS D'URGENCE

Dispositif protégé Fusible Ampères Centrale optionnelle montant central droit
Ventilateur moteur
d'aspiration / ventilation
(MBUS)F54 15
Sièges chauffants F55 15
Prise de courant
passagers arrièreF56 15
Chauffage supplémentaire
sous le siègeF57 10
Lunette dégivrante gauche F58 15
Lunette dégivrante droite F59 15
Absente F60 -
Absente F61 -
Absente F62 -
Commande du chauffage
supplémentaire passagersF63 10
Absente F64 -
Ventilateur du chauffage
supplémentaire passagersF65 30
173

ATTENTION
47)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
174
SITUATIONS D'URGENCE
ATTENTION
141)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE. Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE) s'adresser au Réseau Après-vente Fiat.
142)Avant de remplacer un fusible, s'assurer d'avoir extrait la clé de contact et d'avoir coupé/débranché tous les consommateurs.
143)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Fiat.
144)Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Fiat.
