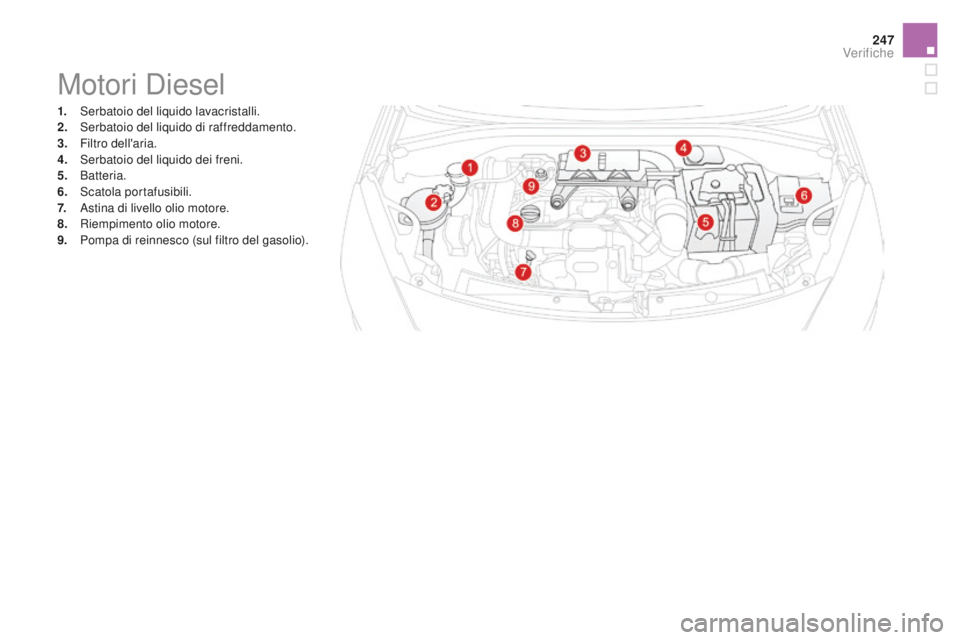

Motori Diesel
1. Serbatoio del liquido lavacristalli.
2. Ser batoio del liquido di raffreddamento.
3.
Fil

tro dell'aria.
4.
Se

rbatoio del liquido dei freni.
5.
B

atteria.
6.
Sc

atola portafusibili.
7.
As

tina di livello olio motore.
8.
Ri

empimento olio motore.
9.
Po

mpa di reinnesco (sul filtro del gasolio).
Verifiche

DS3_it_Chap09_verifications_ed02-2015
Verifica dei livelli
Verificare regolarmente tutti questi livelli nel rispetto del piano di manutenzione del Costruttore. Effettuare il rabbocco se necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete CITROËN o da un riparatore qualificato.
Livello dell'olio motore
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). CITROËN raccomanda un controllo, con
rabbocco, se necessario, ogni 5 000 km.La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
Quando s'interviene nel cofano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).Verifica con l'astina manuale
A = MA XI
B = MINI Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B
,
non avviare il motore .
-
Se l
'olio supera il livello MAXI
(rischio di
deterioramento del motore), contattare la
rete CITROËN o un riparatore qualificato.
-
Se l
'olio non raggiunge il livello MINI
,
effettuare tassativamente un rabbocco
d'olio motore.
F
Lo

calizzare l'ubicazione dell'astina
manuale nel vano motore del veicolo.
Per ulteriori informazioni sul motore benzina o
Diesel, attenersi alla rubrica corrispondente.
F
In

serire l'astina nel suo terminale colorato
poi estrarla completamente.
F
As

ciugare l'astina con un panno pulito e
che non lasci peli.
F
Rip

osizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A e B .
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.

249
DS3_it_Chap09_verifications_ed02-2015

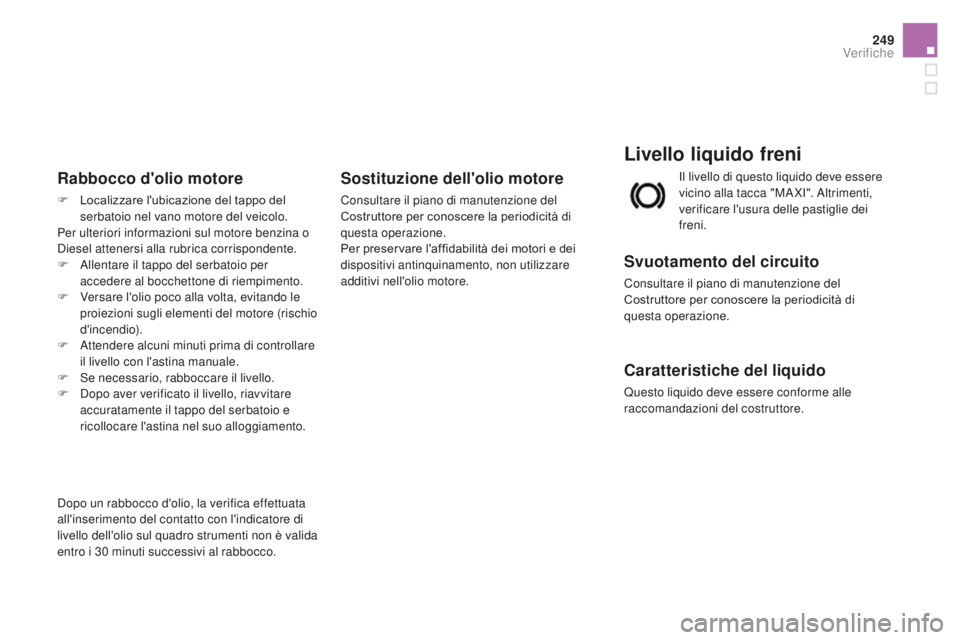

Livello liquido freni
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Dopo un rabbocco d'olio, la verifica effettuata
all'inserimento del contatto con l'indicatore di
livello dell'olio sul quadro strumenti non è valida
entro i 30 minuti successivi al rabbocco.
Rabbocco d'olio motore
F Localizzare l'ubicazione del tappo del
s erbatoio nel vano motore del veicolo.
Per ulteriori informazioni sul motore benzina o
Diesel attenersi alla rubrica corrispondente.
F
Al

lentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
F
Ve

rsare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F
At

tendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F
Se n

ecessario, rabboccare il livello.
F
Do

po aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare
additivi nell'olio motore.
Verifiche

DS3_it_Chap09_verifications_ed02-2015
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.

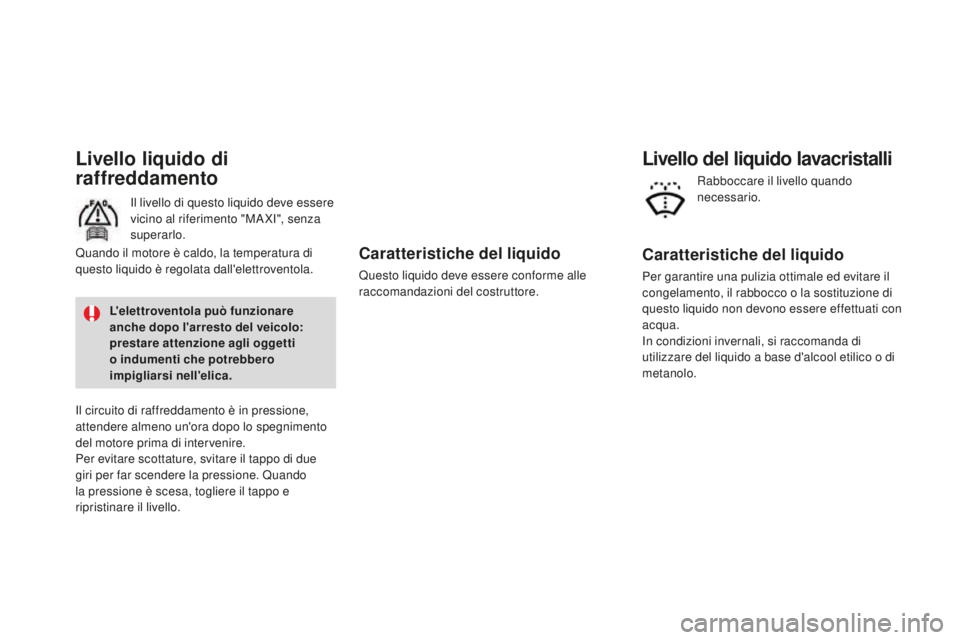

Livello liquido di
raffreddamento
Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello. Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola. L'elettroventola può funzionare
anche dopo l'arresto del veicolo:
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
Livello del liquido lavacristalli
Caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare il
congelamento, il rabbocco o la sostituzione di
questo liquido non devono essere effettuati con
acqua.
In condizioni invernali, si raccomanda di
utilizzare del liquido a base d'alcool etilico o di
metanolo. Rabboccare il livello quando
necessario.

251
DS3_it_Chap09_verifications_ed02-2015

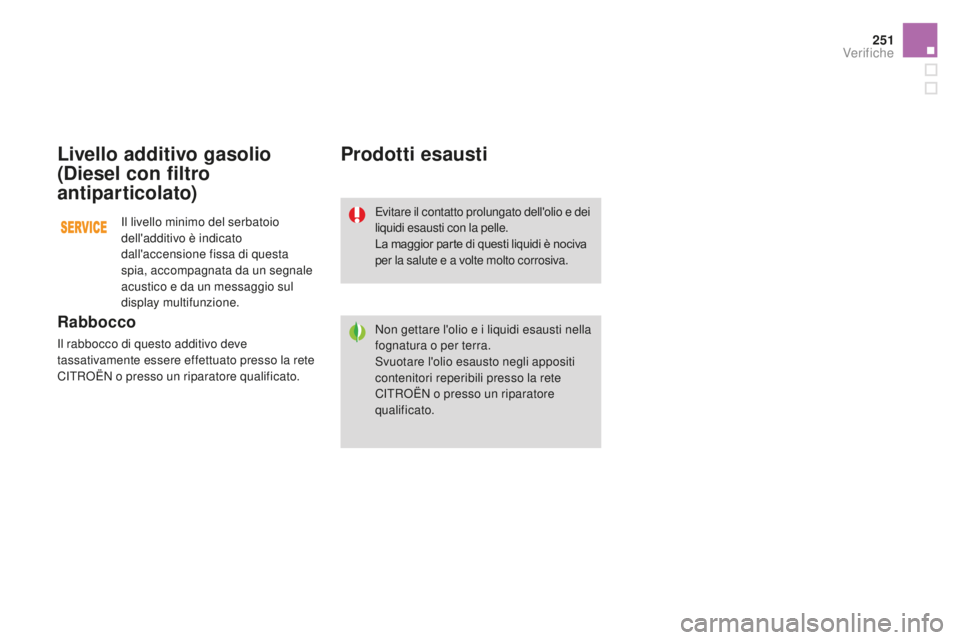

Livello additivo gasolio
(Diesel con filtro
antiparticolato)
Rabbocco
Il rabbocco di questo additivo deve
tassativamente essere effettuato presso la rete
CITROËN o presso un riparatore qualificato.
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
CITROËN o presso un riparatore
qualificato.
Il livello minimo del serbatoio
dell'additivo è indicato
dall'accensione fissa di questa
spia, accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione.
Verifiche

DS3_it_Chap09_verifications_ed02-2015
Controlli
Batteria 12 VFiltro dell'aria e filtro dell'abitacolo
Filtro dell'olioFiltro antiparticolato (Diesel)
Salvo indicazione contraria, controllare questi elementi, conformemente al piano di manutenzione del Costruttore e in funzione della motorizzazione.
Altrimenti, farli controllare dalla rete CITROËN o da un riparatore qualificato.
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati e lo Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
Sostituire il filtro dell'olio ad ogni
sostituzione dell'olio motore.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12 V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la rete CITROËN o
presso un riparatore qualificato.
L'inizio di saturazione del
filtro antiparticolato è indicato
Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
possono essere accompagnate da odore
di "bruciato" che è del tutto normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al
regime di minimo, si possono notare
emissioni di vapore acqueo dal tubo
di scarico durante le accelerazioni.
Queste emissioni non incidono
sul comportamento del veicolo e
sull'ambiente.
stato di pulizia dei collegamenti.
In caso di operazioni sulla batteria 12 V,
consultare la rubrica corrispondente per
conoscere le precauzioni da rispettare prima
d'intervenire.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), sostituirli più
spesso
.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli. dall'accensione temporanea di questa spia
accompagnata da un messaggio sul display
multifunzione.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h fino allo
spegnimento della spia.
Se la spia resta visualizzata, indica la
mancanza di additivo del gasolio".
Per ulteriori informazioni sulla verifica dei livelli,
attenersi alla rubrica corrispondente.

253
DS3_it_Chap09_verifications_ed02-2015

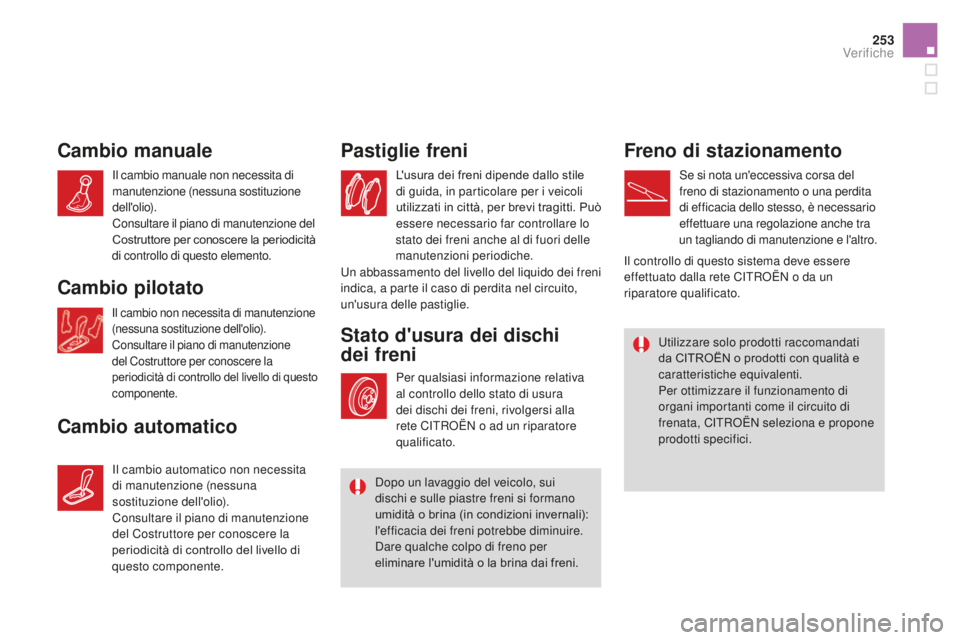

Cambio manuale
Cambio automaticoPastiglie freni
L'usura dei freni dipende dallo stile
di guida, in particolare per i veicoli
utilizzati in città, per brevi tragitti. Può
essere necessario far controllare lo
stato dei freni anche al di fuori delle
manutenzioni periodiche.
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità
di controllo di questo elemento.
Utilizzare solo prodotti raccomandati
da CITROËN o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito di
frenata, CITROËN seleziona e propone
prodotti specifici.
Il cambio automatico non necessita
di manutenzione (nessuna
sostituzione dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di
questo componente.
Cambio pilotato
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di controllo del livello di questo
componente.
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete CITROËN o ad un riparatore
qualificato.
Stato d'usura dei dischi
dei freni Freno di stazionamento
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia dello stesso, è necessario
effettuare una regolazione anche tra
un tagliando di manutenzione e l'altro.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie. Il controllo di questo sistema deve essere
effettuato dalla rete CITROËN o da un
riparatore qualificato.
Dopo un lavaggio del veicolo, sui
dischi e sulle piastre freni si formano
umidità o brina (in condizioni invernali):
l'efficacia dei freni potrebbe diminuire.
Dare qualche colpo di freno per
eliminare l'umidità o la brina dai freni.
Verifiche
