Sostituzione dei fari fendinebbia

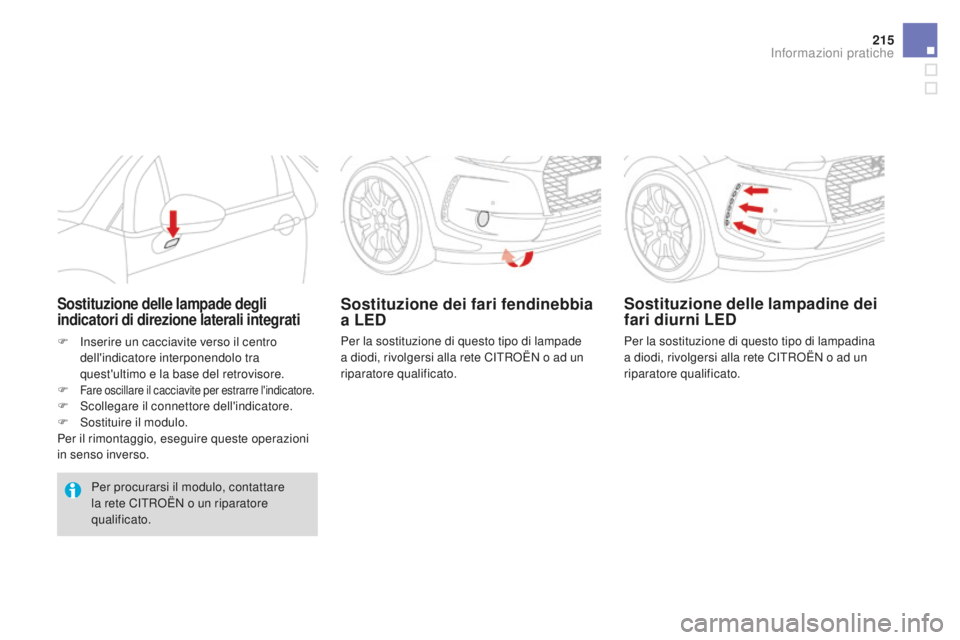

a LEDSostituzione delle lampade degli
indicatori di direzione laterali integrati
F Inserire un cacciavite verso il centro
dell'indicatore interponendolo tra
quest'ultimo e la base del retrovisore.
F
Fare oscillare il cacciavite per estrarre l'indicatore.F Scollegare il connettore dell'indicatore.
F So stituire il modulo.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per procurarsi il modulo, contattare
la rete CITROËN o un riparatore
qualificato.
Sostituzione delle lampadine dei
fari diurni LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Per la sostituzione di questo tipo di lampade
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed02-2015
1. Luci di stop / di posizione (P21/5W).
2. Lu ci di posizione (P5W).
3.
In

dicatori di direzione (PY21W ambra).
4.
Fanal

ino fendinebbia, lato sinistro (PR21W
rosso)
Lu

ce di retromarcia, lato destro (P21W).

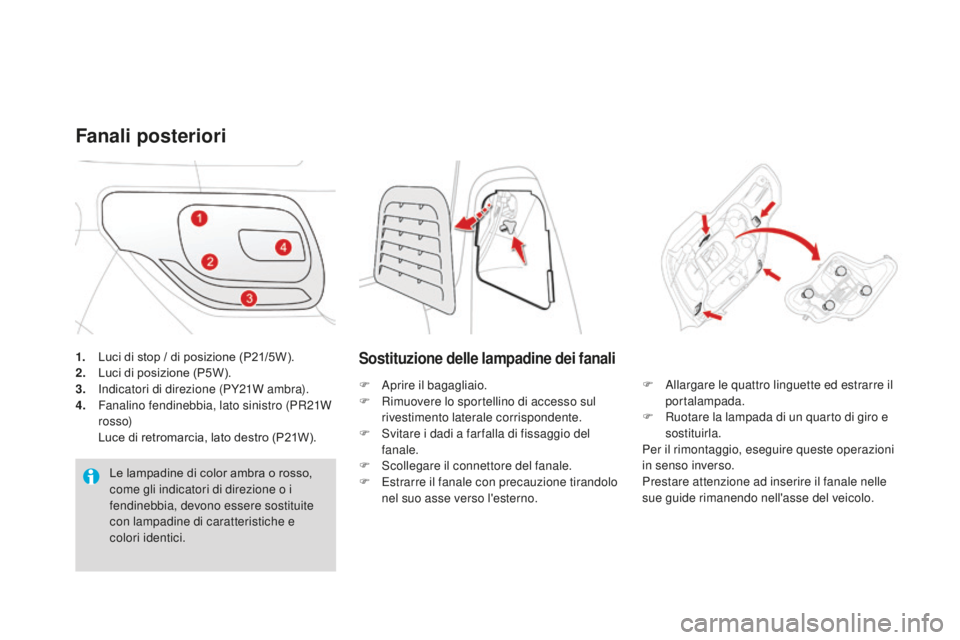

Fanali posteriori
Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Sostituzione delle lampadine dei fanali
F Aprire il bagagliaio.
F Ri muovere lo sportellino di accesso sul
rivestimento laterale corrispondente.
F
Sv

itare i dadi a far falla di fissaggio del
fanale.
F
Sc

ollegare il connettore del fanale.
F
Es

trarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno. F Al
largare le quattro linguette ed estrarre il
portalampada.
F
Ru

otare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.

217
DS3_it_Chap08_info-pratiques_ed02-2015
Sostituzione degli indicatori
di direzione (4) e del fanalino
fendinebbia o di retromarcia (5)
F Ruotare di un quarto di giro la lampada e
sostituirla.
Sostituzione delle luci di
posizione e di stop a LED (diodi)
Per la sostituzione di questo tipo di lampadine
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

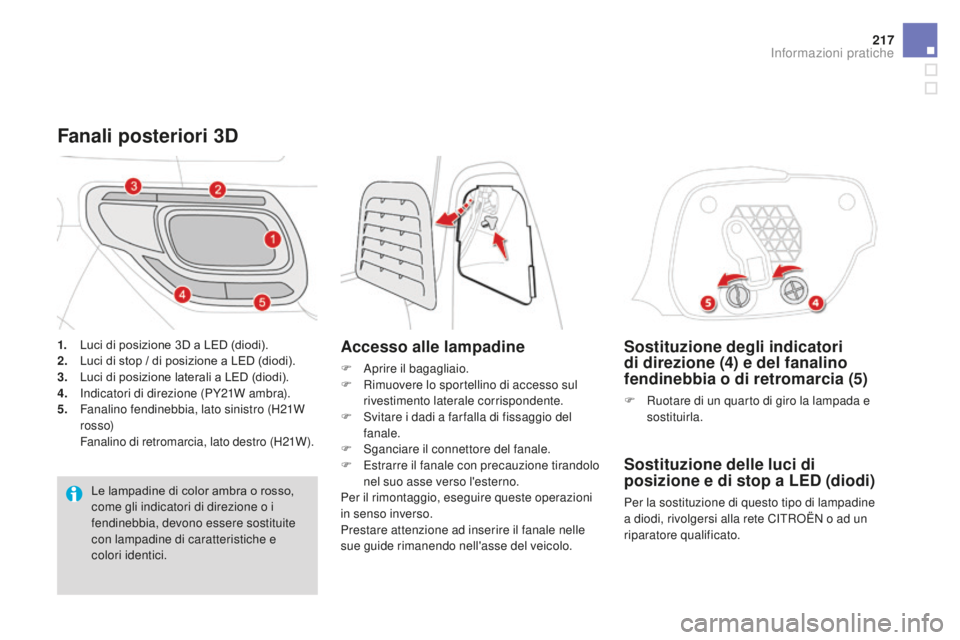

Fanali posteriori 3D
Accesso alle lampadine
F Aprire il bagagliaio.
F Ri muovere lo sportellino di accesso sul
rivestimento laterale corrispondente.
F
Sv

itare i dadi a far falla di fissaggio del
fanale.
F
Sg

anciare il connettore del fanale.
F
Es

trarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.
1.
Lu

ci di posizione 3D a LED (diodi).
2. Lu
ci di stop / di posizione a LED (diodi).
3. Lu
ci di posizione laterali a LED (diodi).
4.
In

dicatori di direzione (PY21W ambra).
5.
Fanal

ino fendinebbia, lato sinistro (H21W
rosso)
Fanal

ino di retromarcia, lato destro (H21W).
Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed02-2015

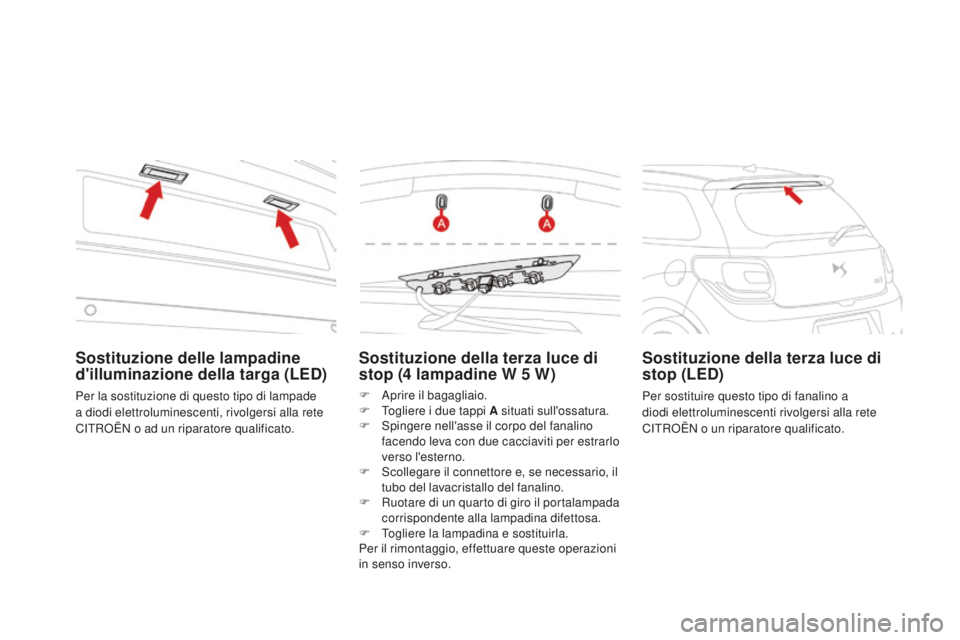

Sostituzione della terza luce di
stop (4 lampadine W 5 W )
F Aprire il bagagliaio.
F To gliere i due tappi A situati sull'ossatura.
F
Sp

ingere nell'asse il corpo del fanalino
facendo leva con due cacciaviti per estrarlo
verso l'esterno.
F
Sc

ollegare il connettore e, se necessario, il
tubo del lavacristallo del fanalino.
F
Ru

otare di un quarto di giro il portalampada
corrispondente alla lampadina difettosa.
F
To

gliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione della terza luce di
stop (LED)
Per sostituire questo tipo di fanalino a
diodi elettroluminescenti rivolgersi alla rete
CITROËN o un riparatore qualificato.
Sostituzione delle lampadine
d'illuminazione della targa (LED)
Per la sostituzione di questo tipo di lampade
a diodi elettroluminescenti, rivolgersi alla rete
CITROËN o ad un riparatore qualificato.

219
DS3_it_Chap08_info-pratiques_ed02-2015

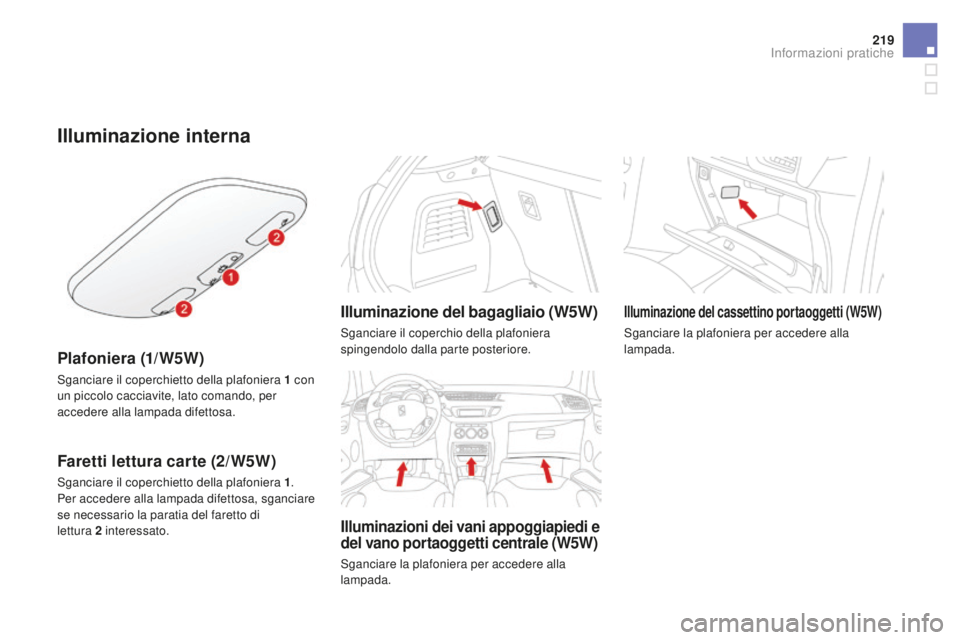

Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchietto della plafoniera 1 con
un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.
Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1 .
P er accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di
lettura
2 i

nteressato.
Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla parte posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Illuminazione del cassettino portaoggetti (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed02-2015

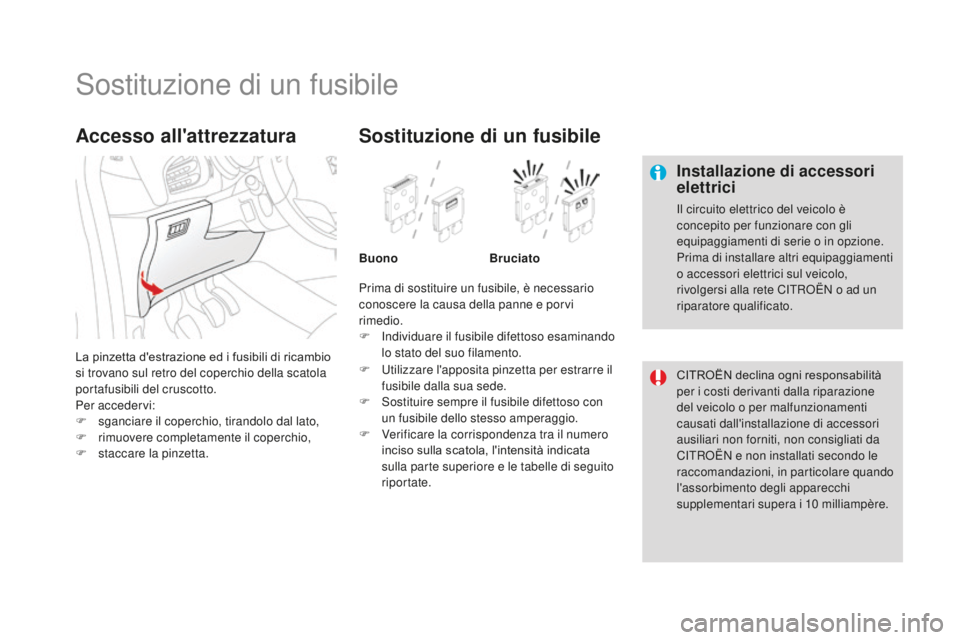

Sostituzione di un fusibile
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
CITROËN declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo le
raccomandazioni, in particolare quando
l'assorbimento degli apparecchi
supplementari supera i 10
m
illiampère.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per accedervi:
F
sg

anciare il coperchio, tirandolo dal lato,
F
ri

muovere completamente il coperchio,
F
stac

care la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e porvi
rimedio.
F
In
dividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F
Ut
ilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
F
So

stituire sempre il fusibile difettoso con
un fusibile dello stesso amperaggio.
F
Ve

rificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla parte superiore e le tabelle di seguito
riportate.

221
DS3_it_Chap08_info-pratiques_ed02-2015

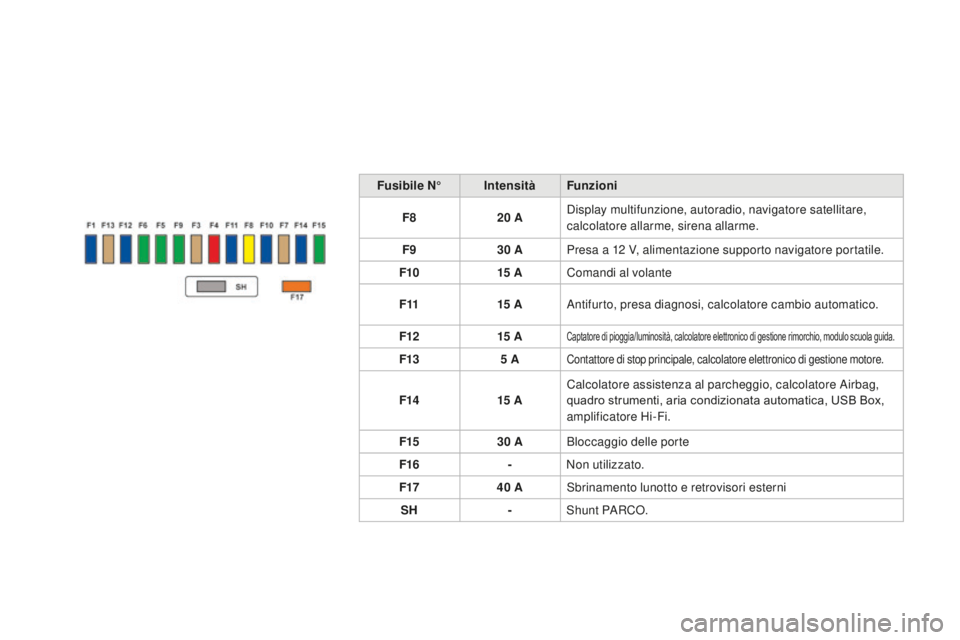

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "Accesso
all'attrezzatura".
Tabelle dei fusibili
Fusibile N° IntensitàFunzioni
FH36 5
AC

alcolatore elettronico di gestione rimorchio.
FH37 -Non utilizzato.
FH38 20
AA

mplificatore Hi-Fi.
FH39 20
ASed

ili riscaldati
FH40 40
AC

alcolatore elettronico di gestione rimorchio.
Fusibile N° IntensitàFunzioni
F1 15
ATe

r g i l u n o t t o .
F2 -Non utilizzato.
F3 5
AC

alcolatore Airbag e pretensionatori pirotecnici.
F4 10
AA

ria condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antiparticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5 30
AP

iastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6 30
AM

otore alzacristallo guidatore.
F7 5
AP

lafoniera, illuminazione cassettino portaoggetti.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed02-2015
Fusibile N°IntensitàFunzioni
F8 20
AD

isplay multifunzione, autoradio, navigatore satellitare,
calcolatore allarme, sirena allarme.
F9 30
AP

resa a 12
V
, alimentazione supporto navigatore portatile.
F10 15
AC

omandi al volante
F11 15
AA

ntifurto, presa diagnosi, calcolatore cambio automatico.
F12 15
ACaptatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio, modulo scuola guida.
F13 5 AContattore di stop principale, calcolatore elettronico di gestione motore.
F1415 AC alcolatore assistenza al parcheggio, calcolatore Airbag,
quadro strumenti, aria condizionata automatica, USB Box,
amplificatore Hi-Fi.
F15 30
AB

loccaggio delle porte
F16 -Non utilizzato.
F17 40
AS

brinamento lunotto e retrovisori esterni
SH -Shunt PARCO.
