231
B618_hu_Chap08_En-cas-de-panne_ed01-2016
F Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.
F

V
egye le a kereket.
A sérült kerék tárolása
A sérült kereket a padló alatt, a
hagyományos pótkerék számára
kialakított mélyedésben tudja
elhelyezni.
Az alumíniumkerék tárolásához
először távolítsa el a kerék közepéről
a dísztárcsát, majd illessze a helyére a
rögzítőelemet (anyacsavar és csavar).
Mankókerék típusú pótkerék esetén a
sérült kereket nem lehet a padló alatt
tárolni. A csomagtartóba kell helyezni;
használjon védőhuzatot a csomagtér
megóvása érdekében.
8
Üzemzavar esetén

232
B618_hu_Chap08_En-cas-de-panne_ed01-2016
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A t
öbbi csavar meghúzását a toldat nélküli
kerékkulccsal (1) végezze el.
A kerék felszerelése
A pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel a
pótkerékre. A kerék tartását a csavarok
kúpos támfelülete biztosítja.
Kerékcserét követően
Mankókerék típusú pótkerék használata
esetén ne közlekedjen 80 km/h-nál
nagyobb sebességgel.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
Üzemzavar esetén

233
B618_hu_Chap08_En-cas-de-panne_ed01-2016
F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt (2) és távolítsa el. F
A c savarokat húzza meg ütközésig a toldat
nélküli kerékkulccsal (1).
F

T
egye vissza a csavarokra a
csavardíszeket (alumíniumkerekek esetén).
F

A s
zerszámokat helyezze vissza a
dobozukba.
8
Üzemzavar esetén

234
B618_hu_Chap08_En-cas-de-panne_ed01-2016

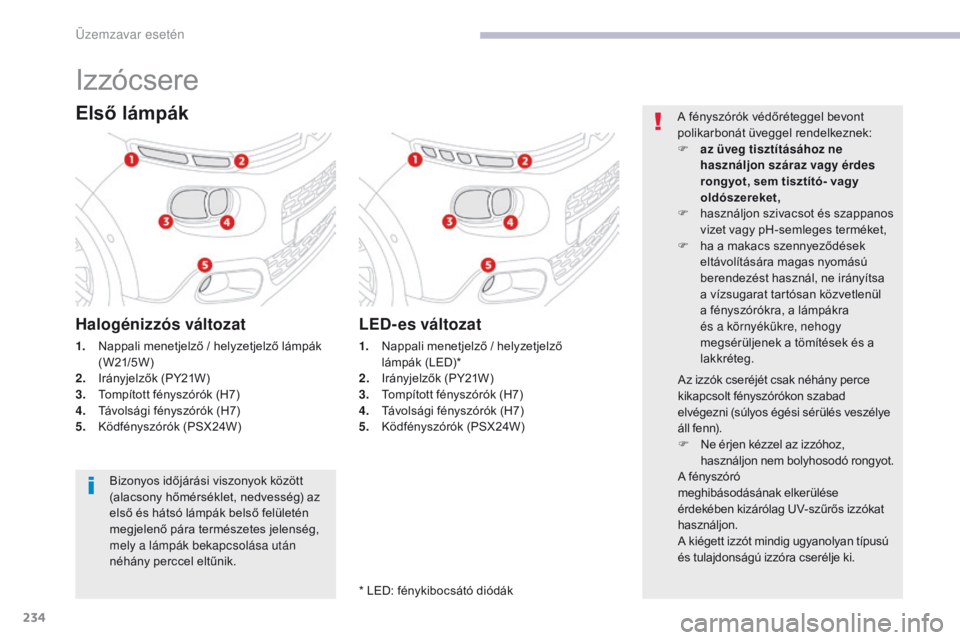

Izzócsere
Első lámpák
Halogénizzós változat
1. Nappali menetjelző / helyzetjelző lámpák ( W21/5W )
2.
I

rányjelzők (PY21W)
3.
T

ompított fényszórók (H7)
4.
T

ávolsági fényszórók (H7)
5.
K

ödfényszórók (PSX24W)Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik. A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F

a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés veszélye
áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó rongyot.
A fényszóró
meghibásodásának
e

lkerülése
érdekében kizárólag UV-szűrős izzókat
használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje
ki.
* LED: fénykibocsátó diódák
LED- es változat
1. Nappali menetjelző / helyzetjelző lámpák (LE D)*
2.
I

rányjelzők (PY21W)
3.
T

ompított fényszórók (H7)
4.
T

ávolsági fényszórók (H7)
5.
K

ödfényszórók (PSX24W)
Üzemzavar esetén

235
B618_hu_Chap08_En-cas-de-panne_ed01-2016
Nappali/helyzetjelző világítás
F Fordítsa el nyolcad fordulattal az izzótartót az óramutató járásával ellentétes irányba,
és távolítsa el.
F

S
zerelje ki az izzót, és cserélje ki.
Visszaszereléskor fordított sorrendben
végezze el ugyanezeket a műveleteket.
Nappali/helyzetjelző világítás
(LED)
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez. A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
Irányjelzők
A borostyánsárga színű izzókat, mint pl. az
irányjelzők, mindig azonos színű és azonos
műszaki jellemzőkkel rendelkező izzókra kell
cserélni. F

F
ordítsa el nyolcad fordulattal az
izzófoglalatot az óramutató járásával
ellentétes irányba, és emelje ki.
F
S
zerelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Tompított fényszórók
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki az izzó csatlakozóját.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben úgy, hogy
közben az izzó tájolócsapját felfelé irányítja .
8
Üzemzavar esetén

236
B618_hu_Chap08_En-cas-de-panne_ed01-2016
Ködfényszórók
Az izzók cseréje érdekében forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Távolsági fényszórók
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki az izzó csatlakozóját (ne húzza ki
az alatta található földelő csatlakozót).
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben úgy, hogy
közben az izzó tájolócsapját lefelé irányítja .
Üzemzavar esetén

237
B618_hu_Chap08_En-cas-de-panne_ed01-2016
Beépített oldalsó ismétlő
irányjelzők
Visszaszereléskor fordított sorrendben
végezze el ugyanezeket a műveleteket.Az izzók cseréje érdekében a
CITROËN hálózathoz vagy egy
szakszervizhez is fordulhat.
F

N
yomja meg a középső nyelvet, és húzza
ki az oldalsó ismétlő irányjelzőt.
F
H
úzza ki a foglalatot és cserélje ki a hibás
izzót.
F

I

llesszen egy lapos csavarhúzót a
visszapillantó tükre és háza közé.
F

B

illentse meg a csavarhúzót, és emelje ki a
tükröt.
F
P
attintsa ki a visszapillantó tükör házát a
két tartópatent megnyomásával.
8
Üzemzavar esetén

238
B618_hu_Chap08_En-cas-de-panne_ed01-2016
1. Helyzetjelző lámpák (R10W)
2. Féklámpák (P21W)
3.
I

rányjelzők (PY21W)
4.
T

olatólámpa (P21W) a jobb oldalon vagy
ködlámpa (PR21W) a bal oldalon
Hátsó lámpák
Izzócsere
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
H
úzza szét a tartónyelveket és vegye ki az
izzófoglalatot.
F
N
egyed fordulattal fordítsa el az izzót, majd
cserélje ki.
Ezek az izzók a csomagtartó felől
cserélhetők
k

i.
F

N

yissa ki a csomagtartót.
F

T

ávolítsa el a fedelet a megfelelő oldali
kárpiton.
F
K
össe ki a lámpa csatlakozóját.
F

C

savarozza ki az anyát és távolítsa el
( vigyázzon, nehogy a sár védő belsejébe
csússzon ).
F

P

attintsa ki a lámpát, majd tengelyben
kifelé húzva óvatosan emelje ki. Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.
Erőltetés nélkül húzza meg az izzót,
vigyázva, nehogy megsérüljön.
Az anya kiszereléséhez szükség lehet egy
csipeszre vagy a kerékkulcsra (felszereltségtől
függően).
Üzemzavar esetén
