2017 CITROEN C3 Instrukcja obsługi (in Polish)

207
B618_pl_Chap07_info-pratiques_ed01-2016

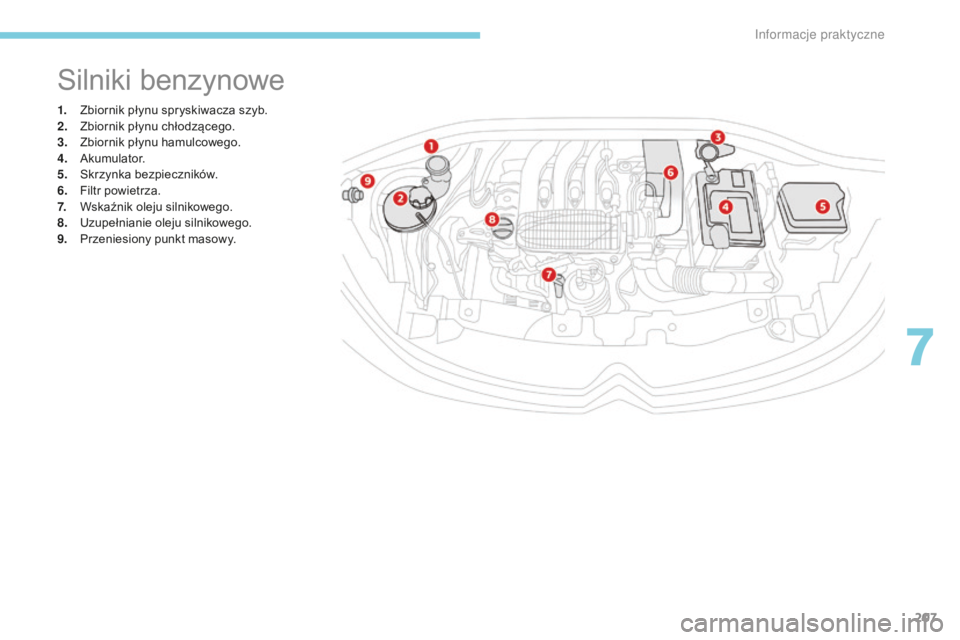

1. Zbiornik płynu spryskiwacza szyb.
2. Zbiornik płynu chłodzącego.
3.
Z

biornik płynu hamulcowego.
4.
A

kumulator.
5.
S

krzynka bezpieczników.
6.
F

iltr powietrza.
7.
W

skaźnik oleju silnikowego.
8.
U

zupełnianie oleju silnikowego.
9.
P

rzeniesiony punkt masowy.
Silniki benzynowe
7
Informacje praktyczne

208
B618_pl_Chap07_info-pratiques_ed01-2016

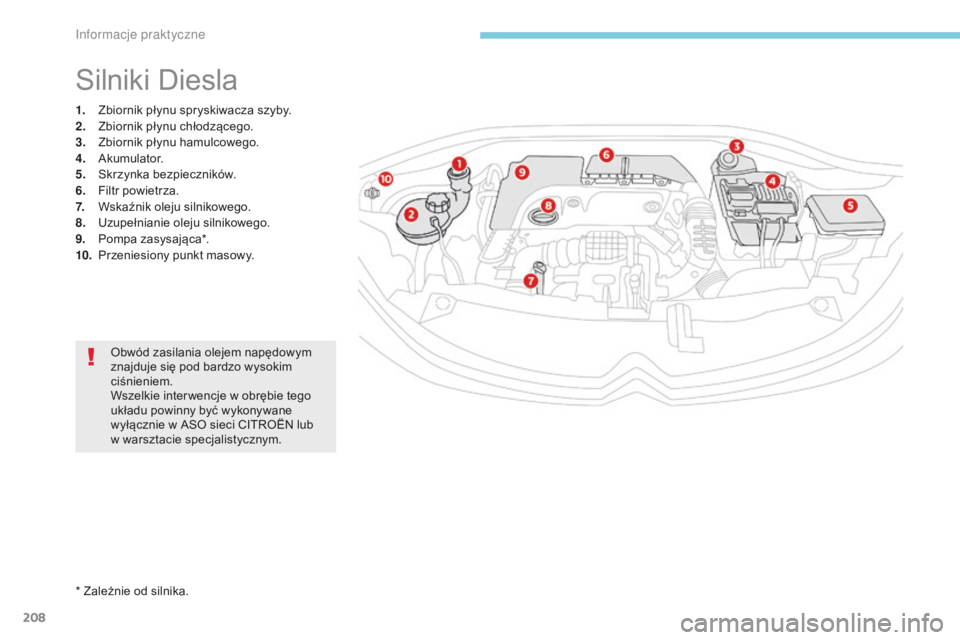

1. Zbiornik płynu spryskiwacza szyby.
2. Zbiornik płynu chłodzącego.
3.
Z

biornik płynu hamulcowego.
4.
A

kumulator.
5.
S

krzynka bezpieczników.
6.
F

iltr powietrza.
7.
W

skaźnik oleju silnikowego.
8.
U

zupełnianie oleju silnikowego.
9.
P

ompa zasysająca*.
10.
P

rzeniesiony punkt masowy.
Silniki Diesla
* Zależnie od silnika. Obwód zasilania olejem napędowym
znajduje się pod bardzo wysokim
ciśnieniem.
Wszelkie inter wencje w
obrębie tego
układu powinny być wykonywane
wyłącznie w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Informacje praktyczne

209
B618_pl_Chap07_info-pratiques_ed01-2016
Kontrola stanu płynów
W trakcie czynności wykonywanych
pod pokrywą silnika należy uważać,
ponieważ niektóre elementy są
wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się
załączyć w
każdej chwili (nawet przy
wyłączonym zapłonie).
Poziom oleju w s ilniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na
zestawie wskaźników, działający
po włączeniu zapłonu w
przypadku
samochodów ze wskaźnikiem
elektronicznym, lub ręczny wskaźnik
poziomu (bagnet).
Kontrola za pomocą ręcznego
wskaźnika poziomu
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
W p rzypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli
danego układu.
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
A = MA XI
B = MINI
W celu zapewnienia wiarygodnego
odczytu samochód musi być
zaparkowany na poziomej powierzchni,
a
silnik musi być wyłączony od
przynajmniej 30
m

inut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i
uzupełnienie oleju co 5000 km.Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F

C
hwycić wskaźnik poziomu za kolorową
końcówkę i
całkowicie go wyjąć.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
7
Informacje praktyczne

210
B618_pl_Chap07_info-pratiques_ed01-2016
Po 30 minutach od chwili uzupełnienia
s tanu oleju można skontrolować poziom
za pomocą wskaźnika w
zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Uzupełnianie poziomu oleju
w s ilniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i
umieścić
wskaźnik poziomu na swoim miejscu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i
systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego. Poziom płynu powinien znajdować
się w
pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
In

211
B618_pl_Chap07_info-pratiques_ed01-2016

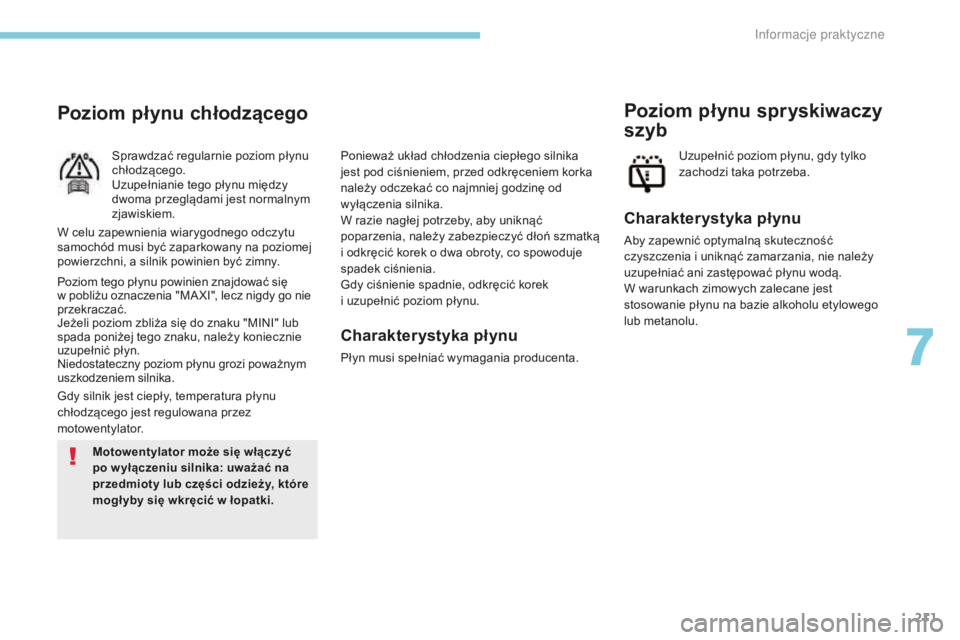

Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu między
dwoma przeglądami jest normalnym
zjawiskiem.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
motowentylator. Poziom tego płynu powinien znajdować się
w

pobliżu oznaczenia "MA XI", lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do znaku "MINI" lub
spada poniżej tego znaku, należy koniecznie
uzupełnić płyn.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i
uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
W warunkach zimowych zalecane jest
stosowanie płynu na bazie alkoholu etylowego
lub metanolu.
Poziom płynu spryskiwaczy
szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w

łopatki. Ponieważ układ chłodzenia ciepłego silnika
jest pod ciśnieniem, przed odkręceniem korka
należy odczekać co najmniej godzinę od
wyłączenia silnika.
W razie nagłej potrzeby, aby uniknąć
poparzenia, należy zabezpieczyć dłoń szmatką
i

odkręcić korek o dwa obroty, co spowoduje
spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek
i

uzupełnić poziom płynu.
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a

silnik powinien być zimny.
7
In

212
B618_pl_Chap07_info-pratiques_ed01-2016
Uzupełnianie
Uzupełnienie tego dodatku do właściwego
poziomu należy koniecznie i szybko wykonać
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
w zbiorniku jest sygnalizowany
przez zapalenie się na stałe
kontrolki, któremu towarzyszy sygnał
dźwiękowy i
komunikat o niskim
poziomie dodatku filtra cząstek
stałych. Unikać dłuższego kontaktu zużytego
oleju i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do
pojemników przeznaczonych do
tego celu, znajdujących się w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Zużyte oleje i p łyny
Poziom AdBlue
Alarm włącza się z chwilą osiągnięcia poziomu
r eze r w y.
Aby uniknąć unieruchomienia samochodu
zgodnie z
przepisami, należy uzupełnić poziom
AdBlue.
Więcej informacji na temat AdBlue i systemu
SCR , a zwłaszcza na temat uzupełniania
poziomu, zawiera odpowiednia rubryka.
Informacje praktyczne

213
B618_pl_Chap07_info-pratiques_ed01-2016

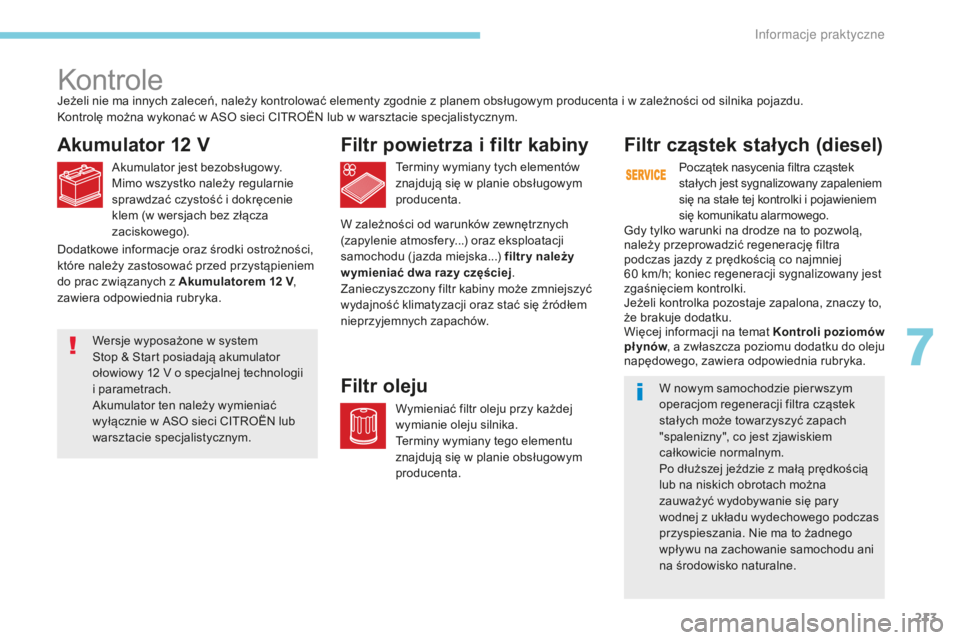

Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego). Terminy wymiany tych elementów
znajdują się w
planie obsługowym
producenta.
Filtr powietrza i f iltr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w
planie obsługowym
producenta.
Filtr oleju
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z planem obsługowym producenta i w zależności od silnika pojazdu.
K ontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Filtr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany zapaleniem
się na stałe tej kontrolki i
pojawieniem
się komunikatu alarmowego.
Gdy tylko warunki na drodze na to pozwolą,
należy przeprowadzić regenerację filtra
podczas jazdy z
prędkością co najmniej
60

km/h; koniec regeneracji sygnalizowany jest
zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona, znaczy to,
że brakuje dodatku.
Więcej informacji na temat Kontroli poziomów
płynów , a

z
właszcza poziomu dodatku do oleju
napędowego, zawiera odpowiednia rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z
małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z

u
kładu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Dodatkowe informacje oraz środki ostrożności,
które należy zastosować przed przystąpieniem
do prac związanych z

Akumulatorem 12

V ,
zawiera odpowiednia rubryka.
Wersje wyposażone w

system
Stop & Start posiadają akumulator
ołowiowy 12

V o specjalnej technologii
i
par

ametrach.
Akumulator ten należy wymieniać
wyłącznie w

ASO sieci CITROËN lub
warsztacie specjalistycznym.
7
In

214
B618_pl_Chap07_info-pratiques_ed01-2016
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności w przypadku
samochodów użytkowanych
Klocki hamulcowe
Wszelkie informacje związane
z
kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowychStosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o podobnej jakości i
podobnych
parametrach technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i
proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może się
pogorszyć. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
w

mieście, na krótkich dystansach. Może
okazać się konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
In
