2017 CITROEN C3 Instrukcja obsługi (in Polish)

127
B618_pl_Chap05_securite_ed01-2016
Powyżej mniej więcej 20 km/h przez
d wie minuty migają jedna lub kilka
kontrolek i uruchamia się sygnał
dźwiękowy. Po upływie dwóch minut
kontrolka lub kontrolki pozostają
zapalone, dopóki kierowca lub
pasażer z przodu nie zapną pasów
bezpieczeństwa.

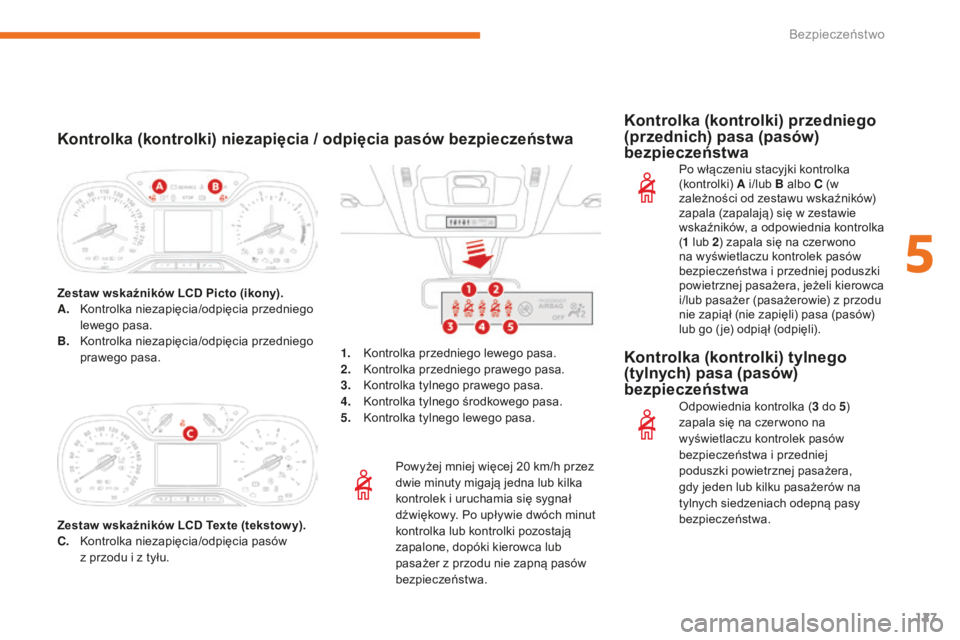

Kontrolka (kontrolki) niezapięcia / odpięcia pasów bezpieczeństwa Kontrolka (kontrolki) przedniego
(przednich) pasa (pasów)
bezpieczeństwa
Po włączeniu stacyjki kontrolka
(kontrolki)
A i/lub B albo C (w
zależności od zestawu wskaźników)
zapala (zapalają) się w zestawie
wskaźników, a odpowiednia kontrolka
( 1
lub 2 ) zapala się na czer wono
na wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej poduszki
powietrznej pasażera, jeżeli kierowca
i/lub pasażer (pasażerowie) z przodu
nie zapiął (nie zapięli) pasa (pasów)
lub go ( je) odpiął (odpięli).
Zestaw wskaźników LCD Picto (ikony).
A.
K

ontrolka niezapięcia/odpięcia przedniego
lewego pasa.
B.
K

ontrolka niezapięcia/odpięcia przedniego
prawego pasa.
Kontrolka (kontrolki) tylnego
(tylnych) pasa (pasów)
bezpieczeństwa
Odpowiednia kontrolka ( 3 do 5)
zapala się na czer wono na
wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej
poduszki powietrznej pasażera,
gdy jeden lub kilku pasażerów na
tylnych siedzeniach odepną pasy
bezpieczeństwa.
1.
K

ontrolka przedniego lewego pasa.
2.
K

ontrolka przedniego prawego pasa.
3.
K

ontrolka tylnego prawego pasa.
4. K
ontrolka tylnego środkowego pasa.
5. K
ontrolka tylnego lewego pasa.
Zestaw wskaźników LCD Texte (tekstow y).
C.
K

ontrolka niezapięcia/odpięcia pasów
z

przodu i z tyłu.
5
Bezpieczeństwo

128
B618_pl_Chap05_securite_ed01-2016

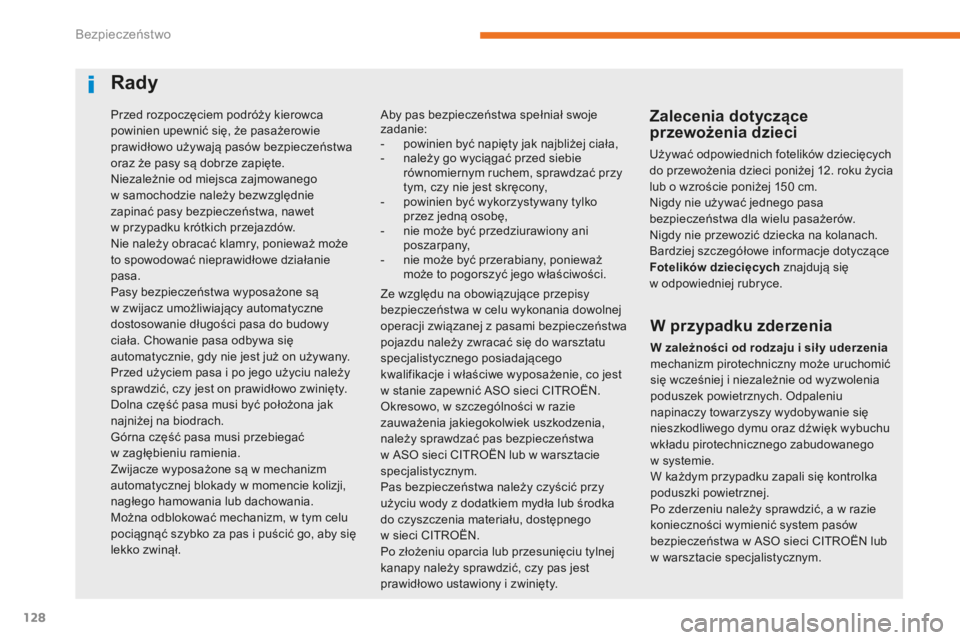

Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w
zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już on używany.
Przed użyciem pasa i
po jego użyciu należy
sprawdzić, czy jest on prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w
mechanizm
automatycznej blokady w
momencie kolizji,
nagłego hamowania lub dachowania.
Można odblokować mechanizm, w
tym celu
pociągnąć szybko za pas i
puścić go, aby się
lekko zwinął.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
m echanizm pirotechniczny może uruchomić
się wcześniej i
niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a
w razie
konieczności wymienić system pasów
bezpieczeństwa w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-

p

owinien być napięty jak najbliżej ciała,
-

n

ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzać przy
tym, czy nie jest skręcony,
-

p

owinien być wykorzystywany tylko
przez jedną osobę,
-

n

ie może być przedziurawiony ani
poszarpany,
-

n

ie może być przerabiany, ponieważ
może to pogorszyć jego właściwości.
Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150
cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
Fotelików dziecięcych znajdują się
w
odpowiedniej rubryce.
Ze względu na obowiązujące przepisy
bezpieczeństwa w

celu wykonania dowolnej
operacji związanej z

pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i

właściwe wyposażenie, co jest
w

stanie zapewnić ASO sieci CITROËN.
Okresowo, w

szczególności w

razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w

ASO sieci CITROËN lub w

warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z

dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w

sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i

zwinięty.
Rady
Bezpieczeństwo

129
B618_pl_Chap05_securite_ed01-2016

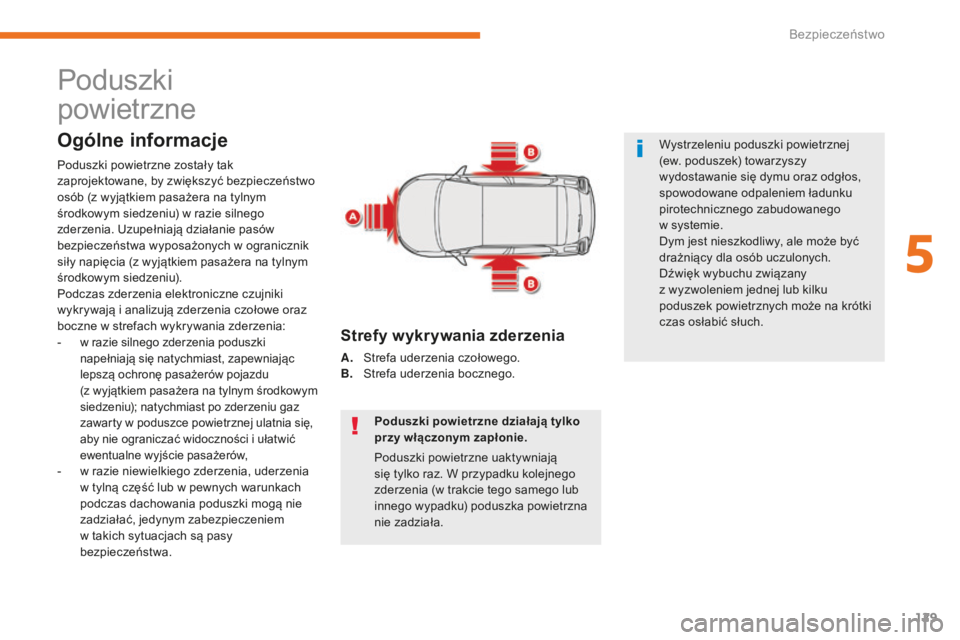

Poduszki
powietrzne
Ogólne informacje
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.Wystrzeleniu poduszki powietrznej

(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Poduszki powietrzne zostały tak
zaprojektowane, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w

razie silnego
zderzenia. Uzupełniają działanie pasów
bezpieczeństwa wyposażonych w

ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i

analizują zderzenia czołowe oraz
boczne w

strefach wykrywania zderzenia:
-
w razie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu

(z wyjątkiem pasażera na tylnym środkowym
siedzeniu); natychmiast po zderzeniu gaz
zawarty w
poduszce powietrznej ulatnia się,
aby nie ograniczać widoczności i
ułatwić
ewentualne wyjście pasażerów,
- w razie niewielkiego zderzenia, uderzenia w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
takich sytuacjach są pasy
bezpieczeństwa.
5
Bezpieczeństwo

130
B618_pl_Chap05_securite_ed01-2016

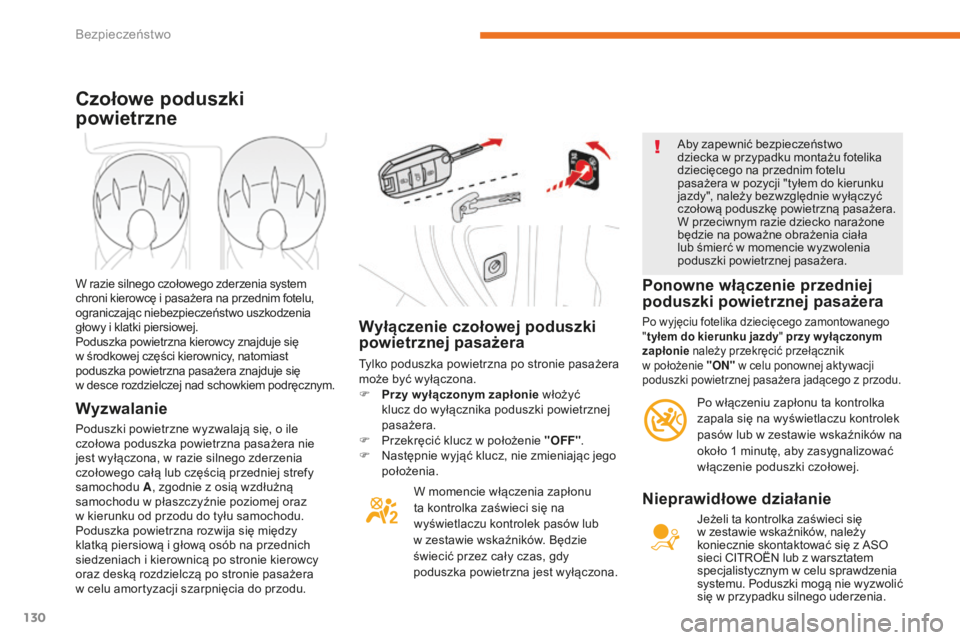

Wyłączenie czołowej poduszki
powietrznej pasażera
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona.
F
P
rzy w yłączonym zapłonie włożyć
klucz do wyłącznika poduszki powietrznej
pasażera.
F

P
rzekręcić klucz w położenie "OFF".
F

N
astępnie wyjąć klucz, nie zmieniając jego
położenia.
W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów lub
w
zestawie wskaźników. Będzie
świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona. Aby zapewnić bezpieczeństwo
dziecka w
przypadku montażu fotelika
dziecięcego na przednim fotelu
pasażera w pozycji "tyłem do kierunku
jazdy", należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała
lub śmierć w momencie wyzwolenia
poduszki powietrznej pasażera.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego zamontowanego
" tyłem do kierunku jazdy " przy wyłączonym
zapłonie należy przekręcić przełącznik
w
położenie "ON" w celu ponownej aktywacji
poduszki powietrznej pasażera jadącego z przodu.
Czołowe poduszki
powietrzne
Wyzwalanie
Poduszki powietrzne wyzwalają się, o ile
czołowa poduszka powietrzna pasażera nie
jest wyłączona, w
razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z
osią wzdłużną
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i
głową osób na przednich
siedzeniach i
kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w
celu amortyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system
chroni kierowcę i
pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera znajduje się
w desce rozdzielczej nad schowkiem podręcznym.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu kontrolek
pasów lub w zestawie wskaźników na
około 1
minutę, aby zasygnalizować
włączenie poduszki czołowej.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym w
celu sprawdzenia
systemu. Poduszki mogą nie wyzwolić
się w
przypadku silnego uderzenia.
Bezpieczeństwo

131
B618_pl_Chap05_securite_ed01-2016

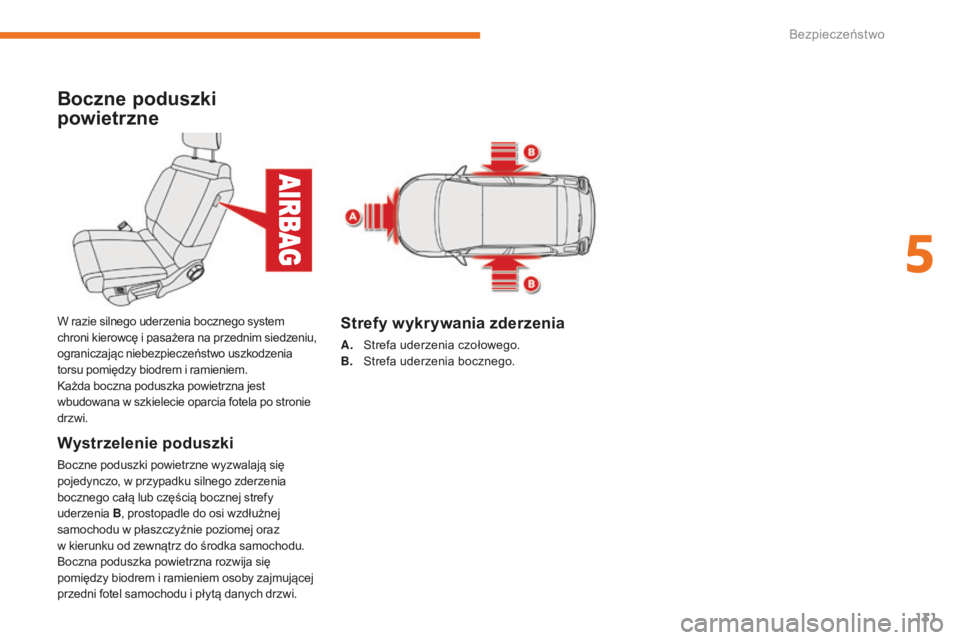

Boczne poduszki
powietrzne
Wystrzelenie poduszki
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i
ramieniem osoby zajmującej
przedni fotel samochodu i
płytą danych drzwi.
W razie silnego uderzenia bocznego system
chroni kierowcę i
pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po stronie
drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
5
Bezpieczeństwo

132
B618_pl_Chap05_securite_ed01-2016
W przypadku niewielkiego uderzenia,
zahaczenia boku pojazdu lub
dachowania poduszki powietrzne mogą
nie zadziałać.
W razie uderzenia z przodu lub z tyłu
żadna z
poduszek bocznych nie
zadziała.
W razie silnego uderzenia bocznego
system ogranicza niebezpieczeństwo
uszkodzenia boku głowy, czym przyczynia
się do zwiększenia zabezpieczenia kierowcy
i

pasażerów (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Kurtynowa poduszka powietrzna jest
zabudowana w

słupku i

w

górnej części kabiny.
Kurtynowe poduszki
powietrzne
Wyzwalanie
Kurtynowa poduszka powietrzna wyzwala się
jednocześnie z
odpowiednią poduszką boczną
w
przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B ,
prostopadle do osi wzdłużnej samochodu,
w
płaszczyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i
szybą.
Jeżeli ta kontrolka zapali się w zestawie
w skaźników, należy koniecznie
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym
w
celu sprawdzenia systemu.
Usterka działania
Poduszki mogą nie zadziałać w przypadku
sil nego uderzenia.
Bezpieczeństwo

133
B618_pl_Chap05_securite_ed01-2016
Przyjmować normalną i pionową pozycję
s iedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i
poduszkami powietrznymi (dzieci,
zwierząt, przedmiotów...), nie mocować
i
nie naklejać niczego ani w pobliżu, ani na
drodze rozkładania poduszek powietrznych,
mogłoby to spowodować obrażenia podczas
ich uwalniania.
Nigdy nie modyfikować pier wotnej
konfiguracji posiadanego samochodu,
zwłaszcza w
bezpośrednim otoczeniu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
został skradziony, należy sprawdzić system
poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich
środków ostrożności wymienionych
powyżej w momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy, klatki
piersiowej czy ramion. Poduszka napełnia
się prawie natychmiast (w kilka milisekund),
następnie opróżnia się, uwalniając gorący
gaz przez specjalne otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w
tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać ani nie
uderzać poduszki.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
ani na osłonie przeciwsłonecznej po stronie
pasażera, aby w
chwili zadziałania poduszek
powietrznych zapobiec zranieniu osób.
Rady
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z
gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z
siecią ser wisową
CITROËNA.
Nigdy niczego nie mocować ani nie
przyklejać na oparciach siedzeń (ubrania...),
ponieważ mogłoby to spowodować
okaleczenia klatki piersiowej lub ramion
w
razie zadziałania bocznej poduszki
powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w
przypadku zadziałania
poduszki kurtynowej. Nie wolno demontować
uchwytów sufitowych, jeżeli samochód je
posiada, ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować podane
p oniżej środki ostrożności.
W panelach przednich drzwi samochodu
zamontowane są czujniki uderzeń bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana inter wencja (zmiana lub
naprawa) w obrębie przednich drzwi
lub ich wewnętrznej okładziny mogą
zakłócić działanie tych czujników − ryzyko
nieprawidłowego działania bocznych
poduszek powietrznych!
Prace te należy wykonywać wyłącznie
w
sieci CITROËNA lub w warsztacie
specjalistycznym.
5
Bezpieczeństwo

134
B618_pl_Chap05_securite_ed01-2016

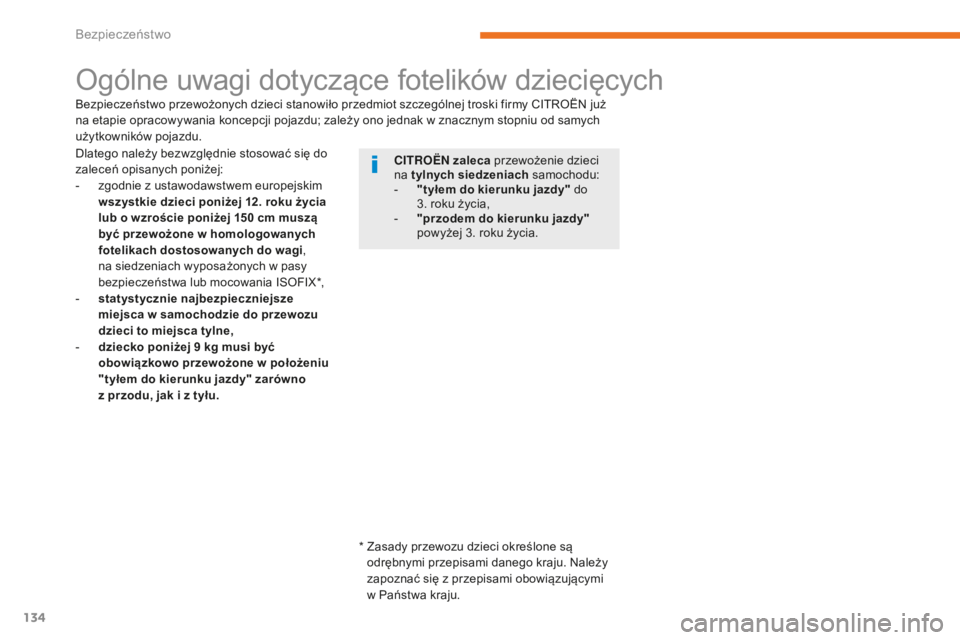

Ogólne uwagi dotyczące fotelików dziecięcych
CITROËN zaleca przewożenie dzieci
na tylnych siedzeniach samochodu:
-

"
tyłem do kierunku jazdy" do
3.
roku życia,
-

"
przodem do kierunku jazdy"
powyżej 3. roku życia.
Bezpieczeństwo przewożonych dzieci stanowiło przedmiot szczególnej troski firmy CITROËN już
na etapie opracowywania koncepcji pojazdu; zależy ono jednak w
znacznym stopniu od samych
użytkowników pojazdu.
Dlatego należy bezwzględnie stosować się do
zaleceń opisanych poniżej:
-

z

godnie z

ustawodawstwem europejskim
wszystkie dzieci poniżej 12. roku życia
lub o wzroście poniżej 150

cm muszą
być przewożone w

homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w

pasy
bezpieczeństwa lub mocowania ISOFIX*,
-

s

tatystycznie najbezpieczniejsze
miejsca w

samochodzie do przewozu
dzieci to miejsca tylne,
-

d

ziecko poniżej 9

kg musi być
obowiązkowo przewożone w

położeniu
"tyłem do kierunku jazdy" zarówno
z

przodu, jak i

z

tyłu. *

Z

asady przewozu dzieci określone są
odrębnymi przepisami danego kraju. Należy
zapoznać się z
przepisami obowiązującymi
w

Państwa kraju.
Bezpieczeństwo
