2017 CITROEN BERLINGO MULTISPACE Návod na použitie (in Slovak)

23
Otvárania
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Zásah v prípade poruchy batérie
Dvere predného spolujazdca a
bočné dvere
V prípade poruchy batérie alebo
centrálneho uzamykania použite pre
mechanické zamknutie dverí zámok.
-
Pre otvorenie dverí a opustenie
vozidla potiahnite vnútorný ovládač.
-


Pre zamknutie dverí, vsuňte kľ
úč
do zámku, nachádzajúceho sa na
hrane dverí a následne ním otočte
o jednu osminu otáčky.
Dvere vodiča
-

Vsuňte kľ
úč do zámku a potom ho
otočte smerom doprava, čím dvere
uzamknete alebo smerom doľava,
čím dvere odomknete.
ZADNÉ VYKLÁPACIE DVERE
Zvnútra
(núdzové ovládanie)
V prípade poruchy činnosti centrálneho
odomykania umožňuje otvoriť zadné
vyklápacie dvere zvnútra.
Do otvoru nachádzajúceho sa medzi
dverami a podlahou vsuňte malý
skrutkovač. Zámku odomknete
posunutím západky smerom doľava a
následným potlačením dverí.
Otvorenie
Zvonka
Zamknutie/odomknutie sa vykonáva
pomocou diaľkového ovládača.
Dvere otvoríte tak, že stlačíte ovládač
nachádzajúci sa pod okrasným krytom
a následne ich nadvihnete.
K dispozícii máte úchytku, ktorá slúži
na zatvorenie dverí v hornej polohe.
Pri zatváraní dverí sprevádzajte ich
pohyb rukou až do vyváženého bodu
ich zdvihu a následne ich zatlačte až
pokiaľ sa úplne nezatvoria.
PRIPRAVEN

24
Otvárania
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
ZADNÉ KRÍDLOVÉ DVERE
Zvonka
Dvere otvoríte tak, že potiahnete
kľučku smerom k sebe.Potiahnutím páčky otvoríte pravé
dvere.
Pri zatváraní dverí postupujte tak, že
najskôr uzavriete pravé krídlo a až
potom ľavé krídlo.
Na vozidle s vekom na streche je
zadný nárazník spevnený, aby mohol
slúžiť ako schodík pri vstupe do
vozidla.
Zadné krídlové dvere sú
asymetrické (2/3 - 1/3), s menšou
pravou časťou.
Sú vybavené centrálnou zámkou.
Okno zadných vyklápacích dverí
Toto otvárateľné okno vám umožňuje priamy
prístup do zadnej časti vozidla, pričom
otvorenie vyklápacích dverí nie je potrebné.
Otvorenie
Po odomknutí vozidla pomocou
diaľkového ovládania alebo kľúča
stlačte ovládač a následne okno
nadvihnite a otvorte.
Zatvorenie
Zadné okno uzavriete tak, že zatlačíte
na jeho strednú časť až po úplné
zatvorenie.
Zadné vyklápacie dvere a okno
dverí nemožno otvoriť súčasne,
pretože by sa mohla poškodiť
sklenená výplň alebo samotné
okno.

25
Otvárania
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Praktické použitie
Vozidlom je možné jazdiť s otvorenými
pravými dverami, aby sa uľahčil prevoz
dlhého nákladu. Ľavé krídlo dverí je
zaistené v zatvorenej polohe „žltou“
západkou, umiestnenou v spodnej
časti dverí. Tieto uzavreté dvere nesmú
slúžiť na zablokovanie nákladu.
Jazda s otvorenými pravými dverami
je povolená. Dodržiavajte preto
bezpečnostné označenia slúžiace
na zvýšenie pozornosti ostatných
účastníkov cestnej premávky.
Zvnútra
Ľavé dvere otvoríte potiahnutím kľučky
smerom k sebe, ak je ňou vozidlo
vybavené.
Otvorenie na približne 180°
Systém ťahadla umožňuje zväčšenie
uhla otvorenia dverí z približne 90° na
približne 180°.
Ak sú dvere otvorené, potiahnite žltý
ovládač.
Pri zatváraní dverí sa ťahadlo
automaticky zaistí na pôvodné miesto.Pri parkovaní s otvorenými
zadnými dverami v uhle 90°
tieto dvere zakrývajú zadné
svetlá. Na účely signalizácie
svojej polohy účastníkom
cestnej premávky, ktorí sa
pohybujú rovnakým smerom
ako vy a ktorí by si nemuseli
všimnúť, že stojíte, použite
výstražný trojuholník alebo
akékoľvek iné zariadenie
predpísané zákonmi a inými
právnymi predpismi platnými
vo vašej krajine.
PRIPRAVEN

26
Otvárania
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016

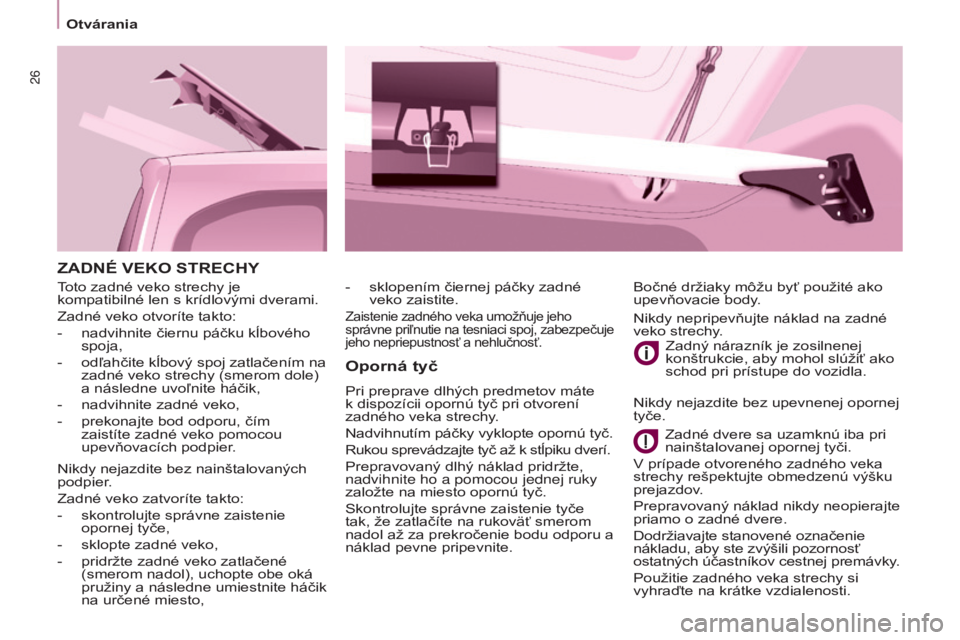

ZADNÉ VEKO STRECHY
Oporná
tyč
Pri preprave dlhých predmetov máte
k dispozícii opornú tyč pri otvorení
zadného veka strechy.
Nadvihnutím páčky vyklopte opornú tyč.
Rukou sprevádzajte tyč až k stĺpiku dverí.
Prepravovaný dlhý náklad pridržte,
nadvihnite ho a pomocou jednej ruky
založte na miesto opornú tyč.
Skontrolujte správne zaistenie tyče
tak, že zatlačíte na rukoväť smerom
nadol až za prekročenie bodu odporu a
náklad pevne pripevnite. Zadný nárazník je zosilnenej
konštrukcie, aby mohol slúžiť ako
schod pri prístupe do vozidla.
Zadné dvere sa uzamknú iba pri
nainštalovanej opornej tyči.
V prípade otvoreného zadného veka
strechy rešpektujte obmedzenú výšku
prejazdov.
Prepravovaný náklad nikdy neopierajte
priamo o zadné dvere.
Dodržiavajte stanovené označenie
nákladu, aby ste zvýšili pozornosť
ostatných účastníkov cestnej premávky.
Použitie zadného veka strechy si
vyhraďte na krátke vzdialenosti. Bočné držiaky môžu byť použité ako
upevňovacie body.
-
sklopením čiernej páčky zadné
veko zaistite.
Zaistenie zadného veka umožňuje jeho
správne priľnutie na tesniaci spoj, zabezpečuje
jeho nepriepustnosť a nehlučnosť.
Toto zadné veko strechy je
kompatibilné len s krídlovými dverami.
Zadné veko otvoríte takto:
-

nadvihnite čiernu páčku kĺbového
spoja,
-


odľ
ahčite kĺbový spoj zatlačením na
zadné veko strechy (smerom dole)
a následne uvoľnite háčik,
-

nadvihnite zadné veko,
-


prekonajte bod odporu, čím
zaistíte zadné veko pomocou
upevňovacích podpier

.
Nikdy nejazdite bez nainštalovaných
podpier.
Zadné veko zatvoríte takto:
-

skontrolujte správne zaistenie
opornej tyče,
-


sklopte zadné veko,
-


pridržte zadné veko zatlačené
(smerom nadol), uchopte obe oká
pružiny a následne umiestnite háčik
na určené miesto, Nikdy nepripevňujte náklad na zadné
veko strechy

.
Nikdy nejazdite bez upevnenej opornej
tyče.

27
Otvárania
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
CENTRÁLNE
UZAMYKANIE
Prvé zatlačenie umožní
centrálne uzamknutie vozidla,
ak sú na vozidle zatvorené
všetky dvere.Kontrolka otvorených dverí
Dióda ovládača:
-

bliká v prípade, ak sú dvere
uzamknuté na zastavenom vozidle
s vypnutým motorom,
-


rozsvieti sa v prípade, ak sú dvere
na vozidle uzamknuté a pri zapnutí
zapaľ

ovania.
Bezpečnostná poistka proti napadnutiu
V prípade rozsvietenia tejto
kontrolky skontrolujte správne
uzavretie všetkých dverí,
resp. prístupov do vozidla.
Uzamknutie za jazdy
Pri rozbehu vozidla, akonáhle
dosiahne vozidlo rýchlosť približne
10

km/h, systém dvere uzamkne. Ozve
sa charakteristický zvuk, sprevádzajúci
centrálne zamknutie. Dióda ovládača
na strednej konzole prístrojovej dosky
je rozsvietená.
Počas jazdy má akékoľvek otvorenie
dverí za následok celkové odomknutie
vozidla.
Aktivácia / deaktivácia funkcie
Zapnuté zapaľovanie, dlhým
zatlačením tohto tlačidla
funkciu aktivujete alebo
neutralizujete.
Jazda s uzamknutými dverami
môže v núdzových prípadoch
sťažiť prístup do vnútra vozidla
záchranárom.
Druhé zatlačenie umožní centrálne
odomknutie vozidla.
Ovládač je vyradený z činnosti v
prípade, ak bolo vozidlo uzamknuté
pomocou diaľkového ovládania alebo
kľúča z exteriéru.
Otvorenie dverí z interiéru je možné.
PRIPRAVEN

28
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Miesto vodiča
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Ukazovatele
1. Počítadlo kilometrov/míľ.
2.
Displej.
3.


Hladina paliva, teplota chladiacej
kvapaliny

.
4.

Otáčkomer
.
5.

V
ynulovanie denného počítadla
kilometrov/ukazovateľa údržby.
6.

Reostat osvetlenia združeného
prístroja. Úroveň 1
ZDRUžENÝ PRÍSTROJDispleje
Zobrazenia
Informácie sú vo vozidle šírené
prostredníctvom rôznych typov
zobrazení v závislosti od výbavy
vozidla.
Úroveň 2
s dotykovým tabletom

29
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Miesto vodiča
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Stredná konzola s displejom
Združený prístroj bez displeja
-

Otočte tlačidlo smerom doľ
ava:
zobrazí sa 24H alebo 12H.
-

Otočte tlačidlo smerom doprava a
zvoľ

te si 24H alebo 12H.
-

Otočte tlačidlo smerom doľ
ava a
dokončite nastavenie hodín.
Po približne 30
sekundách bez
ďalšieho zásahu sa displej vráti do
štandardného zobrazenia.
DÁTUM A ČAS
Stredná

konzola bez displeja
Fáza zobrazovania času
závisí od modelu vozidla
(verzie). Prístup k nastaveniu
„Dátumu“ je aktívny len vtedy,
ak verzia modelu umožňuje
zobrazovanie dátumu v
neskrátenej podobe.
Na nastavenie času na
hodinách použite ľavé tlačidlo
na združenom prístroji:
-

Otočte tlačidlo smerom doľ

ava:
minúty blikajú.
-

Otočte tlačidlo smerom doprava pre
zvýšenie počtu minút (pridržaním
tlačidla otočeného doprava získate
rýchly posun).
-


Otočte tlačidlo smerom doľ

ava:
hodiny blikajú.
-

Otočte tlačidlo smerom doprava pre
zvýšenie počtu hodín (pridržaním
tlačidla otočeného doprava získate
rýchly posun).
PRIPRAVEN

30
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Miesto vodiča
Berlingo2VP_sk_Chap03_Pret-a-partir_ed02-2016
Displej C
Stlačte tlačidlo MENU.
Pomocou šípok si zvoľte
funkciu PERSONALIZÁCIA
KONFIGURÁCIA.
Stlačením tlačidla voľbu
potvrďte. Pomocou šípiek si zvoľte
funkciu KONFIGURÁCIA
DISPLEJA.
Stlačením tlačidla voľbu
potvrďte.
Pomocou šípiek si zvoľte
funkciu ADJUST DATE AND
TIME (Nastavenie dátumu a
času).Stlačením tlačidla voľbu
potvrďte.
Nastavte parametre jeden
po druhom a voľbu potvrďte
tlačidlom OK.
Následne si na displeji zvoľte
OK a takisto potvrďte.
