55
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

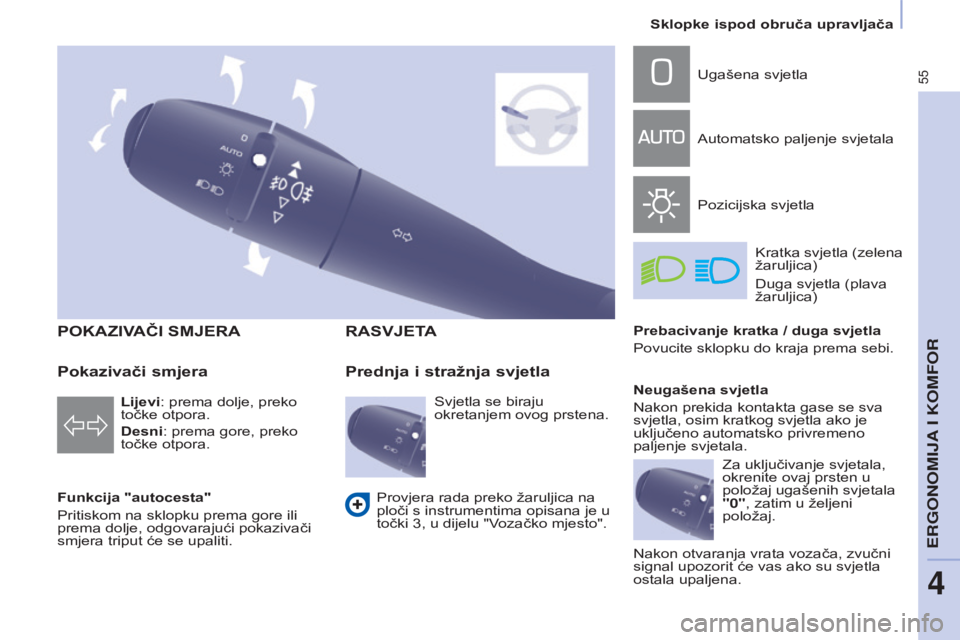

POKAZIVAČI SMJERA
Funkcija "autocesta"
Pritiskom na sklopku prema gore ili
prema dolje, odgovarajući pokazivači
smjera triput će se upaliti.
RASVJETA
Lijevi: prema dolje, preko
točke otpora.
Desni: prema gore, preko
točke otpora.
Prednja i stražnja svjetla
Ugašena svjetla
a
utomatsko paljenje svjetala
Pozicijska svjetla
k

ratka svjetla (zelena
žaruljica)
d

uga svjetla (plava
žaruljica)
Prebacivanje kratka / duga svjetla
Povucite sklopku do kraja prema sebi.
Provjera rada preko žaruljica na
ploči s instrumentima opisana je u
točki 3, u dijelu "Vozačko mjesto".
Pokazivači smjera
svjetla se biraju
okretanjem ovog prstena. Neugašena svjetlan
akon prekida kontakta gase se sva
svjetla, osim kratkog svjetla ako je
uključeno automatsko privremeno
paljenje svjetala.
z

a uključivanje svjetala,
okrenite ovaj prsten u
položaj ugašenih svjetala
"0", zatim u željeni
položaj.
n

akon otvaranja vrata vozača, zvučni
signal upozorit će vas ako su svjetla
ostala upaljena.
sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

56
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

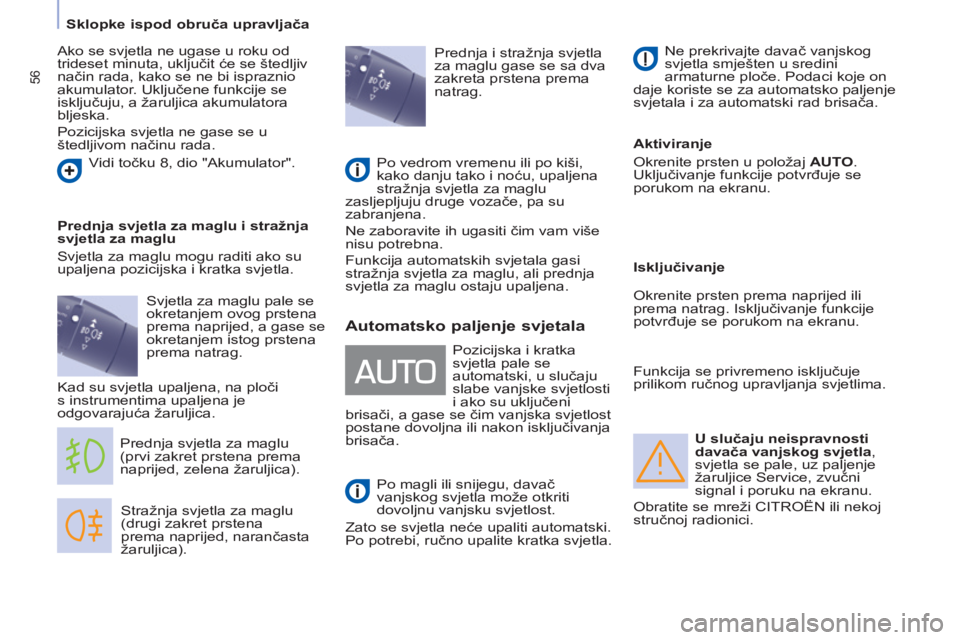

U slučaju neispravnosti
davača vanjskog svjetla,
svjetla se pale, uz paljenje
žaruljice s ervice, zvučni
signal i poruku na ekranu.
o

bratite se mreži C i T ro Ë n ili nekoj
stručnoj radionici.
s

tražnja svjetla za maglu
(drugi zakret prstena
prema naprijed, narančasta
žaruljica).
Prednja svjetla za maglu
(prvi zakret prstena prema
naprijed, zelena žaruljica).
Prednja svjetla za maglu i stražnja
svjetla za maglu
s

vjetla za maglu mogu raditi ako su
upaljena pozicijska i kratka svjetla. Prednja i stražnja svjetla
za maglu gase se sa dva
zakreta prstena prema
natrag.
Automatsko paljenje svjetala
Po magli ili snijegu, davač
vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost.
z

ato se svjetla neće upaliti automatski.
Po potrebi, ručno upalite kratka svjetla.
n
e prekrivajte davač vanjskog
svjetla smješten u sredini
armaturne ploče. Podaci koje on
daje koriste se za automatsko paljenje
svjetala i za automatski rad brisača.
Aktiviranje
o
krenite prsten u položaj AUTO.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Pozicijska i kratka
svjetla pale se
automatski, u slučaju
slabe vanjske svjetlosti
i ako su uključeni
brisači, a gase se čim vanjska svjetlost
postane dovoljna ili nakon isključivanja
brisača.
a

ko se svjetla ne ugase u roku od
trideset minuta, uključit će se štedljiv
način rada, kako se ne bi ispraznio
akumulator. Uključene funkcije se
isključuju, a žaruljica akumulatora
bljeska.
Pozicijska svjetla ne gase se u
štedljivom načinu rada.
Vidi točku 8, dio "
a
kumulator".
s

vjetla za maglu pale se
okretanjem ovog prstena
prema naprijed, a gase se
okretanjem istog prstena
prema natrag.
k

ad su svjetla upaljena, na ploči
s instrumentima upaljena je
odgovarajuća žaruljica. Po vedrom vremenu ili po kiši,
kako danju tako i noću, upaljena
stražnja svjetla za maglu
zasljepljuju druge vozače, pa su
zabranjena.
n

e zaboravite ih ugasiti čim vam više
nisu potrebna.
Funkcija automatskih svjetala gasi
stražnja svjetla za maglu, ali prednja
svjetla za maglu ostaju upaljena. Isključivanje
o
krenite prsten prema naprijed ili
prema natrag. i sključivanje funkcije
potvrđuje se porukom na ekranu.
Funkcija se privremeno isključuje
prilikom ručnog upravljanja svjetlima.
sklopke ispod obruča upravljača

57
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

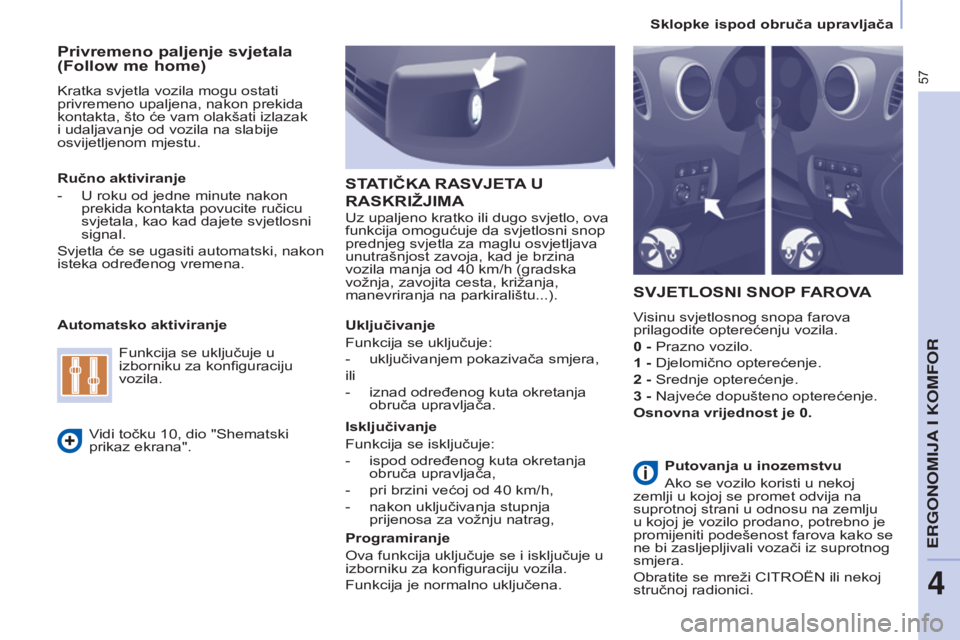

Privremeno paljenje svjetala
(Follow me home)
kratka svjetla vozila mogu ostati
privremeno upaljena, nakon prekida
kontakta, što će vam olakšati izlazak
i udaljavanje od vozila na slabije
osvijetljenom mjestu.
SVJETLOSNI SNOP FAROVA
Visinu svjetlosnog snopa farova
prilagodite opterećenju vozila.
0
- Prazno vozilo.
1
- d jelomično opterećenje.
2
- s rednje opterećenje.
3
- n ajveće dopušteno opterećenje.
Osnovna vrijednost je 0.
Ručno aktiviranje
-

U roku od jedne minute nakon
prekida kontakta povucite ručicu
svjetala, kao kad dajete svjetlosni
signal.
s

vjetla će se ugasiti automatski, nakon
isteka određenog vremena.
Automatsko aktiviranje
Vidi točku 10, dio "
s
hematski
prikaz ekrana". Funkcija se uključuje u
izborniku za konfiguraciju
vozila.
STATIČKA
RASVJETA U
RASKRI

ž JIMA
Uz upaljeno kratko ili dugo svjetlo, ova
funkcija omogućuje da svjetlosni snop
prednjeg svjetla za maglu osvjetljava
unutrašnjost zavoja, kad je brzina
vozila manja od 40
km/h (gradska
vožnja, zavojita cesta, križanja,
manevriranja na parkiralištu...).
Uključivanje
Funkcija se uključuje:
-

uključivanjem pokazivača smjera,
ili
-


iznad određenog kuta okretanja
obruča upravljača.
Isključivanje
Funkcija se isključuje:
-


ispod određenog kuta okretanja
obruča upravljača,
-


pri brzini većoj od 40
km/h,
-

nakon uključivanja stupnja
prijenosa za vožnju natrag,
Programiranje
o

va funkcija uključuje se i isključuje u
izborniku za konfiguraciju vozila.
Funkcija je normalno uključena. Putovanja u inozemstvu
a

ko se vozilo koristi u nekoj
zemlji u kojoj se promet odvija na
suprotnoj strani u odnosu na zemlju
u kojoj je vozilo prodano, potrebno je
promijeniti podešenost farova kako se
ne bi zasljepljivali vozači iz suprotnog
smjera.
o

bratite se mreži C i T ro Ë n ili nekoj
stručnoj radionici.
sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

58
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015
2 Brzo brisanje (jake oborine).
1 n ormalno brisanje (umjerena kiša).
I
i sprekidano brisanje.
0
i sključeni.
â

Pojedinačno brisanje
(pritisnite prema dolje).
U položaju

I (isprekidanog rada),
učestalost brisanja prilagođava se
brzini vozila.
BRISAČI
Ručno

brisanje
nakon svakog prekida kontakta duljeg
od jedne minute, ako je sklopka
brisača u položaju 2, 1
ili i , rad brisača
potrebno je ponovo uključiti:
-

Premjestite sklopku u bilo koji
položaj,
-


V
ratite je u željeni položaj.
n

e prekrivajte davač
kiše smješten u sredini
vjetrobrana, iza retrovizora. Uključivanje
Pritisnite sklopku prema dolje.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Postavite sklopku brisača u položaj I,
1
ili 2.i
sključivanje funkcije potvrđuje se
porukom na ekranu.
U slučaju neispravnosti automatskog
rada, brisači rade isprekidano.
o

bratite se mreži C i T ro Ë n ili nekoj
stručnoj radionici radi provjere sustava. U položaju AUTO brisači rade
automatski, a brzina brisanja
prilagođava se jačini oborina.
z
a ostale načine rada brisača, osim
AUTO, vidi opis ručnog upravljanja
brisačima
a
utomatski rad brisača potrebno je
ponovo uključiti nakon prekida kontakta
duljeg od jedne minute, kratkim
pritiskom na sklopku prema dolje.
Prilikom pranja vozila u
automatskoj praonici, isključite
kontakt kako se brisači ne bi
automatski uključili.
z
imi, prije uključivanja automatskog
rada brisača, preporučuje se da
pričekate potpuno odleđivanje
vjetrobrana.
Automatsko brisanje
sklopke ispod obruča upravljača

59
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

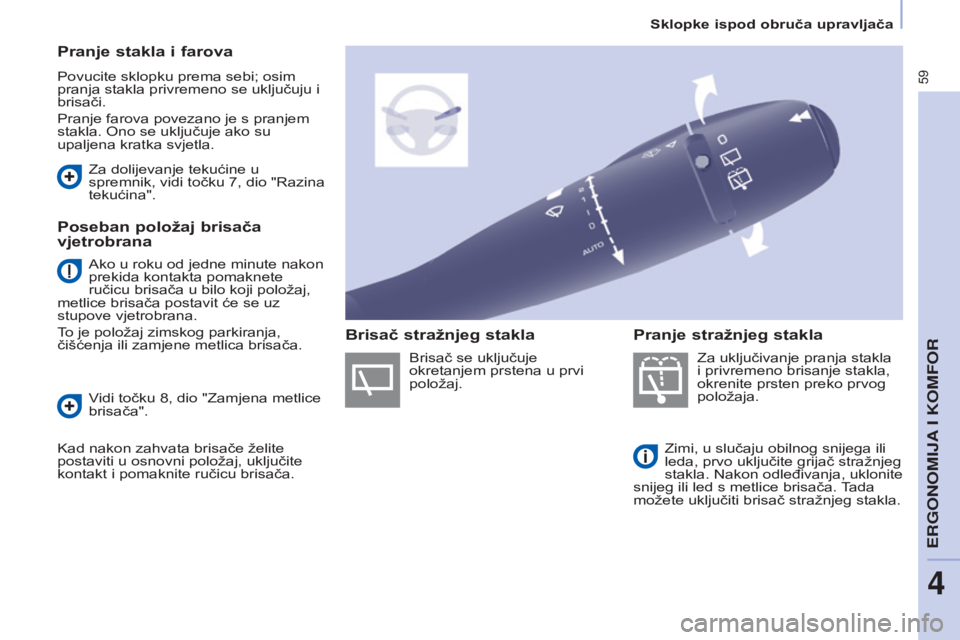

Pranje stakla i farova
Povucite sklopku prema sebi; osim
pranja stakla privremeno se uključuju i
brisači.
Pranje farova povezano je s pranjem
stakla. o no se uključuje ako su
upaljena kratka svjetla.
z

a uključivanje pranja stakla
i privremeno brisanje stakla,
okrenite prsten preko prvog
položaja.
z

imi, u slučaju obilnog snijega ili
leda, prvo uključite grijač stražnjeg
stakla.
n

akon odleđivanja, uklonite
snijeg ili led s metlice brisača. Tada
možete uključiti brisač stražnjeg stakla.
z

a dolijevanje tekućine u
spremnik, vidi točku 7, dio "
r azina
tekućina".
Poseban položaj brisača
vjetrobrana
Vidi točku 8, dio "zamjena metlice
brisača".
k

ad nakon zahvata brisače želite
postaviti u osnovni položaj, uključite
kontakt i pomaknite ručicu brisača. Brisač se uključuje
okretanjem prstena u prvi
položaj.
Pranje stražnjeg stakla
Brisač stražnjeg stakla
ako u roku od jedne minute nakon
prekida kontakta pomaknete
ručicu brisača u bilo koji položaj,
metlice brisača postavit će se uz
stupove vjetrobrana.
T
o je položaj zimskog parkiranja,
čišćenja ili zamjene metlica brisača.
sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

60
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015
PUTNO RAČUNALO
Nekoliko
definicija
Autonomija: broj kilometara koje vozilo
može prijeći s preostalim gorivom u
spremniku, a proračun se zasniva
na prosječnoj potrošnji u nekoliko
posljednjih prijeđenih kilometara.
Ta vrijednost može se znatno mijenjati,
ovisno o promjenama brzine vozila ili o
reljefu.Trenutna potrošnja: izračunava se i
prikazuje iznad brzine od 30
km/h.
Prosječna potrošnja: prosječna
potrošnja goriva od posljednjeg
vraćanja računala na nulu.
Prijeđena udaljenost: izračunava
se od posljednjeg vraćanja putnog
računala na nulu.
Preostala udaljenost do odredišta:
izračunava se s obzirom na ukupnu
udaljenost do odredišta koju je upisao
korisnik. Tu vrijednost u svakom
trenutku izračunava navigacijski
sustav, ako je uključen.
Prosječna brzina: prosječna brzina
vozila izračunata od posljednjeg
vraćanja računala na nulu (računa se
vrijeme uključenog kontakta).
s

vakim pritiskom na tipku na vrhu
sklopke brisača na ekranu se prikazuju
pojedine stranice putnog računala,
ovisno o vrsti ekrana.
k
ad je na ekranu prikazan put čije
vrijednosti želite vratiti na nulu, držite
tipku pritisnutu dulje od dvije sekunde.
k
ad je autonomija manja od 30 km,
na ekranu su prikazane crtice. n akon
dolijevanja najmanje 10 litara goriva,
autonomija se preračunava i prikazuje
ako je veća od 100 km.
a

ko su u vožnji na ekranu umjesto
brojeva stalno prikazane crtice, obratite
se mreži C i T ro Ë n .
s

tranica "vozilo" s autonomijom,
trenutnom potrošnjom i udaljenosti do
odredišta.
s

tranica "1" (put 1) s prosječnom
brzinom, prosječnom potrošnjom i
prijeđenom udaljenosti, izračunatim za
put "1".
s

tranica "2" (put 2) s istim podacima
izračunatim za put "2".
Vraćanje na nulu
sklopke ispod obruča upravljača

61
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

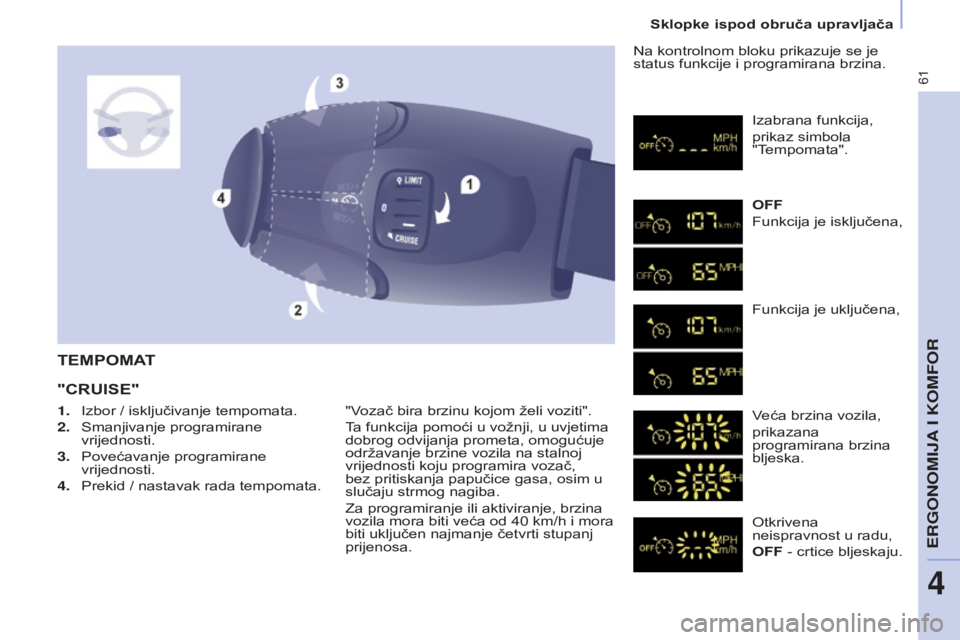

TEMPOMAT
"CRUISE"
"Vozač bira brzinu kojom želi voziti".
Ta funkcija pomoći u vožnji, u uvjetima
dobrog odvijanja prometa, omogućuje
održavanje brzine vozila na stalnoj
vrijednosti koju programira vozač,
bez pritiskanja papučice gasa, osim u
slučaju strmog nagiba.
z
a programiranje ili aktiviranje, brzina
vozila mora biti veća od 40
km/h i mora
biti uključen najmanje četvrti stupanj
prijenosa.
n
a kontrolnom bloku prikazuje se je
status funkcije i programirana brzina.
i
zabrana funkcija,
prikaz simbola
"Tempomata".
OFF
Funkcija je isključena,
Funkcija je uključena,
Veća brzina vozila,
prikazana
programirana brzina
bljeska.
o

tkrivena
neispravnost u radu,
OFF - crtice bljeskaju.
1.
i
zbor / isključivanje tempomata.
2.
s
manjivanje programirane
vrijednosti.
3.

Povećavanje programirane
vrijednosti.
4.


Prekid / nastavak rada tempomata.
sklopke ispod obruča upravljača
ERGONOMIJA I KOMFOR
4

62
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

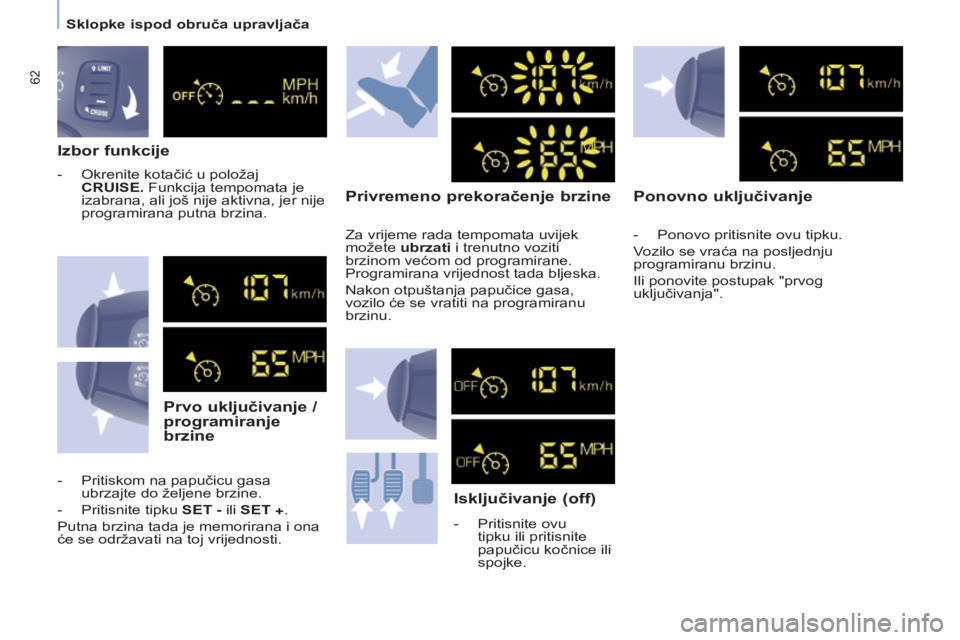

Izbor funkcijePrvo uključivanje /
programiranje
brzine Privremeno prekoračenje brzine
Isključivanje (off)
- Pritisnite ovu
tipku ili pritisnite
papučicu kočnice ili
spojke.
Ponovno uključivanje
- Pritiskom na papučicu gasa
ubrzajte do željene brzine.
-

Pritisnite tipku
SET - ili SET +.
Putna brzina tada je memorirana i ona
će se održavati na toj vrijednosti. - o krenite kotačić u položaj
CRUISE. Funkcija tempomata je
izabrana, ali još nije aktivna, jer nije
programirana putna brzina.
z
a vrijeme rada tempomata uvijek
možete ubrzati i trenutno voziti
brzinom većom od programirane.
Programirana vrijednost tada bljeska.
n
akon otpuštanja papučice gasa,
vozilo će se vratiti na programiranu
brzinu. -
Ponovo pritisnite ovu tipku.
V
ozilo se vraća na posljednju
programiranu brzinu.
i
li ponovite postupak "prvog
uključivanja".
sklopke ispod obruča upravljača
